CAN总线中单个设备损坏会导致全网瘫痪吗？

一个设备接口损坏并不必然导致CAN总线瘫痪，但故障类型至关重要。开路故障通常对总线影响较小，而短路故障可能导致整个总线瘫痪。

此外，CAN总线具备容错机制，可隔离单个故障设备，保障系统其他部分正常运行。

CAN（Controller Area Network）总线是一种多主、去中心化的通信网络，常用于汽车、工业自动化等需要设备间高效通信的场合。

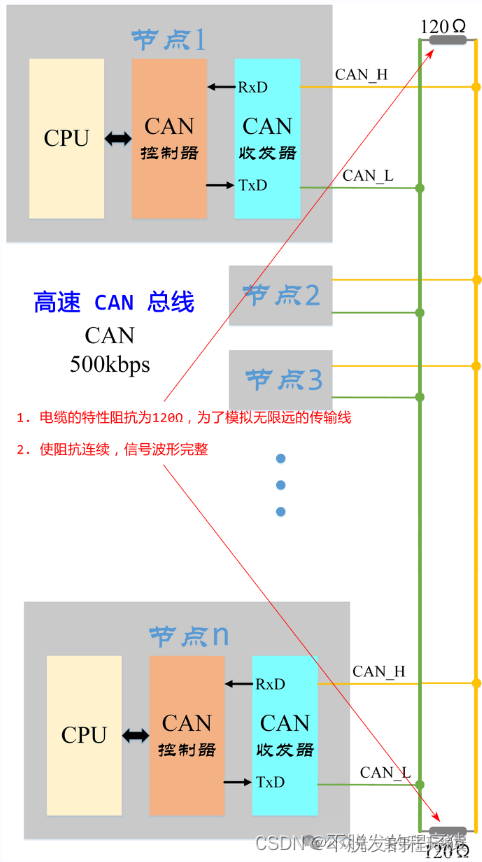

CAN总线通过差分信号实现抗干扰的通信，即使用CAN_H和CAN_L两根信号线，允许多个节点连接在同一总线上。

每个节点都可以发送和接收消息，而总线上的数据传输主要依赖于总线仲裁机制和错误检测功能来确保可靠性。

1、不同故障类型对CAN总线的影响

不同类型的故障会对CAN总线造成不同程度的影响：

• 短路故障：如果某个设备的CAN接口因短路（如CAN_H和CAN_L之间、信号线与电源或地之间）而损坏，会导致整个总线出现信号丢失或不稳定，可能造成通信瘫痪。这种情况下，总线的驱动器难以判断信号的高低，导致其他节点无法正常通信。
• 开路故障：如果某个设备的接口损坏导致开路（断开），在物理层上通常不会对总线产生明显影响。由于CAN总线允许高阻抗节点存在，一个设备断开一般不会导致整个总线瘫痪。但如果损坏的节点在整个系统中负责关键任务，例如网关或中心控制器，则其失效可能会影响系统整体的控制和通信。
• 阻抗失配：如果一个节点的终端电阻出现问题（如意外短路或断路），会导致总线阻抗失配，信号反射增多，通信质量下降。CAN总线的设计通常会使系统具备一定的容错性，但严重的阻抗失配仍会干扰通信，特别是在高速数据传输时。

2、CAN总线的容错与自恢复机制

CAN协议具有一定的容错和自恢复机制，通过以下方法增强系统的可靠性：

• 错误检测和重发机制：CAN协议可以检测位错误、填充错误、CRC错误等，并通过主动报错（主动错误标志）或被动报错（被动错误标志）进行错误处理。如果检测到错误，CAN节点会自动重发消息。这种机制通常可以确保短暂干扰不会影响通信。
• 故障隔离：当某节点连续多次发生错误（错误计数器增加到阈值），CAN协议会将该节点设置为“离线”状态，避免其对总线产生进一步干扰。此设计能够将故障设备隔离，从而保障其他节点的正常通信。
• 冗余设计：在一些重要应用（如高级驾驶辅助系统和工业控制）中，CAN总线可能会采用冗余设计，使用多个独立的CAN网络，确保即使某一网络出现故障，系统仍能通过冗余总线保持通信。

在实际应用中，不同CAN网络架构对容错能力的需求可能有所不同：

• 单总线系统：在简单的单总线网络中，如果一个设备接口短路或损坏且未被有效隔离，整个网络的通信会因总线瘫痪而中断。
• 多路分支架构：一些汽车和工业系统中会使用多个分支总线，每个分支连有不同的模块。此类架构可实现“限域失效”，即某个分支故障可能只影响该分支，而不会干扰整个系统。
• TTCAN与CAN FD：带时间触发的CAN（TTCAN）和CAN FD等升级版协议在架构和容错性上有所增强，但故障接口在信号质量上依然会影响整车或整条生产线的通信流畅性。
