引出
VC++6.0入门——第四讲 简单绘图
第四讲 简单绘图
本章将剖析MFC消息映射机制，探讨发送给窗口的消息是如何被MFC框架通过窗口句柄映射表和消息映射表来用窗口类的处理函数进行响应的。另外，还将讲述Class Wizard这一工具的运用，讨论设备描述表及其封装类CDC的使用，以及CDC是如何与具体的设备发生关联的，并结合具体的画图程序进行分析。
加入点击弹窗
框架类CMainFrame中加入不生效，需要在CDrawView中加入
编写代码，加入一个消息框
在头文件中，自动加入了注释宏
源文件中加入了宏，加入了消息响应函数的宏
划线的实现1
鼠标的抬起与放下的事件定义
/////////////////////////////////////////////////////////////////////////////
// CDrawView message handlers
void CDrawView::OnLButtonDown(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
// 点击的时候，拿到了点
m_ptOrigin=point; // 获取起点
// MessageBox("view click");
CView::OnLButtonDown(nFlags, point);
}
void CDrawView::OnLButtonUp(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
HDC hdc;
hdc=::GetDC(m_hWnd);
// 起点
MoveToEx(hdc,m_ptOrigin.x,m_ptOrigin.y,NULL);
// 划线
LineTo(hdc,point.x,point.y);
// 释放dc
::ReleaseDC(m_hWnd,hdc);
CView::OnLButtonUp(nFlags, point);
}划线实现2
用cdc实现
划线的实现3，CClient

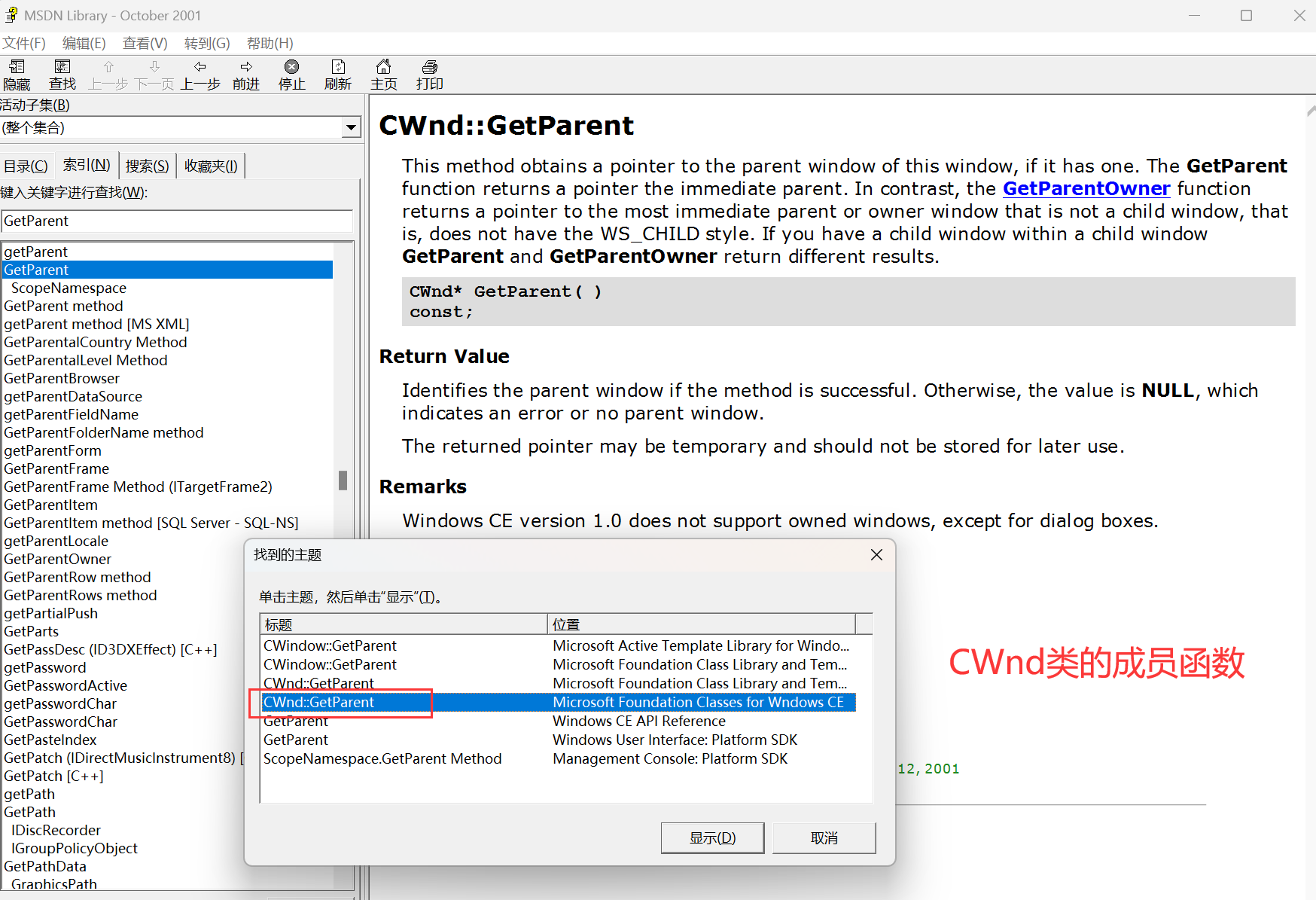

GetParent()
划线的实现4
CWindowDC dc(GetParent());
dc.MoveTo(m_ptOrigin);
dc.LineTo(point);
不同的颜色画笔
// 创建画笔
CPen pen(PS_DOT,1,RGB(255,0,0));
CClientDC dc(this);
CPen *pOldPen=dc.SelectObject(&pen);
dc.MoveTo(m_ptOrigin);
dc.LineTo(point);
dc.SelectObject(pOldPen); // 先前的画笔选择回设备描述表
不同颜色画刷
// 创建画刷
CBrush brush(RGB(255,0,0));
CClientDC dc(this);
dc.FillRect(CRect(m_ptOrigin,point),&brush);
位图
CBitmap bitmap;
bitmap.LoadBitmap(IDB_BITMAP1);
CBrush brush(&bitmap);
CClientDC dc(this);
dc.FillRect(CRect(m_ptOrigin,point),&brush);
空的矩形
画笔实现
构造函数初始化为false
鼠标按下时，设置为真，True
鼠标抬起，设置为false
画出连续的线条
void CDrawView::OnMouseMove(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
// 判断鼠标状态
CClientDC dc(this);
if(m_bDraw==TRUE)
{
// 开始划线
dc.MoveTo(m_ptOrigin);
dc.LineTo(point);
m_ptOrigin=point; // 终点设置为起点
}
CView::OnMouseMove(nFlags, point);
}换个红色的画笔
void CDrawView::OnMouseMove(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
CClientDC dc(this);
// 换个颜色
CPen pen(PS_SOLID,1,RGB(255,0,0));
CPen *pOldPen=dc.SelectObject(&pen); // 之前的画笔
// 判断鼠标状态
if(m_bDraw==TRUE)
{
// 开始划线
dc.MoveTo(m_ptOrigin);
dc.LineTo(point);
m_ptOrigin=point; // 终点设置为起点
}
dc.SelectObject(pOldPen); //设置回之前的画笔
CView::OnMouseMove(nFlags, point);
}画个扇形
先画出一个点，再到另一个点画出一条线，终点变化，重新划线
画出边线
void CDrawView::OnMouseMove(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default
CClientDC dc(this);
// 换个颜色
CPen pen(PS_SOLID,1,RGB(255,0,0));
CPen *pOldPen=dc.SelectObject(&pen); // 之前的画笔
// 判断鼠标状态
if(m_bDraw==TRUE)
{
// 开始划线
dc.MoveTo(m_ptOrigin);
dc.LineTo(m_ptOld); // 画出一个点
// dc.MoveTo(m_ptOrigin); // 线性的扇形
dc.MoveTo(m_ptOld); // 画出边线
dc.LineTo(point);
m_ptOld=point;
}
dc.SelectObject(pOldPen); //设置回之前的画笔
CView::OnMouseMove(nFlags, point);
}
总结
