HarmonyOS 开发实践——基于Drawing的图形/文字绘制及双缓冲模拟实现刷新

原创
作者头像
小帅聊鸿蒙
发布于 2024-11-12 12:44:24
发布于 2024-11-12 12:44:24
2530
举报
文章被收录于专栏:鸿蒙开发笔记鸿蒙开发笔记

场景描述

Native Drawing 模块提供了一系列的接口用于基本图形和字体的绘制。

Drawing绘制的内容无法直接在屏幕上显示,需要借用 XComponent 以及 Native Window 的能力支持,将绘制的内容通过Native Window送显。这里介绍如何使用Drawing绘制内容,然后通过NativeWindow贴图到XComponent的双缓冲实现。

双缓冲实现刷新

  1. 在内存中创建一片内存区域,把将要绘制的图片预先绘制到内存中,在绘制显示的时候直接获取缓冲区的图片进行绘制。更具体一点来说:先通过Drawing方法将要绘制的所有的图形绘制到一个Bitmap上也就是先在内存空间完成,然后获取位图的像素地址、并将其拷贝到XComponent的NativeWindow地址。完成贴图,将图片显示在屏幕上。
  2. 启用双缓冲后,所有画图操作会首先呈现到内存缓冲而不是屏幕上的绘图图面。 所有画图操作完成后,内存缓冲会直接复制到与之关联的绘图图面。 由于屏幕上仅执行一个图形操作,因此与复杂画图操作相关的图像闪烁可得以消除。
  3. 很多图形的操作都很复杂需要大量的计算,很难访问一次显示缓冲区就能写入待显示的完整图形数据,通常需要多次访问显示缓冲区,每次访问时写入最新计算的图形数据。而这样造成的后果是一个需要复杂计算的图形,你看到的效果可能是一部分一部分地显示出来的,造成很大的闪烁不连贯。而使用双缓冲,可以使你先将计算的中间结果存放在另一个缓冲区中,待全部的计算结束,该缓冲区已经存储了完整的图形之后,再将该缓冲区的图形数据一次性复制到显示缓冲区。

方案描述

一.图形绘制:

1.使用Drawing进行图形绘制与显示时,需要使用Native Drawing模块的画布画笔绘制一个基本的2D图形;

2.将图形内容写入Native Window提供的图形Buffer,将Buffer提交到图形队列;

3.再利用XComponent将C++代码层与ArkTS层对接,实现在ArkTS层调用绘制和显示的逻辑,最终在应用上显示图形。

二.文本绘制:

Native Drawing模块关于文本绘制提供两类API接口

一类是具有定制排版能力的接口:如OH_Drawing_Typography,OH_Drawing_TypographyStyle,OH_Drawing_TextStyle等类型。支撑用户设置排版风格和文本风格,可调用OH_Drawing_TypographyHandlerAddText添加文本并调用OH_Drawing_TypographyLayout和OH_Drawing_TypographyPaint对文本进行排版和绘制。

另一类是不具有定制排版能力的接口:如OH_Drawing_Font,OH_Drawing_TextBlob,OH_Drawing_RunBuffer等类型。支撑具备自排版能力的用户将排版结果构造为OH_Drawing_TextBlob并调用OH_Drawing_CanvasDrawTextBlob绘制OH_Drawing_TextBlob描述的文本块。

场景实现

添加开发依赖

CMakeLists.txt中添加以下lib。

代码语言:ts
AI代码解释
复制
libace_napi.z.so
libace_ndk.z.so
libnative_window.so
libnative_drawing.so

使用 XComponent 构建绘制环境

1.使用XComponent组件

代码语言:ts
AI代码解释
复制
build() {
  Column() {
    Row() {
      XComponent({ id: 'xcomponentId', type: 'surface', libraryname: 'entry' })
        .onLoad((xComponentContext) => {
          this.xComponentContext = xComponentContext as XComponentContext;
        }).width('640px') // 64的倍数
    }.height('100%')
  }
}

2.在 Native C++层获取NativeXComponent与ts侧XComponent关联。此步骤需要在napi_init的过程中处理。创建一个PluginManger单例类,用于管理NativeXComponent。

代码语言:ts
AI代码解释
复制
class PluginManager {
  public:
  ~PluginManager();

  static PluginManager *GetInstance();

  void SetNativeXComponent(std::string &id, OH_NativeXComponent *nativeXComponent);
  SampleBitMap *GetRender(std::string &id);
  void Export(napi_env env, napi_value exports);
  private:

    std::unordered_map<std::string, OH_NativeXComponent *> nativeXComponentMap_;
  std::unordered_map<std::string, SampleBitMap *> pluginRenderMap_;
};
void PluginManager::Export(napi_env env, napi_value exports) {
  if ((env == nullptr) || (exports == nullptr)) {
    DRAWING_LOGE("Export: env or exports is null");
    return;
  }

  napi_value exportInstance = nullptr;
  if (napi_get_named_property(env, exports, OH_NATIVE_XCOMPONENT_OBJ, &exportInstance) != napi_ok) {
    DRAWING_LOGE("Export: napi_get_named_property fail");
    return;
  }

  OH_NativeXComponent *nativeXComponent = nullptr;
  if (napi_unwrap(env, exportInstance, reinterpret_cast<void **>(&nativeXComponent)) != napi_ok) {
    DRAWING_LOGE("Export: napi_unwrap fail");
    return;
  }

  char idStr[OH_XCOMPONENT_ID_LEN_MAX + 1] = {'\0'};
  uint64_t idSize = OH_XCOMPONENT_ID_LEN_MAX + 1;
  if (OH_NativeXComponent_GetXComponentId(nativeXComponent, idStr, &idSize) != OH_NATIVEXCOMPONENT_RESULT_SUCCESS) {
    DRAWING_LOGE("Export: OH_NativeXComponent_GetXComponentId fail");
    return;
  }

  std::string id(idStr);
  auto context = PluginManager::GetInstance();
  if ((context != nullptr) && (nativeXComponent != nullptr)) {
    context->SetNativeXComponent(id, nativeXComponent);
    auto render = context->GetRender(id);
    if (render != nullptr) {
      render->RegisterCallback(nativeXComponent);
      render->Export(env, exports);
    } else {
      DRAWING_LOGE("render is nullptr");
    }
  }
}

3.注册回调函数。通过 OnSurfaceCreated 回调函数获取Native Window.

代码语言:ts
AI代码解释
复制
// 定义回调函数
void OnSurfaceCreatedCB(OH_NativeXComponent* component, void* window)
{
  // 可获取 OHNativeWindow 实例
  OHNativeWindow* nativeWindow = static_cast<OHNativeWindow*>(window);
  char idStr[OH_XCOMPONENT_ID_LEN_MAX + 1] = {'\0'};
  uint64_t idSize = OH_XCOMPONENT_ID_LEN_MAX + 1;
  if (OH_NativeXComponent_GetXComponentId(component, idStr, &idSize) != OH_NATIVEXCOMPONENT_RESULT_SUCCESS) {
  DRAWING_LOGE("OnSurfaceCreatedCB: Unable to get XComponent id");
  return;
}
  std::string id(idStr);
  auto render = SampleBitMap::GetInstance(id);
  render->SetNativeWindow(nativeWindow);

  uint64_t width;
  uint64_t height;
  int32_t xSize = OH_NativeXComponent_GetXComponentSize(component, window, &width, &height);
  if ((xSize == OH_NATIVEXCOMPONENT_RESULT_SUCCESS) && (render != nullptr)) {
    render->SetHeight(height);
    render->SetWidth(width);
    DRAWING_LOGI("xComponent width = %{public}llu, height = %{public}llu", width, height);
  }
}

场景一:使用 drawing 进行文本绘制

方案一:定制排版绘制

1.创建画布和bitmap实例。

代码语言:ts
AI代码解释
复制
// 创建bitmap
cBitmap_ = OH_Drawing_BitmapCreate();
OH_Drawing_BitmapFormat cFormat {COLOR_FORMAT_RGBA_8888, ALPHA_FORMAT_OPAQUE};
//描述位图像素颜色类型和透明度
// width的值必须为bufferHandle->stride / 4
OH_Drawing_BitmapBuild(cBitmap_, width_, height_, &cFormat);
//初始化宽高,将上面的格式设置进去
// 创建canvas
cCanvas_ = OH_Drawing_CanvasCreate();
OH_Drawing_CanvasBind(cCanvas_, cBitmap_);
//将上面位图对象和画布绑定
OH_Drawing_CanvasClear(cCanvas_, OH_Drawing_ColorSetArgb(0xFF, 0xFF, 0xFF, 0xFF));
//将画布清空

2.设置排版

代码语言:ts
AI代码解释
复制
// 选择排版属性
OH_Drawing_TypographyStyle* typoStyle = OH_Drawing_CreateTypographyStyle();
OH_Drawing_SetTypographyTextDirection(typoStyle, TEXT_DIRECTION_LTR);
//目前提供从左往右和右往左两种
OH_Drawing_SetTypographyTextAlign(typoStyle, TEXT_ALIGN_LEFT);
//对齐方式

3.设置文本风格。

  • OH_Drawing_SetTextStyleFontSize 设置字号
  • OH_Drawing_SetTextStyleFontWeight 设置字重
  • OH_Drawing_SetTextStyleBaseLine 设置字体基线位置
  • OH_Drawing_SetTextStyleFontHeight 设置字体高度
代码语言:ts
AI代码解释
复制
// 设置文字颜色
OH_Drawing_TextStyle* txtStyle = OH_Drawing_CreateTextStyle();
OH_Drawing_SetTextStyleColor(txtStyle, OH_Drawing_ColorSetArgb(0xFF, 0x00, 0x00, 0x00));
// 设置文字大小、字重等属性
double fontSize = width_ / 15;
OH_Drawing_SetTextStyleFontSize(txtStyle, fontSize);
OH_Drawing_SetTextStyleFontWeight(txtStyle, FONT_WEIGHT_400);
OH_Drawing_SetTextStyleBaseLine(txtStyle, TEXT_BASELINE_ALPHABETIC);
OH_Drawing_SetTextStyleFontHeight(txtStyle, 1);
OH_Drawing_FontCollection* fontCollection = OH_Drawing_CreateFontCollection();
// 注册自定义字体
const char* fontFamily = "myFamilyName"; // myFamilyName为自定义字体的family name
const char* fontPath = "/data/storage/el2/base/haps/entry/files/myFontFile.ttf"; // 设置自定义字体所在的沙箱路径
OH_Drawing_RegisterFont(fontCollection, fontFamily, fontPath);
// 设置系统字体类型
const char* systemFontFamilies[] = {"Roboto"};
OH_Drawing_SetTextStyleFontFamilies(txtStyle, 1, systemFontFamilies);
OH_Drawing_SetTextStyleFontStyle(txtStyle, FONT_STYLE_NORMAL);
OH_Drawing_SetTextStyleLocale(txtStyle, "en");
// 设置自定义字体类型
auto txtStyle2 = OH_Drawing_CreateTextStyle();
OH_Drawing_SetTextStyleFontSize(txtStyle2, fontSize);
const char* myFontFamilies[] = {"myFamilyName"}; //如果已经注册自定义字体,填入自定义字体的family name使用自定义字体
OH_Drawing_SetTextStyleFontFamilies(txtStyle2, 1, myFontFamilies);

4.生成文本内容效果    通过OH_Drawing_TypographyHandlerAddText设置文本内容    OH_Drawing_TypographyLayout设置排版布局

代码语言:ts
AI代码解释
复制
OH_Drawing_TypographyCreate *handler =
  OH_Drawing_CreateTypographyHandler(typoStyle, OH_Drawing_CreateFontCollection());
OH_Drawing_TypographyHandlerPushTextStyle(handler, txtStyle);
// 设置文字内容
const char *text = "填写你想要的文本内容\n";
OH_Drawing_TypographyHandlerAddText(handler, text);
OH_Drawing_TypographyHandlerPopTextStyle(handler);
OH_Drawing_Typography *typography = OH_Drawing_CreateTypography(handler);
// 设置页面最大宽度
double maxWidth = width_;
OH_Drawing_TypographyLayout(typography, maxWidth);
// 设置文本在画布上绘制的起始位置
double position[2] = {width_ / 5.0, height_ / 2.0};
// 将文本绘制到画布上
OH_Drawing_TypographyPaint(typography, cCanvas_, position[0], position[1]);

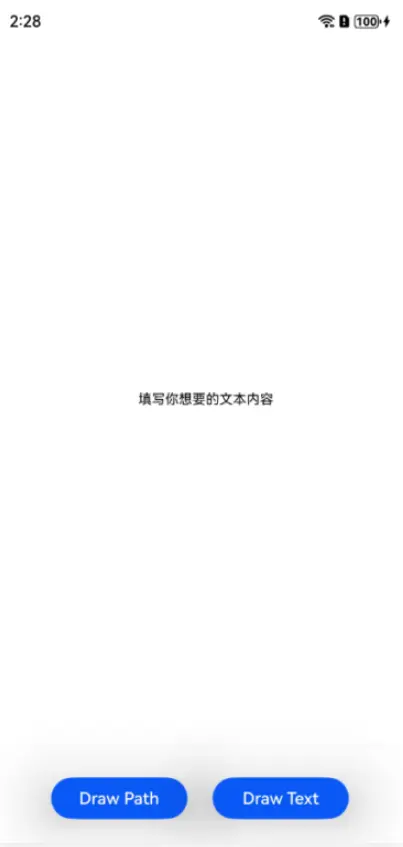

5.效果图

场景二:使用drawing 进行图形的绘制

1.创建Bitmap和画布实例(同上)

2.构造Path形状

代码语言:ts
AI代码解释
复制
void SampleBitMap::ConstructPath()
{
  int len = height_ / 4;
  float aX = width_ / 2;
  float aY = height_ / 4;
  float dX = aX - len * std::sin(18.0f);
  float dY = aY + len * std::cos(18.0f);
  float cX = aX + len * std::sin(18.0f);
  float cY = dY;
  float bX = aX + (len / 2.0);
  float bY = aY + std::sqrt((cX - dX) * (cX - dX) + (len / 2.0) * (len / 2.0));
  float eX = aX - (len / 2.0);
  float eY = bY;
  // 创建一个path对象,然后使用接口连接成一个五角星形状
  cPath_ = OH_Drawing_PathCreate();
  // 指定path的起始位置
  OH_Drawing_PathMoveTo(cPath_, aX, aY);
  // 用直线连接到目标点
  OH_Drawing_PathLineTo(cPath_, bX, bY);
  OH_Drawing_PathLineTo(cPath_, cX, cY);
  OH_Drawing_PathLineTo(cPath_, dX, dY);
  OH_Drawing_PathLineTo(cPath_, eX, eY);
  // 闭合形状,path绘制完毕
  OH_Drawing_PathClose(cPath_);
}

3.设置画笔和画刷样式。

代码语言:ts
AI代码解释
复制
void SampleBitMap::SetPenAndBrush()
{
  constexpr float penWidth = 10.0f; // pen width 10
  // 创建一个画笔Pen对象,Pen对象用于形状的边框线绘制
  cPen_ = OH_Drawing_PenCreate();
  OH_Drawing_PenSetAntiAlias(cPen_, true);
  OH_Drawing_PenSetColor(cPen_, OH_Drawing_ColorSetArgb(0xFF, 0xFF, 0x00, 0x00));
  OH_Drawing_PenSetWidth(cPen_, penWidth);
  OH_Drawing_PenSetJoin(cPen_, LINE_ROUND_JOIN);
  // 将Pen画笔设置到canvas中
  OH_Drawing_CanvasAttachPen(cCanvas_, cPen_);

  // 创建一个画刷Brush对象,Brush对象用于形状的填充
  cBrush_ = OH_Drawing_BrushCreate();
  OH_Drawing_BrushSetColor(cBrush_, OH_Drawing_ColorSetArgb(0xFF, 0x00, 0xFF, 0x00));

  // 将Brush画刷设置到canvas中
  OH_Drawing_CanvasAttachBrush(cCanvas_, cBrush_);
}

4.绘制图形

代码语言:ts
AI代码解释
复制
void SampleBitMap::DrawPath()
{
  // 在画布上画path的形状,五角星的边框样式为pen设置,颜色填充为Brush设置
  OH_Drawing_CanvasDrawPath(cCanvas_, cPath_);
}

绘制内容送显的双缓冲实现

这里要实现双缓冲刷新这里需要将前面绘制到Bitmap内存空间上的像素地址拷贝到Native Window上,完成贴图。

1.通过前面OnSurfaceCreatedCB回调保存的Native Window来申请Native Window Buffer。

代码语言:ts
AI代码解释
复制
// 通过 OH_NativeWindow_NativeWindowRequestBuffer 获取 OHNativeWindowBuffer 实例
int32_t ret = OH_NativeWindow_NativeWindowRequestBuffer(nativeWindow_, &buffer_, &fenceFd_);

2.通过 OH_NativeWindow_GetBufferHandleFromNative 获取bufferHandle。

代码语言:ts
AI代码解释
复制
bufferHandle_ = OH_NativeWindow_GetBufferHandleFromNative(buffer_);

3.使用mmap接口拿到bufferHandle的内存虚拟地址。

代码语言:ts
AI代码解释
复制
mappedAddr_ = static_cast<uint32_t *>(
  // 使用内存映射函数mmap将bufferHandle对应的共享内存映射到用户空间,可以通过映射出来的虚拟地址向bufferHandle中写入图像数据
  // bufferHandle->virAddr是bufferHandle在共享内存中的起始地址,bufferHandle->size是bufferHandle在共享内存中的内存占用大小
mmap(bufferHandle_->virAddr, bufferHandle_->size, PROT_READ | PROT_WRITE, MAP_SHARED, bufferHandle_->fd, 0));
if (mappedAddr_ == MAP_FAILED) {
  DRAWING_LOGE("mmap failed");
}

4.使用 drawing_bitmap.h 的 OH_Drawing_BitmapGetPixels 接口获取到画布绑定bitmap实例的像素地址,该地址指向的内存包含画布刚刚绘制的像素数据。将绘制内容填充到申请的Native Window Buffer中。

代码语言:ts
AI代码解释
复制
// 画完后获取像素地址,地址指向的内存包含画布画的像素数据
void *bitmapAddr = OH_Drawing_BitmapGetPixels(cBitmap_);
uint32_t *value = static_cast<uint32_t *>(bitmapAddr);

// 使用mmap获取到的地址来访问内存
uint32_t *pixel = static_cast<uint32_t *>(mappedAddr_);
for (uint32_t x = 0; x < width_; x++) {
  for (uint32_t y = 0; y < height_; y++) {
    *pixel++ = *value++;
  }
}

5.设置刷新区域,送显。

代码语言:ts
AI代码解释
复制
// 如果Region中的Rect为nullptr,或者rectNumber为0,则认为OHNativeWindowBuffer全部有内容更改。
Region region {nullptr, 0};
// 通过OH_NativeWindow_NativeWindowFlushBuffer 提交给消费者使用,例如:显示在屏幕上。
OH_NativeWindow_NativeWindowFlushBuffer(nativeWindow_, buffer_, fenceFd_, region);

6.释放内存

代码语言:ts
AI代码解释
复制
// 去掉内存映射
int result = munmap(mappedAddr_, bufferHandle_->size);
if (result == -1) {
  DRAWING_LOGE("munmap failed!");
}
// 销毁创建的对象
OH_Drawing_BrushDestroy(cBrush_);
cBrush_ = nullptr;
OH_Drawing_PenDestroy(cPen_);
cPen_ = nullptr;
OH_Drawing_PathDestroy(cPath_);
cPath_ = nullptr;
OH_Drawing_CanvasDestroy(cCanvas_);
cCanvas_ = nullptr;
OH_Drawing_BitmapDestroy(cBitmap_);
cBitmap_ = nullptr;
void OnSurfaceDestroyedCB(OH_NativeXComponent *component, void *window) {
  DRAWING_LOGI("OnSurfaceDestroyedCB");
  if ((component == nullptr) || (window == nullptr)) {
    DRAWING_LOGE("OnSurfaceDestroyedCB: component or window is null");
    return;
  }
  char idStr[OH_XCOMPONENT_ID_LEN_MAX + 1] = {'\0'};
  uint64_t idSize = OH_XCOMPONENT_ID_LEN_MAX + 1;
  if (OH_NativeXComponent_GetXComponentId(component, idStr, &idSize) != OH_NATIVEXCOMPONENT_RESULT_SUCCESS) {
    DRAWING_LOGE("OnSurfaceDestroyedCB: Unable to get XComponent id");
    return;
  }
  std::string id(idStr);
  SampleBitMap::Release(id);
}

TS 调用绘制接口

代码语言:ts
AI代码解释
复制
@Entry
@Component
struct Index {
  private xComponentContext: XComponentContext | undefined = undefined;

  build() {
    Column() {
      Row() {
        XComponent({ id: 'xcomponentId', type: 'surface', libraryname: 'entry' })
          .onLoad((xComponentContext) => {
            this.xComponentContext = xComponentContext as XComponentContext;
          }).width('960px') // Multiples of 64
      }.height('88%')
      Row() {
        Button('Draw Path')
          .fontSize('16fp')
          .fontWeight(500)
          .margin({ bottom: 24, right: 12 })
          .onClick(() => {
            console.log(TAG, "Draw Path click");
            if (this.xComponentContext) {
              console.log(TAG, "Draw Path");
              this.xComponentContext.drawPattern();
            }
          })
          .width('33.6%')
          .height(40)
          .shadow(ShadowStyle.OUTER_DEFAULT_LG)
        Button('Draw Text')
          .fontSize('16fp')
          .fontWeight(500)
          .margin({ bottom: 24, left: 12 })
          .onClick(() => {
            console.log(TAG, "draw text click");
            if (this.xComponentContext) {
              console.log(TAG, "draw text");
              this.xComponentContext.drawText();
            }
          })
          .width('33.6%')
          .height(40)
          .shadow(ShadowStyle.OUTER_DEFAULT_LG)
      }
      .width('100%')
      .justifyContent(FlexAlign.Center)
      .shadow(ShadowStyle.OUTER_DEFAULT_SM)
      .alignItems(VerticalAlign.Bottom)
      .layoutWeight(1)
    }
  }
}

写在最后

如果你觉得这篇内容对你还蛮有帮助,我想邀请你帮我三个小忙:

  • 点赞,转发,有你们的 『点赞和评论』,才是我创造的动力;
  • 关注小编,同时可以期待后续文章ing🚀,不定期分享原创知识;
  • 想要获取更多完整鸿蒙最新学习知识点,可关注B站:码牛课堂鸿蒙开发;

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

原创声明:本文系作者授权腾讯云开发者社区发表,未经许可,不得转载。

如有侵权,请联系 cloudcommunity@tencent.com 删除。

评论
登录后参与评论
0 条评论
热度
最新
推荐阅读
目录
  • 场景描述
  • 方案描述
    • 一.图形绘制:
    • 二.文本绘制:
  • 场景实现
    • 添加开发依赖
  • 场景一:使用 drawing 进行文本绘制
  • 场景二:使用drawing 进行图形的绘制
  • 写在最后
领券
问题归档专栏文章快讯文章归档关键词归档开发者手册归档开发者手册 Section 归档
