RayData Plus常见问题-UI界面

UI界面

Q1：软件包含哪些图表类型？

A1：目前，软件内置图表包括柱状图、折线图、曲线图、面积图、饼图、环图、雷达图、玫瑰图、组合图表、条形图、散点图等常用基础图表类型。

Q2：图表的样式、颜色、大小等属性是否支持自定义修改？

A2：软件内置图表中所见的绝大部分标题、标签、单位、刻度等文本以及绝大分部视觉参数（如背景、颜色、渐变、圆角、大小、位置）均支持自定义修改调节。

Q3：软件内是否支持自己搭建图表？

A3：支持。可利用一些几何图形通过调整参数样式等进行搭建，但是自己搭建耗时较长建议直接使用官方的 RayData UI 组件进行直接使用。

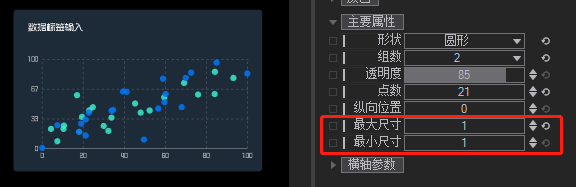

Q4：软件内有封装散点图么？

A4：软件内并没有单独封装散点图，但是可以通过气泡图调整参数转换成散点图。做法：将气泡图的主要属性中：最大尺寸与最小尺寸调整成同样大小即可。

Q5：软件的内置图表包含动画吗？

A5：软件的图表都内置出入场动画，直接调取控制即可实现。

Q6：除了使用软件内置的图表外，还有没有相关图表素材提供？

A6：除内置图表外，可在软件右上角的【asset】资产库中获取所需图表资产。

Q7：软件内的图表支持直接接入数据使用吗？

A7：目前数据接入方式支持自定义输入和数据读取两种方式。通过数据读取方式即可接入已有的 excel、json 等数据。

Q8：你们图表是用模型面片做的吗？会使用PNG贴图么？

A8：我们都是用场景中的几何节点建的，没有导入模型面片或者使用 PNG 贴图。

Q9：单组柱状图的最大柱数量，能否扩展？

A9：单组柱状图最多展示12根柱数，用户不能扩展，购买我们的产品后我们可以提供扩展的版本。

Q10：仪表盘的数据读取位置在哪里？

A10：由于仪表盘仅支持一项数据的展示，所以我们将自定义输入与数据读取接口合二为一，既可以支持手动输入，同时也可以数据读取接入。

Q11：有些图表使用自动排列节点会出现间距不等的情况，为什么？

A11：这是因为图表内部有些模型节点的实际尺寸超出了背景板的尺寸造成的。这算是为了实现功能所做的必要的牺牲。这里建议还是通过坐标节点调整数值来对图表进行位置排列。

Q12：如何将像素单位的设计稿在软件内按尺寸精确实现？

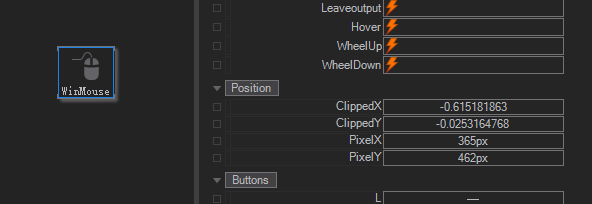

A12：由于软件自带的单位并不是像素，所以要进行一步由软件单位到像素单位的转化过程，这里介绍两个方法。方法一：新建一个矩形，调整其尺寸铺满整个画面，将矩形的宽或高与项目分辨率的宽高进行换算即可。方法二：使用 Winmouse 节点，它可以计算出鼠标的实时位置，并且返回的是像素值。

Q13：自己制作折线图时，折线颜色渐变设置完成后为什么显示不出渐变效果？

A13：检查 vertical 参数值是否为“true”，和柱状图的渐变效果不同，折线图是横向渐变因此需要将 vertical 参数值设为“false”。
