基于Pi-Pico的示波器：FScope 250k

从此之后，我遇见青山，遇见白雾，独自尝这世间的苦与独，却再不能与你重逢了 张爱玲的《遇见》

研究了好几天画板子了！！！现在我爱画板子，就没有我连不上的线~

赶紧拿出Pico的示波器前端整个小板子出来。

普源DHO804-极具性价比的千元示波器

是德示波器DS2004使用指南-有私货版

示波器小Tips

1K以内若干便携示波器推荐.上

示波器从使用到膨胀

mini DSO STC15 开源示波器

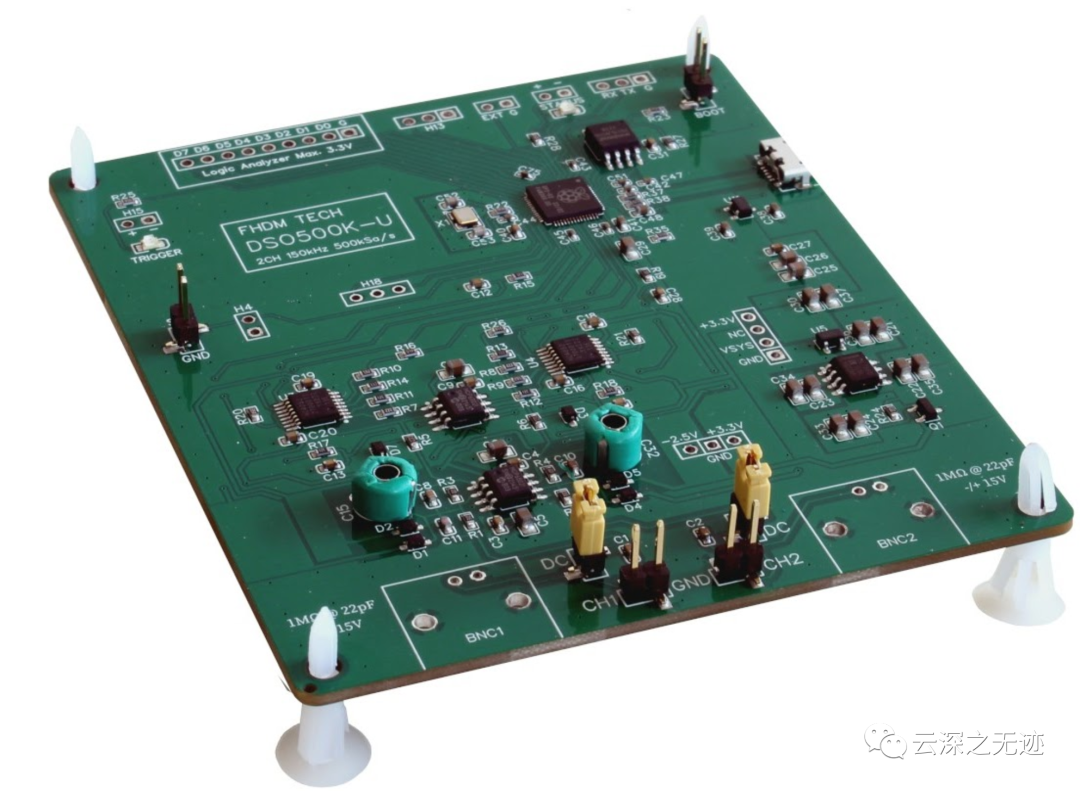

由一些运放+ADC采集+上位机构成。

最简单的模拟前端就是这样

最简单的就是这样

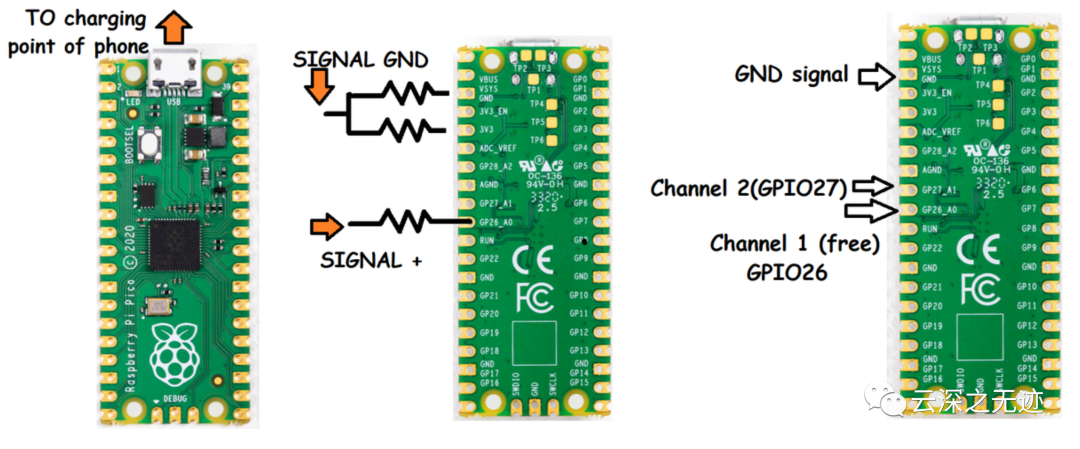

GPIO26 为通道一，GPIO27 为通道 2。

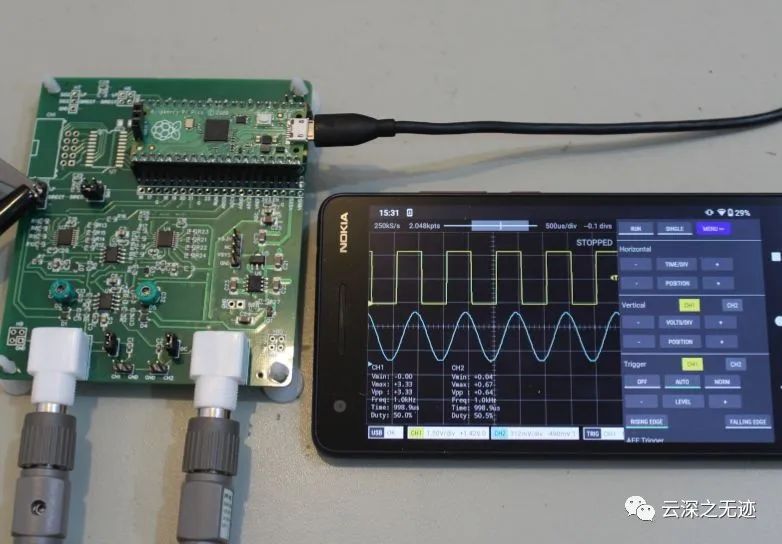

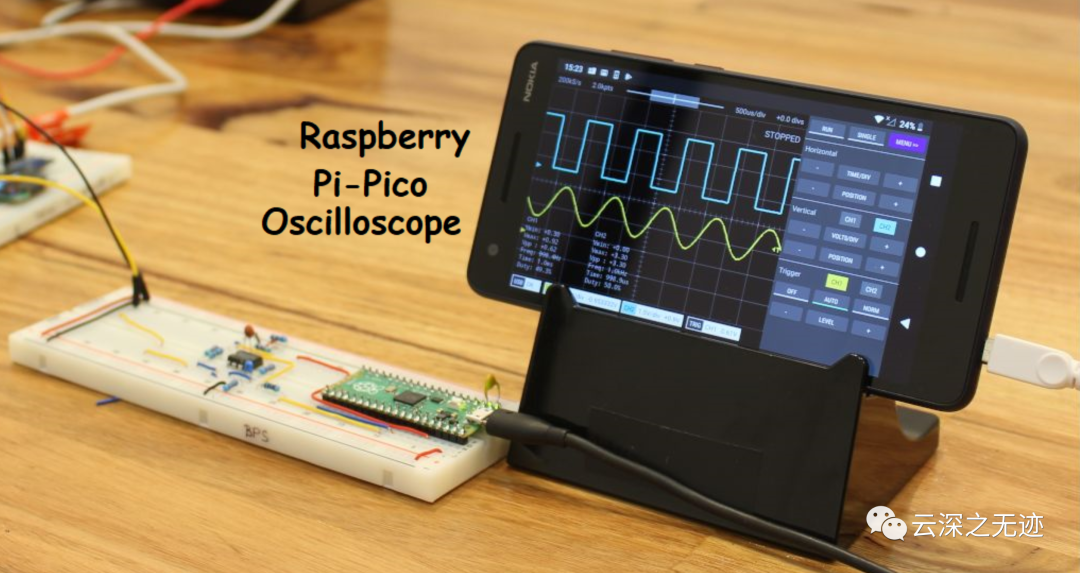

给任意通道一个 0 到 +3.3 伏的信号，信号的 GND 接到 Pi 的 GND，通过 USB 连接 USB 到智能手机就完成了所有连接。

对于高电压，我们可以在通道引脚上添加一个 100k 电阻。为了测量负电压和信号（例如 -3.3 至 +3.3 伏），我们可以使用 3.3v 和地之间的 1k 电阻器制作一个电阻分压器网络，可以完美地完成这项工作。

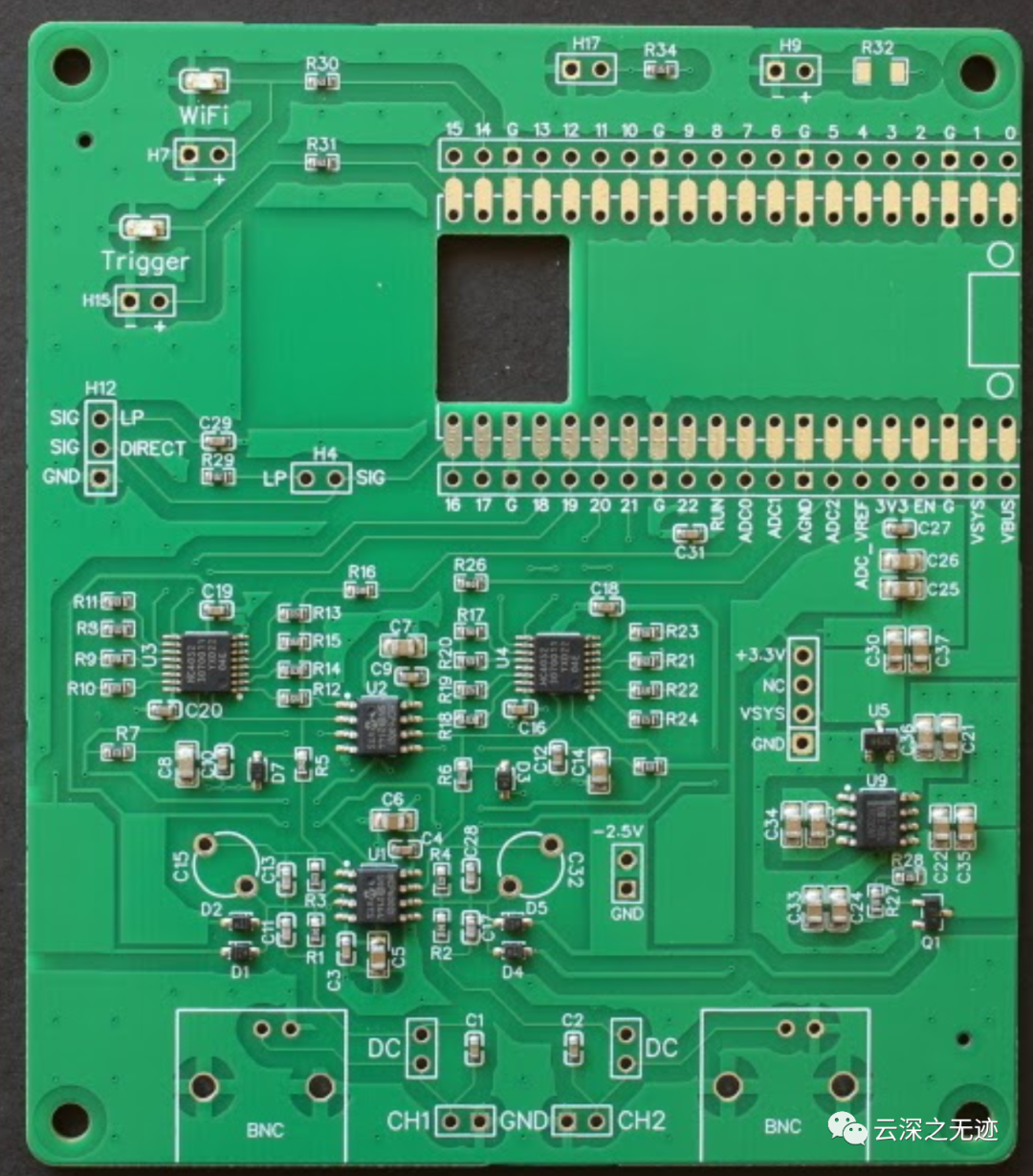

这个是把Pico按照裸片来布线的，一眼应该是2层板

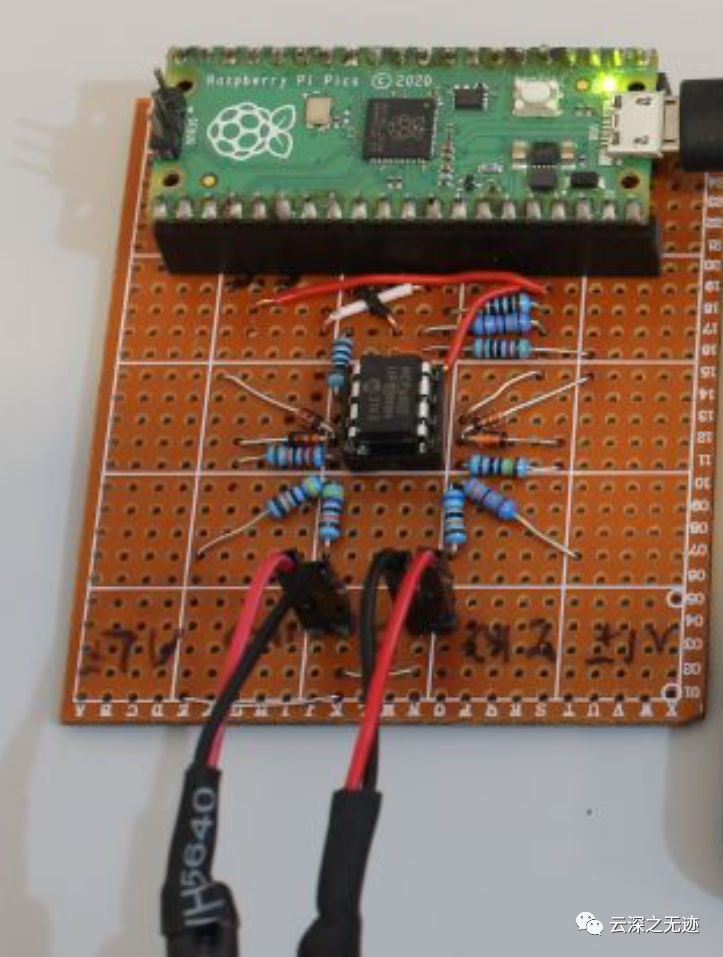

这个是把板子直接焊接上来的

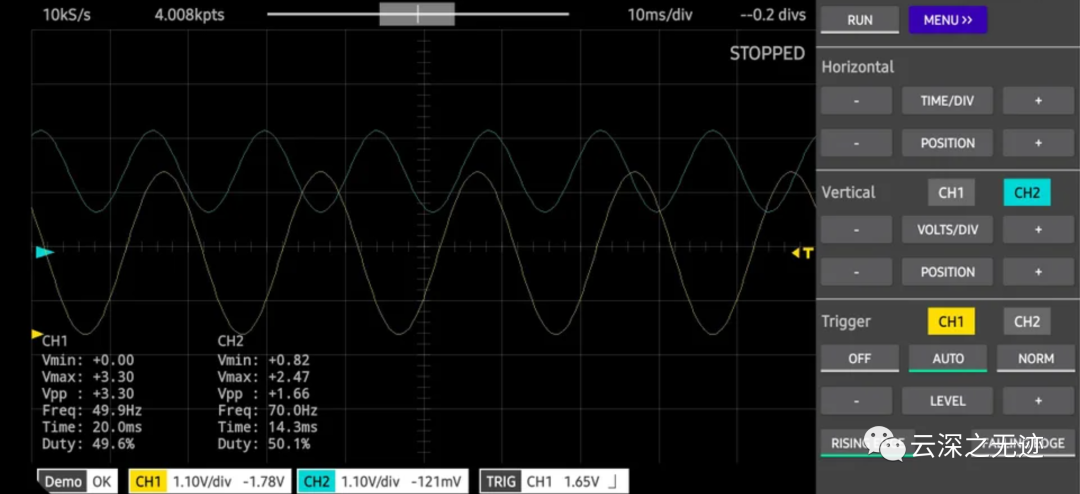

这个软件

双通道的运放

电压的范围是1.8~6V

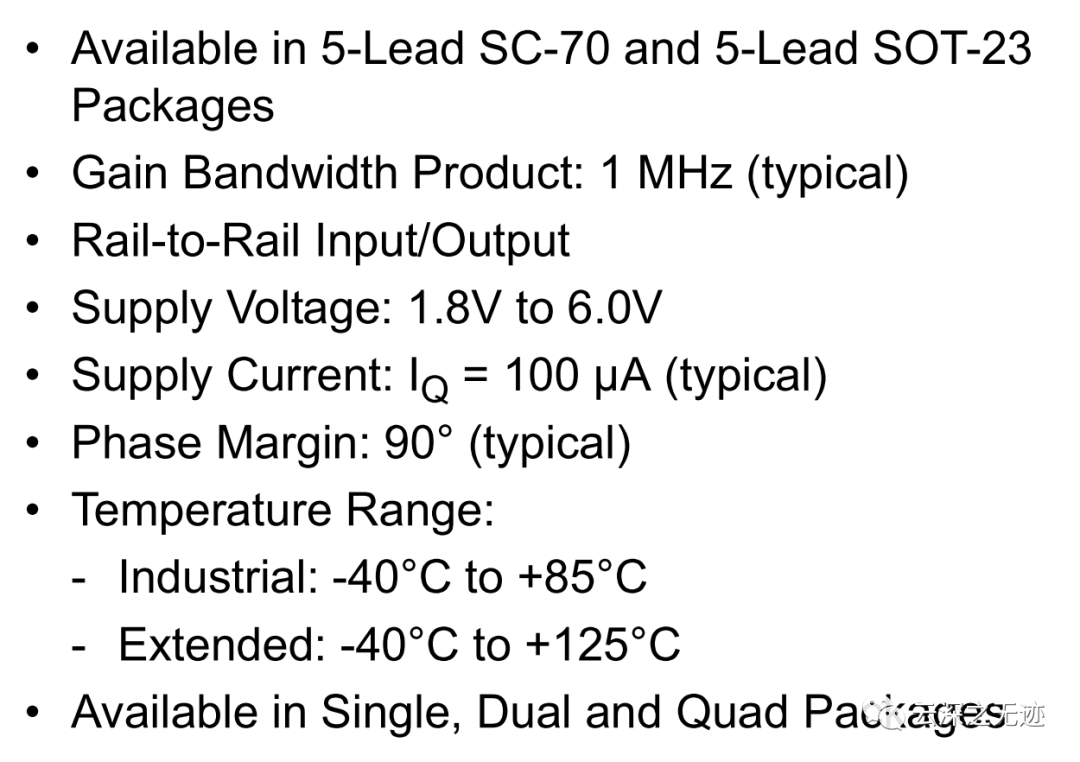

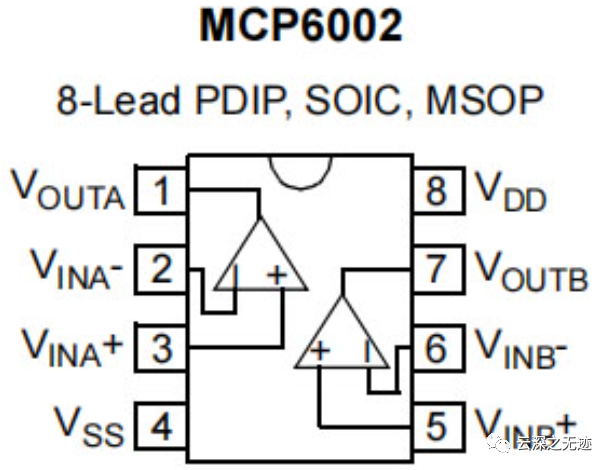

这是一个超级简单的模拟前端，它使用（便宜且可用的）MCP6002 R-to-R 双运算放大器。

这种特殊设计使用一个放大器（和通道）用于 +-7V 输入范围，另一个用于 +-1V 输入范围。

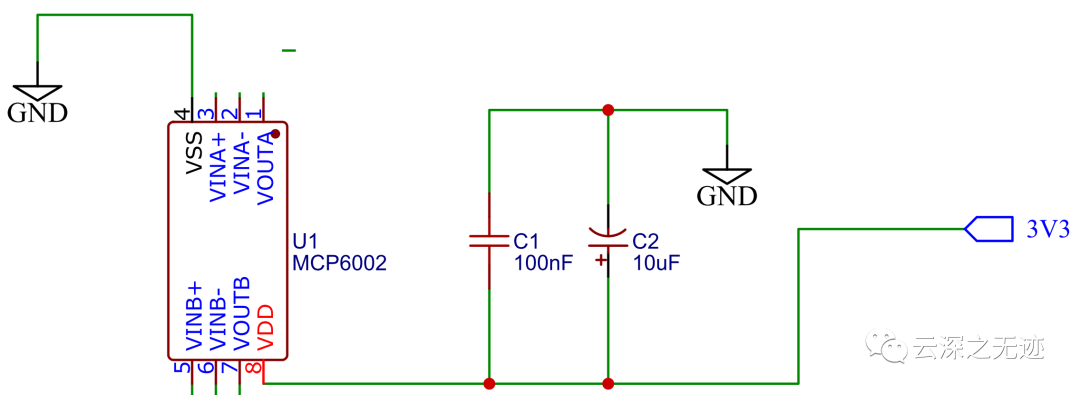

这个是3.3V供电

该设计还包含欠压/过压保护。

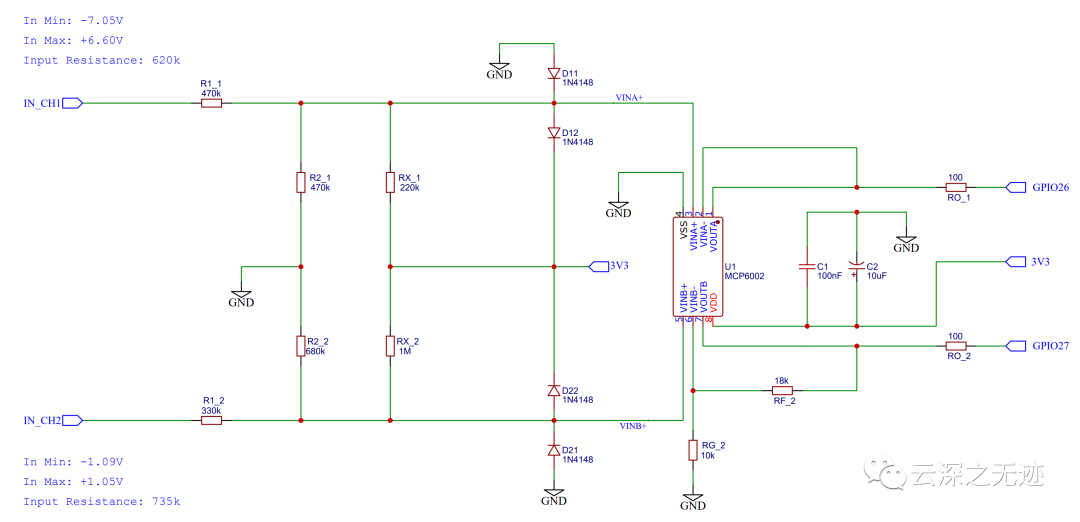

输入端的 3 个电阻可确保适当的衰减并增加偏移。

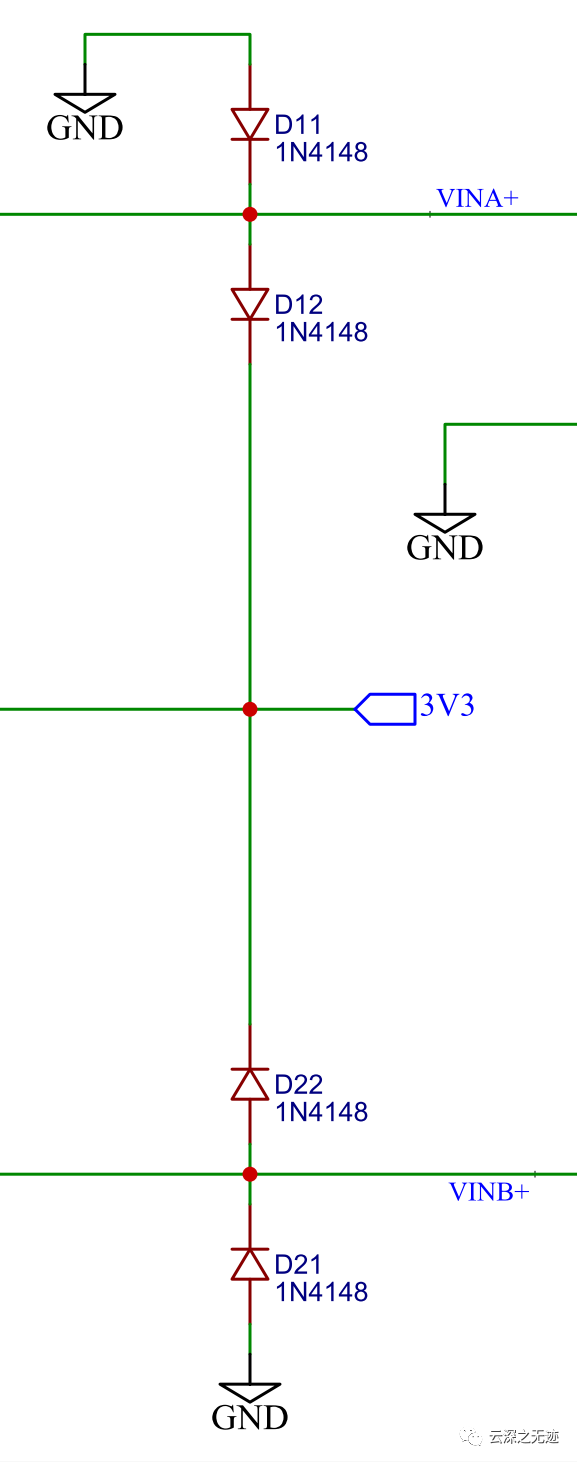

同相输入上的 1N4148 二极管可确保电压钳位在大约 -0.55V 和 +3.85V 之间，这完全在 MCP6002 的 Vss-1V 和 Vdd+1V 允许范围内。

缓冲器

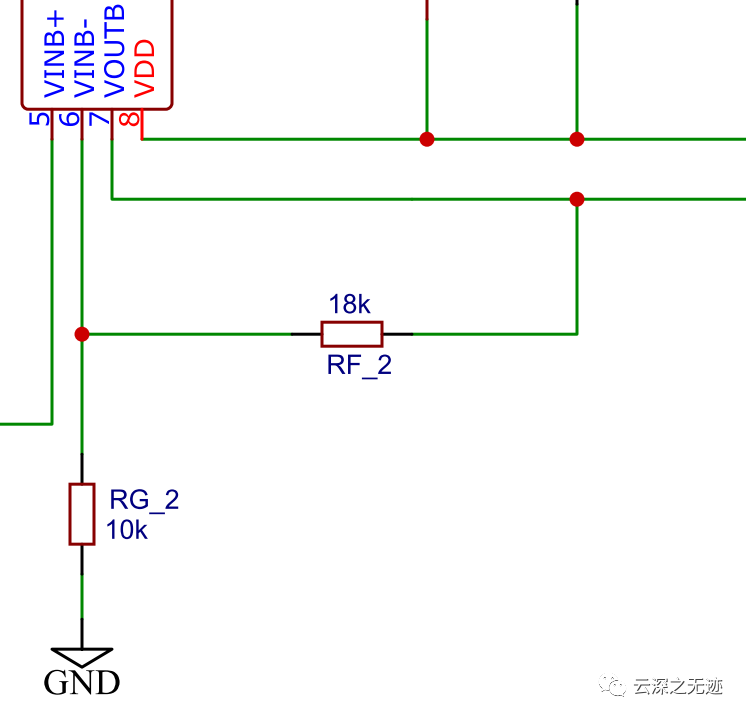

通道 2 有两个额外的电阻。这些控制运算放大器的增益。

通道 1 处于单位增益配置，因此不需要这些电阻。

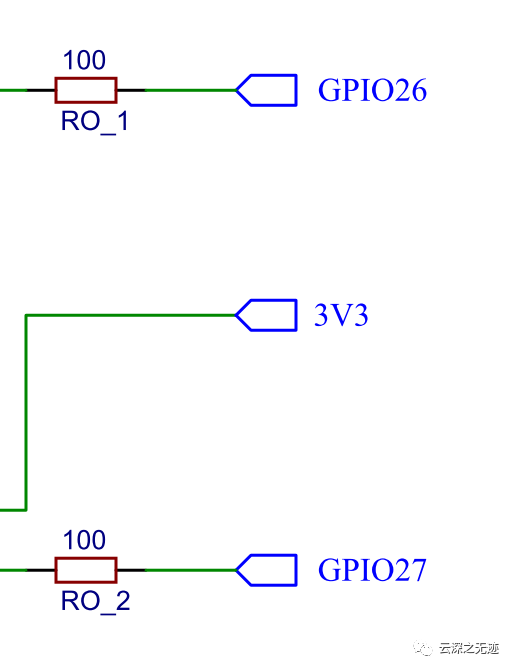

每个 ADC 引脚的输入端都有一个 100 欧姆的电阻。这些有两个目的：

稳定运算放大器（ADC 是容性负载 - 尽管很小）

在发生意外过压事件时限制流入 ADC 的电流

下篇继续。
