松下变频器模拟量/电位器控制实例

测试平台硬件配置：

1.变频器:AMK5000P42

2.电机:400W 三相异步电机一台

3.按钮:自锁按钮1个

2

安装接线

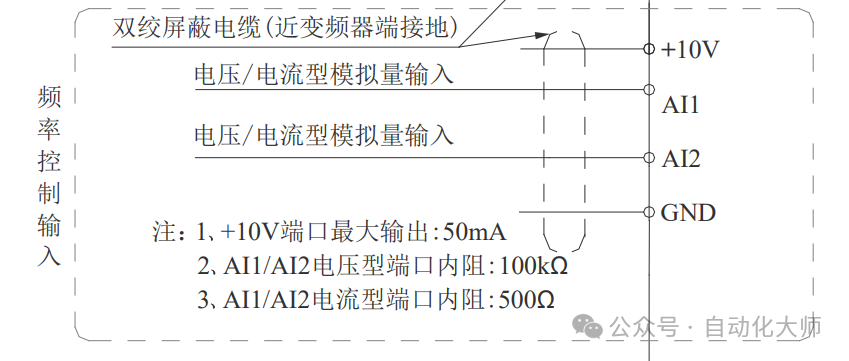

接线图：

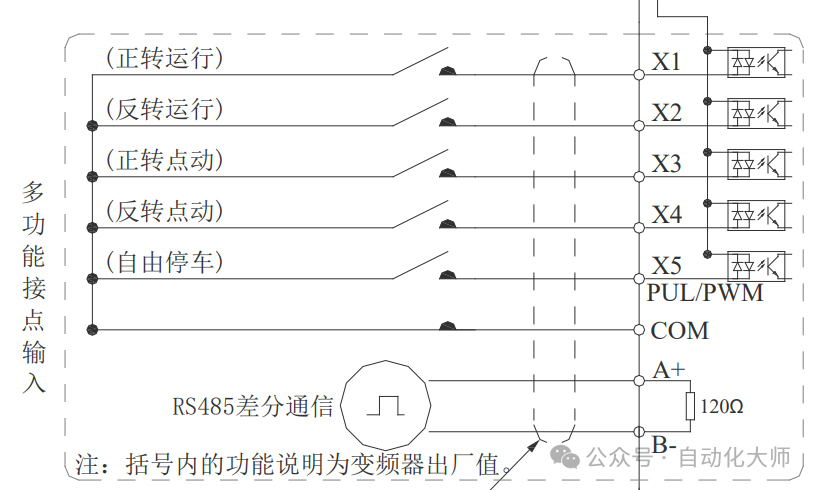

输入端子定义：

1.需设定 1 个启动端子（默认无需设置）：

F05.00=1 X1设置成正转运行，即启动命令

其他端子如需使用根据其他功能设定

命令通道[F01.01]=1：端子控制

频率来源通道A[F01.02]=1或者2 2：电流/电压模拟量 AI1 给定 3：电流/电压模拟量 AI2 给定

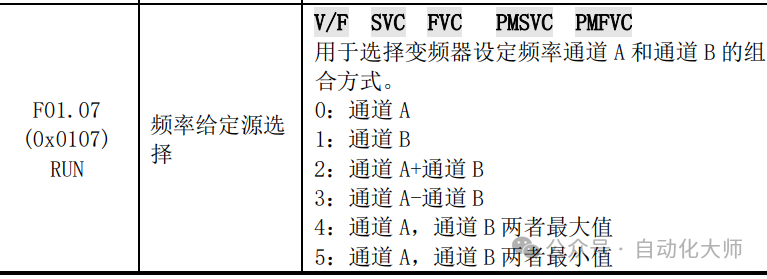

频率给定源选择[F01.01]=0 通道A或者设置成2通道B

加、减速时间 设置[F01.22]、[F01.23]。

如需设置不同的频率来源组合，请设置频率来源通道B参数

2

运行

1，点击X1运行按钮，速度将以模拟量来源运行。
