【生物信息学】计算图网络中节点的中心性指标：聚集系数、介数中心性、度中心性

Qomolangma

发布于 2024-07-30 08:39:01

6180

文章被收录于专栏：深度学习深度学习

一、实验介绍

本实验实现了计算图网络中节点的中心性指标，包括聚集系数、介数中心性、度中心性等

二、实验环境

本系列实验使用了PyTorch深度学习框架，相关操作如下（基于深度学习系列文章的环境）：

1. 配置虚拟环境

深度学习系列文章的环境

conda create -n DL python=3.7

conda activate DL

pip install torch==1.8.1+cu102 torchvision==0.9.1+cu102 torchaudio==0.8.1 -f https://download.pytorch.org/whl/torch_stable.html

conda install matplotlib

conda install scikit-learn

新增加

conda install pandas

conda install seaborn

conda install networkx

conda install statsmodels

pip install pyHSICLasso

注：本人的实验环境按照上述顺序安装各种库，若想尝试一起安装（天知道会不会出问题）

2. 库版本介绍

软件包	本实验版本	目前最新版
matplotlib	3.5.3	3.8.0
numpy	1.21.6	1.26.0
python	3.7.16
scikit-learn	0.22.1	1.3.0
torch	1.8.1+cu102	2.0.1
torchaudio	0.8.1	2.0.2
torchvision	0.9.1+cu102	0.15.2

新增

networkx	2.6.3	3.1
pandas	1.2.3	2.1.1
pyHSICLasso	1.4.2	1.4.2
seaborn	0.12.2	0.13.0
statsmodels	0.13.5	0.14.0

3. IDE

建议使用Pycharm（其中，pyHSICLasso库在VScode出错，尚未找到解决办法……）

win11 安装 Anaconda（2022.10）+pycharm（2022.3/2023.1.4）+配置虚拟环境_QomolangmaH的博客-CSDN博客https://blog.csdn.net/m0_63834988/article/details/128693741https://blog.csdn.net/m0_63834988/article/details/128693741

https://blog.csdn.net/m0_63834988/article/details/128693741

三、实验内容

0. 导入必要的工具

import numpy as np
import networkx as nx
import matplotlib.pyplot as plt

1. 生成邻接矩阵`simulate_G`:

def simulate_G(d):
    B = np.random.binomial(1, 0.3, size=(d, d))
    return np.triu(B, 1) + np.triu(B, 1).T

生成一个随机的邻接矩阵表示的图，其中节点数为 d。
- 使用numpy 库的 random.binomial 函数生成一个具有一定概率连接的邻接矩阵
- 通过 triu 函数提取出上三角部分（不包括对角线），然后与其转置相加，得到一个无向图的邻接矩阵。

2. 计算节点的聚集系数 `CC(G)`:

def CC(G):
    cc = {}
    # single_source_dijkstra_path_length 从点i到其他点的最短路径长度
    # nx.single_source_dijkstra_path(G_nx, i)
    for i in range(G.shape[0]):
        pre_num = 0
        for k, v in nx.single_source_dijkstra_path_length(G_nx, i).items():
            pre_num += v
        cc[len(cc)] = (G.shape[0] - 1) / pre_num
    return cc

通过遍历图中的每个节点，使用 networkx 库的 single_source_dijkstra_path_length 函数计算该节点到其他节点的最短路径长度，并将这些路径长度求和。然后，通过计算 (节点总数 - 1) / 最短路径长度之和，得到该节点的聚集系数。

`3.` 计算节点的介数中心性 `BC(G)`

def BC(G):
    bc_res = {}
    bc = [0.] * G.shape[0]
    for i in range(G.shape[0]):
        for j in range(G.shape[0]):
            shortest_paths = list(nx.all_shortest_paths(G_nx, i, j))
            for v in shortest_paths:
                for pre in v[1:-1]:
                    bc[pre] += 1. / len(shortest_paths)
    for i in range(G.shape[0]):
        bc_res[i] = bc[i] / ((G.shape[0] - 1) * (G.shape[0] - 2))
    return bc_res

遍历图中的每对节点，使用 networkx 库的 all_shortest_paths 函数找到它们之间的所有最短路径，并对每条路径上的中间节点进行计数。然后，通过计算每个节点的介数值（即通过该节点的最短路径数除以所有最短路径数的总和），得到节点的介数中心性。

4. 计算节点的度中心性 `DC(G)`

def DC(G):
    dc_res = {}
    degree = np.sum(G, axis=1)
    dc = degree / (G.shape[0] - 1)
    for index, item in enumerate(dc):
        dc_res[index] = item
    return dc_res

计算节点的度中心性（degree centrality）。首先计算每个节点的度（与其相连的边的数量），然后将度除以节点总数减去 1，得到节点的度中心性。

`5.` 综合 `centrality(G)`

def centrality(G):
    cc = CC(G)
    bc = BC(G)
    dc = DC(G)
    return dc, cc, bc

这个函数是一个综合函数，用于计算节点的三种中心性指标：度中心性、聚集系数和介数中心性。它调用上述三个函数，并返回这些中心性指标的字典。

6. 代码整合

import numpy as np
import networkx as nx
import matplotlib.pyplot as plt


def simulate_G(d):
    B = np.random.binomial(1, 0.3, size=(d, d))
    return np.triu(B, 1) + np.triu(B, 1).T


def CC(G):
    cc = {}
    # single_source_dijkstra_path_length 从点i到其他点的最短路径长度
    # nx.single_source_dijkstra_path(G_nx, i)
    for i in range(G.shape[0]):
        pre_num = 0
        for k, v in nx.single_source_dijkstra_path_length(G_nx, i).items():
            pre_num += v
        cc[len(cc)] = (G.shape[0] - 1) / pre_num
    return cc


def BC(G):
    bc_res = {}
    bc = [0.] * G.shape[0]
    for i in range(G.shape[0]):
        for j in range(G.shape[0]):
            shortest_paths = list(nx.all_shortest_paths(G_nx, i, j))
            for v in shortest_paths:
                for pre in v[1:-1]:
                    bc[pre] += 1. / len(shortest_paths)
    for i in range(G.shape[0]):
        bc_res[i] = bc[i] / ((G.shape[0] - 1) * (G.shape[0] - 2))
    return bc_res


def DC(G):
    dc_res = {}
    degree = np.sum(G, axis=1)
    dc = degree / (G.shape[0] - 1)
    for index, item in enumerate(dc):
        dc_res[index] = item
    return dc_res


def centrality(G):
    cc = CC(G)
    bc = BC(G)
    dc = DC(G)
    return dc, cc, bc


if __name__ == '__main__':
    # np.random.seed(0)
    # G = simulate_G(8)

    G = np.array([[0, 1, 0, 1, 1],
                  [1, 0, 1, 0, 0],
                  [0, 1, 0, 0, 1],
                  [1, 0, 0, 0, 1],
                  [1, 0, 1, 1, 0]
                  ])

    G_nx = nx.from_numpy_matrix(G)

    nx.draw_kamada_kawai(G_nx, with_labels=True)
    plt.show()

    dc, cc, bc = centrality(G)

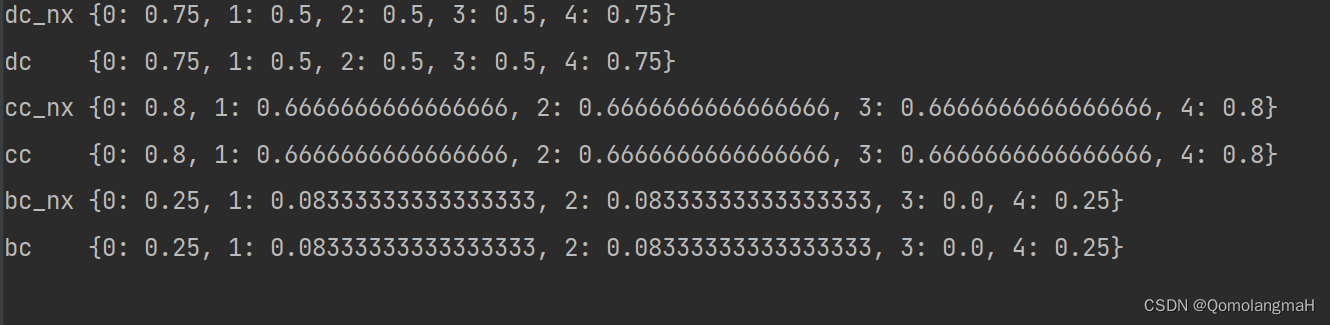

    print("dc_nx", nx.degree_centrality(G_nx))
    print("dc   ", dc)
    print("cc_nx", nx.closeness_centrality(G_nx))
    print("cc   ", cc)
    print("bc_nx", nx.betweenness_centrality(G_nx))
    print("bc   ", bc)
