以51单片机为核心的电子密码锁设计，LCD1602液晶+矩阵按键

概要

多功能电子密码锁系统由AT89C52单片机最小系统、4×4矩阵键盘、LCD1602显示、AT24C02存储模块以及报警系统等组成，具有设置、修改六位用户密码、超次报警、超次锁定、密码错误报警等功能。

设计要求

1. 本设计为了防止密码被窃取要求在输入密码时在LCD屏幕上显示*号；

2. 设计开锁密码位六位密码的电子密码锁；

3. 能够LCD显示在密码正确时显示OPEN，密码错误时显示 ERROR，输入密码时显示INPUT PASSWORD；

4. 实现输入密码错误超过限定的三次电子密码锁定；

5. 4×4的矩阵键盘其中包括0-9的数字键和确认、重设、清除以及关锁功能键；

6. 本产品具备报警功能，当输入密码错误时蜂鸣器响并且LED灯亮；

7. 密码可以由用户自己修改设定（只支持6位密码），修改密码之前必须再次输入密码，在输入新密码时候需要二次确认，以防止误操作；

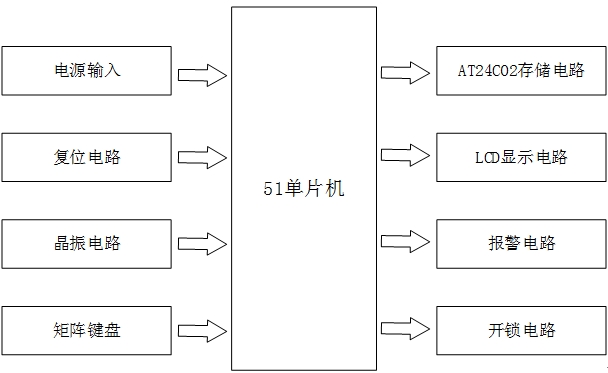

系统框图

Proteus仿真电路

原理图

仿真分析

（1）51单片机加载Lock程序的Hex文件，进行仿真运行，此时LCD显示初始密码输入界面。

（2）输入初始密码6个0后，点击“确认”键，LCD显示Open状态，密码锁打开，继电器动作，绿色LED灯点亮，开锁成功。

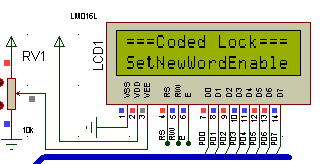

（3）重设密码过程为：在密码锁开锁成功的状态下，即LCD显示Open时，再次输入6位旧密码，点击“确认”键，此时LCD显示Set NewWord Enable，重设密码进程激活。

（4）此时，输入6位新密码，点击“重设”键，LCD显示“inputagain”,再次输入6位新密码，点击“重设”键，密码重设成功，此时LCD显示“ResetPassword OK”，新密码被写入AT24C02存储器。即使仿真结束，或单片机复位，AT24C02存储的密码都不会丢失。

（5）如果忘记密码，可输入管理员密码：131420，点击“确认”键后，LCD显示“Init Password”，密码锁密码被重置为：000000。

（6）密码输入过程中，均会产生提示音。一声提示音，表示按键每次的有效输入；两声提示音，表示开锁或密码重设重置成功；三声提示音，表示输入错误等。密码输入错误3次，键盘被锁死，提示音长鸣报警。

（7）开锁成功后，可以点击“关锁”键，模拟锁密码关锁，此时继电器失电，绿色LED灯熄灭，LCD显示密码输入界面。当密码输入过程中输入错误时，可以通过“清除”清除错误的某位密码数字，重新输入即可。

部分C代码

//=====重置密码=======//

voidResetPassword(void)

{

unsigned char i;

unsigned char j;

if(pass==0)

{

pass=0;

DisplayChar();

ThreeAlam();

}

else

{

if(ReInputEn==1)

{

if(N==6)

{

ReInputCont++;

if(ReInputCont==2)

{

for(i=0;i<6;)

{

if(TempPassword==InputData)

i++;

else

{

//DisplayListChar(0,1,Error);

write_1602com(er);

for(j=0;j<16;j++)

{

write_1602dat(Error[j]);

}

资源内容

（1）基于LCD1602和AT24C02的51单片机多功能电子密码锁设计论文完整版；

（2）密码锁C程序；

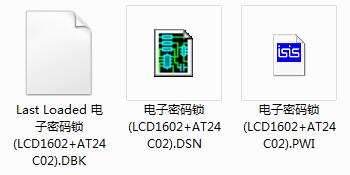

（3）Proteus仿真文件；

（4）原理图文件；

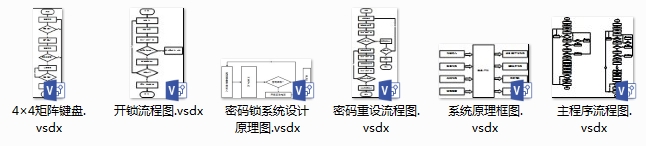

（5）Visio流程图；

（6）参考文献资料；

（7）元器件清单；

资源截图
