一.前置知识

要实现该项目需要大家先阅读，前置知识：
以下是前置知识博客大概内容:传送门在下方
【51单片机】从零开始手把手带你【查手册】配置定时器，并完成小项目（定时器＆中断的应用）（代码演示＆单片机现象对照LCD闪烁）（9）

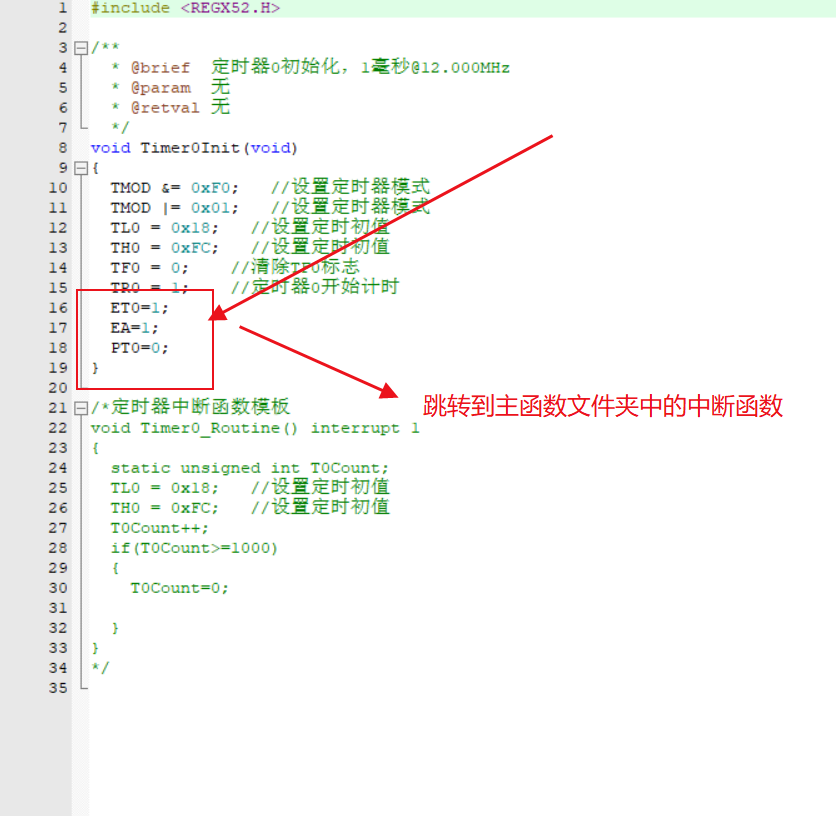

在上个实验中，我们已经成功控制小灯以1s为频率闪动

最主要的是成功利用了软件配置定时器
并成功实现了了【定时器】和【中断函数】的配合

二.学习使用LCD1602驱动函数

1.LCD1602前置知识

学习LCD1602可以前往下方传送门学习
【51单片机】LCD1602(可视化液晶屏)调试工具的使用(6)

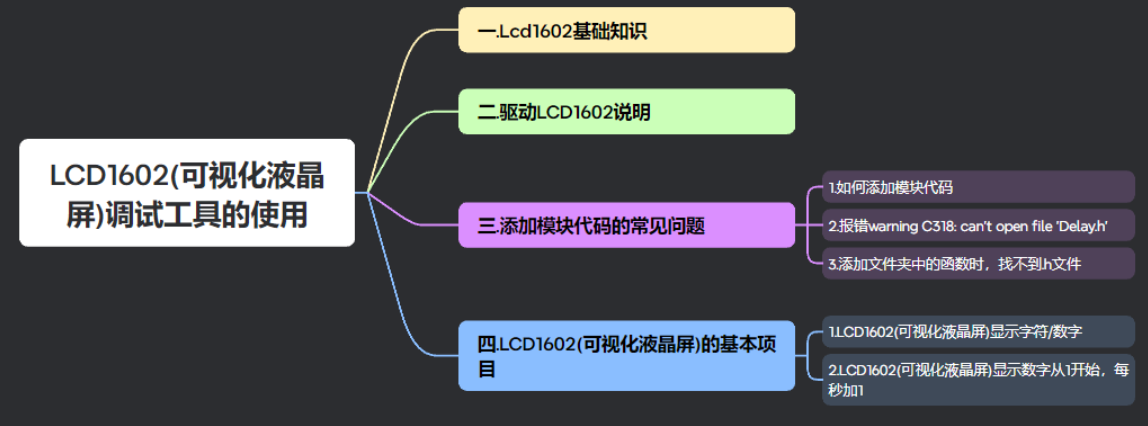

部分知识如下图所示

2.根据需求调用函数

void main()
{
	LCD_Init();
	Timer0Init();

	LCD_ShowString(1,1,"Clock:");	//上电显示静态字符串
	LCD_ShowString(2,1,"  :  :");

	while(1)
	{
		LCD_ShowNum(2,1,Hour,2);	//显示时分秒
		LCD_ShowNum(2,4,Min,2);
		LCD_ShowNum(2,7,Sec,2);
	}
}

三.实现时钟功能

1.明确需求

我们要实现的需求有

上电显示静态字符串"Clock:"
显示时分秒：Hour Min Sec
1秒到，Sec自增
60秒到，Sec清0，Min自增
60分钟到，Min清0，Hour自增
24小时到，Hour清0

2.设计主函数与中断函数

unsigned char Sec=55,Min=59,Hour=23;

void main()
{
	LCD_Init();
	Timer0Init();

	LCD_ShowString(1,1,"Clock:");	//上电显示静态字符串
	LCD_ShowString(2,1,"  :  :");

	while(1)
	{
		LCD_ShowNum(2,1,Hour,2);	//显示时分秒
		LCD_ShowNum(2,4,Min,2);
		LCD_ShowNum(2,7,Sec,2);
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)	//定时器分频，1s
	{
		T0Count=0;
		Sec++;			//1秒到，Sec自增
		if(Sec>=60)
		{
			Sec=0;		//60秒到，Sec清0，Min自增
			Min++;
			if(Min>=60)
			{
				Min=0;	//60分钟到，Min清0，Hour自增
				Hour++;
				if(Hour>=24)
				{
					Hour=0;	//24小时到，Hour清0
				}
			}
		}
	}
}
