⛳️1. 初识物联网
物联网（Internet of Things，IoT）是一项引领科技前沿的技术奇迹，通过互联网技术将各类实体物体、传感器、软件等连接起来，构建起一个巨大的网络体系，使得这些设备能够以高度协同的方式实现信息的互通和共享。
- 特性深度解析：
- 无缝连接： IoT的核心特性在于通过灵活多变的无线或有线网络，将广泛分布的物理设备连接，实现高效的实时通信。
- 感知与采集： 配备各类精密传感器，IoT设备能够感知、测量和采集环境的多样信息，如温度、湿度、光照等，为数字世界提供丰富的数据源。
- 智能分析与决策： IoT系统通过复杂的算法和智能分析，将庞大的数据量转变为深度的洞察，使系统具备实时决策和智能行为的能力。
- 远程监控： 用户可以通过互联网的媒介，实现对IoT设备的远程监控与操作，使得物体的状态可追溯，实现更高层次的管理和控制。
- 云端支持： 基于云计算技术，IoT系统可以将海量数据存储于云端，提供强大的计算和存储能力，支撑系统的高效运行和处理能力。
- 安全机制： 考虑到涉及大量敏感数据和信息传输，IoT系统必须建立健全的安全机制，以确保数据的机密性和系统的安全性。
应用深度分析：
物联网在实际应用中具有广泛而深刻的影响，其应用领域包括但不限于智能家居、智慧城市、工业自动化、医疗健康、农业等。通过物联网技术，我们能够实现更为智能、高效、精准的数据管理和资源调度，从而推动社会和产业向着更加数字化和智能化的方向发展。
综合而言，物联网的深度与广度使其成为当今数字时代的重要支柱之一，其不断推动着科技的创新和社会的进步。
⛳️2. 数字交响：红外炫遥控，蜂鸣躁动，干簧管传感演绎科技交响曲
🌍一、 研究目的
- 深入理解红外遥控实验原理：
- 系统学习红外遥控技术的基本原理，包括红外线通信和编码解码过程；
- 掌握红外传感器的工作机制，理解其在实际应用中的原理和特性。
- 深刻领悟蜂鸣器实验原理：
- 深入研究蜂鸣器的工作原理，包括振膜振动和声音产生的机制；
- 了解蜂鸣器在电子设备中的应用，以及其音频输出的特性。
- 深入了解干簧管传感器实验原理：
- 系统学习干簧管传感器的基本结构和工作原理；
- 分析干簧管在不同环境条件下的灵敏度和响应特性；
- 掌握干簧管传感器在电子设备中的应用及其优势。
🌍二、 研究内容
- 红外遥控实验：
- 进行红外遥控通信的实际操作，包括发送端和接收端的搭建；
- 调查不同编码解码方法对通信稳定性的影响；
- 分析红外遥控技术在家电、自动化等领域的广泛应用。
- 蜂鸣器实验：
- 实施蜂鸣器电路的搭建，深入了解其在不同频率下的声音输出特性；
- 探讨蜂鸣器在警报系统、计时器等方面的实际应用；
- 分析控制电压和频率对蜂鸣器性能的影响。
- 干簧管传感器实验：
- 设计干簧管传感器的测试实验，考察其在不同环境条件下的响应；
- 分析干簧管传感器与其他传感器相比的优势和劣势；
- 探讨干簧管在安防、气象监测等领域的应用潜力。
🌍三、 研究详情
✨3.1 激光传感器实验
1. 引言
激光传感器实验旨在研究红外接收头的功能特性，其作为IC化的光敏元件，通过集成光电二极管和IC实现对38KHz频率的红外线的感知。此类传感器在遥控技术中具有广泛应用，其IC设计主要以类比式控制为主，对38KHz频率的红外信号高度敏感，而对其他频率的红外信号不予响应，从而实现对遥控器信号的接收与通讯。
2. 实验组件
- Arduino Uno主板*1
- USB数据线*1
- 红外接收器模块*1
- 遥控器*1
- 面包板*1
- 9V方型电池*1
- 跳线若干
3. 实验步骤
3.1 建立电路 在面包板上按照电路原理图建立激光传感器实验电路，确保连接准确可靠。 3.2 获取提供的程序 获取适用于本实验的程序，确保程序包含正确的引脚配置和控制逻辑。 3.3 编译 使用Arduino开发环境对程序进行编译，确保其无误并符合实验需求。 3.4 上传至Arduino Uno板 通过USB数据线将编译后的程序上传至Arduino Uno主板。 3.5 通过电脑串口调试控制 利用电脑串口进行调试，确保激光传感器与Arduino Uno板的通讯正常。
4. 实验结果
按下遥控器的“CH-”键时，Arduino Uno主板上的第13针LED将亮起，而按下其他键则指示灯熄灭。
按下遥控CH-，灯亮起
按下遥控其他键，灯熄灭
5. 讨论
实验结果表明，红外接收头成功接收并解析了遥控器发送的38KHz频率的红外信号，通过Arduino Uno主板进行相应的控制动作。这验证了红外接收头在遥控通讯中的有效性。
6. 结论
通过激光传感器实验，我们深入了解了红外接收头的工作原理和应用特性，成功利用Arduino Uno主板实现了对遥控器信号的接收与响应。这一研究不仅提供了对红外通讯技术的深刻认识，同时为遥控系统的设计和优化提供了实验支持。
✨3.2 蜂鸣器实验
1. 引言
蜂鸣器作为音频信号装置，分为有源和无源两类。有源蜂鸣器带有绿色电路板，而无源蜂鸣器则通过黑色塑料外壳实现。本实验旨在深入了解两者的区别并利用Arduino Uno主板实现无源蜂鸣器的音频响应。
2. 实验组件
- Arduino Uno主板*1
- USB数据线*1
- 有源蜂鸣器*1
- 无源蜂鸣器*1
- 面包板*1
- 9V方型电池*1
- 跳线若干
3. 实验步骤
3.1 建立电路 在面包板上按照电路原理图建立蜂鸣器实验电路，确保连接准确可靠。 3.2 获取提供的程序 获取适用于本实验的程序，确保程序包含正确的引脚配置和音频响应逻辑。 3.3 编译 使用Arduino开发环境对程序进行编译，确保其无误并符合实验需求。 3.4 上传至Arduino Uno板 通过USB数据线将编译后的程序上传至Arduino Uno主板。
4. 实验结果
通过实验，可以听到无源蜂鸣器发出响声，验证了Arduino Uno主板对蜂鸣器的有效控制。

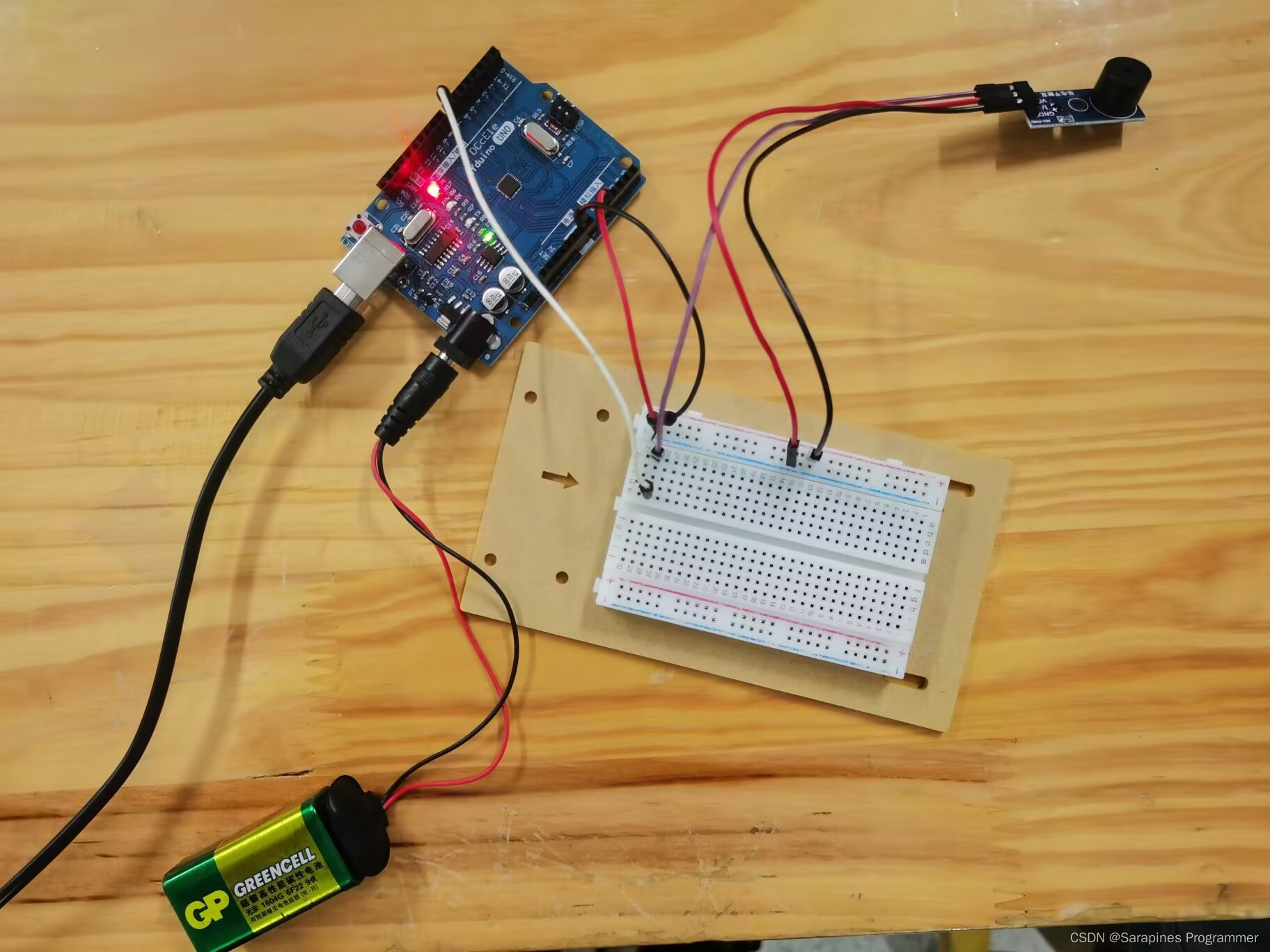

蜂鸣器发出响声
✨3.3 干簧管传感器实验
1. 引言
干簧管传感器作为一种基于磁信号实现控制的线路开关组件，通过感应磁铁的存在来实现开关的控制。本实验旨在利用Arduino Uno主板研究干簧管传感器的工作原理，并通过圆形磁铁的接近与远离实现LED的开关控制。
2. 实验组件
- Arduino Uno主板*1
- USB数据线*1
- 干簧管传感器*1
- 圆形磁铁*1
- 面包板*1
- 9V方型电池*1
- 跳线若干
3. 实验步骤
3.1 建立电路 在面包板上根据电路原理图建立干簧管传感器实验电路，确保连接准确可靠。 3.2 获取提供的程序 获得适用于本实验的程序，确保程序包括正确的引脚配置和控制逻辑。 3.3 编译 使用Arduino开发环境对程序进行编译，确保其无误并符合实验需求。 3.4 上传至Arduino Uno板 通过USB数据线将编译后的程序上传至Arduino Uno主板。
4. 实验结果
观察实验结果，当圆形磁铁靠近干簧管时，LED将亮起；否则，LED关闭。这证明了干簧管传感器对磁信号的敏感性，并成功实现了与LED的联动控制。

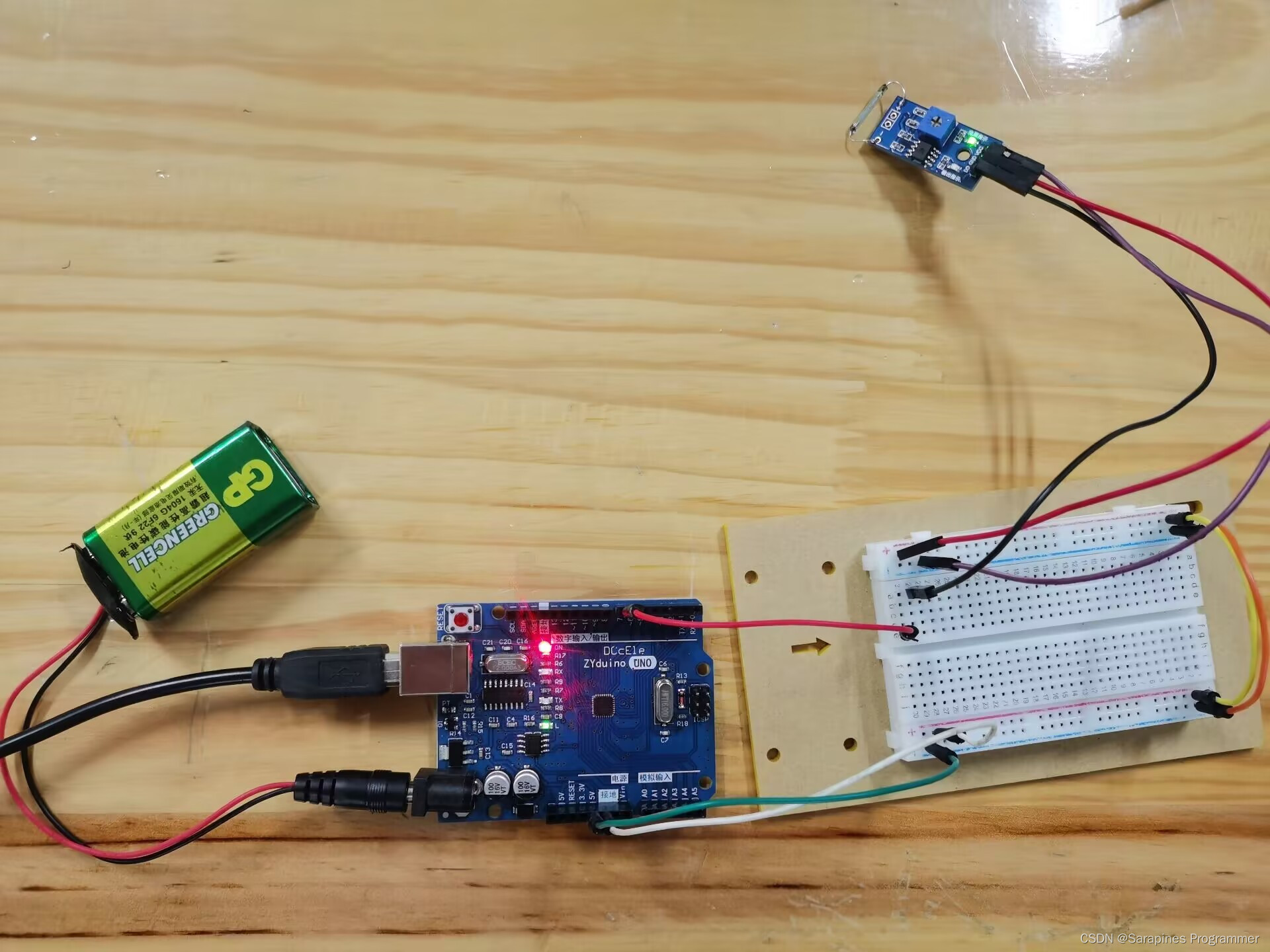

未靠近磁铁，led亮一个

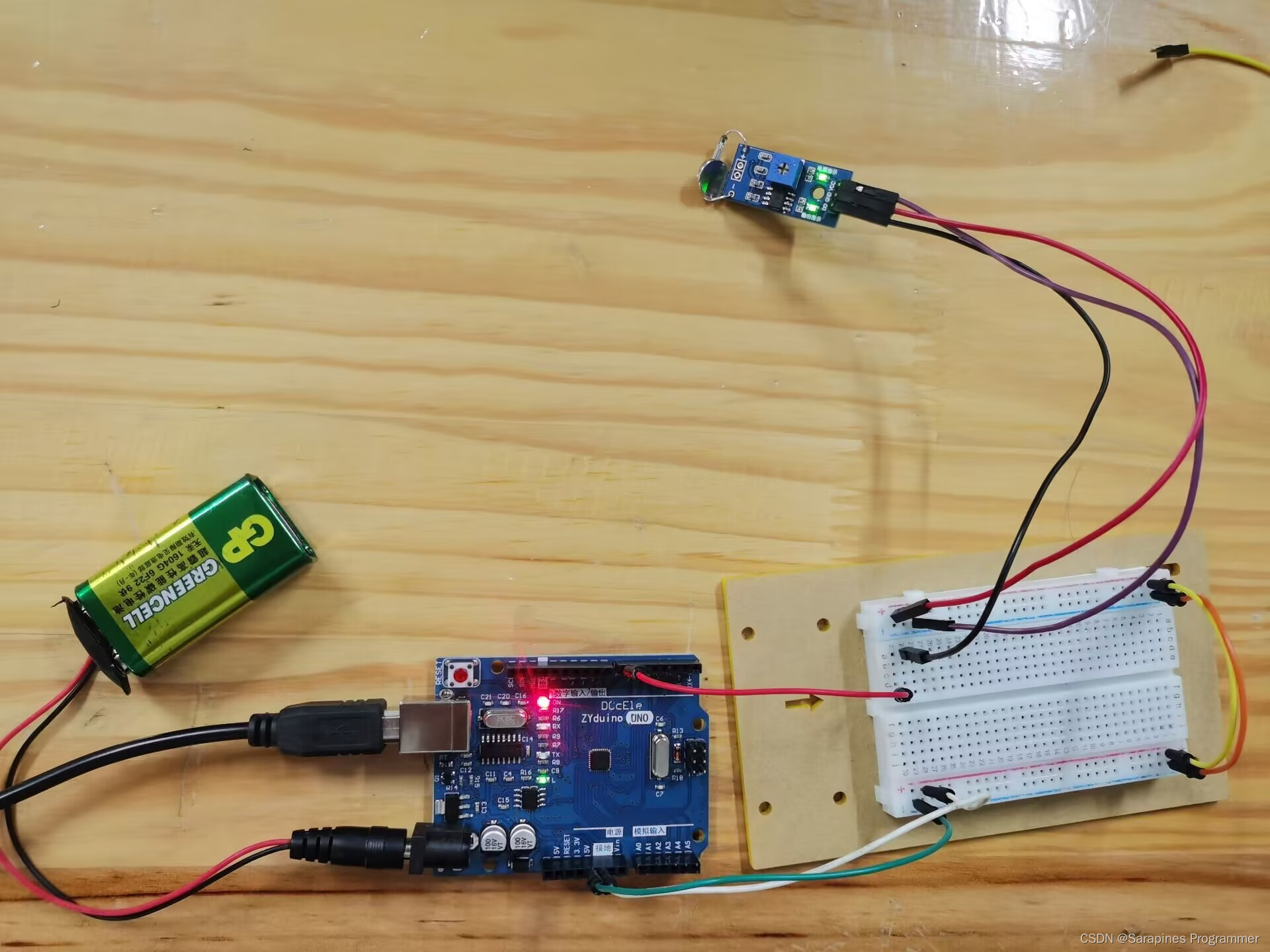

靠近磁铁，led亮两个
5. 讨论
本实验深入研究了蜂鸣器与干簧管传感器的原理与应用，通过Arduino Uno主板的程序控制，成功实现了对蜂鸣器声音的响应以及对LED的磁信号敏感控制。这为相关传感器技术与嵌入式系统控制的研究提供了实质性的支持。
📝总结
物联网科技犹如一股前行的洪流，引领你大胆踏入数字化世界的未知领域。学习之路同样是一场非凡的探索，从基础概念到实际环境配置，逐步揭示更深层次的感知技术、数据传输和智能系统的奥秘。
