【51单片机】开发板和单片机的介绍（2）

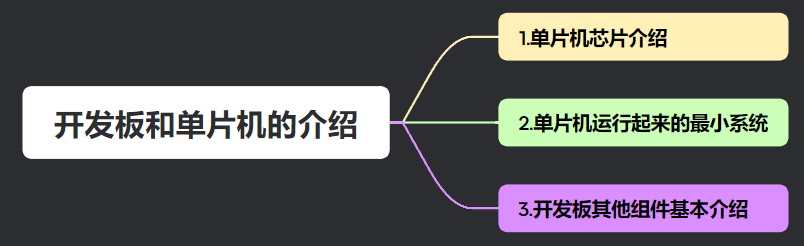

前言 大家好吖，欢迎来到 YY 滴单片机系列 ，热烈欢迎！ 本章主要内容面向接触过单片机的老铁 主要内容含：

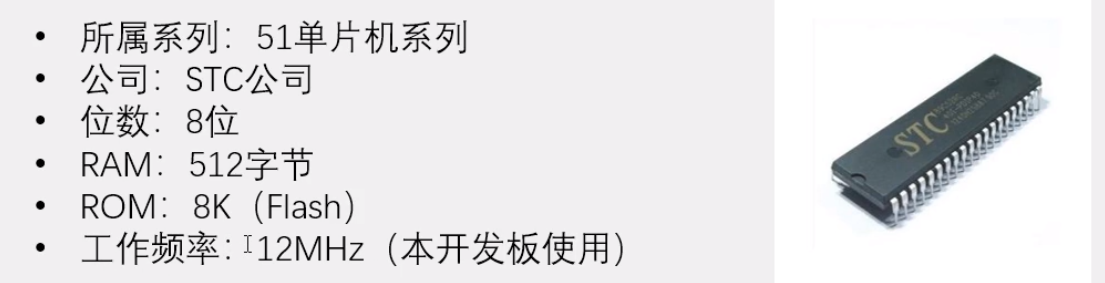

1.单片机芯片介绍

• RAM:（Random Access Memory：随机存储器）（掉电丢失）
• ROM:（Read only Memory：只读存储器）（长期存储：存储烧写进的程序）
• 工作频率：与开发板上的晶振有关

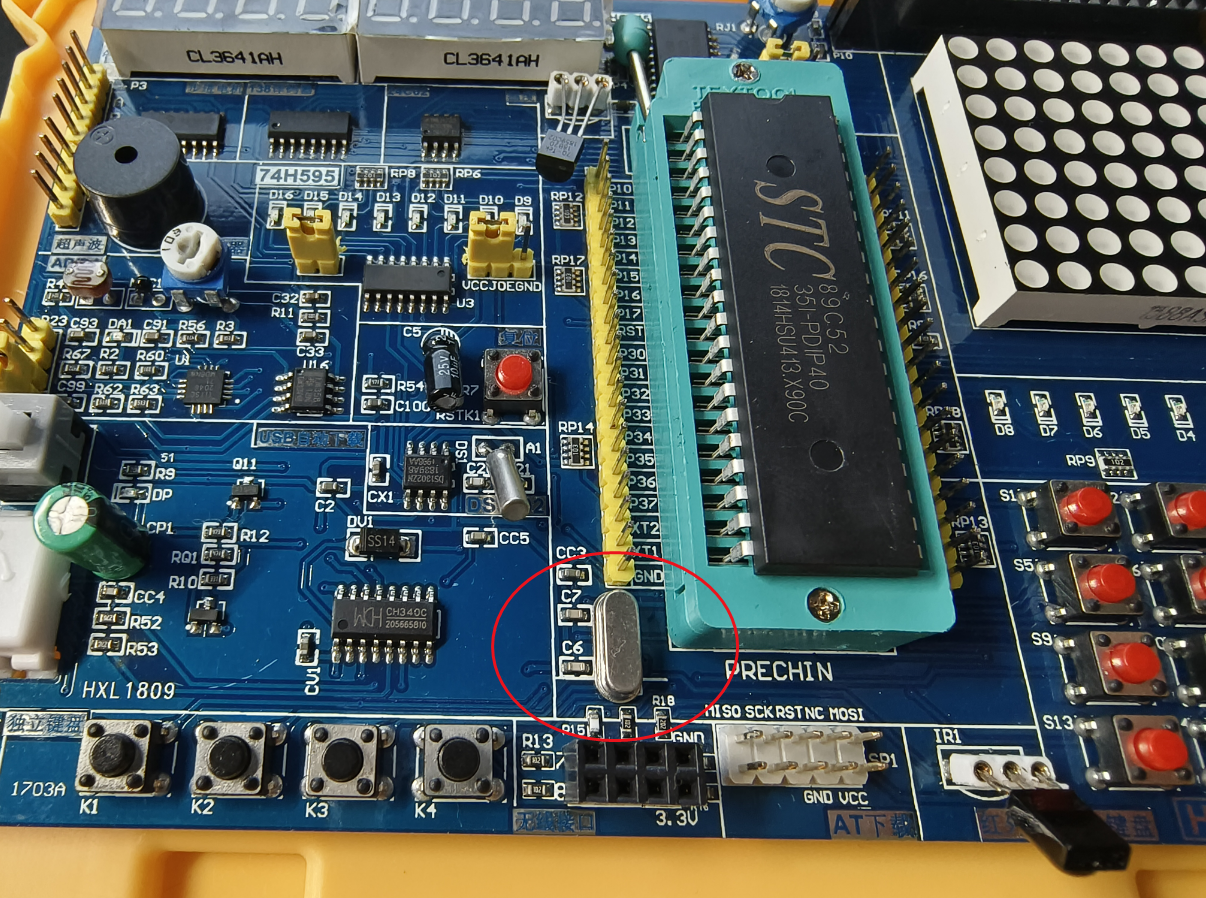

• 晶振：

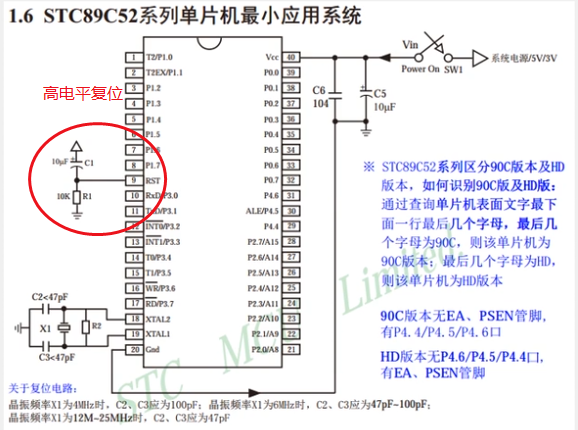

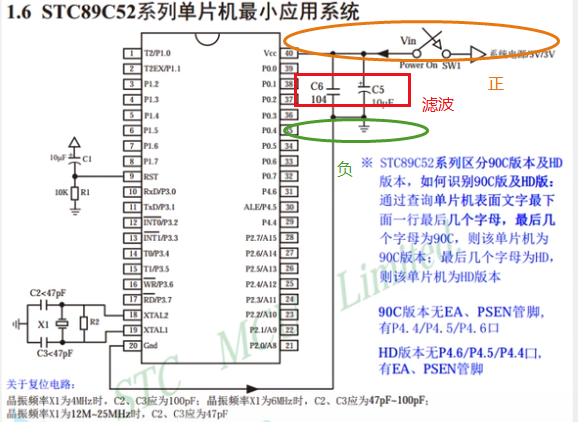

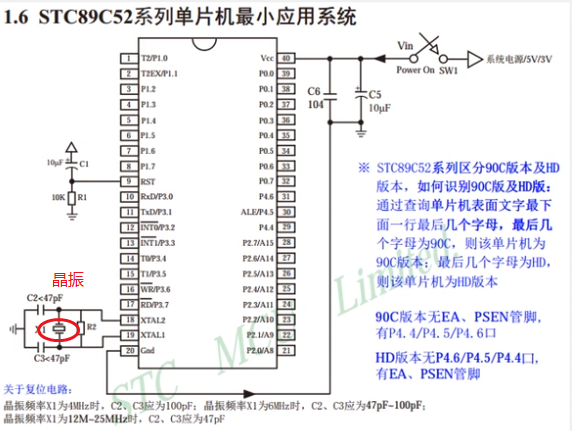

2.单片机运行起来的最小系统

• 需要有：电源电路，复位电路，时钟电路

1. 电源模块：分为三个，正极，负极，滤波电容（理解成为蓄水池，滤波电容的作用是在电路中起到滤波作用，可以去除电路中的高频噪声或者波动，使得电路输出的信号更加稳定和平滑。）

1. 晶振电路：赋予单片机时间的概念，驱动整个流程往下走

1. 复位电路：分为高电平复位和低电平复位，接上正极就是高电平复位，接上负极则不复位

3.开发板其他组件基本介绍

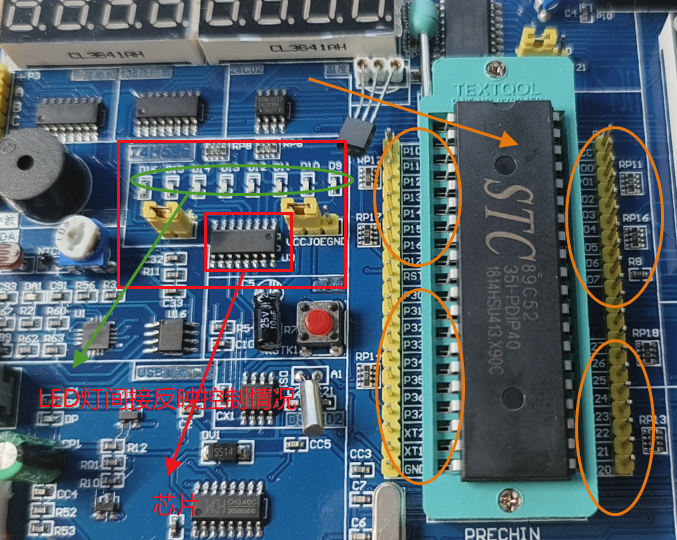

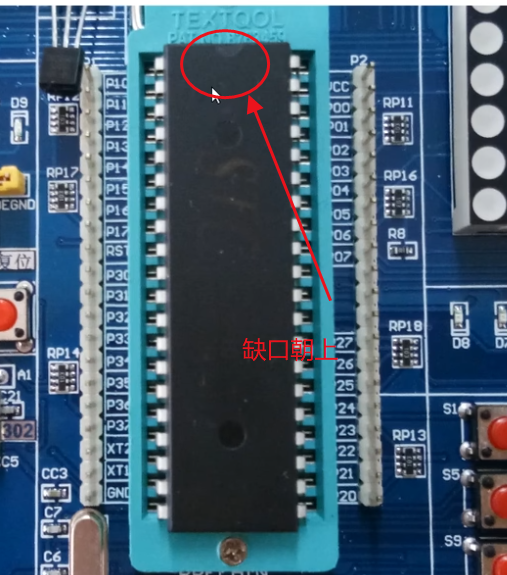

1. 缺口确定芯片是否插入正确

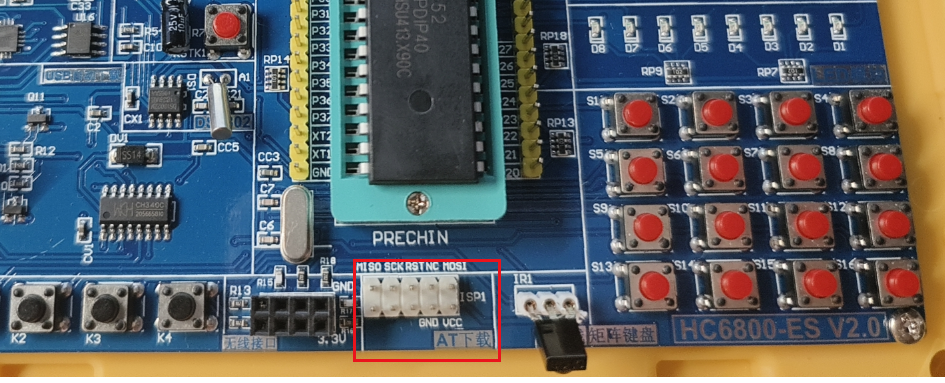

1. AT下载接口：我们这个单片机芯片系列是stc公司的，还有的是at公司的（ST89C51），这是用来下载程序的

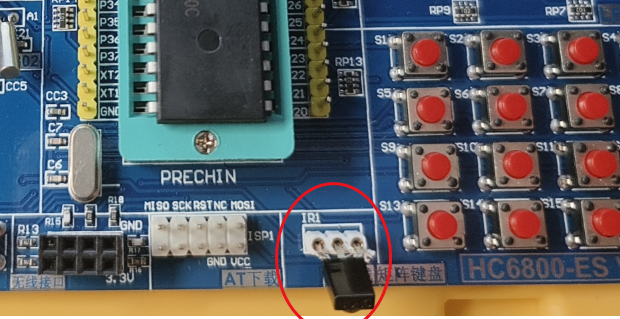

1. 红外遥控器接收头

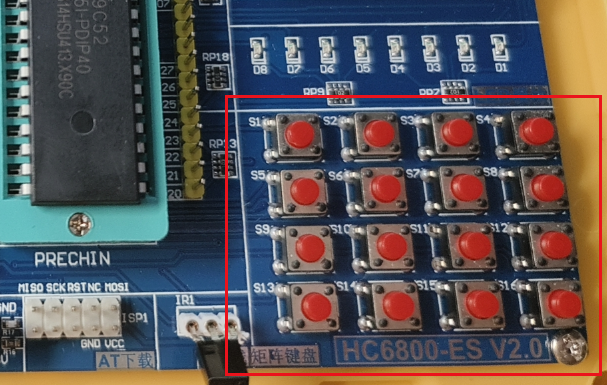

1. 矩阵键盘：可进行一些相关的输入

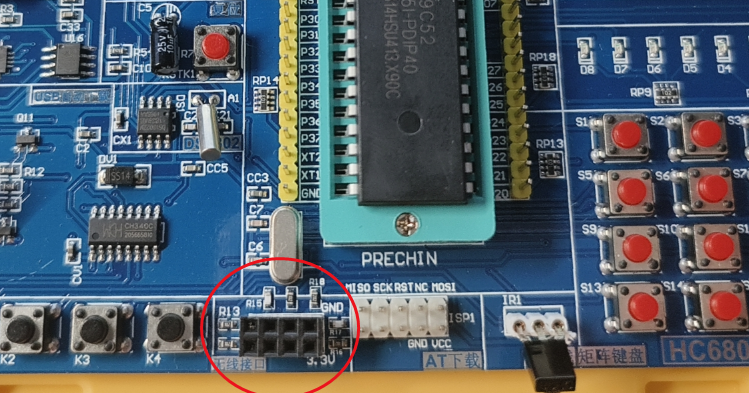

1. 无线模块（2.4G）：无线遥控器/两个单片机的交互

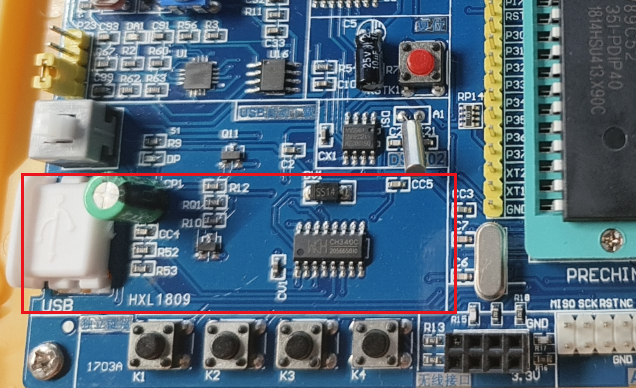

1. USB口：下载程序

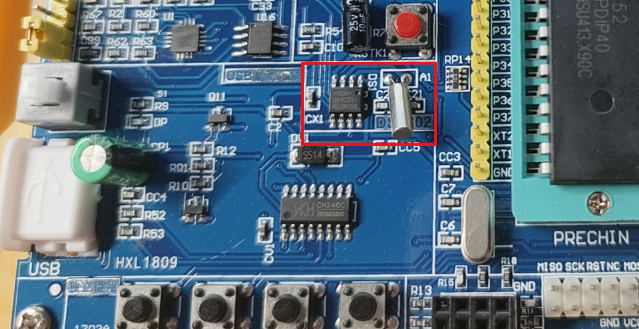

1. 时钟芯片：构成时钟电路的一部分，可用于闹钟，时钟的应用

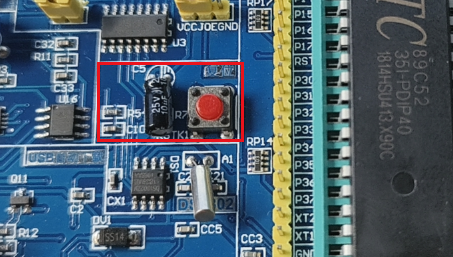

1. 复位按钮：

1. AD/DA模数转换器：单片机的芯片属于是数字芯片，只能处理数字信号，给出的都是高低电平（高电平正伏，低电平0伏）

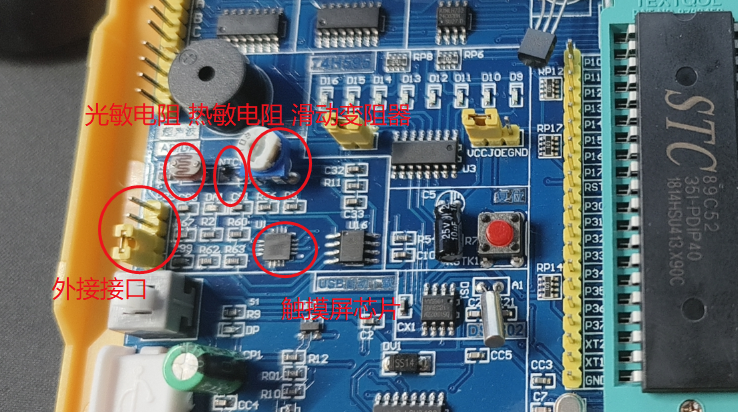

• 模数转换：AD/DA模数转换器的【光敏电阻】【热敏电阻】【电位器（滑动变阻器）】【外接接口】【触摸屏芯片】会产生模拟信号把这些模拟信号转换成数字信号，随后交给单片机处理

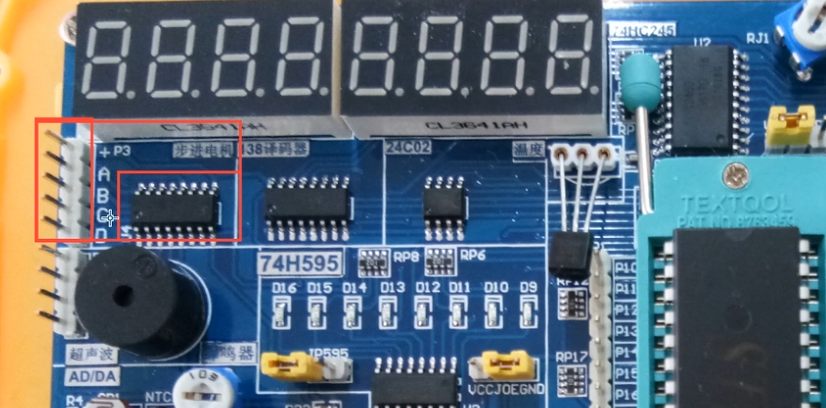

1. 74H595芯片：可以用于扩展L口

1. 步进电机：可以精确控制角度，不会随着电压的高低变化而变化，给多少速度就多少速度

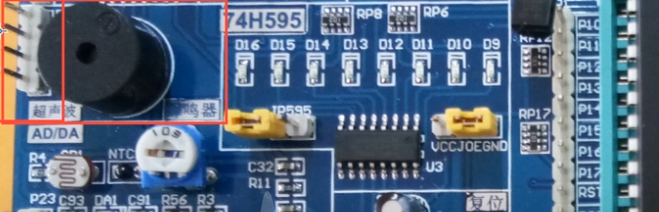

1. 超声波接口：需要链接外部模块，可应用于测距
2. 蜂鸣器：可输出各种频率的声音

1. 138译码器：也可用来扩展L口，它主要用于驱动数码管

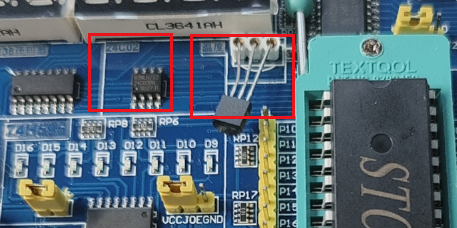

1. 24C02芯片：它具有2K位的存储容量，可以存储256个字节的数据。这种芯片通常用于存储配置信息、校准数据、ID号码等。

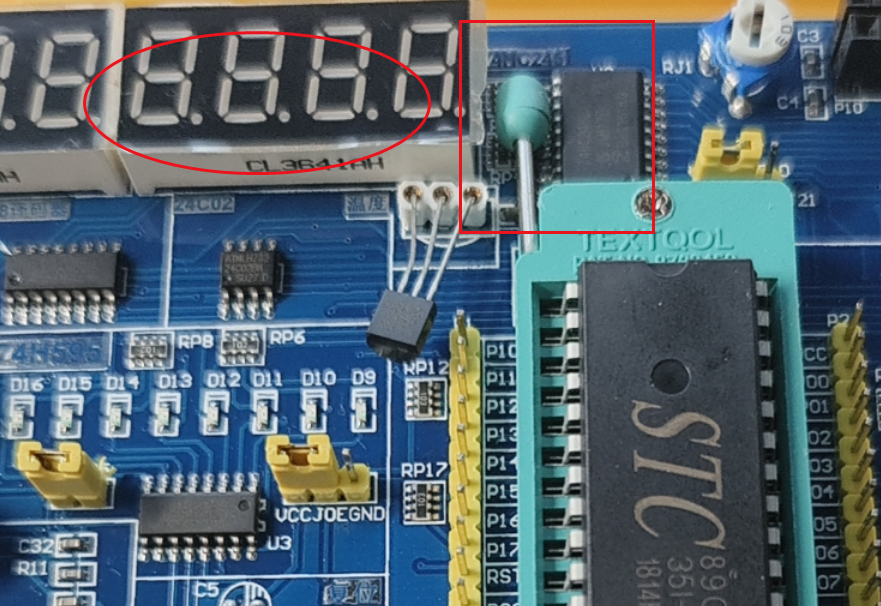

2. 温度传感器：

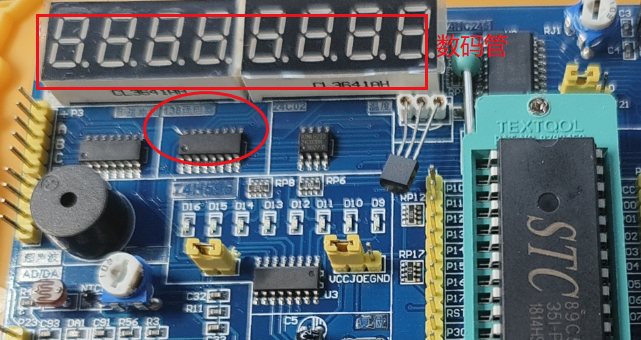

1. 74HC245芯片：主要是用于驱动数码管

1. 电位器（滑动变阻器）和排座：

• 排座用于链接液晶屏LCD1602(短的);LCD12864（长的）
• 电位器用于调节液晶屏的对比度

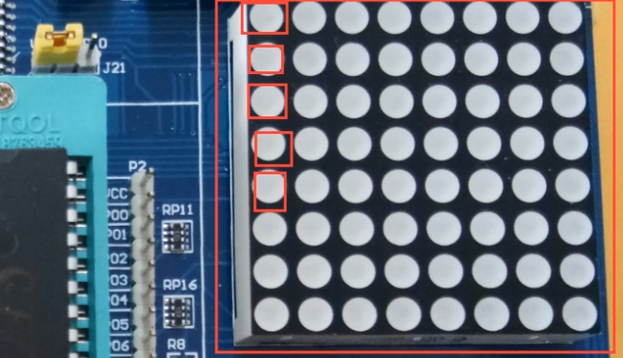

19.点阵屏：应用于广告牌等
