全志V85x芯片如何使用tiger lcd时lti锐化功能时程序abort？

阿志小管家

发布于 2024-02-02 17:28:06

1940

文章被收录于专栏：全志嵌入式那些事全志嵌入式那些事

1.主题

使用tiger lcd时lti锐化功能时程序abort

2.问题背景

产品：T113 软件：tina5.0 其他：使用tiger lcd调试lti参数

3.问题描述

3.1复现步骤

m kerne_menuconfig选中按照如下方式选中pq驱动

Device Drivers  --->
    Graphics support  --->
        Frame buffer Devices  --->
            Video support for sunxi  --->
                [*]   Support PQ driver

m menuconfig按照如下方式勾选下位机软件

Allwinner  --->
        Display  --->
            <*> pqd.................................................................. pqd

编译烧录后进入控制台，输入usbdevice命令打开切换usb role后，再输入pqd运行上位机软件。

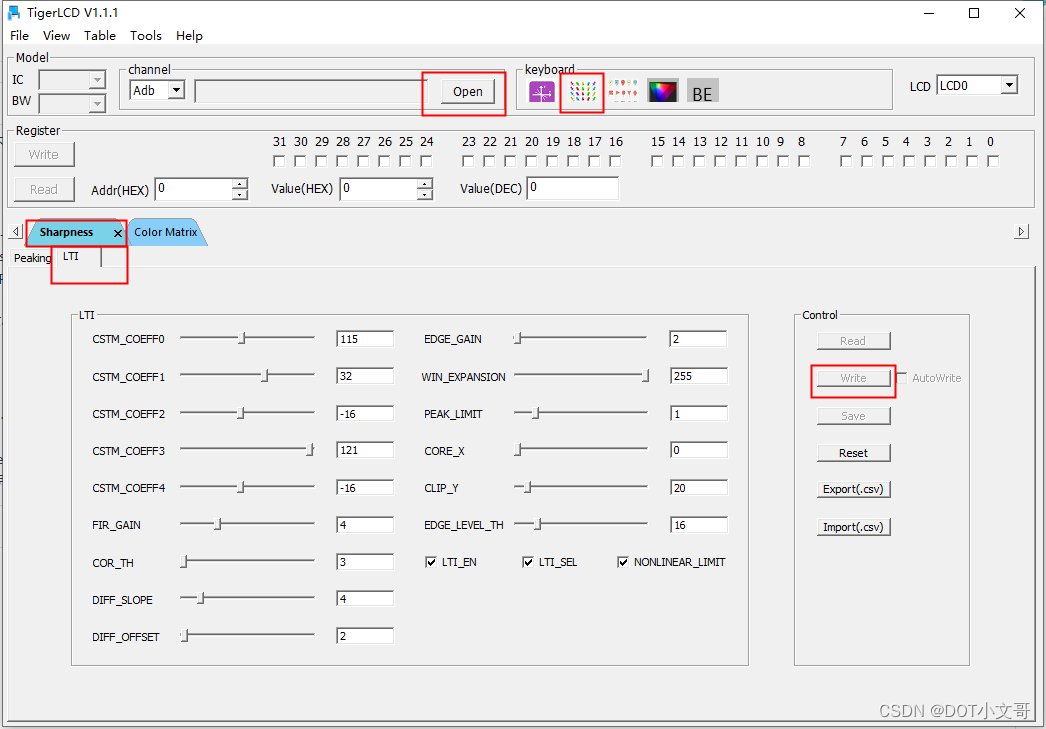

电脑端打开tiger lcd，点击open后切换到lti调试界面，调节参数后点write写入

3.2具体表现 下位机程序abort退出，结果如图所示。

4.问题分析

unsorted double linked list corrupted表明malloc时链表的被破坏，找不到下一个节点，该问题可能是越界写内存导致。
可以选择使用libasan进行调试，需要在Makefile中加入如下选项,

并且在menuconfig按照如下方式配置

Base system  --->
    [*]   Use external toolchain  --->
        -*- libc........................................................... C library
            Configuration  --->
                (./lib/ld{-*.so,-linux*.so.*} ./lib/lib{anl,c,gomp,cidn,crypt,dl,m,nsl,nss_dns,nss_files,resolv,util,ssp,asan}{-*.so,.so.*}) libc shared library files (use wildcards)

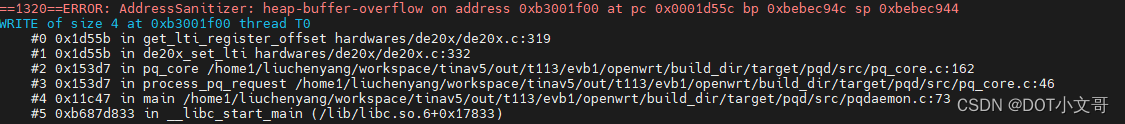

重新编译并将未strip过的可执行文件用adb推至/usr/bin下，重新复现问题，得到如下信息。

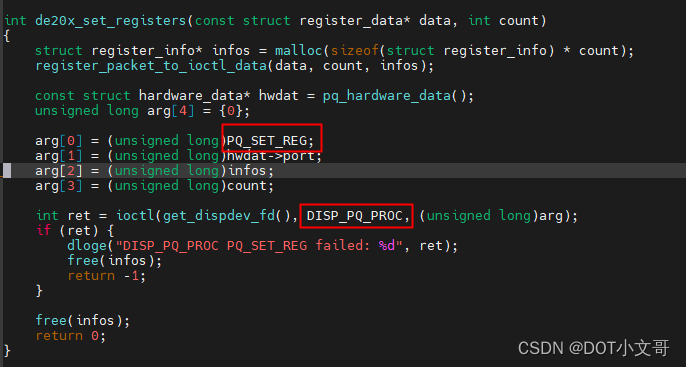

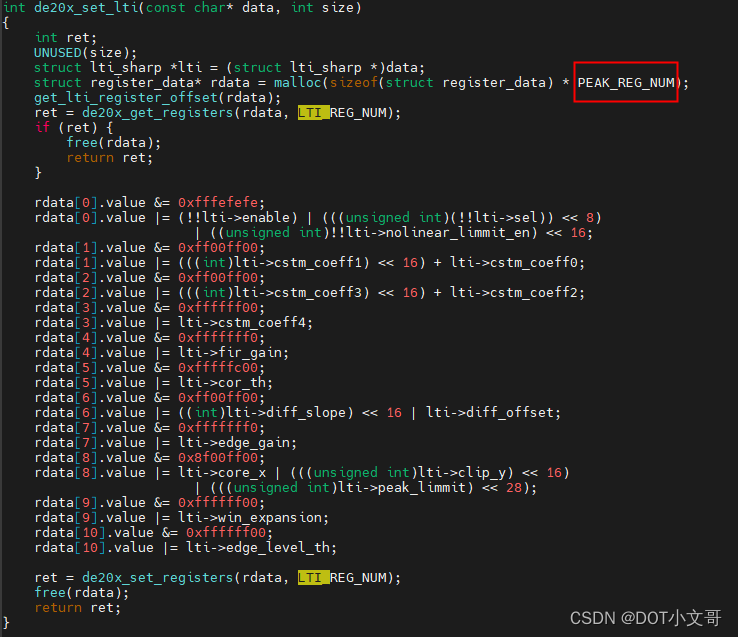

可以看出问题在platform/allwinner/display/pqd/hardwares/de20x/de20x.c文件中的de20x_set_lti里。实际上这里malloc的数组是用来存储lti 11个寄存器的值

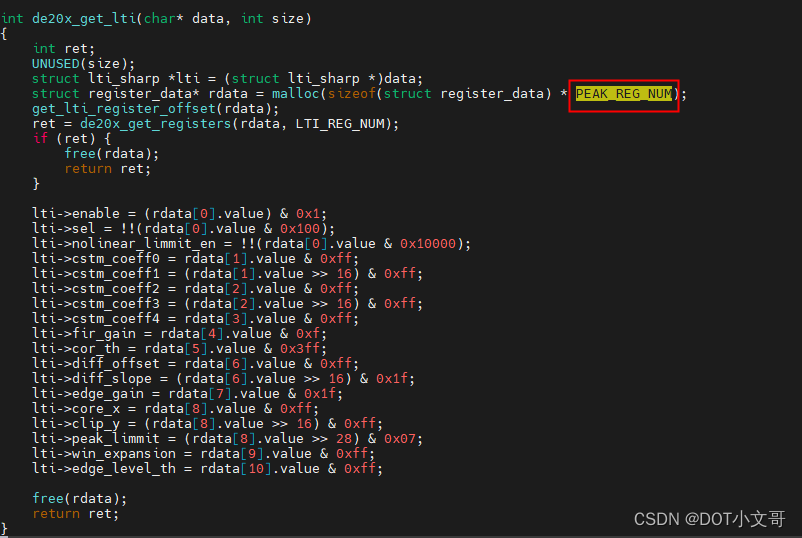

再通过ioctl写入物理寄存器，但是malloc的长度PEAK_REG_NUM只有6，因此这里会发生写越界。同时如下代码处也要改过来

5.根本原因

寄存器数量配置错误，导致写内存越界，破坏了链表结构LTI_REG_NUM

6.解决办法

修改platform/allwinner/display/pqd/hardwares/de20x/de20x.c中de20x_set_lti和de20x_get_lti函数malloc的大小为LTI_REG_NUM,具体方式可参考如下补丁。

diff --git a/hardwares/de20x/de20x.c b/hardwares/de20x/de20x.c
index c8a1084..7aa66be 100644
--- a/hardwares/de20x/de20x.c
+++ b/hardwares/de20x/de20x.c
@@ -328,7 +328,7 @@ int de20x_set_lti(const char* data, int size)
     int ret;
     UNUSED(size);
     struct lti_sharp *lti = (struct lti_sharp *)data;
-    struct register_data* rdata = malloc(sizeof(struct register_data) * PEAK_REG_NUM);
+    struct register_data* rdata = malloc(sizeof(struct register_data) * LTI_REG_NUM);
     get_lti_register_offset(rdata);
     ret = de20x_get_registers(rdata, LTI_REG_NUM);
     if (ret) {
@@ -371,7 +371,7 @@ int de20x_get_lti(char* data, int size)
     int ret;
     UNUSED(size);
     struct lti_sharp *lti = (struct lti_sharp *)data;
-    struct register_data* rdata = malloc(sizeof(struct register_data) * PEAK_REG_NUM);
+    struct register_data* rdata = malloc(sizeof(struct register_data) * LTI_REG_NUM);
     get_lti_register_offset(rdata);
     ret = de20x_get_registers(rdata, LTI_REG_NUM);
     if (ret) {
