LVS-NAT 模式

配置lvs-nat模式的负载集群(http)

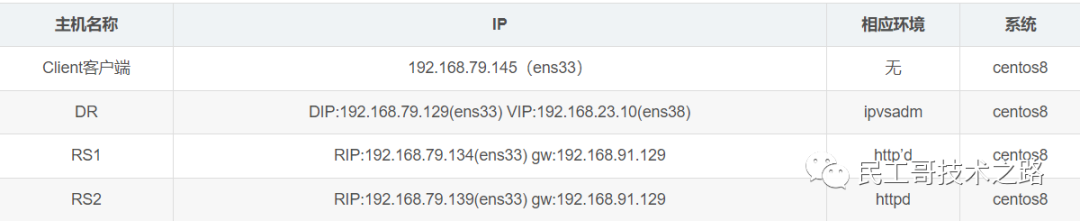

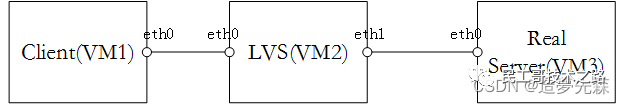

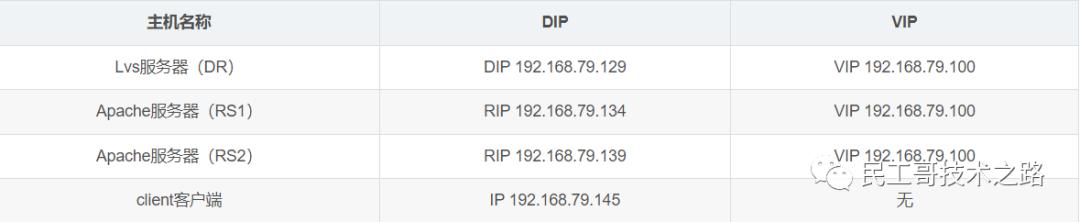

环境说明
给DR主机添加一个仅主机的网卡
代码语言：javascript
代码运行次数：0
运行
复制
[root@DR ~]# ifconfig     //查看到仅主机网卡的名字为 ens38
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.79.129  netmask 255.255.255.0  broadcast 192.168.79.255
        inet6 fe80::20c:29ff:feb8:3224  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:b8:32:24  txqueuelen 1000  (Ethernet)
        RX packets 299161  bytes 120054672 (114.4 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 382902  bytes 85603867 (81.6 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens38: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        ether 00:0c:29:b8:32:2e  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

//查看虚拟网络编辑器种仅主机的网段为192.168.23.0
[root@DR ~]# nmcli connection add con-name ens38 ifname ens38 type  ethernet
Connection 'ens38' (9b003222-efb6-4d19-8043-a625b3a9c154) successfully added.
[root@DR ~]# nmcli connection
NAME    UUID                                  TYPE      DEVICE
ens33   af4d3903-2150-4bda-9723-f37666535088  ethernet  ens33
ens38   9b003222-efb6-4d19-8043-a625b3a9c154  ethernet  ens38
virbr0  95dd368f-e449-44b6-8fb2-cd0cbbb50c2f  bridge    virbr0
[root@DR ~]# nmcli connection modify ens38 ipv4.addresses 192.168.23.10/24 ipv4.method manual autoconnect yes
[root@DR ~]# systemctl restart NetworkManager
[root@DR ~]# nmcli connection up ens38
Connection successfully activated (D-Bus active path:/org/freedesktop/NetworkManager/ActiveConnection/5)
代码语言：javascript
代码运行次数：0
运行
复制
#DR、RS1、RS2三台主机都关闭防火墙和selinux
[root@DR ~]# systemctl stop firewalld
[root@DR ~]# systemctl disable firewalld
[root@DR ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
[root@DR ~]# setenforce 0

[root@RS1 ~]# systemctl stop firewalld
[root@RS1 ~]# systemctl disable firewalld
[root@RS1 ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
[root@RS1 ~]# setenforce 0

[root@RS2 ~]# systemctl stop firewalld
[root@RS2 ~]# systemctl disable firewalld
[root@RS2 ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
[root@RS2 ~]# setenforce 0
配置ip信息
代码语言：javascript
代码运行次数：0
运行
复制
//DR:
[root@DR ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.79.129
PREFIX=24
GATEWAY=192.168.79.2
DNS1=8.8.8.8

//RS1:
[root@RS1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
.....
IPADDR=192.168.79.134
PREFIX=24
GATEWAY=192.168.79.129
DNS1=8.8.8.8

//RS2:
[root@RS2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
IPADDR=192.168.91.139
PREFIX=24
GATEWAY=192.168.79.129
DNS1=8.8.8.8
安装WEB服务
代码语言：javascript
代码运行次数：0
运行
复制
//后端RS1和RS2部署WEB服务器
RS1:
[root@RS1 ~]# yum -y install httpd
[root@RS1 ~]# echo RS1 > /var/www/html/index.html
[root@RS1 ~]# systemctl restart httpd
[root@RS1 ~]# systemctl enable httpd

//RS2:
[root@RS2 ~]# yum -y install httpd
[root@RS2 ~]# echo RS2 > /var/www/html/index.html
[root@RS2 ~]# systemctl restart httpd
[root@RS2 ~]# systemctl enable httpd
配置LVS
代码语言：javascript
代码运行次数：0
运行
复制
//配置DR
（1）开启IP转发功能
[root@DR ~]# vim /etc/sysctl.con
net.ipv4.ip_forward = 1
[root@DR ~]# sysctl -p
net.ipv4.ip_forward = 1

//安装ipvsadm并添加规则
[root@DR ~]# yum -y install ipvsadm
[root@DR ~]# ipvsadm -A -t 192.168.237.10:80 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.23.10:80 -r 192.168.79.134:80 -m
[root@DR ~]# ipvsadm -a -t 192.168.23.10:80 -r 192.168.79.139:80 -m
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.23.10:80 rr
  -> 192.168.79.134:80            Masq    1      0          0
  -> 192.168.79.139:80            Masq    1      0          0

[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service
测试负载均衡效果
代码语言：javascript
代码运行次数：0
运行
复制
//客户端测试
[root@Client ~]# curl http://192.168.23.10
RS2
[root@Client ~]# curl http://192.168.23.10
RS1
[root@Client ~]# curl http://192.168.23.10
RS2
[root@Client ~]# curl http://192.168.23.10
RS1

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

配置lvs-nat模式负载均衡集群(https)
在DR中生成一对密钥
代码语言：javascript
代码运行次数：0
运行
复制
[root@DR ~]# mkdir  -p  /etc/pki/CA/private
[root@DR ~]# cd /etc/pki/CA/
[root@DR CA]# (umask 077;openssl genrsa -out private/cakey.pem 2048)
Generating RSA private key, 2048 bit long modulus (2 primes)
........................................................................................+++++
..........+++++
e is 65537 (0x010001)

[root@DR CA]# openssl rsa -in private/cakey.pem -pubout
writing RSA key
-----BEGIN PUBLIC KEY-----
MIIBIjANBgkqhkiG9w0BAQEFAAOCAQ8AMIIBCgKCAQEAwzoaJdd6iyCTOe97L7jg
sd3I7TKZuADMwRWKYYwyt5x2QuBuI7FaJ0gtP6sSRn9UmOpxixXDKOX2wpv27Ld+
N0L45eX/cDcMNJtMLCm4eVxzFegJagiE60gt6paTn6JX70AK6RM8iIClAwQMPbc3
lUooeSDcRoWW7LU85+QU36p3RpNIKcNOow5GNvuHe/GQhqArA50gxXsKqkFDsZVm
7xLZVWyBJ5WImhHgjV9wEhjk+/fM+8i05KOS3+WPf01I58zmehh3REohMi1X4Knz
RAS25s4pU6Shs2XAj6nHRLrxPUslEE5ZS9Uc9hKLUizLUeWDTo37yv4CJkVi50XV
TwIDAQAB
-----END PUBLIC KEY-----

[root@DR CA]# openssl req -new -x509 -key private/cakey.pem -out cacert.pem -days 1024
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:hubei
Locality Name (eg, city) [Default City]:wuhan
Organization Name (eg, company) [Default Company Ltd]:runtime
Organizational Unit Name (eg, section) []:linux
Common Name (eg, your name or your server's hostname) []:Gin
Email Address []:Gin@163.com

[root@DR CA]# touch index.txt && echo 01 > serial
在RS1中生成证书签署请求，并发送给CA
代码语言：javascript
代码运行次数：0
运行
复制
[root@RS1 ~]# yum -y install mod_ssl
[root@RS1 ~]# mkdir /etc/httpd/ssl
[root@RS1 ~]# cd /etc/httpd/ssl/
[root@RS1 ssl]# (umask 077;openssl genrsa -out httpd.key 2048)
Generating RSA private key, 2048 bit long modulus (2 primes)
..................................+++++
............................................................................+++++
e is 65537 (0x010001)
[root@RS1 ssl]# openssl req -new -key httpd.key -days 1024 -out httpd.csr
Ignoring -days; not generating a certificate
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:hubei
Locality Name (eg, city) [Default City]:wuhan
Organization Name (eg, company) [Default Company Ltd]:runtime
Organizational Unit Name (eg, section) []:linux
Common Name (eg, your name or your server's hostname) []:Gin
Email Address []:dr@1314.com

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:

[root@RS1 ssl]# ls
httpd.csr  httpd.key
[root@RS1 ssl]# scp httpd.csr root@192.168.79.129:/root/
The authenticity of host '192.168.91.129 (192.168.79.129)' can't be established.
ECDSA key fingerprint is SHA256:Z3HMzqS6THCLCxpluX/FENh3Ag0hppqEQar7Klpf2LU.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '192.168.91.129' (ECDSA) to the list of known hosts.
root@192.168.91.129's password:
httpd.csr               100% 1025   280.9KB/s   00:00
//在DR中查看
[root@DR ~]# ls
anaconda-ks.cfg  cmake  Desktop  Documents  Downloads  httpd.csr  initial-setup-ks.cfg

//CA签署证书并发给RS1
[root@DR ~]# mkdir /etc/pki/CA/newcerts
[root@DR ~]# touch /etc/pki/CA/index.txt
[root@DR ~]# echo "01" > /etc/pki/CA/serial
[root@DR ~]# openssl ca -in httpd.csr -out httpd.crt -days 1024
Using configuration from /etc/pki/tls/openssl.cnf
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number: 1 (0x1)
        Validity
            Not Before: Sep 27 06:57:45 2022 GMT
            Not After : Jul 17 06:57:45 2025 GMT
        Subject:
            countryName               = CN
            stateOrProvinceName       = hubei
            organizationName          = runtime
            organizationalUnitName    = linux
            commonName                = Gin
            emailAddress              = Gin@163.com
        X509v3 extensions:
            X509v3 Basic Constraints:
                CA:FALSE
            Netscape Comment:
                OpenSSL Generated Certificate
            X509v3 Subject Key Identifier:
                2F:0E:AD:05:5C:72:ED:18:44:EF:9B:CC:D4:8A:FA:98:E7:5E:9A:43
            X509v3 Authority Key Identifier:
                keyid:BC:33:75:57:47:33:5A:3E:EB:17:8E:7B:37:E2:80:B1:BB:B2:4D:5E

Certificate is to be certified until Jul 17 06:57:45 2025 GMT (1024 days)
Sign the certificate? [y/n]:y

1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated

[root@DR ~]# ls
anaconda-ks.cfg  Desktop    Downloads  httpd.csr             Music     Public     Videos
cmake            Documents  httpd.crt  initial-setup-ks.cfg  Pictures  Templates

//将CA签署的证书httpd.crt和服务器的证书cacert.pem发送给RS1
[root@DR ~]# scp httpd.crt root@192.168.79.134:/etc/httpd/ssl
[root@DR ~]# scp /etc/pki/CA/cacert.pem root@192.168.79.134:/etc/httpd/ssl
RS2配置https
代码语言：javascript
代码运行次数：0
运行
复制
[root@RS2 ~]# yum -y install mod_ssl
[root@RS2 ~]# mkdir /etc/httpd/ssl
//RS1中把RS1的证书和密钥发送给RS2
[root@RS1 ~]# cd /etc/httpd/ssl/
[root@RS1 ssl]# scp cacert.pem httpd.crt httpd.key root@192.168.79.139:/etc/httpd/ssl
在RS1中修改https的配置文件
代码语言：javascript
代码运行次数：0
运行
复制
[root@RS1 ssl]# vim /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/httpd.crt
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key
SSLCACertificateFile /etc/httpd/ssl/cacert.pem
[root@RS1 ssl]# systemctl restart httpd.service
[root@RS1 ssl]# ss -anlt |grep 443
LISTEN 0      128                *:443             *:*
在RS2中修改https的配置文件
代码语言：javascript
代码运行次数：0
运行
复制
[root@RS2 ~]# vim /etc/httpd/conf.d/ssl.conf
SSLCertificateFile /etc/httpd/ssl/httpd.crt
SSLCertificateKeyFile /etc/httpd/ssl/httpd.key
SSLCACertificateFile /etc/httpd/ssl/cacert.pem
[root@RS2 ~]# systemctl restart httpd.service
[root@RS2 ~]# ss -anlt|grep 443
LISTEN 0      128                *:443             *:*
配置LVS
代码语言：javascript
代码运行次数：0
运行
复制
//在DR中添加规则
[root@DR ~]# ipvsadm -A -t 192.168.23.10:443 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.23.10:443 -r 192.168.79.134 -m
[root@DR ~]# ipvsadm -a -t 192.168.23.10:443 -r 192.168.79.139 -m
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.23.10:80 rr
  -> 192.168.79.134:80            Masq    1      0          0
  -> 192.168.79.139:80            Masq    1      0          0
TCP  192.168.23.10:443 rr
  -> 192.168.79.134:443           Masq    1      0          0
  -> 192.168.79.139:443           Masq    1      0          0
客户端测试
代码语言：javascript
代码运行次数：0
运行
复制
[root@Client ~]# curl -k https://192.168.23.10:443
RS1
[root@Client ~]# curl -k https://192.168.23.10:443
RS2
[root@Client ~]# curl -k https://192.168.23.10:443
RS1
[root@Client ~]# curl -k https://192.168.23.10:443
RS2

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

配置lvs-dr模式的负载集群

配置httpd
代码语言：javascript
代码运行次数：0
运行
复制
RS1：
#关闭防火墙和selinux
[root@rs1 ~]# systemctl stop firewalld
[root@rs1 ~]# systemctl disable firewalld
[root@rs1 ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
#安装httpd
[root@rs1 ~]# yum -y install httpd
[root@rs1 ~]# echo "RS1" > /var/www/html/index.html
[root@rs1 ~]# systemctl restart httpd
[root@rs1 ~]# systemctl enable httpd

RS2：
#关闭防火墙和selinux
[root@RS2 ~]# systemctl stop firewalld
[root@RS2 ~]# systemctl disable firewalld
[root@RS2 ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
#安装httpd
[root@RS2 ~]# yum -y install httpd
[root@RS2 ~]# echo "RS2" > /var/www/html/index.html
[root@RS2 ~]# systemctl restart httpd
[root@RS2 ~]# systemctl enable httpd
LVS上配置ip
代码语言：javascript
代码运行次数：0
运行
复制
DR：
//关闭防火墙和selinux
[root@DR ~]# systemctl stop firewalld
[root@DR ~]# systemctl disable firewalld
[root@DR ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config

//临时生效
[root@DR ~]# ifconfig lo 192.168.79.100 broadcast 192.168.79.100 netmask 255.255.255.255 up
//永久生效
[root@DR ~]# vim /etc/rc.d/rc.local
ifconfig lo 192.168.79.100 broadcast 192.168.79.100 netmask 255.255.255.255 up
[root@DR ~]# chmod +x /etc/rc.d/rc.local
[root@DR ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 192.168.79.100/32 brd 192.168.79.100 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:b8:32:24 brd ff:ff:ff:ff:ff:ff
    inet 192.168.79.129/24 brd 192.168.79.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:feb8:3224/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
RS上配置arp内核参数（RS1和RS2上都需要操作）
代码语言：javascript
代码运行次数：0
运行
复制
vim /etc/sysctl.conf
#将对应网卡设置为只回应目标IP为自身接口地址的ARP请求
net.ipv4.conf.all.arp_ignore = 1
#将ARP请求的源IP设置为所有接口的IP，也就是RIP
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

//RS1
[root@RS1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
[root@RS1 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

//RS2
[root@RS2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
[root@RS2 ~]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
RS上配置VIP

一定要先配置好内核参数，再配置VIP，如果先配置VIP，VIP配置好后会立即通告给所有人，而修改内核参数就是为了不通告。LVS服务器的ens33网卡的ip：192.168.79.100作为VIP，两台RS都要做。

代码语言：javascript
代码运行次数：0
运行
复制
RS1:
[root@RS1 ~]# ifconfig lo 192.168.79.100 broadcast 192.168.79.100 netmask 255.255.255.255 up
[root@RS1 ~]# ip a
[root@RS1 ~]# ifconfig lo 192.168.79.100 broadcast 192.168.79.100 netmask 255.255.255.255 up
[root@RS1 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 192.168.79.100/32 brd 192.168.79.100 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:70:9e:3b brd ff:ff:ff:ff:ff:ff
    inet 192.168.79.134/24 brd 192.168.79.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe70:9e3b/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

[root@RS2 ~]# ifconfig lo 192.168.79.100 broadcast 192.168.79.100 netmask 255.255.255.255 up
[root@RS2 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 192.168.79.100/32 brd 192.168.79.100 scope global lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:33:c1:e3 brd ff:ff:ff:ff:ff:ff
    inet 192.168.79.139/24 brd 192.168.79.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe33:c1e3/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

//添加路由信息
RS1：
[root@RS1 ~]# route add -host 192.168.100.100/32 dev lo

RS2：
[root@RS2 ~]# route add -host 192.168.100.100/32 dev lo

配置LVS

代码语言：javascript
代码运行次数：0
运行
复制
//添加并保存规则
[root@DR ~]# ipvsadm -A -t 192.168.79.100:80 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.79.100:80  -r  192.168.79.134:80 -g
[root@DR ~]# ipvsadm -a -t 192.168.79.100:80  -r  192.168.79.139:80 -g
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.79.100:80 rr
  -> 192.168.79.134:80            Route   1      0          0
  -> 192.168.79.139:80            Route   1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# cat /etc/sysconfig/ipvsadm
-A -t 192.168.79.100:80 -s rr
-a -t 192.168.79.100:80 -r 192.168.79.134:80 -g -w 1
-a -t 192.168.79.100:80 -r 192.168.79.139:80 -g -w 1
[root@DR ~]# systemctl restart ipvsadm.service
[root@DR ~]# systemctl enable ipvsadm.service

测试效果

代码语言：javascript
代码运行次数：0
运行
复制
//客户端验证
[root@Client ~]# curl http://192.168.79.100
RS1
[root@Client ~]# curl http://192.168.79.100
RS2
[root@Client ~]# curl http://192.168.79.100
RS1
[root@Client ~]# curl http://192.168.79.100
RS2

更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

LVS-TUN 模式

DR：关闭防火墙和selinux ，修改内核参数，开启IP转发
代码语言：javascript
代码运行次数：0
运行
复制
[root@DR ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@DR ~]# sysctl -p
net.ipv4.ip_forward = 1
[root@DR ~]# yum -y install ipvsadm
[root@DR ~]# ifconfig tunl0 192.168.79.55 broadcast 192.168.79.55 netmask 255.255.255.255 up
[root@DR ~]# ip a
.....
4: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1480 qdisc noqueue state UNKNOWN group default qlen 1000
  link/ipip 0.0.0.0 brd 0.0.0.0
  inet 192.168.79.55/32 brd 192.168.79.55 scope global tunl0
     valid_lft forever preferred_lft forever

//RS1和RS2（两台主机操作一样）
关闭防火墙和selinux，部署httpd
启用ipip模块
代码语言：javascript
代码运行次数：0
运行
复制
RS1
[root@rs1 ~]# modprobe ipip
[root@rs1 ~]# ifconfig tunl0 192.168.79.55 broadcast 192.168.79.55 netmask 255.255.255.255 up

RS2
[root@rs2 ~]# modprobe ipip
[root@rs2 ~]# ifconfig tunl0 192.168.79.55 broadcast 192.168.79.55 netmask 255.255.255.255 up
修改内核参数为
代码语言：javascript
代码运行次数：0
运行
复制
RS1:
[root@RS1 ~]# vim /etc/sysctl.conf
[root@RS1 ~]# sysctl -p
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

RS2:
[root@RS2 ~]# vim /etc/sysctl.conf
[root@RS2 ~]# sysctl -p
net.ipv4.conf.tunl0.arp_ignore = 1
net.ipv4.conf.tunl0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.tunl0.rp_filter = 0
net.ipv4.conf.all.rp_filter = 0

配置 LVS

代码语言：javascript
代码运行次数：0
运行
复制
//DR上添加规则：
[root@DR ~]# ipvsadm -A -t 192.168.79.55:80 -s rr
[root@DR ~]# ipvsadm -a -t 192.168.79.55:80 -r 192.168.79.134 -i
[root@DR ~]# ipvsadm -a -t 192.168.79.55:80 -r 192.168.79.139 -i
[root@DR ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.79.55:80 rr
-> 192.168.79.134:80            Tunnel  1      0          0
-> 192.168.79.139:80            Tunnel  1      0          0
[root@DR ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm
[root@DR ~]# systemctl restart ipvsadm.service

测试

代码语言：javascript
代码运行次数：0
运行
复制
//客户端验证：
[root@Client ~]# curl http://192.168.79.55
RS1
[root@Client ~]# curl http://192.168.79.55
RS2
[root@Client ~]# curl http://192.168.79.55
RS1
[root@Client ~]# curl http://192.168.79.55
RS2

前面提到了LVS的三种工作模式，其实，它还有另外一种工作模式 FULLNAT模式，所以，我们先来了解一下这种工作模式的具体原理。更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

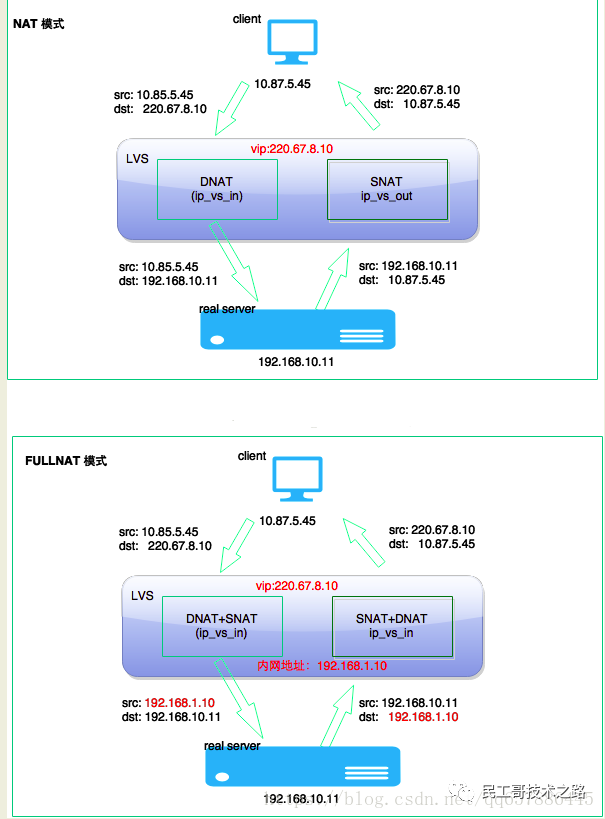

LVS FULLNAT基本原理

NAT 模式中，负载均衡器和真实服务器必须在同一局域网内，但在实际的开发过程中，真实服务器可能分布在不同的网段，甚至不同的城市。如何能将 NAT 模式应用在真实服务器分布在不同网段的场景下？

LVS的NAT服务只提供了DNAT的功能。如果把经过了LVS服务的包在出LVS主机的时候，再做SNAT处理，就能够实现fullnat了。

  • （1）客户端将请求报文发送给VS；cip->vip
  • （2）VS将请求报文的目的地址修改为后端真实服务器(DNAT)，源地址改为自己的ip地址(SNAT)，发送给后端真实服务器；dip->rip
  • （3）后端服务器在处理完之后要将响应的报文返回给Lvs；rip->dip
  • （4）LVS将返回的数据包源地址改为自己(SNAT)，目的地址改为客户端(DNAT)，发送给客户端；vip->cip ，数据流走向：Client -> Vs -> Rs -> Vs -> client。

注：cip为客户端的地址，vip为虚拟地址，rip为真实的服务器，dip为本地地址，SNAT为来源地址转换，DNAT为目的地址转换

架构特点：这是一种对nat模型的改进，是一个扩展，使得RS与Director可以处于不同网络,负载均衡器可以独立的和真实服务器进行数据包的传送。

  • 1.VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络，因此RIP的网关一般不会指向DIP。
  • 2.RS收到的请求报文源地址是DIP，因此只需响应给DIP；但Director还要将其发往Client。
  • 3.请求和响应报文都经由Director。
  • 4.相对NAT模式，可以更好的实现LVS-RealServer间跨VLAN通讯。
  • 5.支持端口映射。
IPVS FULLNAT实践

LVS的IP负载均衡技术是通过IPVS模块实现的。IPVS模块是LVS集群的核心软件模块，它安装在LVS集群作为负载均衡的主节点上，虚拟出一个IP地址和端口对外提供服务。用户通过访问这个虚拟服务（VS），然后访问请求由负载均衡器（LB）调度到后端真实服务器（RS）中，由RS实际处理用户的请求给返回响应。

配置IP
代码语言：javascript
代码运行次数：0
运行
复制
VM1: eth0  10.1.1.10/24

VM2: eth0  10.1.1.1/24
     eth1  192.168.10.1/24

VM3: eth0  192.168.10.2/24
lvs节点fullnat配置
代码语言：javascript
代码运行次数：0
运行
复制
ipvsadm -A -t 10.1.1.1:80 -s rr
ipvsadm -a -t 10.1.1.1:80 -r 192.168.10.2:22 -q -w 1 //DNAT
ipvsadm -P -t 10.1.1.1:80 -z 192.168.10.1:90  //SNAT
测试SSH
代码语言：javascript
代码运行次数：0
运行
复制
ssh -p 80 root@10.1.1.1

正常可以登录到VM3上。

ipvs主要参数
代码语言：javascript
代码运行次数：0
运行
复制
添加虚拟服务器
    语法:ipvsadm -A [-t|u|f]  [vip_addr:port]  [-s:指定算法]
    -A:添加
    -t:TCP协议
    -u:UDP协议
    -f:防火墙标记
    -s:指定算法
    -D:删除虚拟服务器记录
    -E:修改虚拟服务器记录
    -C:清空所有记录
    -L:查看
添加后端RealServer
    语法:ipvsadm -a [-t|u|f] [vip_addr:port] [-r ip_addr] [-g|i|m] [-w 指定权重]
    -a:添加
    -t:TCP协议
    -u:UDP协议
    -f:防火墙标记
    -r:指定后端realserver的IP
    -g:DR模式
    -i:TUN模式
    -m:NAT模式
    -q:FULLNAT模式
    -w:指定权重
    -d:删除realserver记录
    -e:修改realserver记录
    -l:查看
通用:
    ipvsadm -ln:查看规则

以上就是今天给大家分享的关于LVS的几种模式的配置。更多关于企业集群运维管理系列的学习文章，请参阅：玩转企业集群运维管理专栏，本系列持续更新中。

参考链接：https://blog.csdn.net/qq_15437629/ article/details/127343787 https://blog.csdn.net /m0_72898391/article/details/127096428

本文参与 腾讯云自媒体同步曝光计划，分享自微信公众号。
原始发表：2023-12-06，如有侵权请联系 cloudcommunity@tencent.com 删除
运维
负载均衡
集群
配置
实践

本文分享自 民工哥技术之路 微信公众号，前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ，欢迎热爱写作的你一起参与！

运维
负载均衡
集群
配置
实践
评论
登录后参与评论
0 条评论
热度
最新
登录 后参与评论
推荐阅读
目录
  • LVS-NAT 模式
    • 配置lvs-nat模式的负载集群(http)
    • 配置lvs-nat模式负载均衡集群(https)
  • 配置lvs-dr模式的负载集群
  • LVS-TUN 模式
  • LVS FULLNAT基本原理
    • IPVS FULLNAT实践
    • ipvs主要参数
领券

腾讯云开发者

扫码关注腾讯云开发者

扫码关注腾讯云开发者

领取腾讯云代金券

热门产品

热门推荐

更多推荐

Copyright © 2013 - 2025 Tencent Cloud. All Rights Reserved. 腾讯云 版权所有

深圳市腾讯计算机系统有限公司 ICP备案/许可证号：粤B2-20090059 深公网安备号 44030502008569

腾讯云计算（北京）有限责任公司 京ICP证150476号 |  京ICP备11018762号 | 京公网安备号11010802020287

问题归档专栏文章快讯文章归档关键词归档开发者手册归档开发者手册 Section 归档

Copyright © 2013 - 2025 Tencent Cloud.

All Rights Reserved. 腾讯云 版权所有

登录 后参与评论
