低功耗设计策略：延长嵌入式设备的电池寿命代码实战

摘要： 嵌入式设备在现代生活中扮演着重要的角色，但它们往往受到电池寿命的限制。本文将介绍一些低功耗设计策略，以延长嵌入式设备的电池寿命，并提供一些示例代码，帮助开发者更好地理解如何实现这些策略。

引言

嵌入式设备通常以便携性和低功耗为特点，但电池寿命的限制往往是一个挑战。为了延长嵌入式设备的电池寿命，开发者需要采取一些低功耗设计策略。

什么是低功耗设计?

低功耗设计是一种电子系统或嵌入式系统设计方法，旨在最小化设备或系统的能源消耗，以延长电池寿命或减少能源成本。这种设计方法通常应用于需要长时间独立运行或使用电池供电的设备，如移动设备、传感器、嵌入式系统和物联网设备。低功耗设计有助于减少设备发热、延长电池寿命、提高可靠性，并减少电池更换或充电的频率。

低功耗设计的主要目标包括：

1. 降低功耗：通过选择低功耗组件、优化电路设计和采用低功耗通信协议来降低整个系统的功耗。
2. 睡眠模式：在设备不活动时，将设备置于睡眠或深度休眠模式，以减少能源消耗。只有在需要时唤醒设备。
3. 优化代码：编写高效的软件代码，减少CPU的使用率，避免轮询和忙等待，采用中断和事件驱动的方式来降低功耗。
4. 低功耗硬件组件：选择低功耗的微控制器、传感器、通信模块和电源管理单元，以减少电流消耗。
5. 优化供电电路：设计高效的电源管理单元，采用开关电源电路、稳压和降压电路，以最大程度地减少能源浪费。
6. 数据本地存储和批处理：缓存数据并定期传输，以减少频繁通信时的功耗。
7. 低功耗通信：使用低功耗通信协议，减少通信模块的功耗，如LoRaWAN、BLE等。
8. 定时器和唤醒外部事件：使用硬件定时器或外部事件来唤醒设备，执行特定任务，而不是保持设备一直处于活动状态。

低功耗设计不仅有助于延长电池寿命，还有助于减少电能浪费，降低运营成本，提高可持续性，以及在某些情况下提高设备的性能和可靠性。这种设计方法在无线传感器网络、物联网、便携式医疗设备、智能家居和移动设备等领域得到广泛应用。


1. 选择低功耗组件

选择低功耗的硬件组件对于延长电池寿命至关重要。例如，使用低功耗微控制器、低功耗传感器和低功耗通信模块可以降低设备的功耗。以下是一个示例，使用Arduino平台的低功耗模式：

#include <LowPower.h>

void setup() {
  // 初始化设备
}

void loop() {
  // 设备操作
  // 进入低功耗模式
  LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF);
}

2. 优化代码

编写高效的代码可以降低CPU的功耗，从而延长电池寿命。避免使用轮询和忙等待，使用中断和睡眠模式来减少CPU的使用率。以下是一个简单的示例，使用Arduino的睡眠模式：

#include <avr/sleep.h>

void setup() {
  // 初始化设备
}

void loop() {
  // 设备操作
  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_enable();
  sleep_mode();
}

3. 优化通信

通信模块通常是嵌入式设备中的功耗热点。使用低功耗通信协议（如LoRaWAN）和适当的传输间隔来减少通信时的功耗。以下是一个使用Arduino和LoRaWAN的示例：

#include <lmic.h>

void setup() {
  // 初始化LoRaWAN模块
}

void loop() {
  // 设备操作
  // 发送数据
  LMIC_setTxData2(1, mydata, sizeof(mydata), 0);
  // 等待传输完成
  os_runloop_once();
}

4. 动态调整功耗模式

根据嵌入式设备的当前运行状态，动态调整功耗模式可以大幅降低功耗。例如，在设备不活动时切换到深度休眠模式，而在需要时切换到正常运行模式。

if (deviceActive) {
  // 正常运行模式
} else {
  // 深度休眠模式
}


当延长嵌入式设备的电池寿命是一个关键任务时，还可以考虑以下策略和示例：

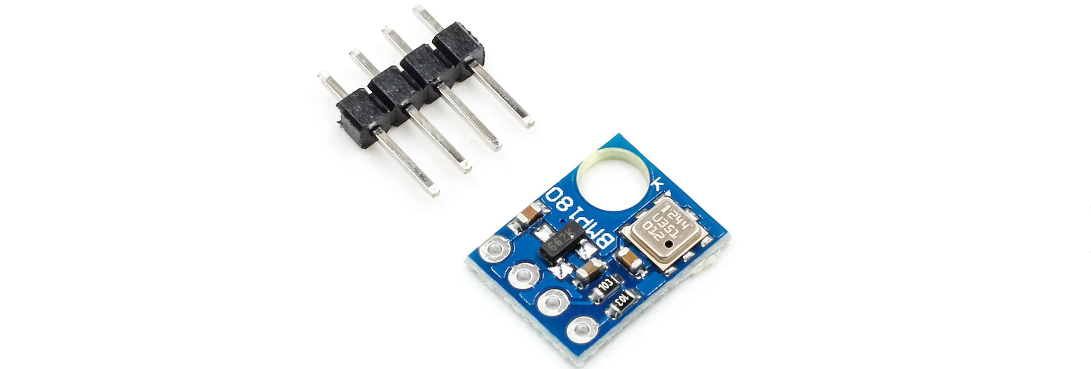

5. 低功耗传感器

使用低功耗传感器可以显著减少设备功耗。例如，使用低功耗的温度传感器，可以在需要时唤醒设备进行测量，而不是保持设备一直处于活动状态。

#include <LowPower.h>

void setup() {
  // 初始化传感器
}

void loop() {
  // 等待触发传感器事件
  // 唤醒设备
  // 进行传感器测量
  // 进入低功耗模式
  LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF);
}

6. 数据本地存储和批处理

避免频繁的数据传输，可以采用数据本地存储和批处理的方法。将数据缓存本地，定期将其传输到服务器，可以减少通信的频率，从而减少功耗。

void loop() {
  // 设备操作
  // 将数据缓存到本地
  if (shouldTransmitData()) {
    // 发送数据
  }
  // 进入低功耗模式
}

7. 电源管理单元（PMU）

一些嵌入式设备配备了电源管理单元（PMU），可以更有效地管理电源供应。PMU可以用于选择适当的电压和频率，以降低功耗。

#include <PMU.h>

void setup() {
  // 初始化PMU
}

void loop() {
  // 设备操作
  // 优化电源设置
  PMU.setVoltage(LOW);
  PMU.setFrequency(LOW);
}

8. 优化算法

对于某些应用，可以优化算法以减少计算和处理的负荷。例如，采用更简单的数据处理算法，以减少CPU使用率。

void loop() {
  // 获取传感器数据
  // 使用简化的数据处理算法
  // 发送数据
}

这些策略可以相互结合，根据具体的嵌入式设备和应用场景进行调整和优化。综合考虑这些策略，可以显著延长嵌入式设备的电池寿命，提供更可靠的运行和更长的使用时间。


9. 使用睡眠模式

许多微控制器提供不同的睡眠模式，可以根据需要选择。下面是一个示例，使用Arduino的SLEEP_MODE_PWR_DOWN模式：

#include <avr/sleep.h>

void setup() {
  // 初始化设备
}

void loop() {
  // 设备操作
  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_enable();
  sleep_mode();
  // 设备唤醒后继续执行
}

10. 优化定时器

使用硬件定时器可以在设备休眠期间唤醒设备，以执行特定的任务。以下是一个示例，使用Arduino的定时器：

#include <avr/sleep.h>
#include <avr/power.h>

void setup() {
  // 初始化定时器
  // 设置定时器周期
  // 启用定时器中断
}

void loop() {
  // 设备操作
  sleep_enable();
  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_mode();
  // 设备唤醒后执行特定任务
}

11. 优化通信和传输协议

选择低功耗通信模块，并优化传输协议以减少功耗。下面是一个示例，使用低功耗LoRaWAN库：

#include <lmic.h>

void setup() {
  // 初始化LoRaWAN模块
}

void loop() {
  // 设备操作
  if (shouldTransmitData()) {
    LMIC_setTxData2(1, mydata, sizeof(mydata), 0);
    os_runloop_once();
  } else {
    // 进入低功耗模式
    os_runloop_once();
  }
}

12. 使用低功耗库

许多嵌入式平台和开发工具提供了专门用于低功耗的库和函数。以下是一个示例，使用Arduino LowPower库：

#include <LowPower.h>

void setup() {
  // 初始化设备
}

void loop() {
  // 设备操作
  LowPower.powerDown(SLEEP_8S, ADC_OFF, BOD_OFF);
  // 设备唤醒后继续执行
}

13. 优化供电电路

设计一个高效的供电电路对于低功耗设计至关重要。使用开关电源电路，以及稳压和降压电路，可以减少功耗并延长电池寿命。以下是一个示例，使用开关电源模块：

#include <SwitchPower.h>

void setup() {
  // 初始化供电电路
}

void loop() {
  // 设备操作
  // 优化电源设置
  SwitchPower.setVoltage(3.3);
  // 进入低功耗模式
}

14. 睡眠与唤醒外部事件

除了使用内部定时器唤醒设备，你还可以使用外部事件来唤醒设备。例如，使用外部传感器检测到的事件来唤醒设备，以执行必要的任务。

void setup() {
  // 初始化外部传感器
  // 配置外部事件触发
}

void loop() {
  // 设备休眠
  // 外部事件触发唤醒
  // 执行任务
}

结论

低功耗设计是嵌入式系统开发的关键部分，可以显著延长电池寿命，提高设备的可用性。通过选择低功耗硬件组件、优化代码、优化通信、采用低功耗传感器、使用睡眠模式、优化定时器、使用低功耗库、优化供电电路，以及利用睡眠和外部事件唤醒机制，你可以根据具体项目的需求选择并应用相应的策略，实现低功耗设计的目标。

在实际应用中，综合考虑这些策略，你可以创建出功能强大、持久稳定的嵌入式设备，以满足不同领域的需求，从物联网设备到便携式医疗设备，都可以从低功耗设计中受益。低功耗设计不仅有助于延长电池寿命，还有助于减少能源消耗，从而推动可持续性和环保发展。
