手把手教你｜AB-FTView_V12数据经SQLServer导入Excel-操作法

JZGKCHINA

工控技术分享平台

一、

概述

某项目采用AB罗克韦尔的FactoryTalk View Site Edition V12.00.00版本，进行人机界面(HMI)的开发；在1#站（JTSJ-JNJP1）使用SQLServer进行存储历史数据，为了便于用户查看，可自动写入Excel表，下面逐一介绍各操作方法步骤。

二、

操作方法

2.1

操作方法（数据库视图）

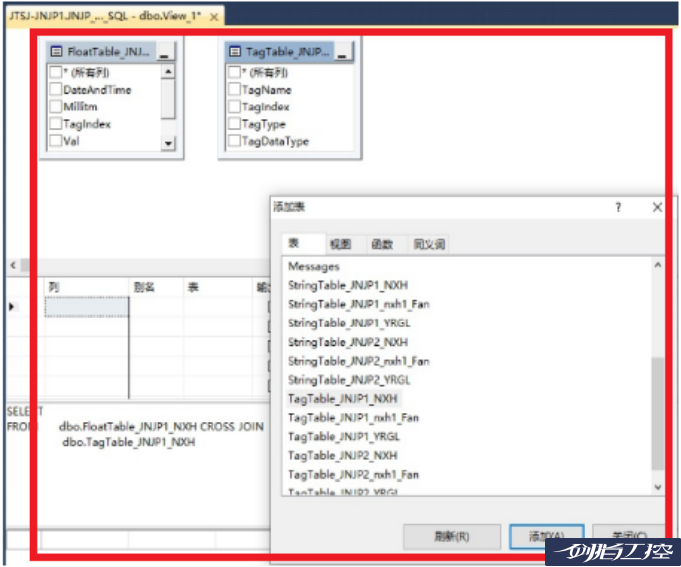

1、在数据局库内新建视图添加表（图1）；

图1 添加表

2、建立一个我们需要的表格（标签、记录时间、数据），选择TagTable表中的TagName、TagIndex元素，选择FloatTable表中的DateAndTime、Tagindex 、Val元素，并连接两个表格中都有的TagIndex元素（用鼠标拖动连接）（图2）；

图2 选择元素

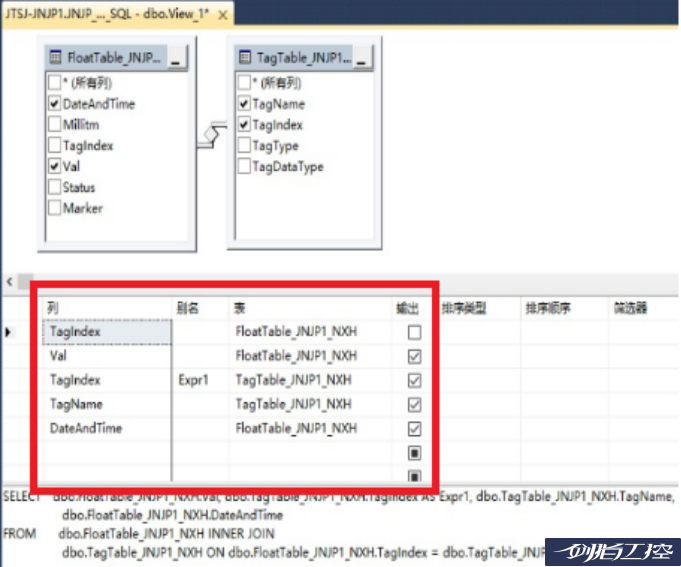

3、在下面的列表框中，取消TagIndex的输出复选框（图3）；

图3 复选框

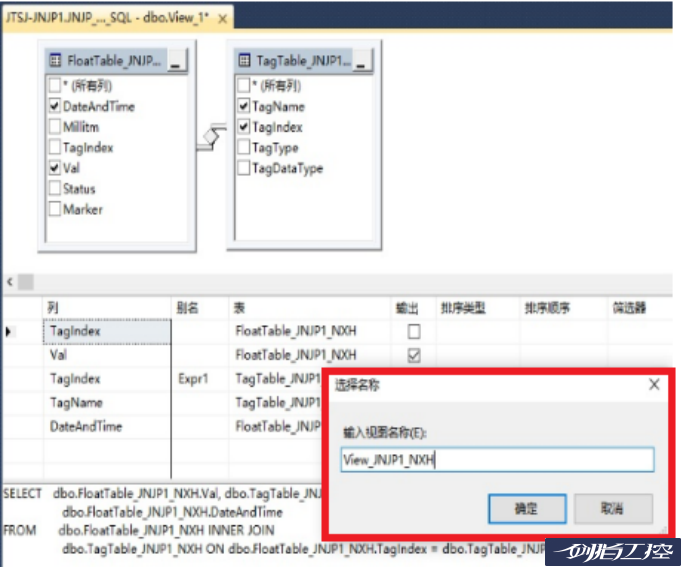

4、保存视图View_JNJP1_NXN（图4）；

图4 保存视图

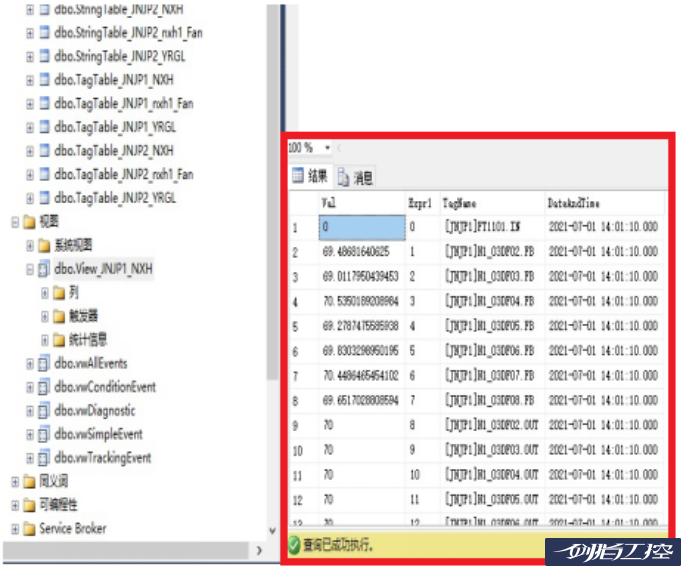

5、查看视图dbo.View_JNJP1_NXN中的数据（图5）；

图5 查看视图

2.2

操作方法（导入EXCEL）

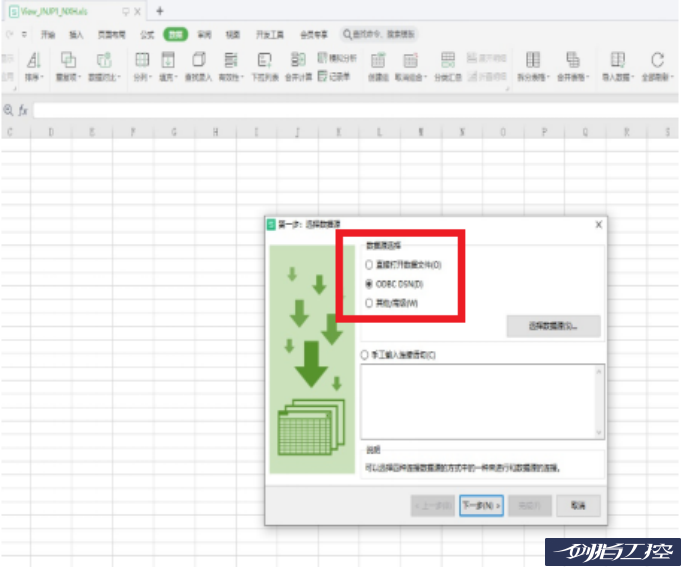

1、新建EXCEL表格，数据栏→导入数据→选择数据源ODBC，进行下一步（图6）；

图6 选择数据源

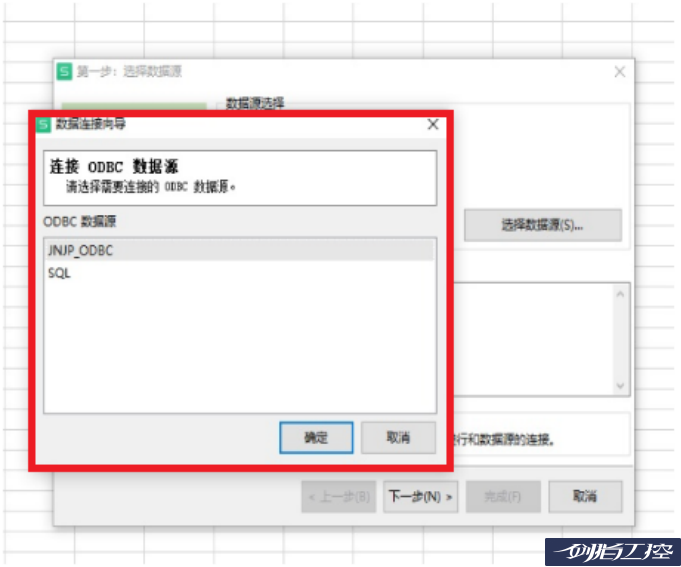

2、在数据源连接向导内连接JNJP1_ODBC数据源（图7）；

图7 连接数据源

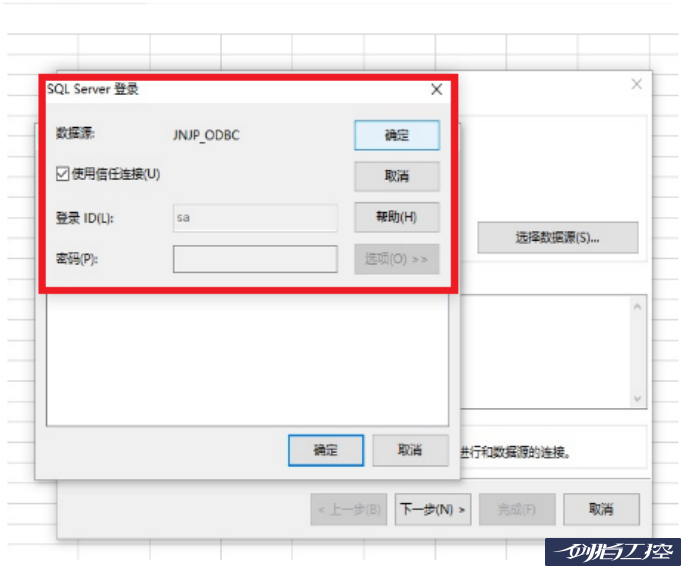

3、登陆SQL Server（图8）；

图8 登陆

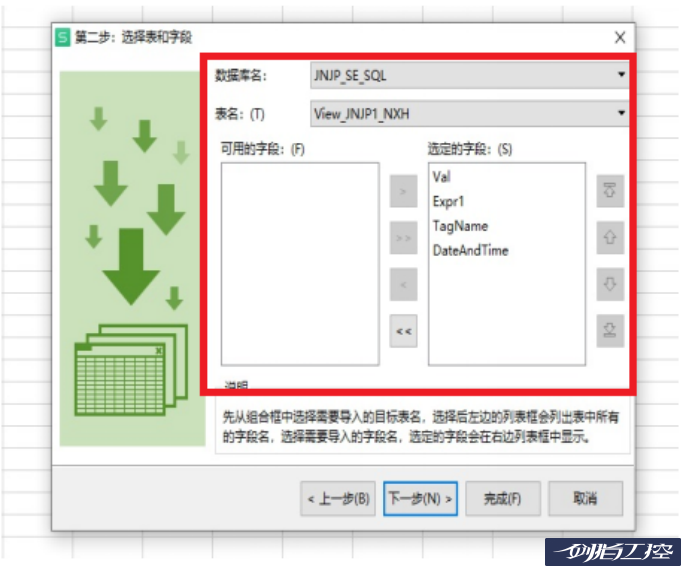

4、选择表和字段，选择数据库名、表名、字段（图9）；

图9 选择表和字段

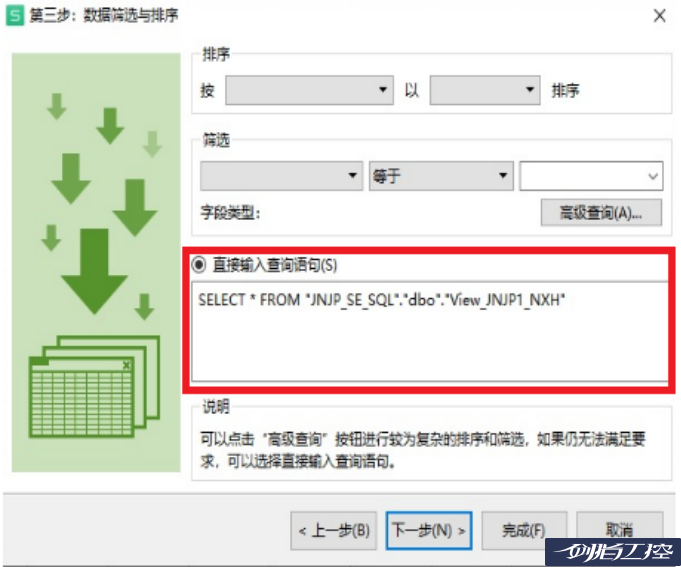

5、直接输入查询语句（图10）；

图10 查询语句

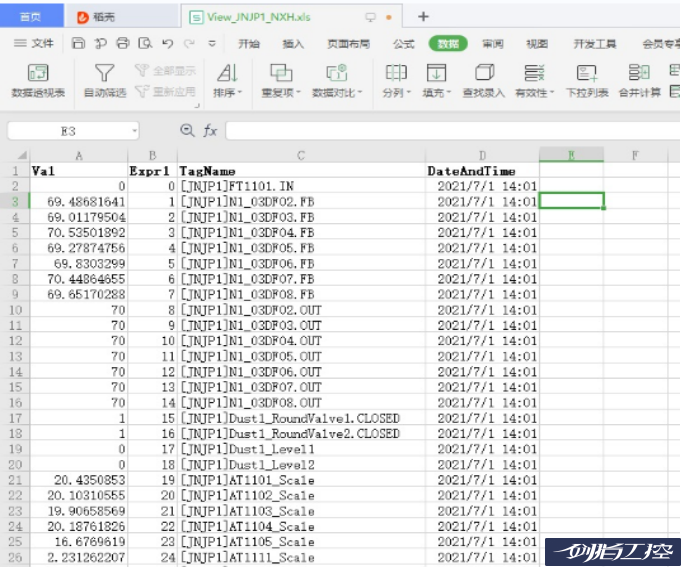

6、可以在EXCEL中看到SQL Server的数据，也可以通过EXCEL表格对这些数据继续规划、做报表，点击刷新可刷新数据（图11）。

图11 EXCEL表

2.3

操作方法（Alarm连接数据库）

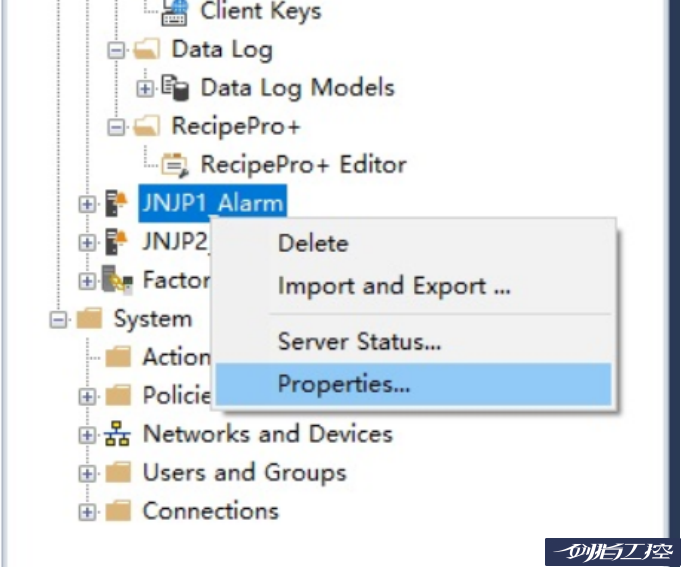

1、选择报警服务器，打开属性对话框（图12）；在属性面板中设置允许历史报警，选择服务器名（图13）；

图12 报警服务器

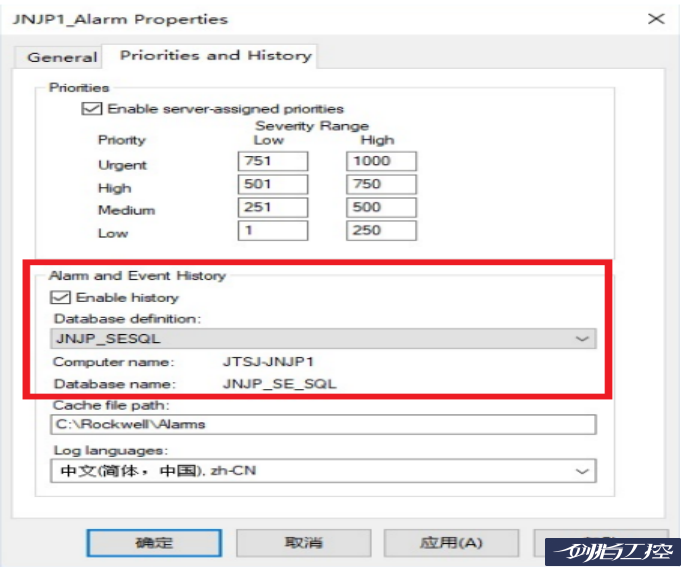

图13 历史报警设置

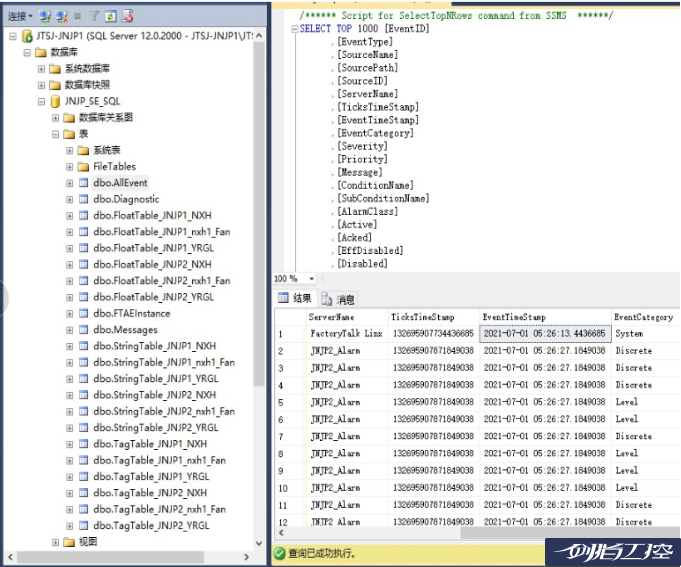

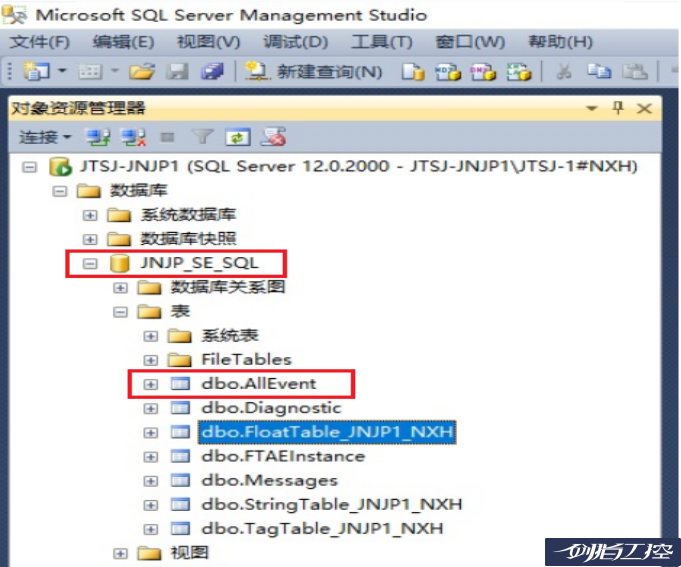

2、打开SQL Server，dbo.AllEvent为Alarm对应的表（图14）。

图14 表dbo.AllEvent

3、打开表dbo.AllEvent，可以看到Alarm历史报警存到表dbo.AllEvent中（图15）。

图15 Alarm历史报警
