jvm之方法区演变及方法区的GC解读

方法区的演进细节

首先明确：只有Hotspot才有永久代。BEA JRockit、IBMJ9等来说，是不存在永久代的概念的。原则上如何实现方法区属于虚拟机实现细节，不受《Java虚拟机规范》管束，并不要求统一

Hotspot中方法区的变化：

JDK1.6及之前

有永久代（permanet），静态变量存储在永久代上

JDK1.7

有永久代，但已经逐步 “去永久代”，字符串常量池，静态变量移除，保存在堆中

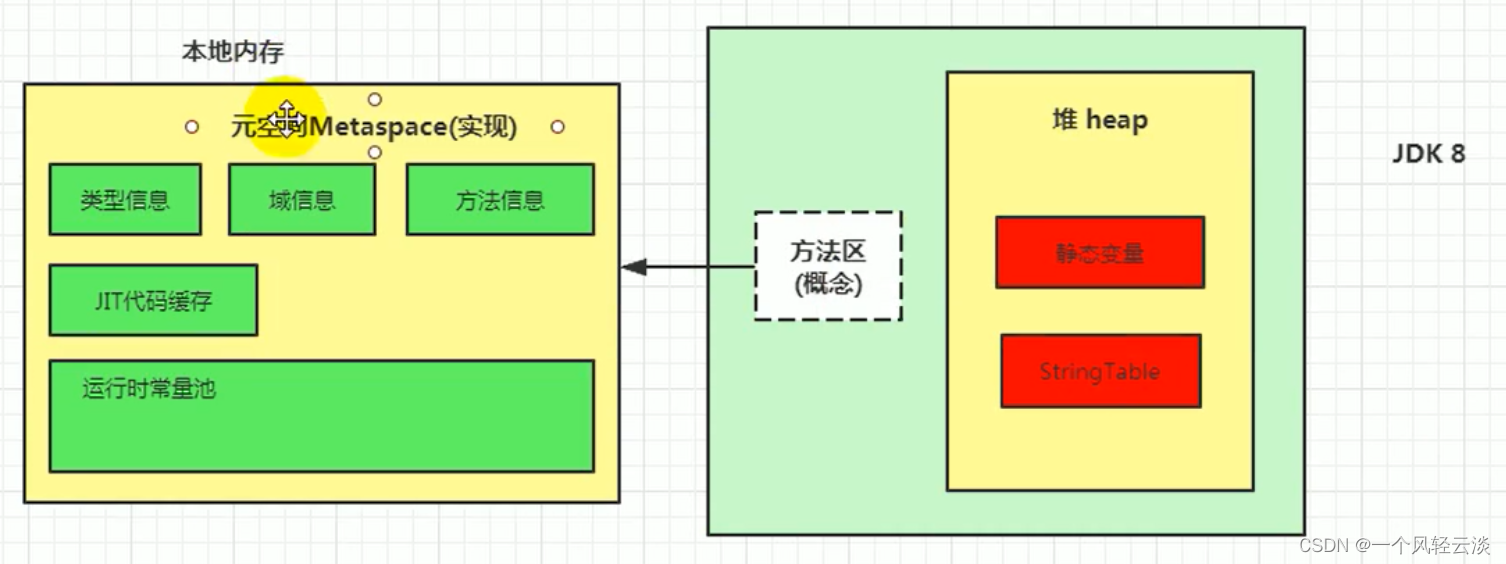

JDK1.8

无永久代,类型信息,字段,方法,常量保存在本地内存的元空间,但字符串常量池、静态变量仍然在堆中。

 为什么永久代要被元空间替代？

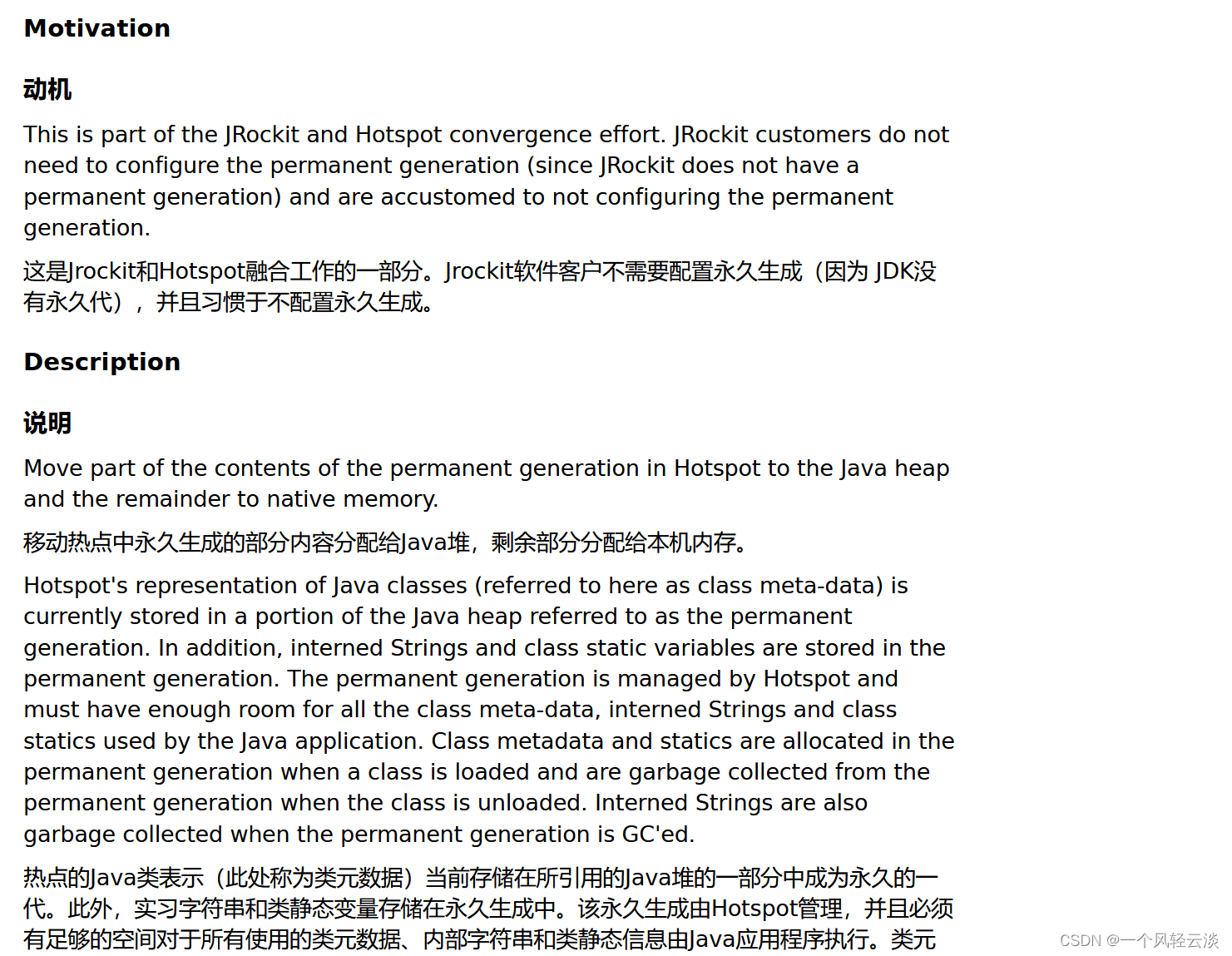

官网地址：JEP 122: Remove the Permanent Generation (java.net)

JRockit是和HotSpot融合后的结果，因为JRockit没有永久代，所以他们不需要配置永久代

随着Java8的到来，HotSpot VM中再也见不到永久代了。但是这并不意味着类的元数据信息也消失了。这些数据被移到了一个与堆不相连的本地内存区域，这个区域叫做元空间（Metaspace）。

由于类的元数据分配在本地内存中，元空间的最大可分配空间就是系统可用内存空间。

这项改动是很有必要的，原因有：

• 为永久代设置空间大小是很难确定的。在某些场景下，如果动态加载类过多，容易产生Perm区的oom。比如某个实际Web工 程中，因为功能点比较多，在运行过程中，要不断动态加载很多类，经常出现致命错误。

"Exception in thread 'dubbo client x.x connector' java.lang.OutOfMemoryError:PermGen space"

而元空间和永久代之间最大的区别在于：元空间并不在虚拟机中，而是使用本地内存。 因此，默认情况下，元空间的大小仅受本地内存限制。

• 对永久代进行调优是很困难的。

有些人认为方法区（如HotSpot虚拟机中的元空间或者永久代）是没有垃圾收集行为的，其实不然。《Java虚拟机规范》对方法区的约束是非常宽松的，提到过可以不要求虚拟机在方法区中实现垃圾收集。事实上也确实有未实现或未能完整实现方法区类型卸载的收集器存在（如JDK 11时期的ZGC收集器就不支持类卸载）。 一般来说这个区域的回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻。但是这部分区域的回收有时又确实是必要的。以前Sun公司的Bug列表中，曾出现过的若干个严重的Bug就是由于低版本的HotSpot虚拟机对此区域未完全回收而导致内存泄漏

方法区的垃圾收集主要回收两部分内容：常量池中废弃的常量和不再使用的类型

StringTable为什么要调整位置？

jdk7中将StringTable放到了堆空间中。因为永久代的回收效率很低，在full gc的时候才会触发。而full gc是老年代的空间不足、永久代不足时才会触发。

这就导致StringTable回收效率不高。而我们开发中会有大量的字符串被创建，回收效率低，导致永久代内存不足。放到堆里，能及时回收内存。

静态变量存放在那里？

/**
 * 静态引用对应的对象实体始终都存在堆空间
 * jdk7:
 * -Xms200m -Xmx200m -XX:PermSize=300m -XX:MaxPermSize=300m -XX:+PrintGCDetails
 * jdk8:
 * -Xms200m -Xmx200m-XX:MetaspaceSize=300m -XX:MaxMetaspaceSize=300m -XX:+PrintGCDetails
 */
public class StaticFieldTest {
    private static byte[] arr = new byte[1024 * 1024 * 100];
    public static void main(String[] args) {
        System.out.println(StaticFieldTest.arr);

        try {
            Thread.sleep(1000000);
        } catch (InterruptedException e){
            e.printStackTrace();
        }
    }
}

/**
 * staticobj、instanceobj、Localobj存放在哪里？
 */
public class StaticobjTest {
    static class Test {
        static ObjectHolder staticobj = new ObjectHolder();
        ObjectHolder instanceobj = new ObjectHolder();
        void foo(){
            ObjectHolder localobj = new ObjectHolder();
            System.out.println("done");
        }
    }
    private static class ObjectHolder{
        public static void main(String[] args) {
            Test test = new StaticobjTest.Test();
            test.foo();
        }
    }
}

使用JHSDB工具进行分析，这里细节略掉

 staticobj随着Test的类型信息存放在方法区，instanceobj随着Test的对象实例存放在Java堆，localobject则是存放在foo()方法栈帧的局部变量表中。

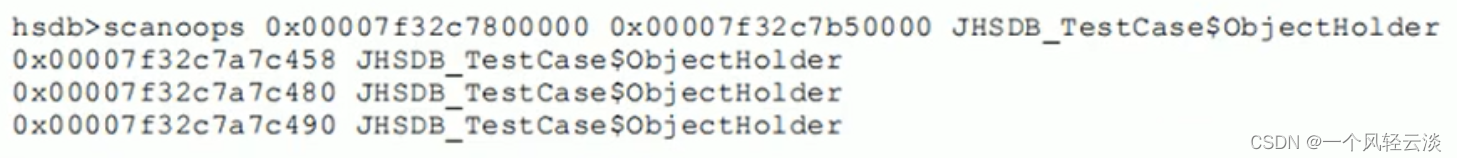

测试发现：三个对象的数据在内存中的地址都落在Eden区范围内，所以结论：只要是对象实例必然会在Java堆中分配。

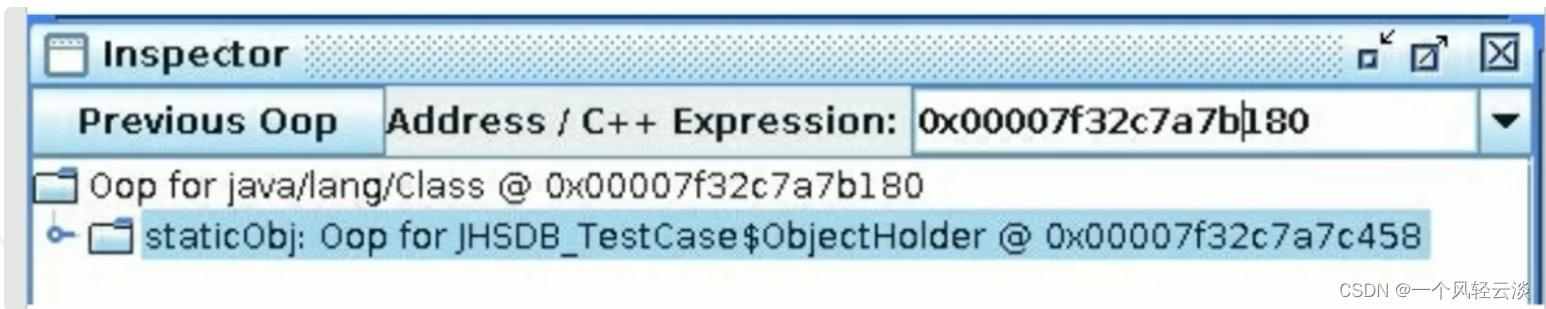

接着，找到了一个引用该staticobj对象的地方，是在一个java.lang.Class的实例里，并且给出了这个实例的地址，通过Inspector查看该对象实例，可以清楚看到这确实是一个java.lang.Class类型的对象实例，里面有一个名为staticobj的实例字段：

从《Java虚拟机规范》所定义的概念模型来看，所有Class相关的信息都应该存放在方法区之中，但方法区该如何实现，《Java虚拟机规范》并未做出规定，这就成了一件允许不同虚拟机自己灵活把握的事情。JDK7及其以后版本的HotSpot虚拟机选择把静态变量与类型在Java语言一端的映射class对象存放在一起，存储于Java堆之中，从我们的实验中也明确验证了这一点

方法区的垃圾回收

有些人认为方法区（如Hotspot虚拟机中的元空间或者永久代）是没有垃圾收集行为的，其实不然。《Java虚拟机规范》对方法区的约束是非常宽松的，提到过可以不要求虚拟机在方法区中实现垃圾收集。事实上也确实有未实现或未能完整实现方法区类型卸载的收集器存在（如JDK11时期的zGC收集器就不支持类卸载）。

一般来说这个区域的回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻。但是这部分区域的回收有时又确实是必要的。以前sun公司的Bug列表中，曾出现过的若干个严重的Bug就是由于低版本的HotSpot虚拟机对此区域未完全回收而导致内存泄漏。

方法区的垃圾收集主要回收两部分内容：常量池中废弃的常量和不再使用的类型。

先来说说方法区内常量池之中主要存放的两大类常量：字面量和符号引用。字面量比较接近Java语言层次的常量概念，如文本字符串、被声明为final的常量值等。而符号引用则属于编译原理方面的概念，包括下面三类常量：

• 类和接口的全限定名
• 字段的名称和描述符
• 方法的名称和描述符

HotSpot虚拟机对常量池的回收策略是很明确的，只要常量池中的常量没有被任何地方引用，就可以被回收。

回收废弃常量与回收Java堆中的对象非常类似。

判定一个常量是否“废弃”还是相对简单，而要判定一个类型是否属于“不再被使用的类”的条件就比较苛刻了。需要同时满足下面三个条件：

• 该类所有的实例都已经被回收，也就是Java堆中不存在该类及其任何派生子类的实例。
• 加载该类的类加载器已经被回收，这个条件除非是经过精心设计的可替换类加载器的场景，如OSGi、JSP的重加载等，否则通常是很难达成的。
• 该类对应的java.lang.Class对象没有在任何地方被引用，无法在任何地方通过反射访问该类的方法。

Java虚拟机被允许对满足上述三个条件的无用类进行回收，这里说的仅仅是“被允许”，而并不是和对象一样，没有引用了就必然会回收。关于是否要对类型进行回收，HotSpot虚拟机提供了-Xnoclassgc参数进行控制，还可以使用-verbose:class 以及 -XX:+TraceClassLoading、-XX:+TraceClassUnLoading查看类加载和卸载信息

在大量使用反射、动态代理、CGLib等字节码框架，动态生成JSP以及OSGi这类频繁自定义类加载器的场景中，通常都需要Java虚拟机具备类型卸载的能力，以保证不会对方法区造成过大的内存压力。
