你好，这里是网络技术联盟站。

作为网络工程师，对Cat6电缆肯定不陌生。当Cat6首次推出时，其实它引发了一系列讨论和争议，因为与之前的Cat5e电缆相比，它的成本高出约50%。这一成本差距让许多安装人员望而却步，但随着时间的推移，Cat6电缆的价格逐渐下降，增加的成本也变得更加容易接受。更重要的是，Cat6电缆提供了比Cat5e更大的带宽和更高的数据传输速率，因此已经成为新安装的基本要求，以支持千兆位网络应用并支持高达250MHz的带宽。本文将深入探讨Cat6电缆及其网络应用的神秘面纱，以帮助您了解为什么它如此重要以及何时选择使用它。

让我们直接开始！

什么是Cat6电缆？

Cat6电缆，全称Category 6电缆，是一种用于网络连接的高性能双绞线以太网电缆。它是由电子工业协会（EIA）和电信工业协会（TIA）所定义的以太网电缆标准之一。Cat6电缆以其出色的性能特点和广泛的应用领域而闻名，是当今许多网络布线项目的首选选择。

1. Cat6电缆的结构

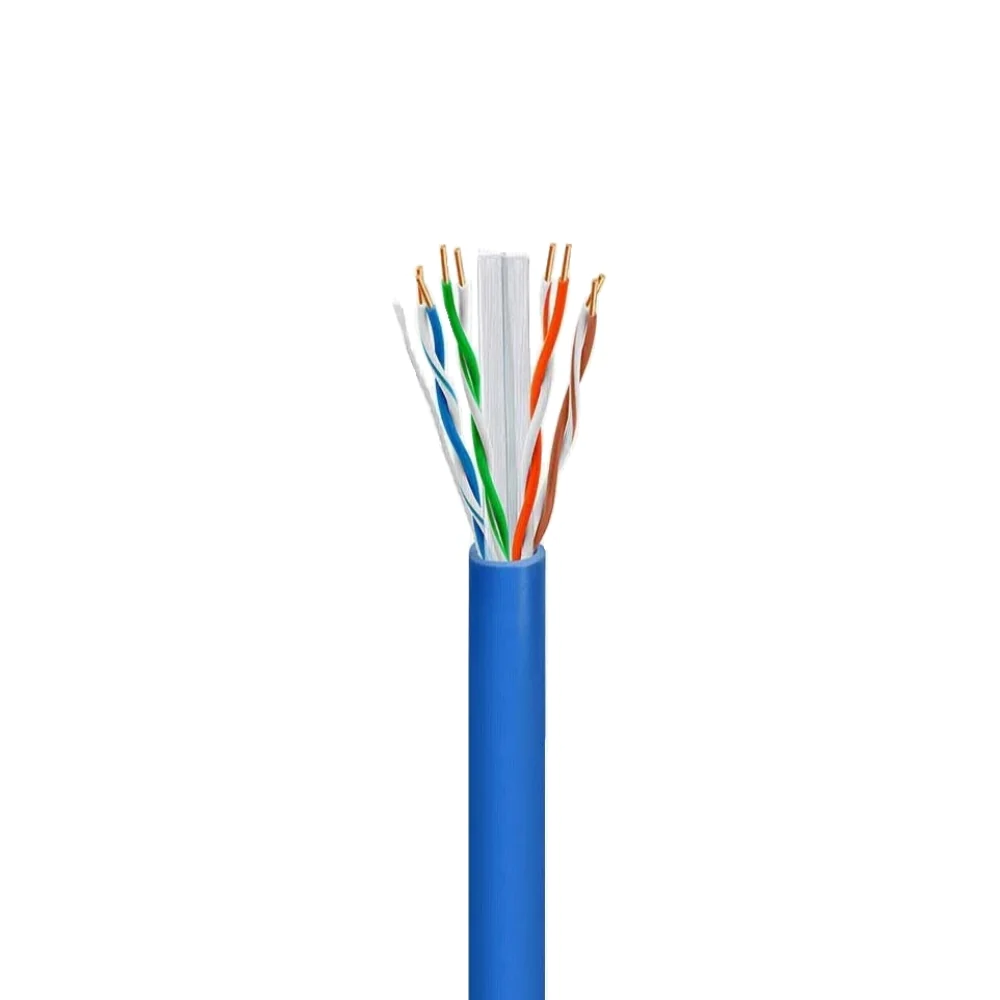

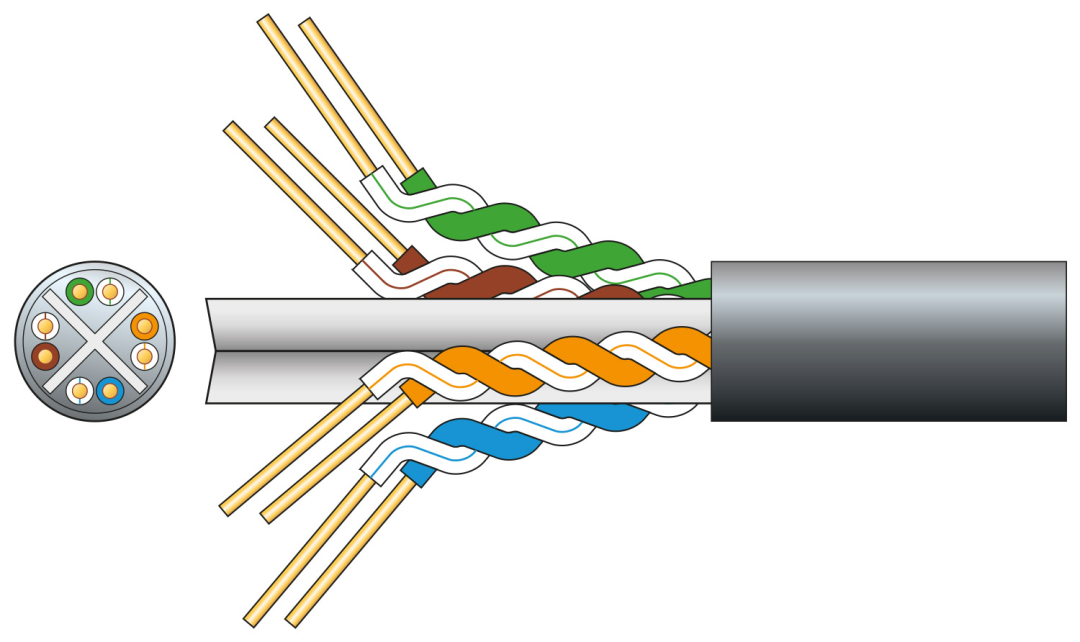

Cat6电缆通常由四对双绞线组成，每对双绞线都由一组绝缘的铜导线组成。这些铜导线经过精确的绝缘和编织，以降低电磁干扰的影响。电缆的外部包覆通常采用PVC（聚氯乙烯）或低烟无卤（LSZH）等材料，以确保电缆的保护和耐用性。

2. Cat6电缆的连接方式

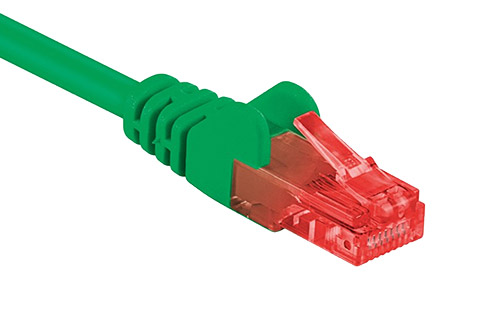

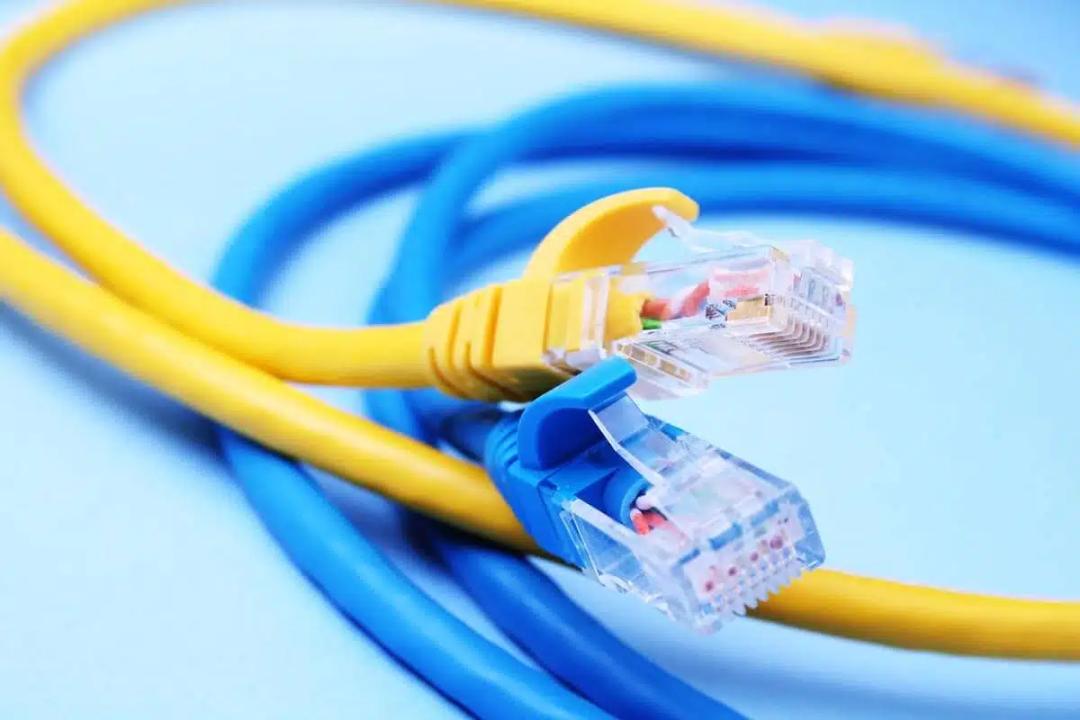

Cat6电缆可以通过多种方式连接到网络设备，其中最常见的方式是使用RJ45连接器。这些连接器允许Cat6电缆插入到计算机、路由器、交换机和其他网络设备的端口中，以建立网络连接。此外，Cat6电缆还可以通过连接器、接插片或梯形插孔等方式连接到不同类型的设备，具体取决于网络布线的需求和拓扑结构。

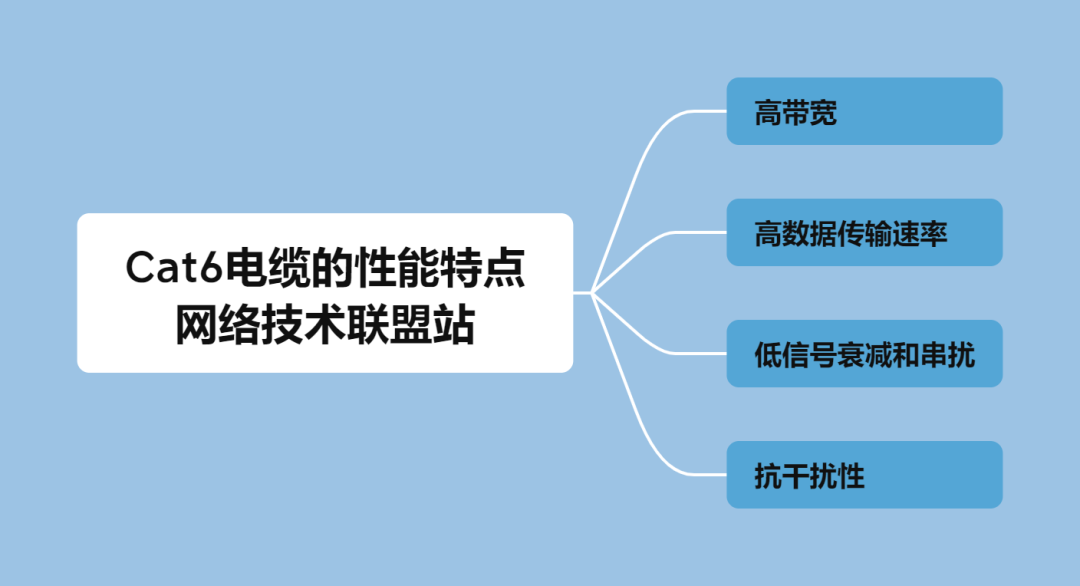

3. Cat6电缆的性能特点

Cat6电缆之所以备受青睐，是因为它具有一系列卓越的性能特点，适用于各种不同的网络环境和应用场景：

3.1 高带宽

Cat6电缆提供了高带宽的能力，通常支持高达250MHz的带宽。这意味着它能够传输更多的数据流量，使其适用于需要高速数据传输的网络。

3.2 高数据传输速率

理论上，Cat6电缆可以支持高达10Gbps（千兆位每秒）的数据传输速率。这意味着它可以轻松应对大规模数据传输、视频流媒体和其他高带宽需求的应用。

3.3 低信号衰减和串扰

Cat6电缆的设计降低了信号衰减和串扰的可能性。这意味着数据可以以更高的质量和稳定性传输，减少了网络中出现错误和数据包丢失的可能性。

3.4 抗干扰性

Cat6电缆采用了更严格的屏蔽技术，以减少外部干扰对信号的影响。这使得它更适合在嘈杂的工业环境或高密度的办公楼中使用。

4. Cat6电缆的应用领域

1. 企业网络：Cat6电缆在企业网络中非常常见。它提供了更高的数据传输速率和更大的带宽，适用于大型办公楼、校园网络、数据中心等需要高性能网络的地方。Cat6电缆对于支持多种数据和应用，如文件传输、视频会议和云应用等，非常重要。

企业网络一般选用屏蔽六类电缆（STP）

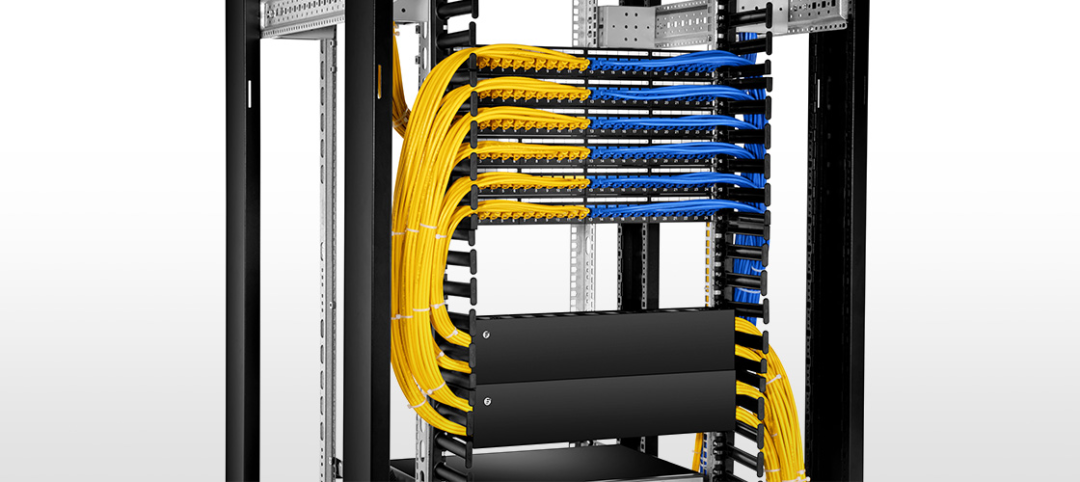

1. 数据中心：数据中心需要高速、高带宽的网络连接来支持大规模的数据存储和处理。Cat6电缆提供了卓越的性能，适用于连接服务器、存储设备和网络设备，确保数据在数据中心内快速传输。

数据中心一般选用屏蔽六类电缆（STP）

1. 高清视频监控：视频监控系统通常需要高带宽的网络连接，以传输高清视频流。Cat6电缆能够满足这些需求，使其成为监控摄像头与监控中心之间的首选连接方式。

高清视频监控一般选用非屏蔽六类电缆（UTP）

1. 高性能计算（HPC）：HPC环境需要大规模的数据传输和高速网络连接，以进行复杂的科学计算和模拟。Cat6电缆的高性能能够满足HPC集群节点之间的快速数据传输需求。
2. 家庭网络：在家庭网络中，Cat6电缆逐渐成为首选选择。它可以支持多个设备同时连接到家庭网络，以满足流媒体、在线游戏和智能家居设备等高带宽需求。

家庭网络一般选用非屏蔽六类电缆（UTP）

1. 供电（PoE）应用：Cat6电缆在支持PoE技术的应用中表现出色。PoE允许通过网络电缆传输电力，用于供电IP摄像头、VoIP电话、无线接入点和其他设备。Cat6电缆对于PoE应用非常适用，因为它能够提供更稳定的电力传输和更少的电力损耗。

供电（PoE）应用一般选用CMR或CMP Cat6电缆

Cat6电缆与Cat5e电缆

Cat6电缆与Cat5e电缆在物理连接上是兼容的，它们都使用相同类型的RJ45连接器，可以插入相同的以太网插孔。这意味着您可以将Cat6电缆插入Cat5e电缆所能插入的设备中，而无需更换插头或端口。

然而，需要注意的是，尽管它们在物理连接上兼容，但Cat6电缆和Cat5e电缆在性能和规范上存在重要差异。

主要的差异包括：

1. 带宽和速度：Cat6电缆具有更高的带宽和更高的数据传输速率，通常支持高达250MHz的带宽和千兆位以太网（Gigabit Ethernet）速度。而Cat5e电缆的带宽和速度较低，通常限制在100MHz的带宽和百兆位以太网速度。
2. 抗干扰性：Cat6电缆采用了更严格的屏蔽技术，以减少外部干扰对信号的影响。这使得Cat6电缆更适合在嘈杂的环境中使用，而Cat5e电缆的抗干扰性较弱。
3. 信号衰减和串扰：Cat6电缆设计更精确，可以减少信号衰减和串扰，提供更稳定的数据传输。

因此，尽管Cat6电缆和Cat5e电缆可以物理上连接到相同的设备，但如果您要利用Cat6电缆的高性能，您还需要确保整个网络链路，包括交换机、路由器和其他网络设备，都支持Cat6的性能规范。如果您的网络中的任何一部分仍然使用Cat5e电缆或不支持Cat6的高速性能，那么整个网络的性能将会受到限制，不能充分发挥Cat6电缆的潜力。

非屏蔽与屏蔽六类线，如何区分？

非屏蔽六类（UTP Cat6）电缆和屏蔽六类（STP Cat6）电缆之间的主要区别在于它们在抗干扰方面的设计和性能。

非屏蔽六类电缆 (UTP Cat6)

• 屏蔽性能较低：UTP Cat6电缆的主要特点是它不包含额外的屏蔽层或箔层来防止电磁干扰（EMI）。
• 主要用途：UTP Cat6电缆适用于一般家庭网络、企业内部网络、小型办公室和许多其他常见网络环境。它们通常用于室内走线，如连接计算机到墙壁插座或连接设备到网络交换机。

屏蔽六类电缆 (STP Cat6)

• 强大的屏蔽性能：STP Cat6电缆包括屏蔽层或箔层，用于阻止外部电磁干扰对信号的影响。这使得它们在高干扰环境下具有更好的抗干扰性能。
• 主要用途：STP Cat6电缆通常用于对电磁干扰非常敏感的环境，例如数据中心、工业环境、高速网络（如10GbE）和室外应用。它们在需要更高信号质量和可靠性的地方非常有用。

如果您的网络环境中存在较少的电磁干扰或只需一般性能，那么UTP Cat6电缆可能足够。但如果您需要更高的抗干扰性能，或者将电缆安装在高干扰环境中，那么STP Cat6电缆可能是更好的选择，尤其是在支持高速网络（如10GbE）的情况下。

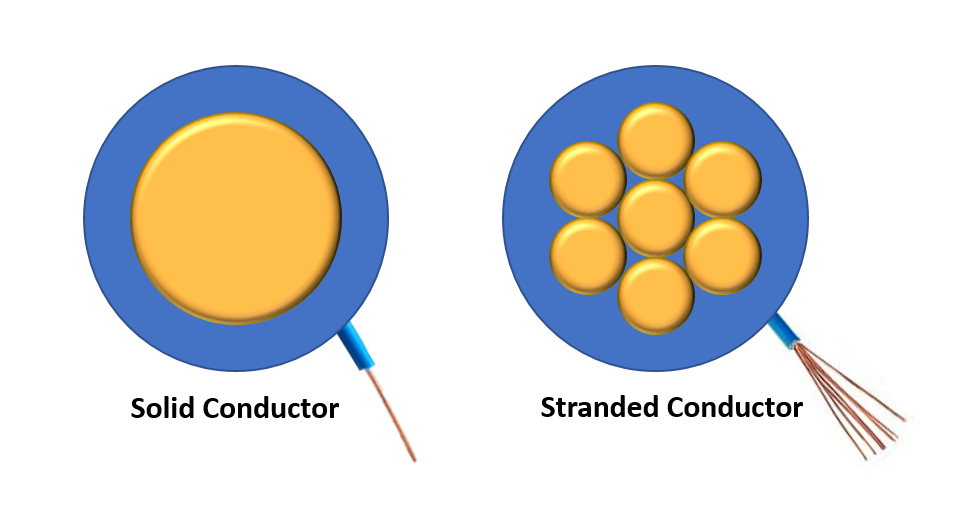

实心 VS 绞合 Cat6 电缆

实心电缆 (Solid Cable)

• 耐用性高：实心电缆由单块铜导线构成，因此它们非常坚固和耐用。这使得它们非常适合永久安装，如在墙壁内或室外使用。
• 信号传输距离较长：由于较低的信号损耗，实心电缆通常可以支持较长的信号传输距离。这对于连接远离网络交换机或路由器的设备非常有用。
• 低衰减：实心电缆通常具有较低的信号衰减，这使得它们适合需要保持信号质量的高速数据传输环境。

绞合电缆 (Stranded Cable)

• 灵活性高：绞合电缆由多个细铜线绞合在一起，因此非常灵活。这使得它们适合用于需要频繁移动或弯曲电缆的场景，如在办公桌周围。
• 短距离连接：由于其较高的信号损耗，绞合电缆通常适用于较短距离的连接，例如连接计算机到墙壁插座或连接设备到网络交换机的附近。
• 适用于跳线：绞合电缆通常用于跳线，连接工作站的网络接口卡（NIC）和墙壁插座之间，或在数据中心的配线架、集线器和机架安装设备之间。

如果您需要永久安装或需要长距离的连接，实心电缆可能更适合。如果您的应用需要灵活性，并且连接较短，绞合电缆可能是更好的选择。通常，在网络布线项目中，实心电缆用于主干连接，而绞合电缆用于跳线或连接到设备的最后一段。最终的选择应根据您的具体网络需求和预算来确定。

Cat6电缆的安装和维护

安装要求

Cat6电缆的性能取决于正确的安装。以下是一些安装Cat6电缆时需要考虑的要点：

正确的布线路径

确保电缆的布线路径尽可能短且避免过多的弯曲。这有助于减少信号衰减和干扰。

合适的连接器

选择高质量的连接器，以确保连接的稳定性和性能。Cat6电缆通常使用RJ-45连接器。

屏蔽和接地

在需要的情况下，使用屏蔽电缆以减少外部干扰。同时，确保连接器和设备的正确接地以提高信号质量。

维护和测试

一旦安装完成，定期维护和测试Cat6电缆是确保网络性能的关键。以下是一些维护和测试的注意事项：

规定的维护计划

制定定期的维护计划，包括定期检查连接器和电缆的物理状态，以及清除可能影响信号质量的污垢和灰尘。

信号质量测试

定期进行信号质量测试，以确保电缆仍然满足性能要求。这包括使用测试仪器来测量带宽、数据传输速率和信号干扰等参数。

结论

Cat6电缆的出现改变了网络布线的游戏规则。虽然它在首次推出时相对昂贵，但随着时间的推移，它的价格下降，变得更加经济实惠。Cat6电缆的高带宽、高数据传输速率以及卓越的抗干扰性使其成为现代网络应用的理想选择。它广泛应用于企业网络、数据中心、视频监控、高性能计算等各种领域，为用户提供快速、可靠的网络连接。

所以想问下在看本文的朋友们，您的公司或者家里使用的是Cat6吗？如果不是，那请问用的是啥呢？
