使用MCUXpresso IDE将数据、函数与文件存入指定位置

在进行MCU开发时，根据实际需要，将数据、函数与文件存入指定位置，对合理使用存储器的十分重要。经常有客户问如何将某一数据、函数或文件存入指定的地址空间，结合客户的问题，本文主要对此进行讲解。

构建工程后 代码与数据的默认存放位置

以LPC54628中helloworld例程为例，开发环境：MCUXpresso IDE。

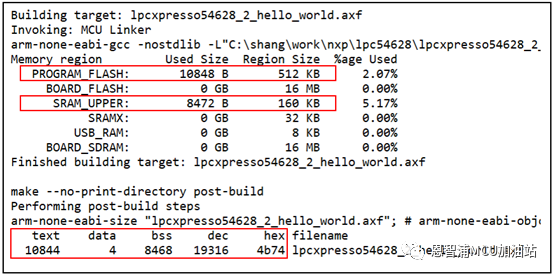

构建工程(Build)后，内存分配如以下console窗口所示：

其中.text，.data，.bss，.dec与Flash，RAM的关系如下所示：

自定义Flash与RAM分区

为了将某一数据、函数或文件存入指定的地址空间，我们先要自定义分区。

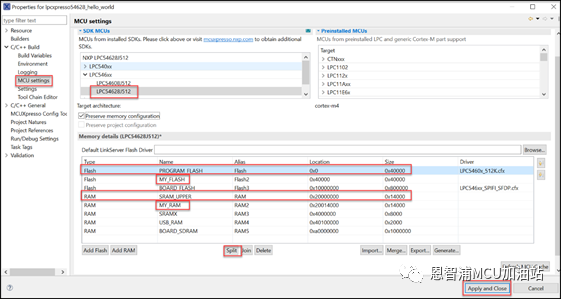

打开工程属性设置界面，在MCU settings选项中分区出MY_FLASH与MY_RAM两个区用于测试，可以自定义这两个区的大小，如下所示：

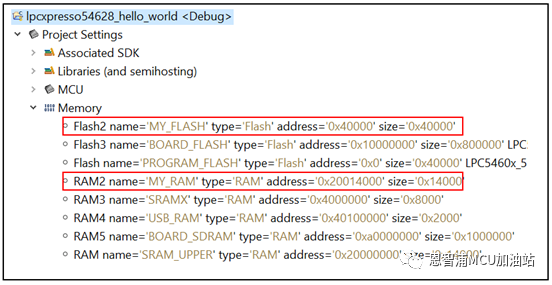

配置完Flash与RAM之后，点击Apply and Close后会在工程栏看到我们分区出来的Flash2和RAM2，如下所示：

数据存入指定位置

1) 变量与常量默认存放位置

我们先查看变量和数组的默认位置。例如：

初始化过的变量：uint16_t value1 = 1;

未初始化的数组：char data_buffer1[1024];

常量数组： const char data_buffer2[1024] = "hello nxp";

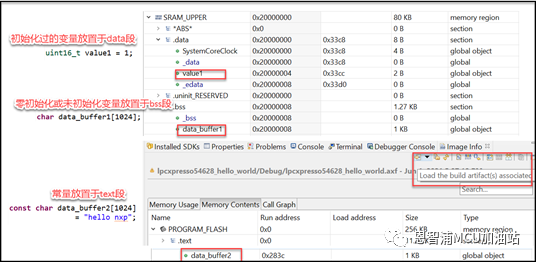

使用MCUXpressoIDE自带的Image Info窗口来查看数组存放位置：

可读写变量和数组默认存放在名为“SRAM_UPPER”的RAM（0x20000000-0x20014000）中，const类型的数组存放在名为“PROGRAM_FLASH”的Flash（0x0-0x40000）中。

2）将指定的变量与常量存入指定位置

将数组存入自定义的Flash与RAM中，需要调用C语言中的

__attribute__ ((section(#type#bank)))

例如 将数据放入Flash2的 .text中

__attribute__ ((section("text_Flash2"".$Flash2"))) + 数据声明

官方已封装并定义到cr_section_macros.h中，__DATA(RAM2)将可读写数组放入RAM2的.data段，__RODATA(Flash2)指将只读数组放入Flash2的 .rodata段，即：

__DATA(RAM2) char data_buffer3[1024];

__RODATA(Flash2) const chardata_buffer4[1024] = "hello nxp";

注意使用时要先包含头文件 #include "cr_section_macros.h".

全局变量和数组存放在名为“MY_RAM”的自定义RAM2（0x20014000-0x20028000）中，只读的const类型数组存放在名为“MY_FLASH”的自定义Flash2（0x40000-0x80000）中。

函数存入指定位置

1）function默认放置位置

代码默认会放置在名为“PROGRAM_FLASH”的Flash（0x0-0x40000）中，定义函数

int hello1(void)

{

return 1;

}

2）function存入指定位置

将函数存入指定Flash，需要调用C语言中的这个定义：

__attribute__ ((section(#type#bank)))

如函数存入Flash2中，可以写作：

__attribute__ ((section("text_Flash2"".$Flash2")))+函数声明

同样官方进行了封装，使用__TEXT(Flash2)+函数声明即可。

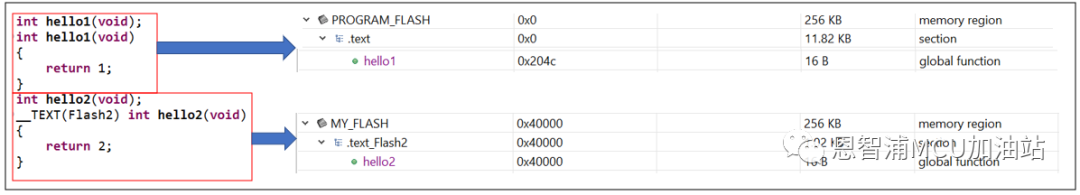

更改代码放置位置的方法如下所示，将代码存入名为“MY_FLASH”的自定义Flash（0x40000-0x80000）中，定义函数：

__TEXT(Flash2) int hello2(void)

{

return 2;

}

指定文件存放到指定位置

当存在大量函数需要存入指定Flash时，使用__TEXT(Flash)的方法设置每一个函数就略显笨拙。

如需要某个C源文件中的所有函数放入指定Flash区域，只需将编译完成的.o文件放入指定Flash即可。

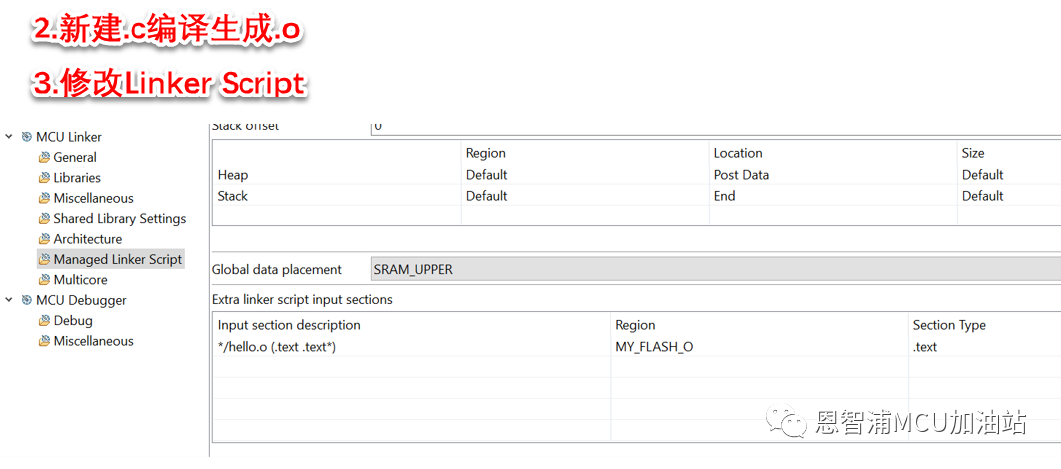

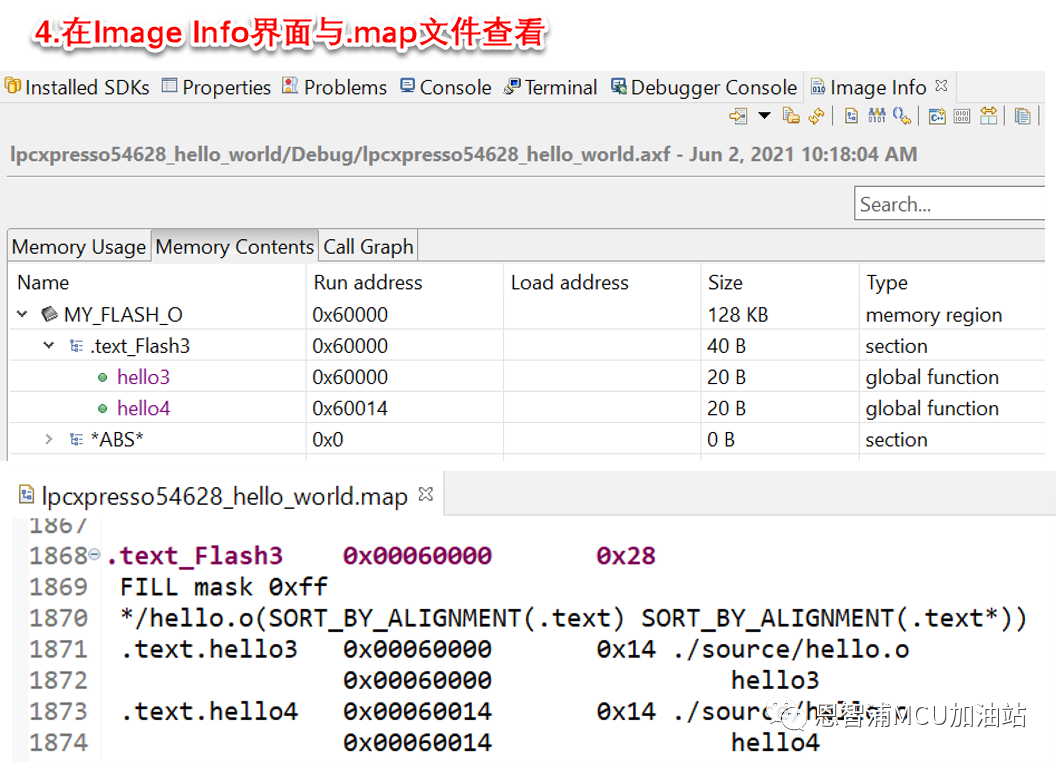

我们新分区出名为“MY_FLASH_O”的Flash3，在source文件夹下新建hello.c，编译生成hello.o，并配置Linker Script将hello.o放入新分区出的Flash中，如下：

本文涉及到的演示代码，可以在NXP社区下载。
