助力工业物联网，工业大数据之服务域：可视化工具Grafana介绍【三十八】

前言

项目所需工具: 链接：https://pan.baidu.com/s/1sIa8nninf2Fz6YqE3vUpqQ?pwd=5wr3 提取码：5wr3 –来自百度网盘超级会员V4的分享

08：可视化工具Grafana介绍

• 目标：了解Grafana的功能及特点
• 路径
  • step1：功能
  • step2：特点
• 实施
  • https://grafana.com/



  • 功能：Grafana是一个跨平台的开源的度量分析和可视化工具，可以通过将采集的数据查询然后可视化的展示，并及时通知
  • 特点
    • 展示方式多样：快速灵活的客户端图表，面板插件有许多不同方式的可视化指标和日志，官方库中具有丰富的仪表盘插件，比如热图、折线图、图表等多种展示方式
    • 数据源丰富：Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB等
    • 多种通知提醒：以可视方式定义最重要指标的警报规则，Grafana将不断计算并发送通知，在数据达到阈值时通过Slack、PagerDuty等获得通知
    • 混合展示：在同一图表中混合使用不同的数据源，可以基于每个查询指定数据源，甚至自定义数据源
    • 注释：使用来自不同数据源的丰富事件注释图表，将鼠标悬停在事件上会显示完整的事件元数据和标记
    • 过滤器：Ad-hoc过滤器允许动态创建新的键/值过滤器，这些过滤器会自动应用于使用该数据源的所有查询
• 小结
  • 了解Grafana的功能及特点

09：可视化工具Grafana部署

目标：实现可视化工具Grafana的部署

实施

上传安装

cd ~
rz
yum install -y  grafana-7.5.3-1.x86_64.rpm

启动服务

# 设置开机自启动
systemctl enable grafana-server
# 启动服务
systemctl start grafana-server
# 查看服务状态
systemctl status grafana-server

验证：http://node1:3000/

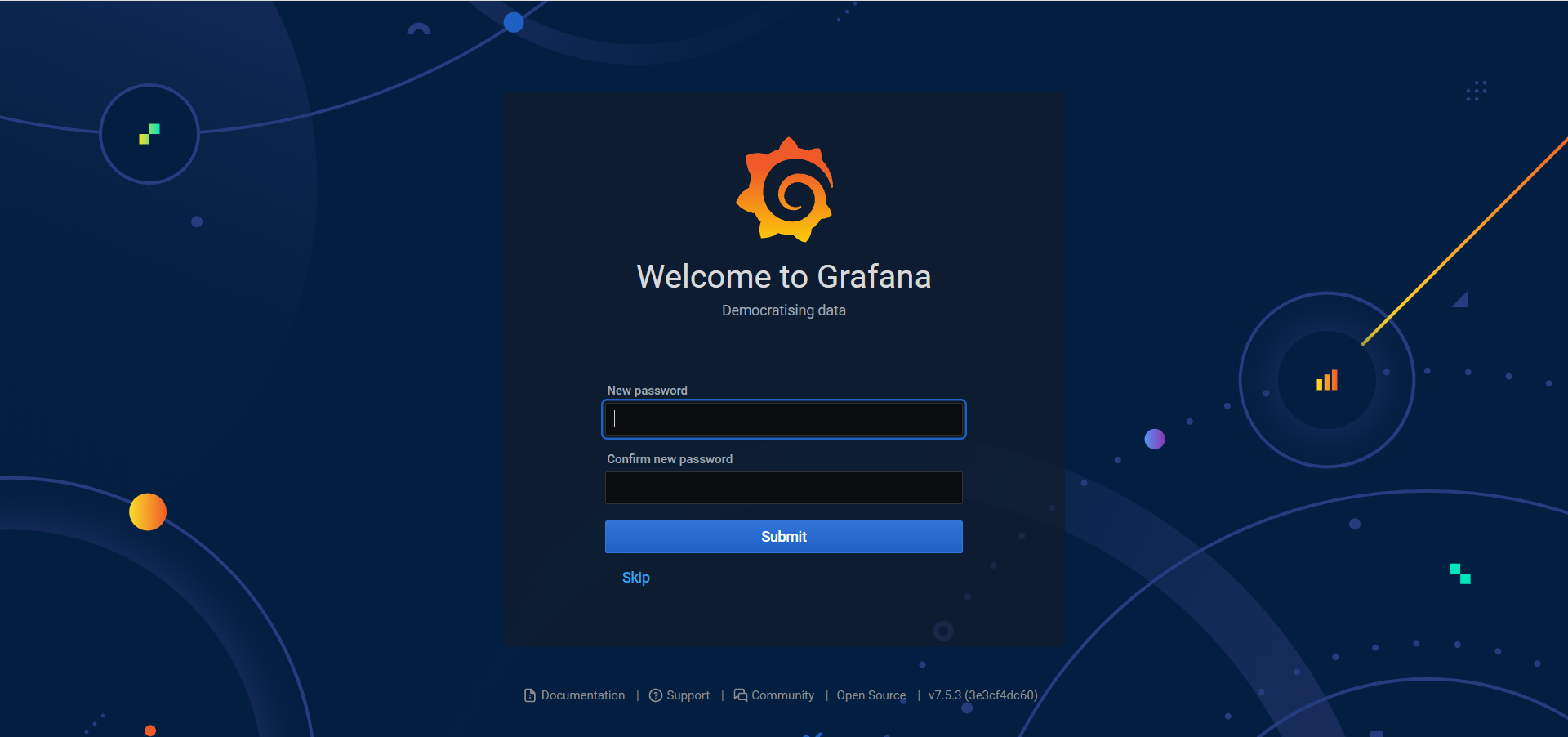

• 默认用户名密码均为admin

• 可以自行修改

• 进入主界面

小结

• 实现可视化工具Grafana的部署

10：Grafana集成Prometheus

• 目标：实现Grafana集成Prometheus
• 实施

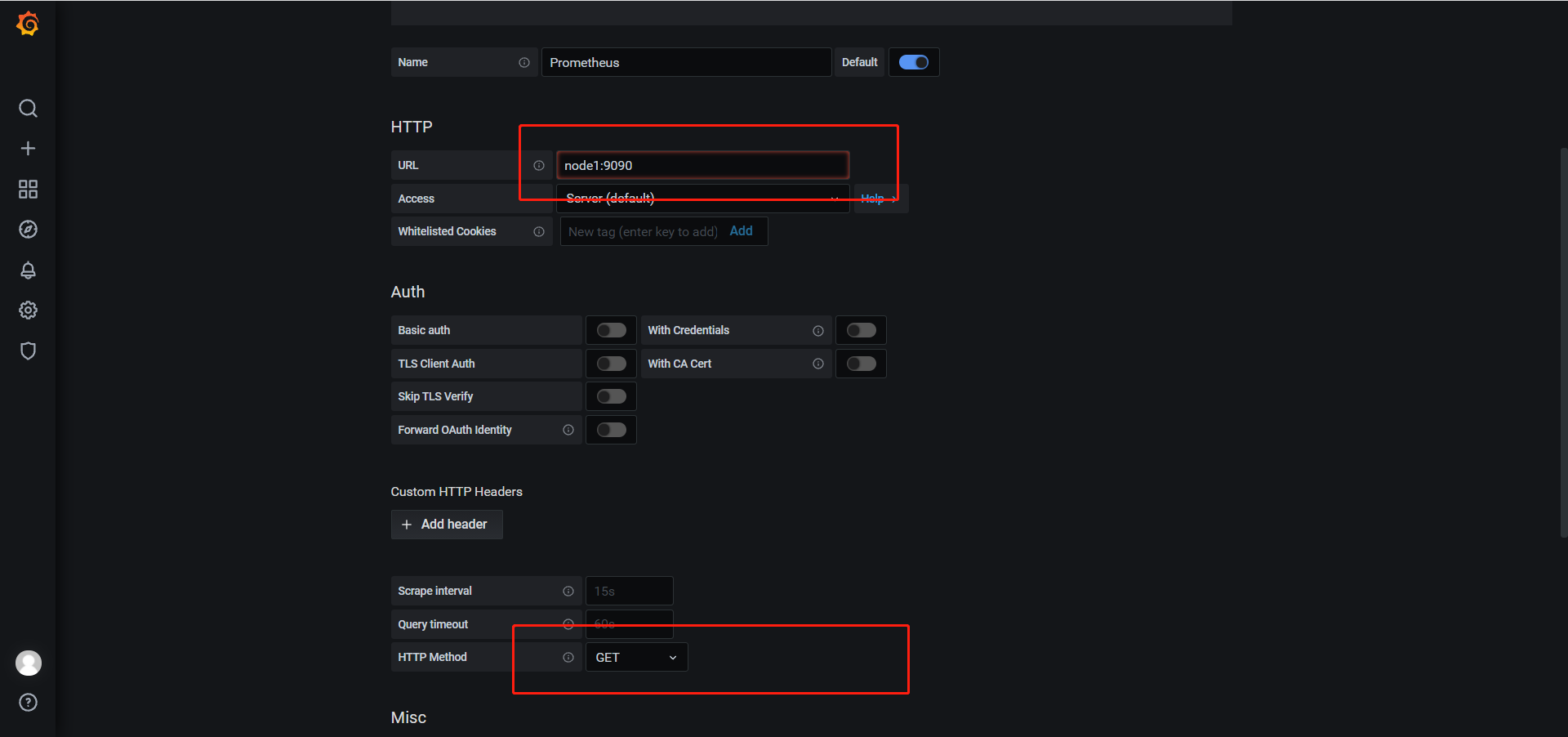

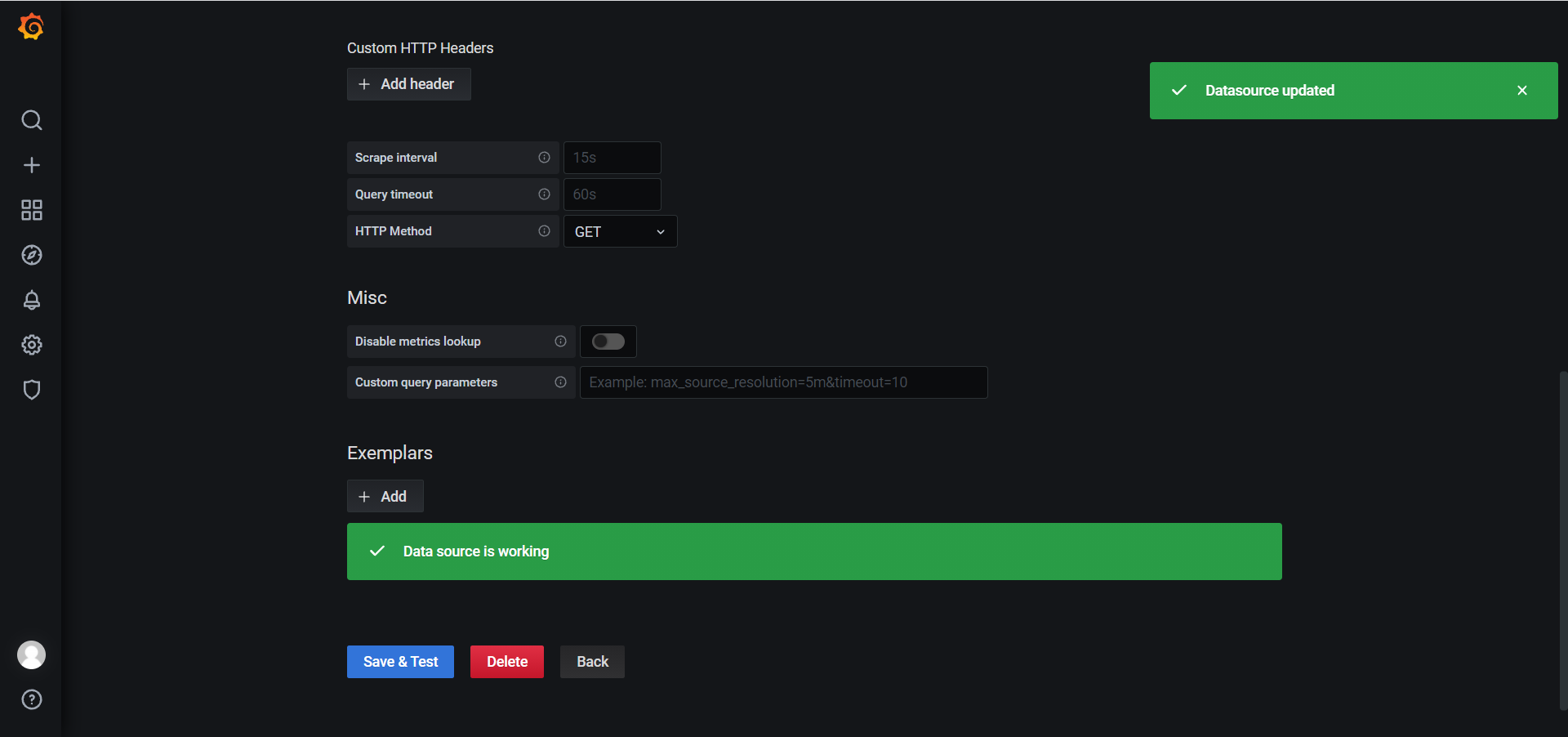

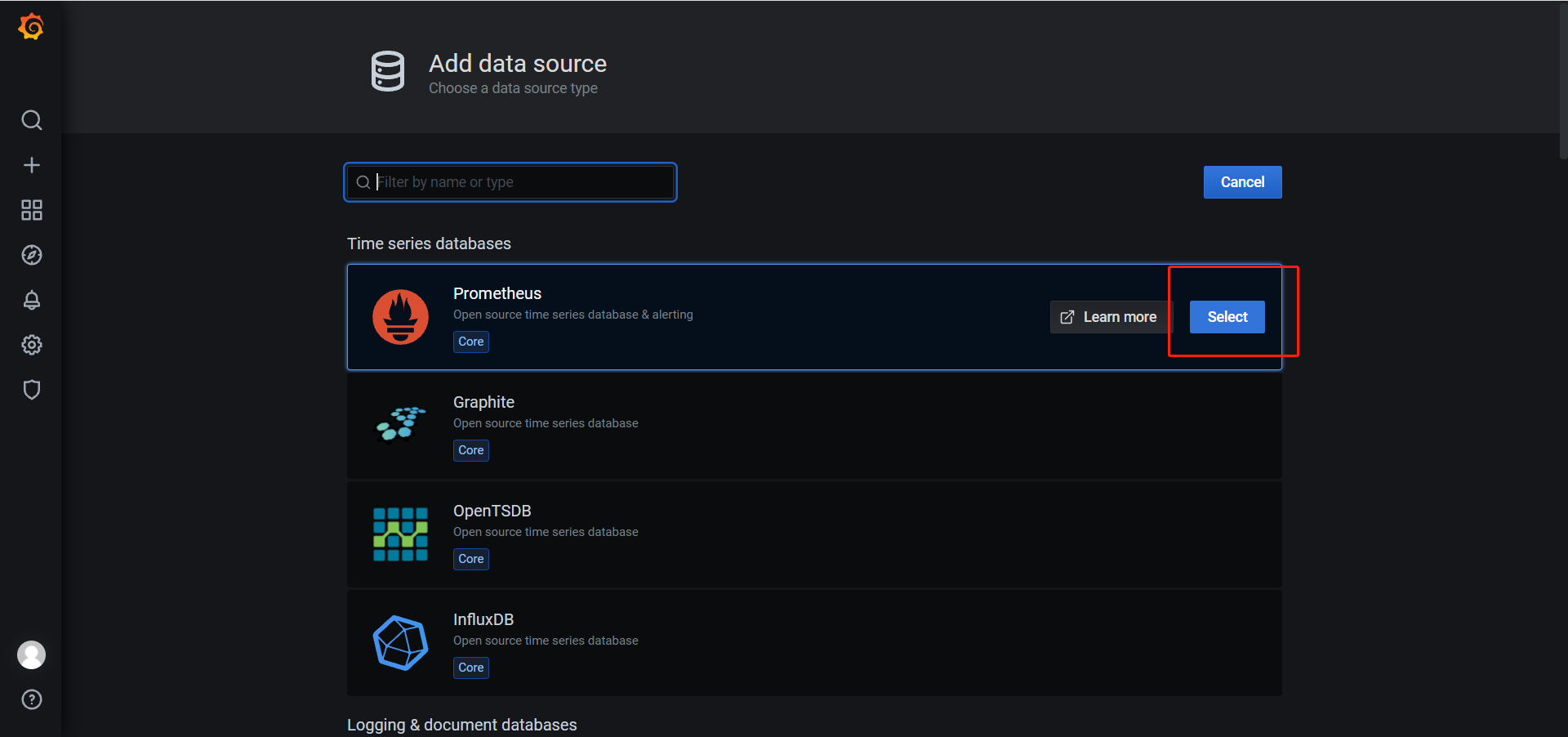

  • 添加数据源

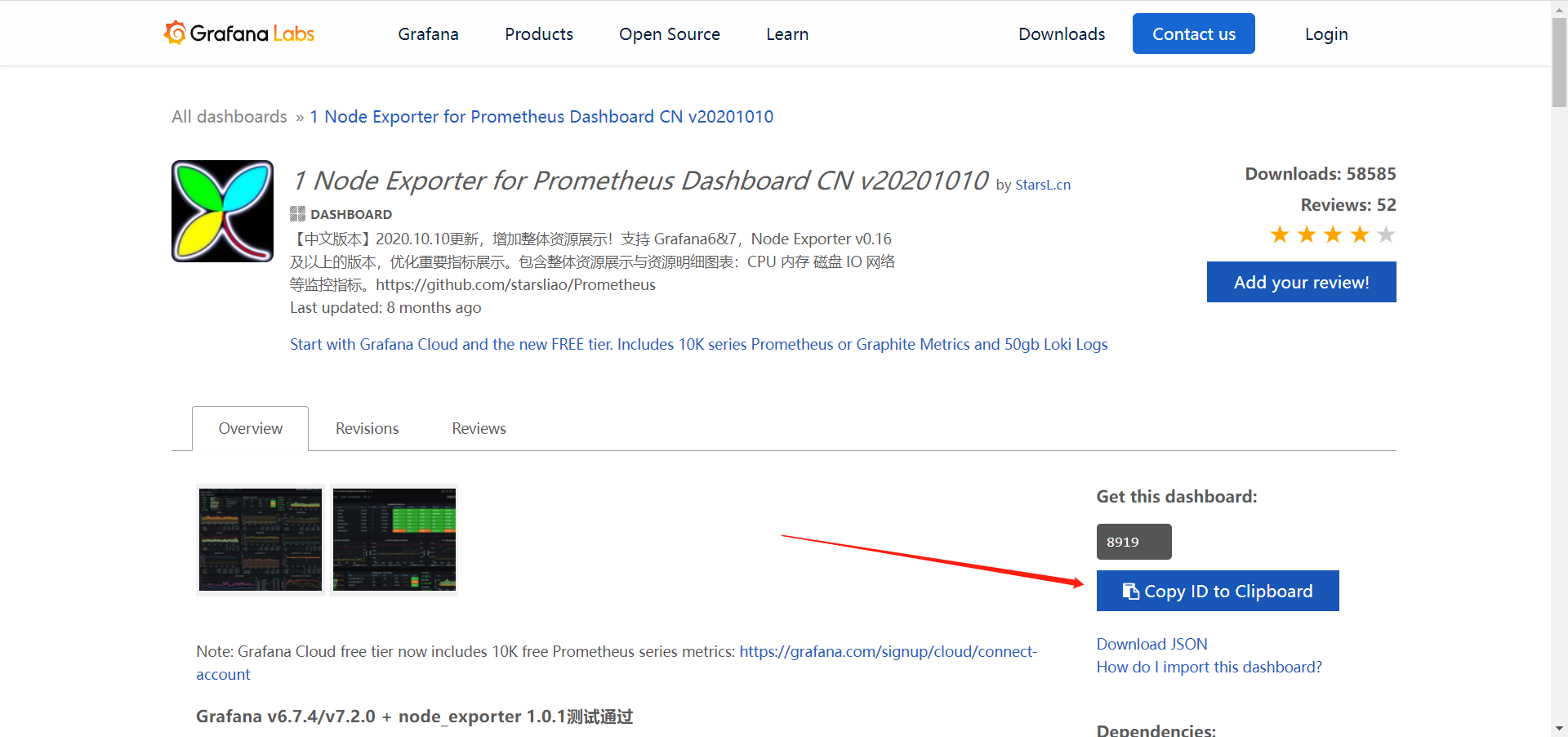

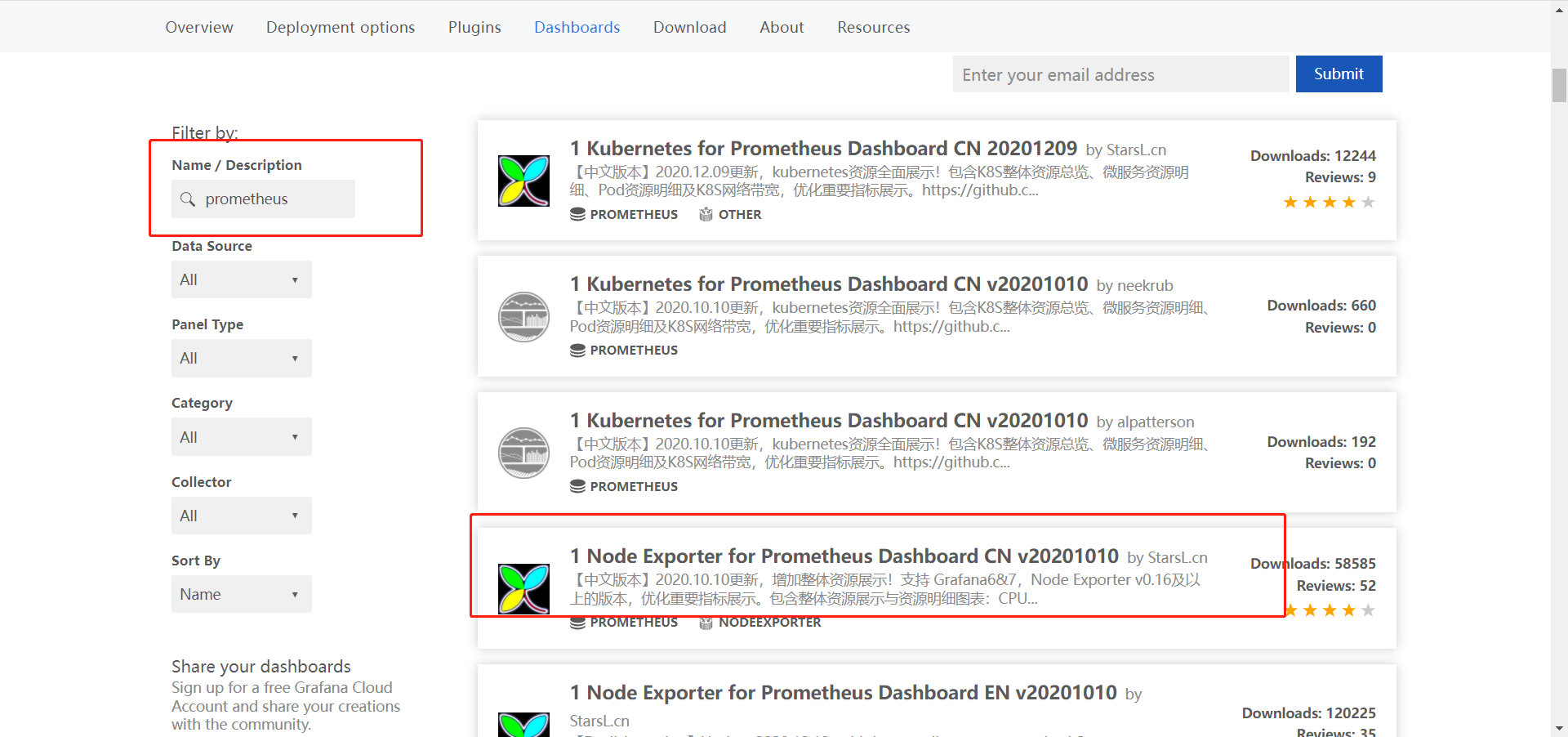

  • 选择模板
    • https://grafana.com/grafana/dashboards



​

```
8919
```

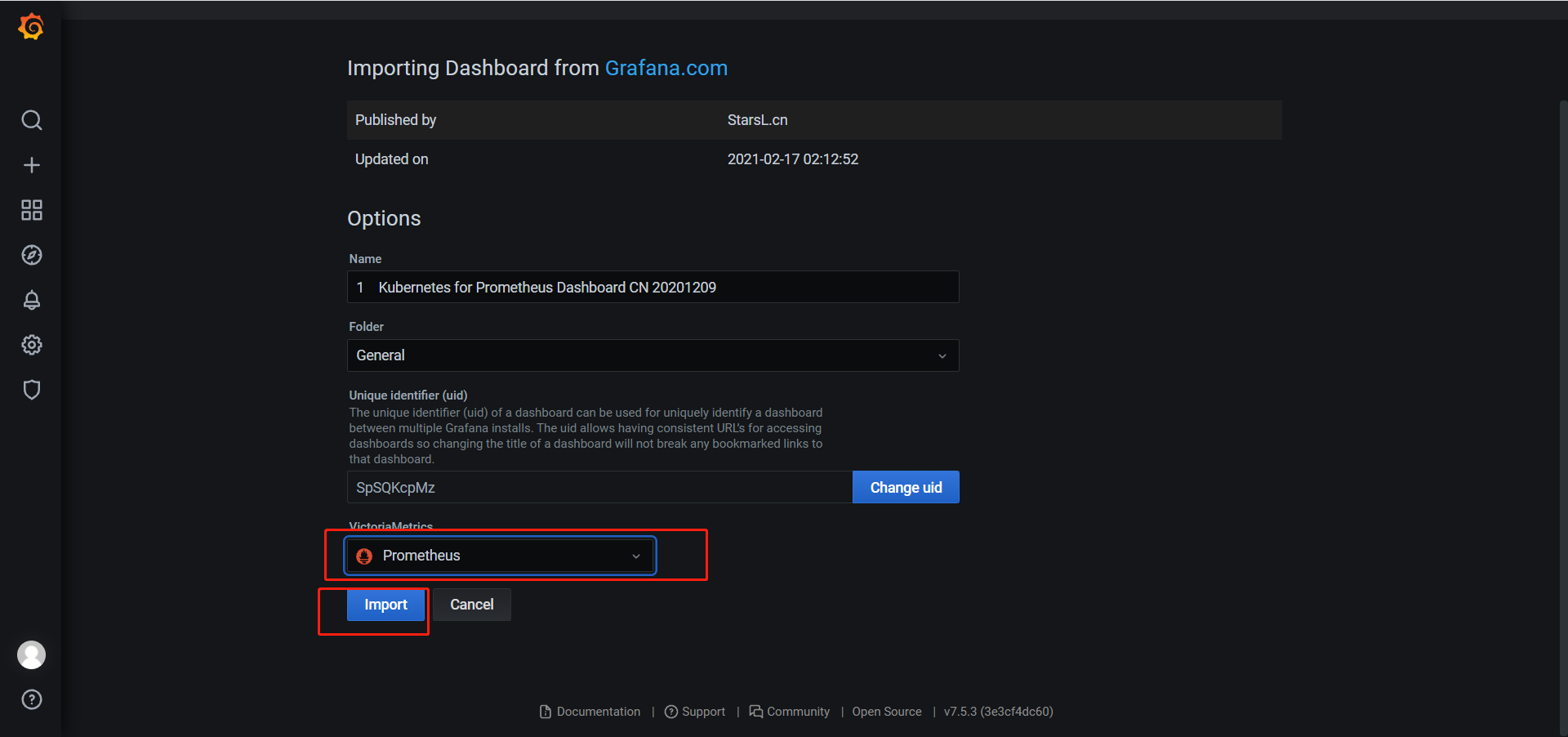

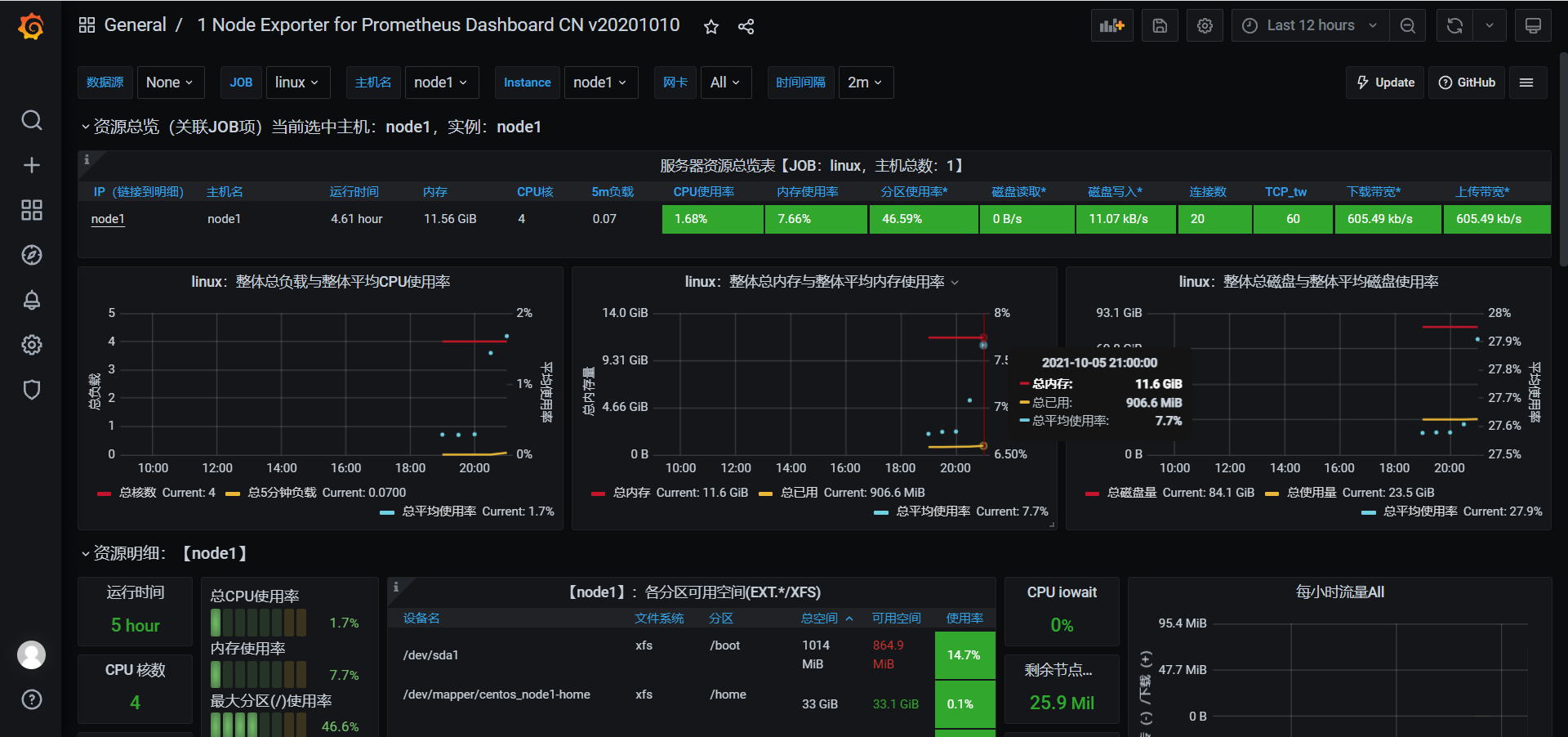

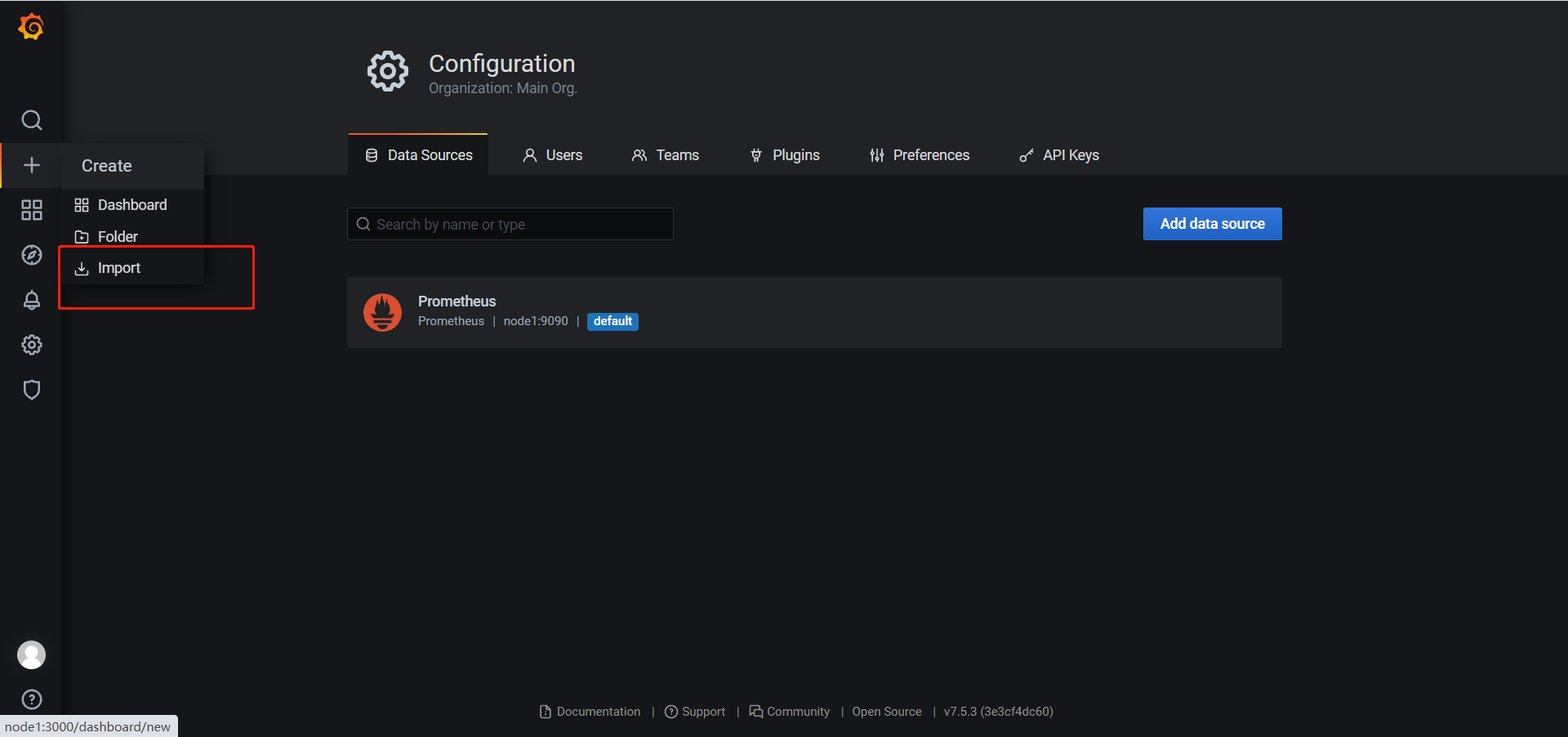

• 导入报表

• 小结
  • Grafana集成Prometheus

11：Grafana集成MySQL监控

目标：实现Grafana集成MySQL监控

实施

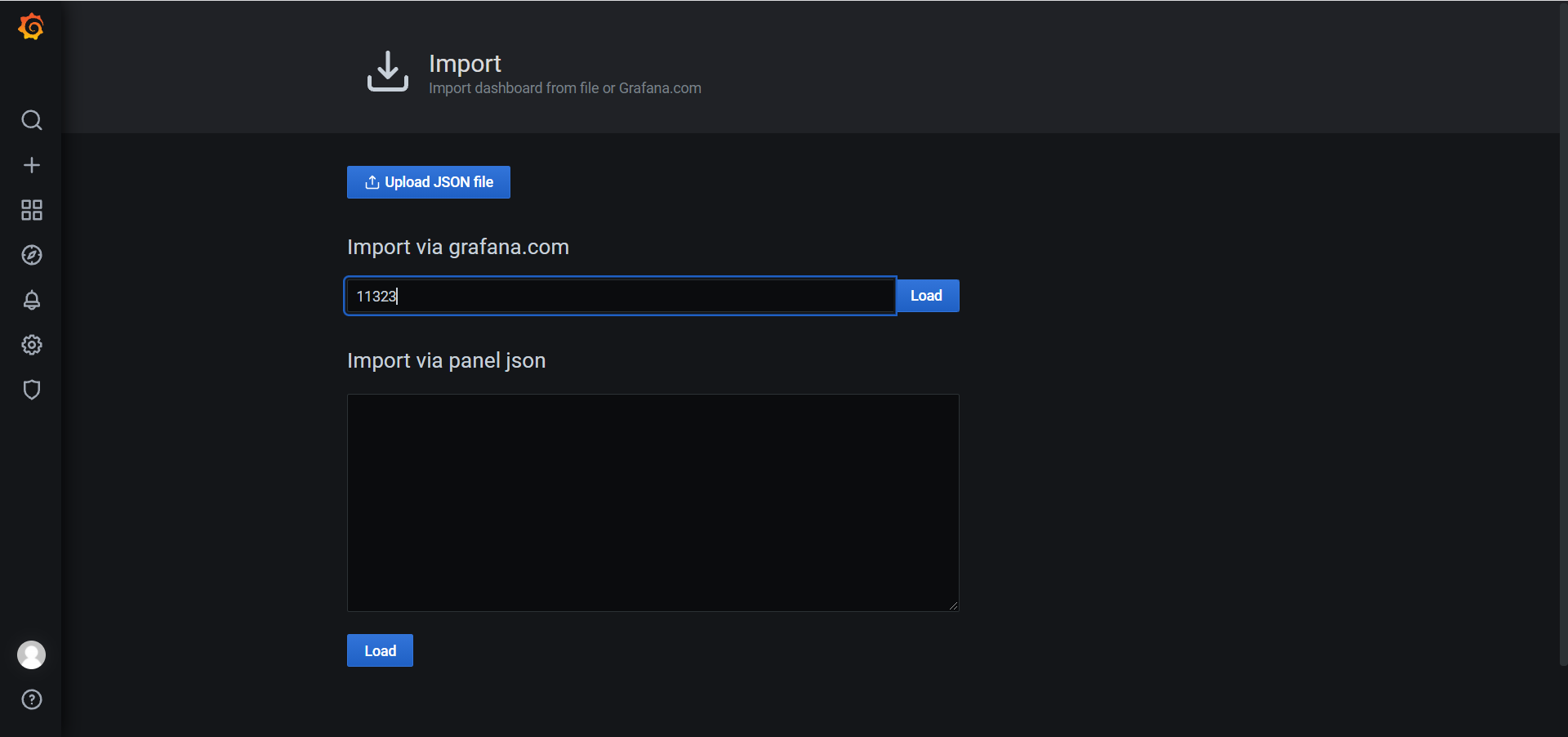

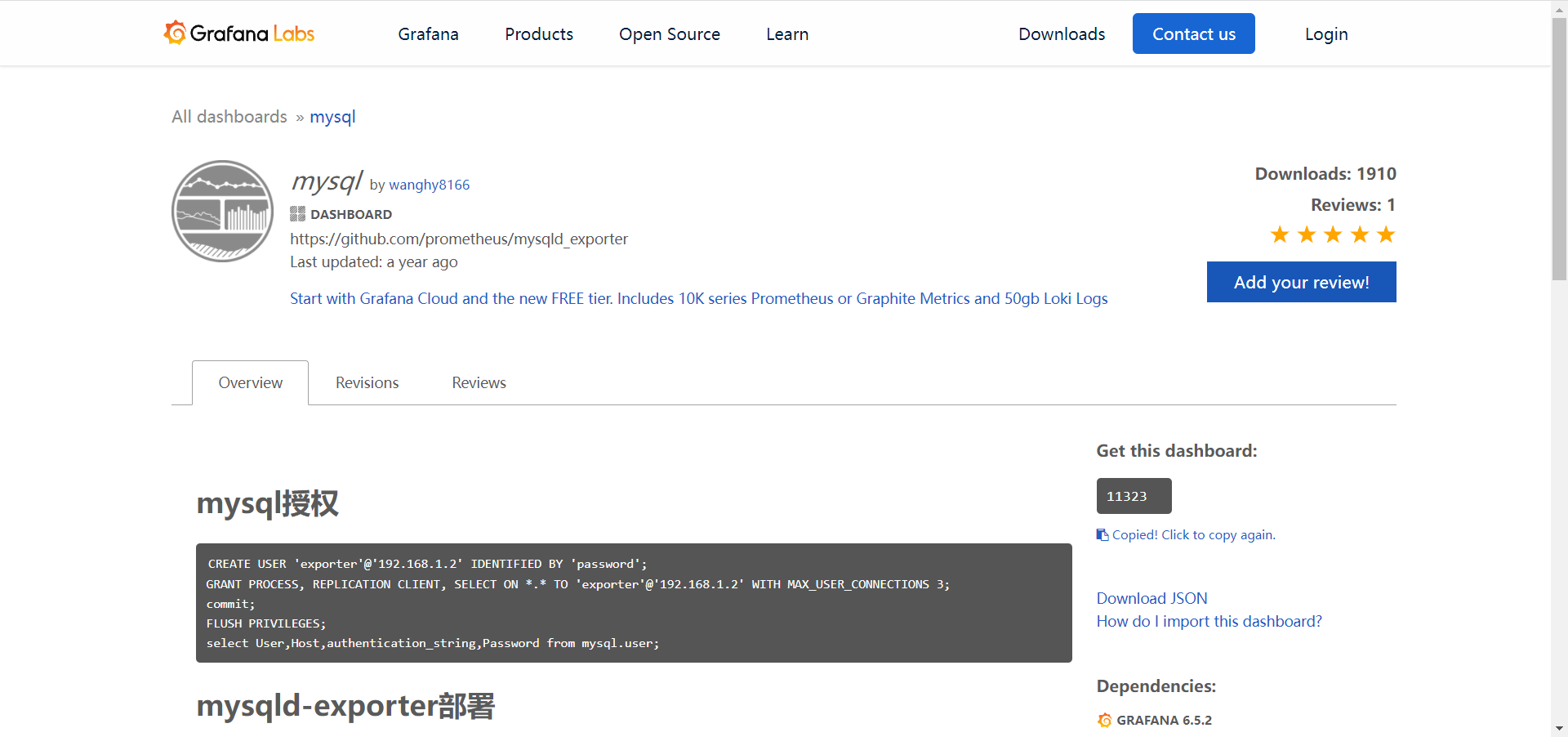

选择模板

11323

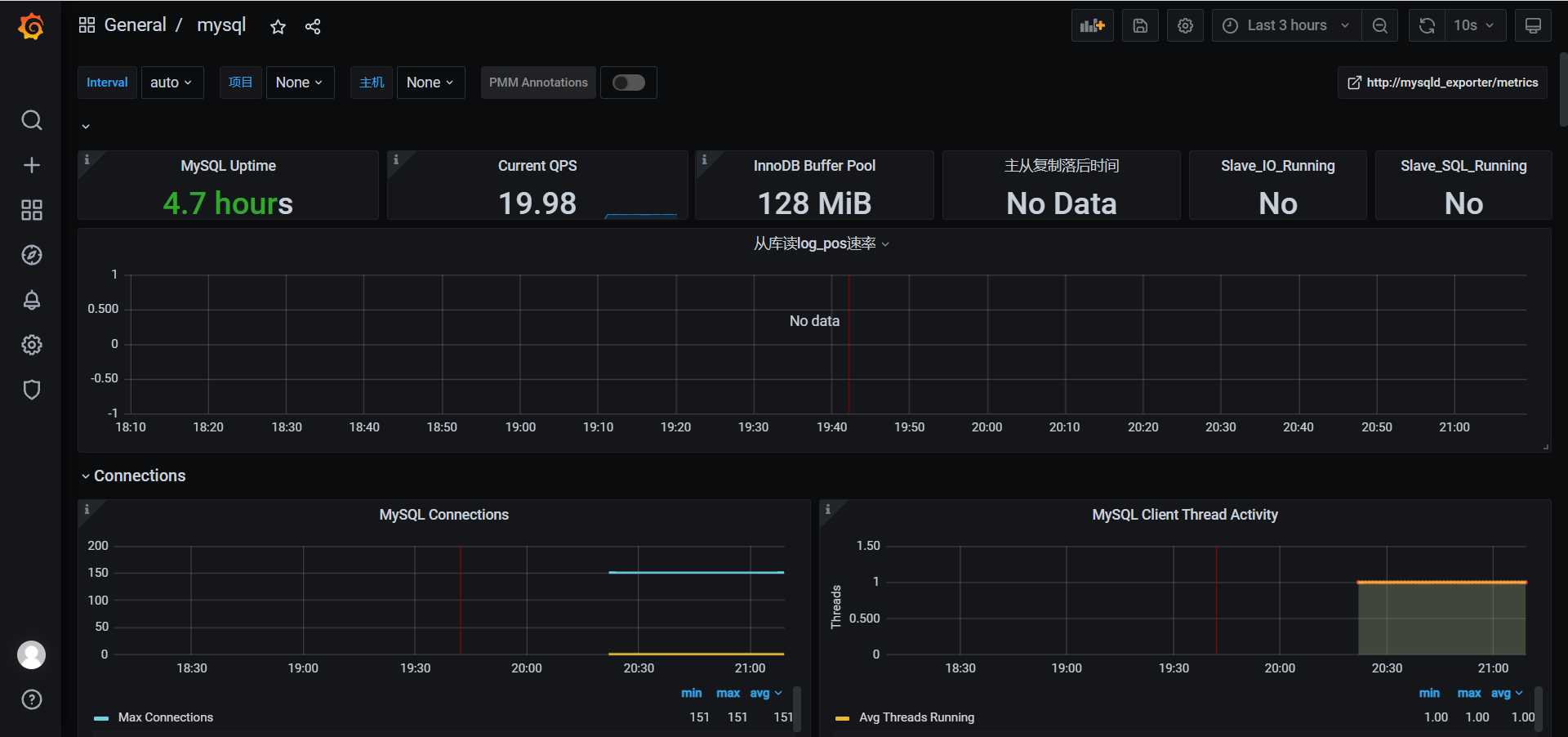

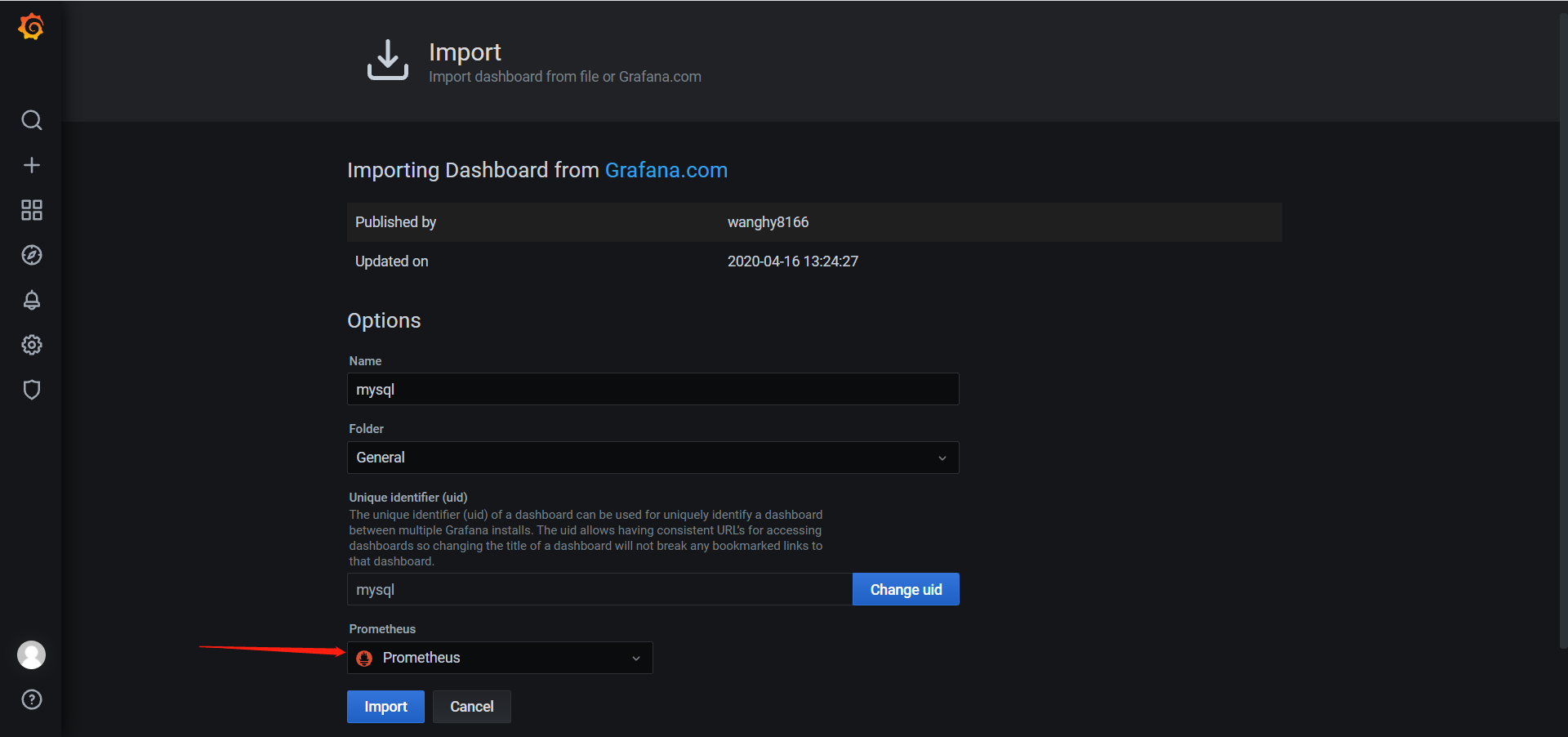

导入报表

小结

• Grafana集成MySQL监控
