华为的超融合实施的总结

日前在某家公司实施华为的超融合，实施过程中，遇到一些问题，在此进行一些总结。

软件版本：

FusionCube 1000H：8.1.5。

FusionCompute：8.5.0。

FusionStorage：Pacific 8.1.5。

FusionAccess ：8.0.2spc9（本次实施中，没有部署桌面云）。

以及后续的分布式软件、虚拟化软件、桌面云软件的升级软件（FusionCube版本中，不需要升级FusionCompute和分布式存储的版本）。

产品文档与其它文档

超融合文档：FusionCube_8.1.5。

虚拟化文档：FusionCompute_8.5.0。

桌面云文档：FusionAccess_8.0.2。

超融合软件版本配套表：FusionCube 1000H 8.1.5 版本配套表。

硬件介绍：

服务器：三台DP2200。

服务器在FusionCube8.1.5需注意缓存主存比在3%以上。

主存比=(缓存盘容量*缓存盘数量)/(主存盘容量*主存盘最大安装数量)。

电口交换机：一台TP-Link交换机。

光口交换机：两台S6720S-26Q-EI-24S，两台交换机之间做堆叠。

网络拓扑

每台服务器上有两个万兆光口，两个千兆电口。

所以规划为两个万兆光口为存储口，分别连接到两台S6720S-26Q-EI-24S上，做链路聚合。

两个千兆电口做管理业务口，由于客户只有一台TP-Link的傻瓜交换机，所以只能做主备模式。

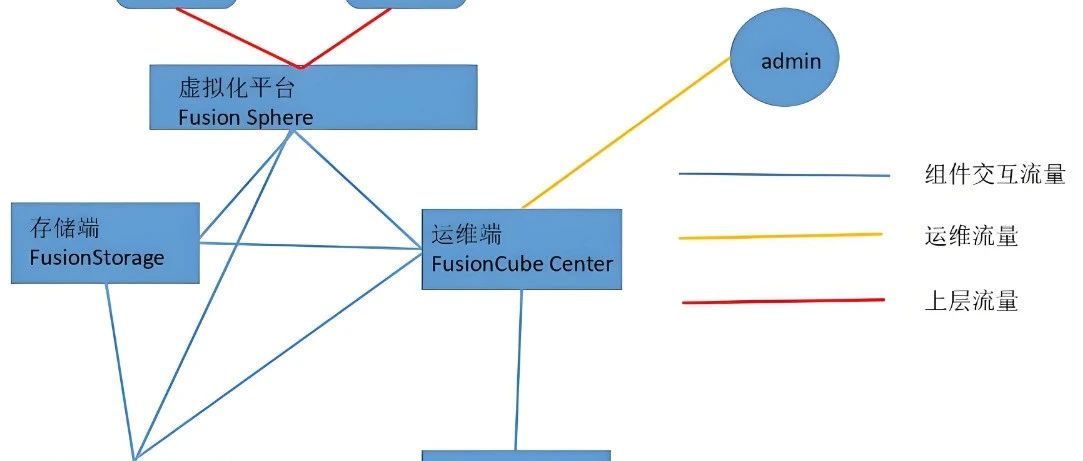

网络拓扑

安装之前的准备工作

服务器安装之前的配置

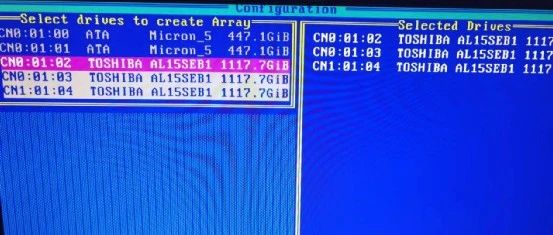

1、两块系统盘做RAID1，其他的主存盘设置为JBOD模式。可在BMC的“存储管理”界面，先将RAID卡设置为“RAID”模式，生效之后，再将两块系统盘做好RAID，等待系统盘做成功，再将RAID卡模式修改成“JBOD”模式。

2、在RAID卡中，将RAID1 的两块盘设置为启动盘。

3、修改服务器的IP地址，将默认IP进行修改。

4、新建一个fc2mgmt用户，管理员权限。

5、需提前注意服务器的驱动版本，应及时升级到兼容表中的版本。

光口交换机

1、实施环境中，两台交换机做堆叠，可根据具体的产品文档实施。

2、服务器的两个光口分别连到两个交换机上，做链路聚合，聚合的模式设置为lacp。

2、链路聚合口中，聚合口设置为trunk模式，放行对应VLAN（该VLAN为进行初始化时，设置存储平面的VLAN，默认为4050）。

电口交换机

根据客户要求，没有任何设置。须与超融合的管理平面互通。

安装工具

华为的超融合需要FusionCube Builder来搭建。

建议使用Vritualbox搭建虚拟机，直接将虚拟机（Builder为制作好的虚拟机）导入即可，需要将网卡配置为桥接。

搭建完成之后，通过web界面，可上传搭建超融合的软件安装包，设置规划好的网络平面IP。

服务器安装位置

根据服务器的序列号，小的放在机柜下面，大的放在上面，主要是为了在设置IP时，更方便以及更有利于服务器、管理界面、管理虚拟机的IP对应关系。

安装过程

在网络IP设置成功之后，就可以一键安装，安装过程中，可以实时看看安装进度。

安装大概需要150分钟，以下是分阶段的大致安装时间：

虚拟化安装：21分钟

VRM安装：37分钟

FSA组件：15分钟

FCV安装：20分钟

FSM软件：27分钟

FCV软件包：24分钟

安装完成之后的初始化大致时间。

初始化时间：70分钟

配置分布式存储：35分钟

后续操作

1、NTP时间同步，可将MCNA01的时间设置为NTP服务器，首先将MCNA的时间设置为现实中的时间，在让FusionCube和FusionCompute中的NTP设置中的IP指向MCNA，实现整个平台的时间一致。

2、分布式软件的升级可以在FusionCube的一键升级中找到，上传对应的升级包即可升级。

3、虚拟化软件需要使用专门的工具升级。

4、桌面云软件只能使用专门的工具升级。

5、License激活。在平台上找到两个平台的ESN，和提前获取到的License文件一起，到华为的License激活网站进行激活，将激活之后获得的文件导入到平台，实现超融合的正常使用。

以上。
