OriginLab绘制分组双Y轴图形

学学学习不能停...

请注意，本文编写于 938 天前，最后修改于 123 天前，其中某些信息可能已经过时。

分组柱状图加散点图

源数据分析

A(X)是分组信息，B(Y)每个分组内的各个值，C(Y)为柱状图的Y值，D(yEr±)是柱状图的Y值误差，E(Y)为柱状图的Y值，F(yEr±)是柱状图的Y值误差。

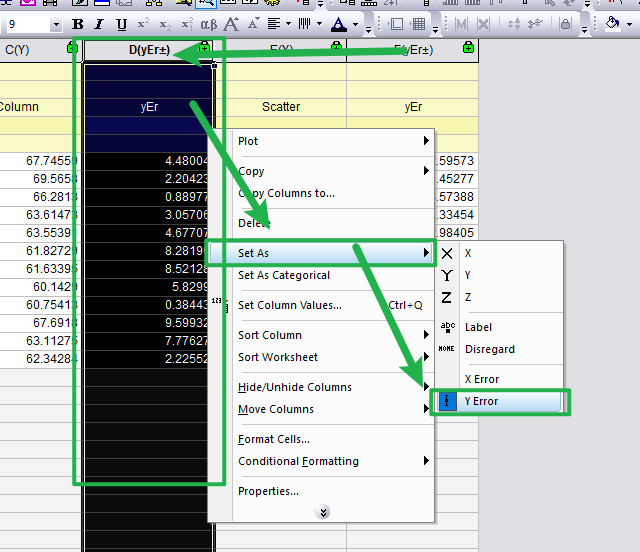

注意：要手动将D(yEr±) 与F(yEr±)列设置为误差列。

设置为误差列

绘制图形

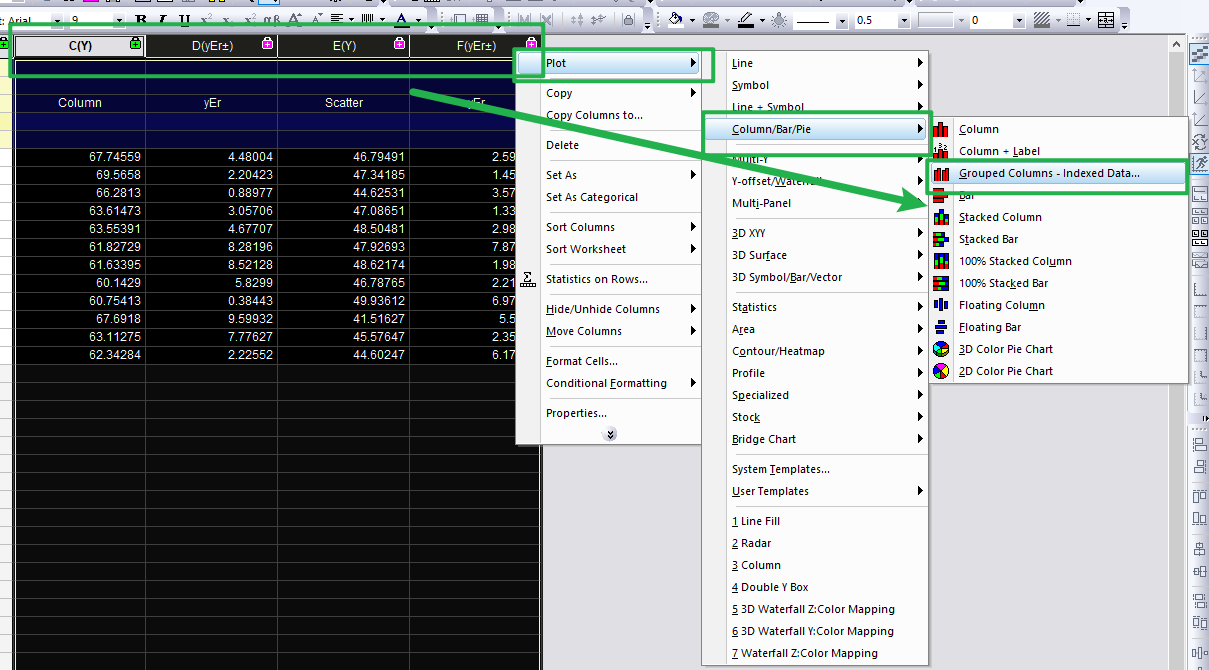

选择Y列所有数据，然后右键、Plot、Column/Bar/Pie、Grouped Columns - Indexed Data...

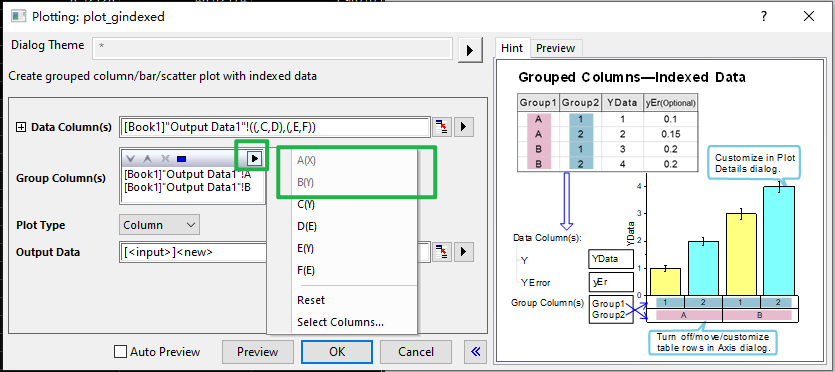

选择分组依据为：A(X)、B(Y)，然后点击OK

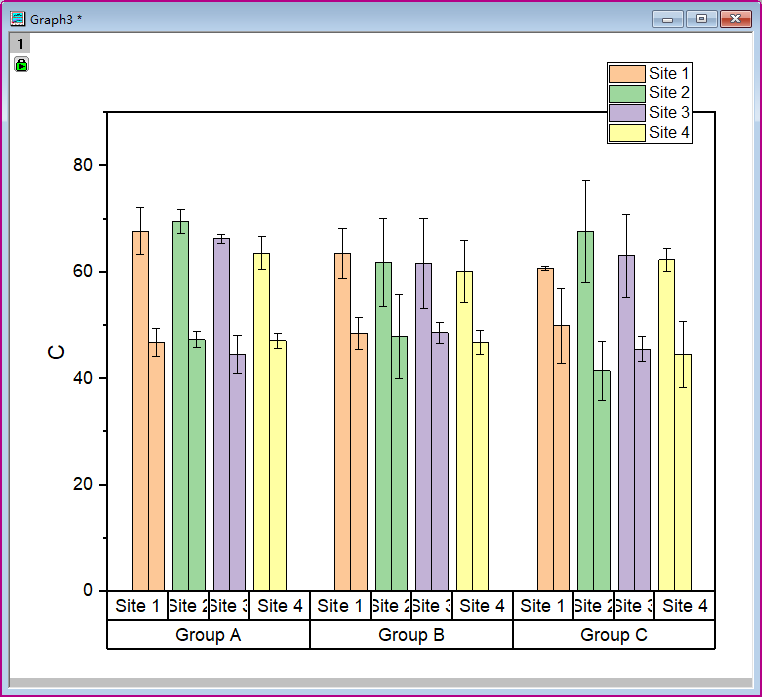

出图

注意：选择数据绘图的时候，只能选择Y轴数据！！！

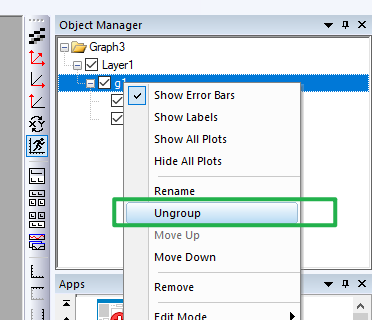

将散点图与柱状图解除分组

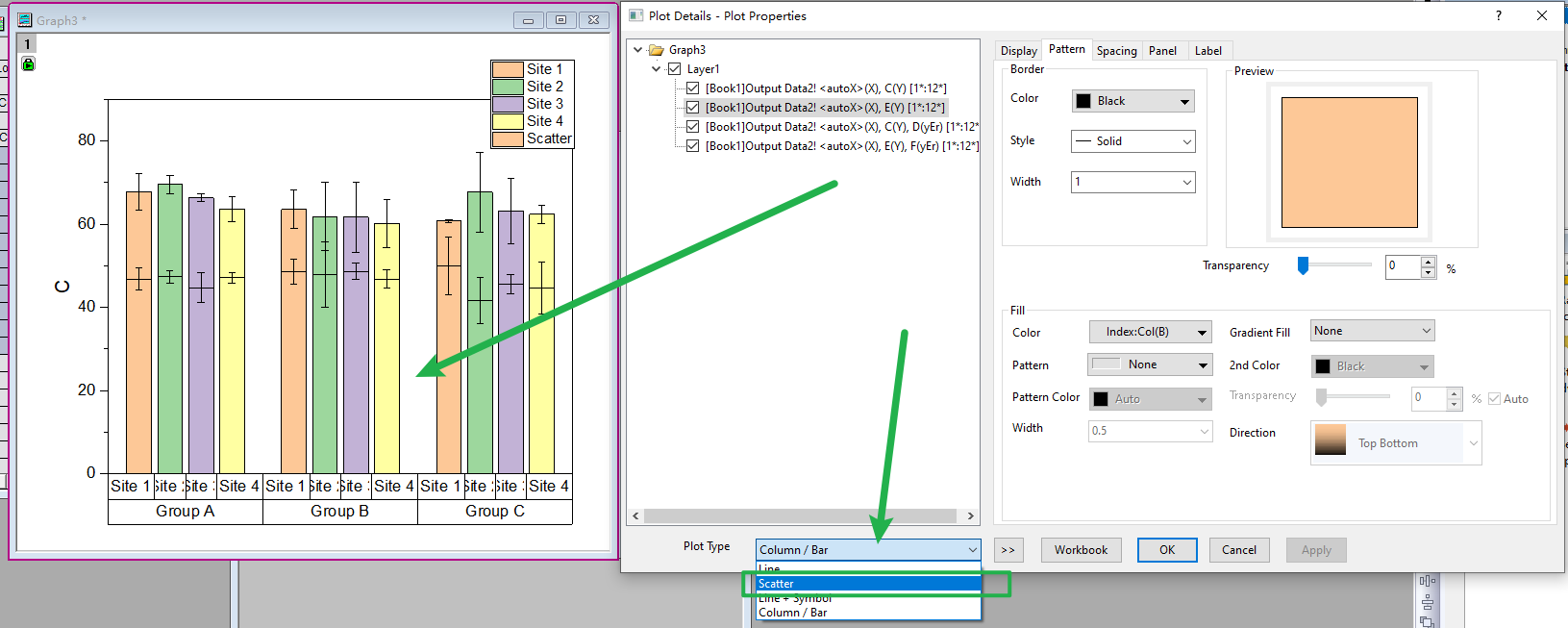

解除分组之后，将scatter的类型设置为scatter

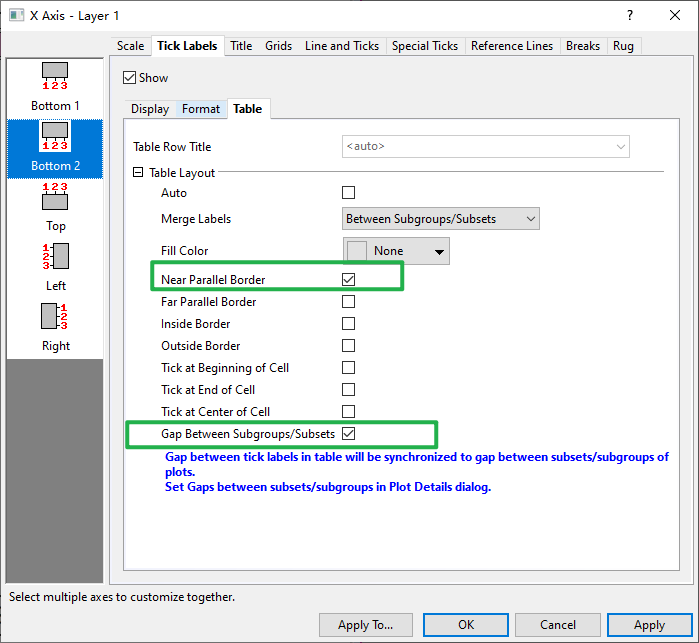

轴设置

问题：如何让柱状图的宽度增加？

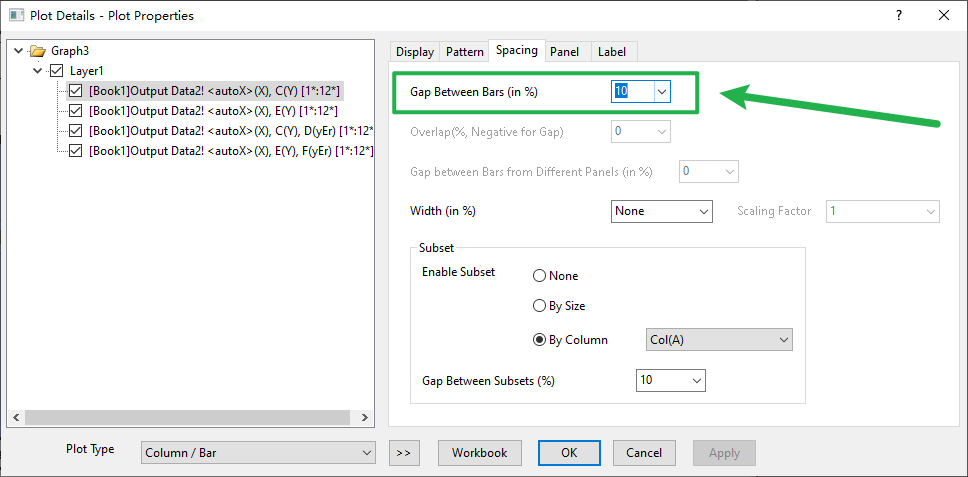

更改这个设置选项无用，这个是用来增大柱状图各个柱之间的距离的

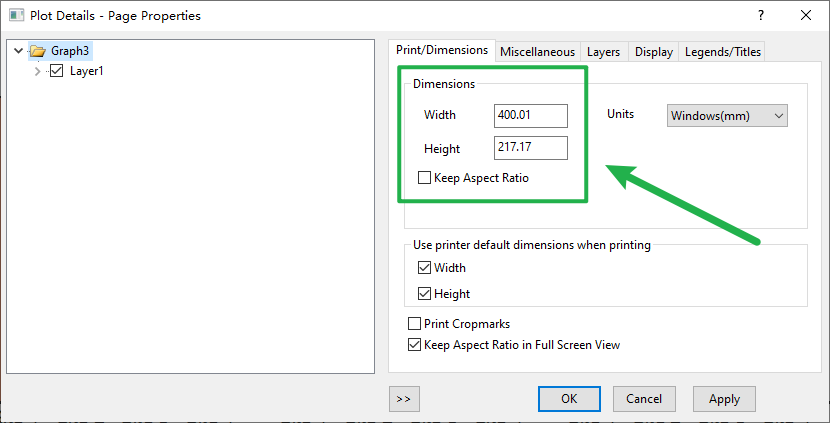

正确做法：加大layer宽度

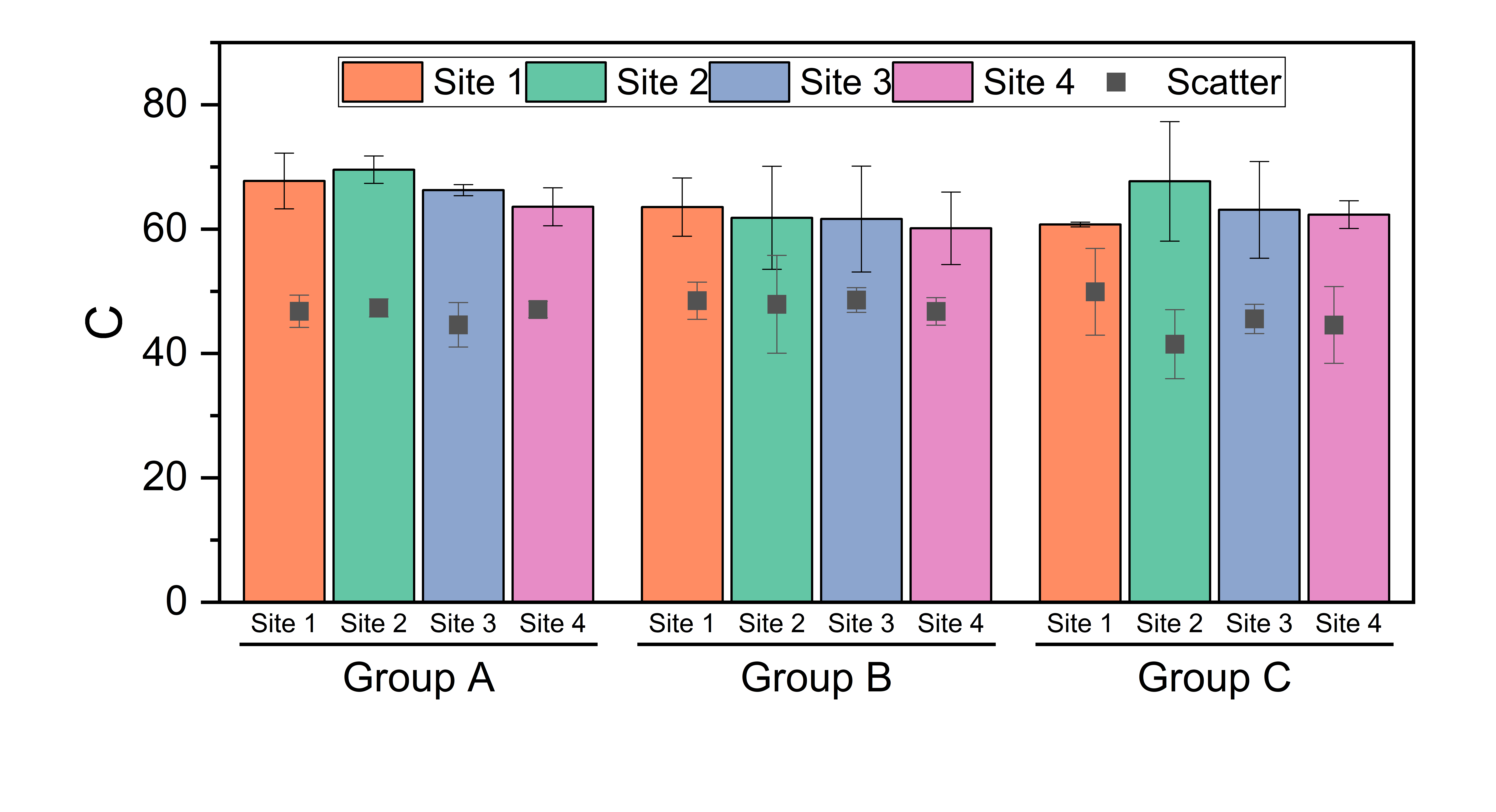

最终出图

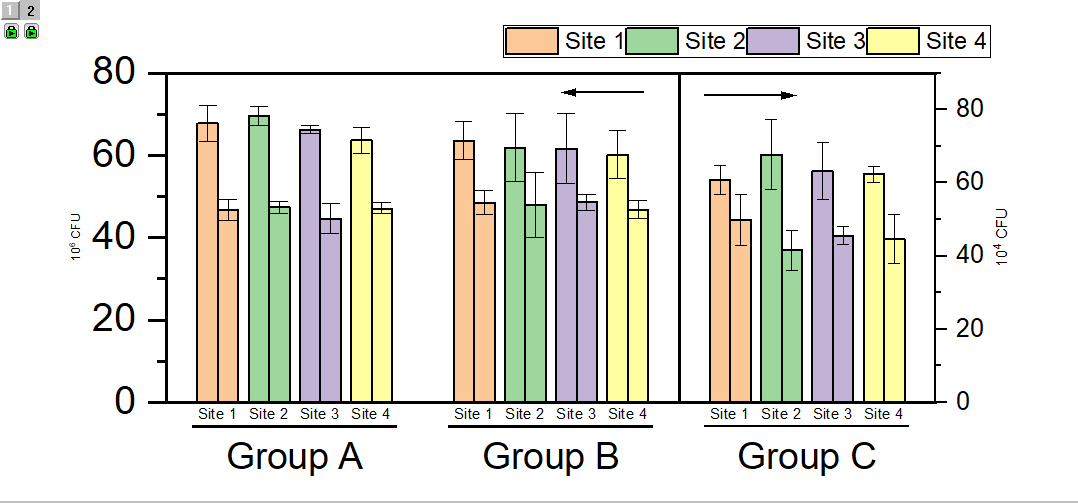

双Y轴分组柱状图加散点图

所遇问题

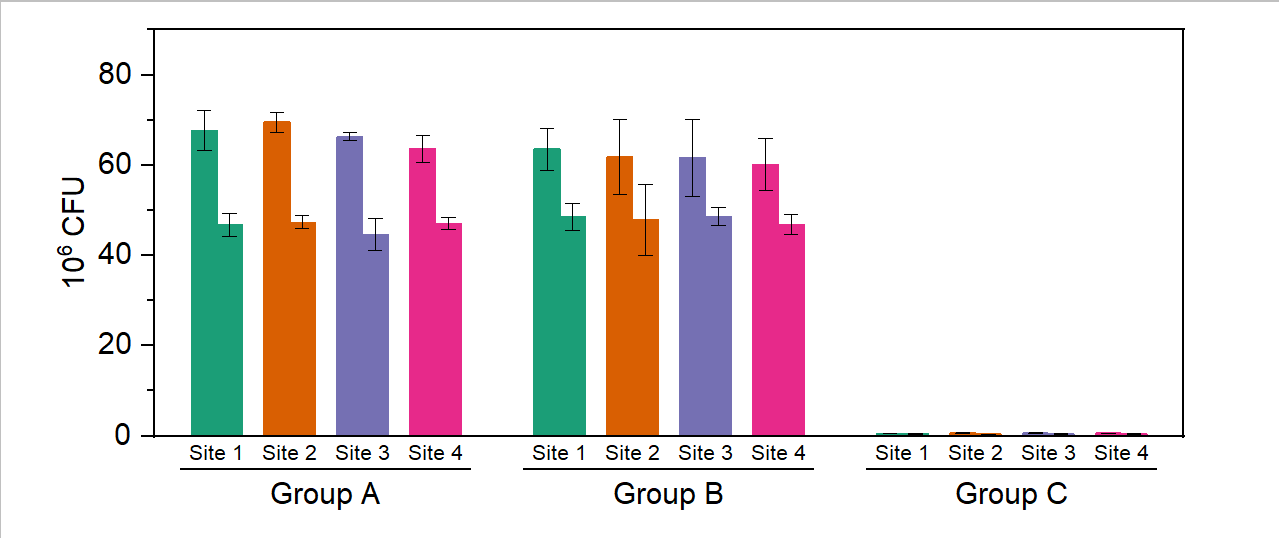

当分组之后，其中一组的数据与其他组的数据明显没在一个数量级上，就会出现这种情况。显然，采用为另一个数量级上的图设置另一个Y轴更加合适。

截图示例

绘制思路

首先绘制左侧的分组柱形图叠加散点图（GroupA和GroupB），再绘制右侧的分组柱形图叠加散点图（GroupC），再组合而来即可。

绘制图形

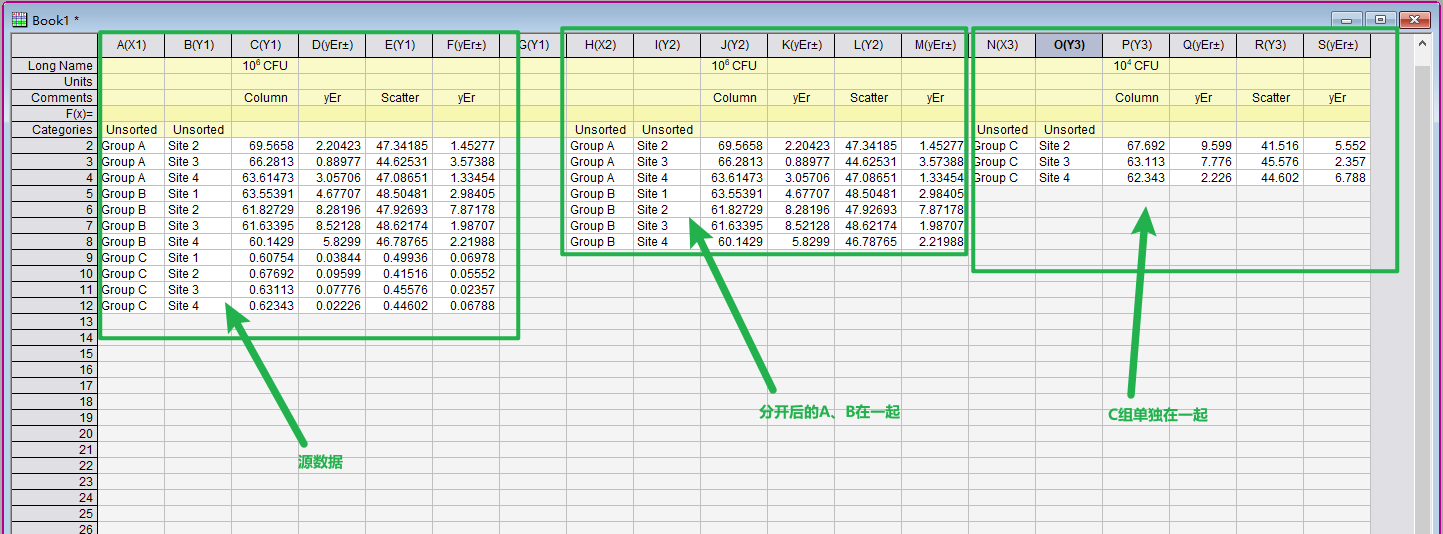

首先将数据分开

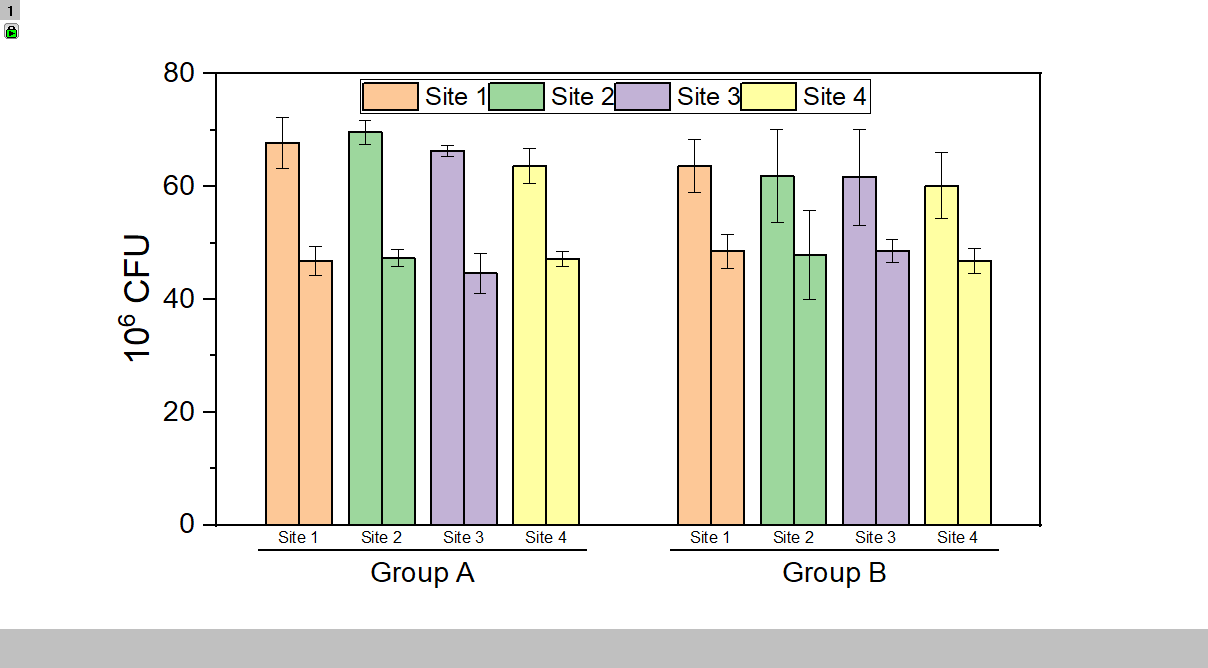

然后选中J-M列绘制复合图形

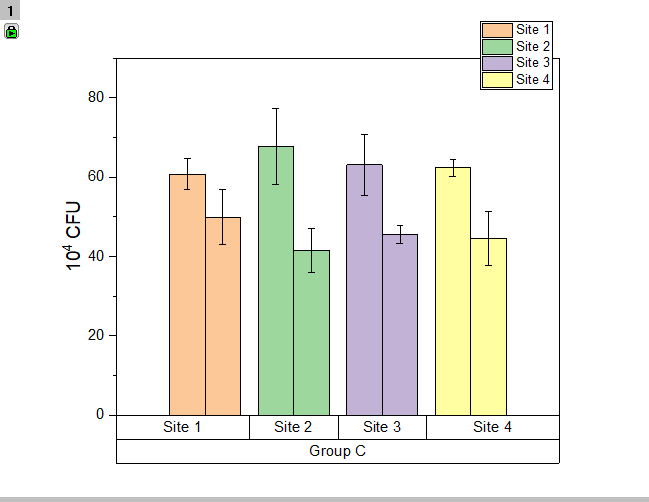

选中P-S列绘制相同的图形

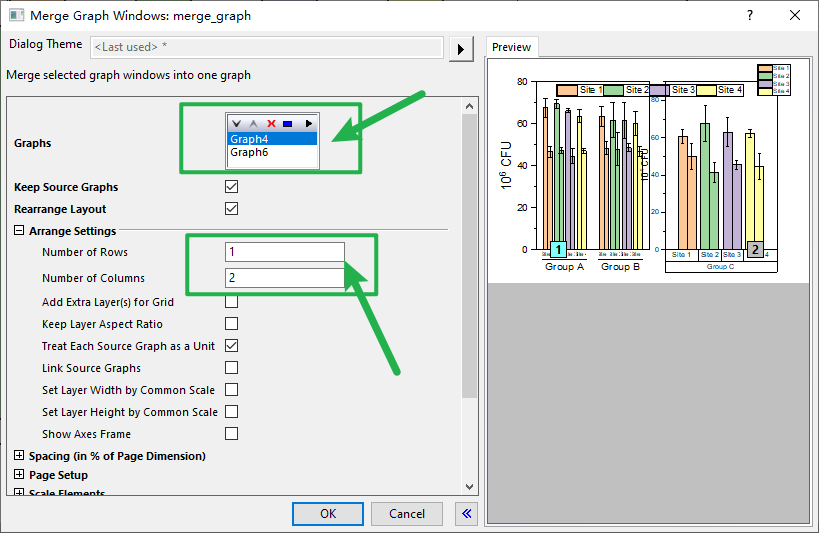

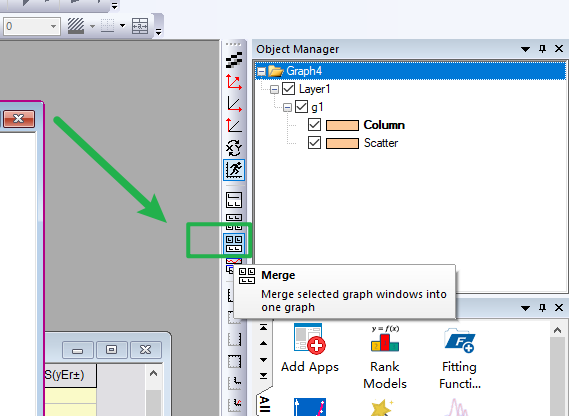

点击右侧工具栏的Merge

选择落单的图形

将图层1、2关联

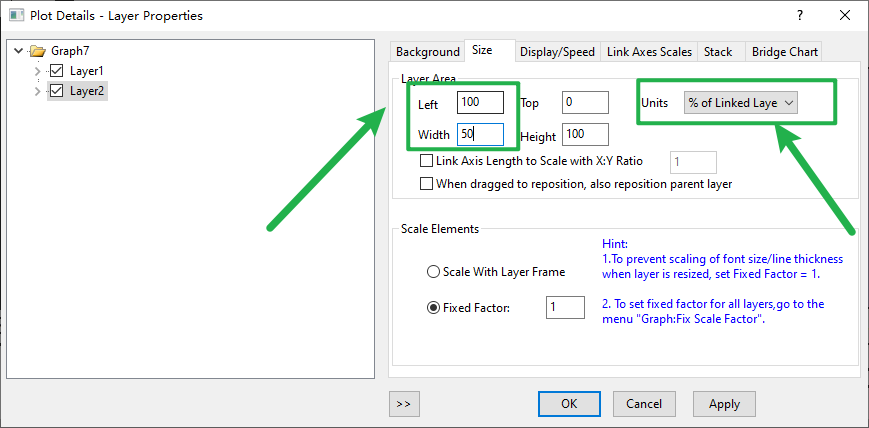

切换到Size页面，Units设置为Linked Layer
