系统设计用水量

室外消防用水量：城市、居住区（消火栓不同于喷淋系统，喷淋只考虑室内，而消火栓室内、室外都要考虑。）

包括居住区、工厂、仓库、堆场、储罐或罐区和民用建筑的室外消防水量,并应按同一时间内的火灾次数和一次灭火用水量确定同一时间内的火灾次数和一次灭火用水量,不应小于表的规定。

多层民用建筑和工业建筑的室内消火栓用水量,不应小于表的规定。

[album]

[/album]

• 丁、戊类高层厂房(仓厍)室内捎火栓的设计流量可按本表减少10L/s，同时使用消防水枪数量可按本表减少2支；
• 消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管，其消火栓设计流量可不计入室内消防给水设计流量；
• 当一座多层建筑有多种使用功能时，室内消火栓设计流量应分别按本表中不同功能计算，且应取最大值。

汽车库室内、外消火栓消防用水量应按消防用水量最大的座汽车库、修车库、停车场计算,并不应小于表的规定。

设置场所

室外消火栓

1. 城镇、居住区及企事业单位
2. 厂房、库房及民用建筑
3. 汽车库、修车库和停车场
4. 易燃、可燃材料露天、半露天堆场,可燃气体储罐或储罐区等室外场所
5. 耐火等级不低于二级,且体积不超过3000M^3的戊类厂房或居住区人数不超过500人,且建筑物不超过二层的居住小区,可不设室外消火栓(消防给水)

室内消火栓

（1）多层民用和工业建筑

1. 建筑占地面积大于300M^2的厂房(仓库)；
2. 体积超过5000m的车站、码头、机场等候车(船、机)楼，以及展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑等；
3. 特等、甲等剧场,超过800个座位的其他等级的剧场、电影院和超过1200个座位的礼堂、体育馆；
4. 超过五层或体积超过10000M^3的办公楼、教学楼、非住宅类居住建筑等其他民用建筑；
5. 超过七层的住宅应设置室内消火栓系统；
6. 国家级文物保护单位的重点砖木或木结构的古建筑宜设置。

(2)、高层民用建筑及其裙房、高层工业建筑

(3)、建筑面积大于300m^2且平时使用的人防工程

(4)、车库、修车库和停车场

消火栓布置

根据消火栓充实水柱、保护半径、消火栓间距考虑布置

消火栓充实水柱

由水枪喷嘴起到射流90%的水柱水量穿过直径38cm圆孔处的段射流长度。

1. 室外消火栓充实水柱：不应小于10M；
2. 室内消火栓充实水柱：水枪的充实水柱长度应由计算确定,一般不应小于7.0M；

甲、乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房(仓库)、人防工程、车库和建筑高度不超过100m的高层建筑,不应小于10M； 高层厂房(仓库)、高架仓库和体积大于25000M^3的商店，体育馆、影剧院、会堂、展览建筑、车站、码头、机场建筑和建筑高度超过100M的高层建筑,水枪的充实水柱不应小于13M。

消火栓水枪充实水柱长度计算

公式：S_k= \frac {H_1-H_2}{sin \alpha}

• S_k：水枪的充实水柱长度（M）；
• H_1：被保护建筑物层高（M）；
• H_2：水枪喷嘴离地面高度（M），一般为1.0M；
• \alpha：水枪上倾角（°），一般为45°，最大不应超过60°。（45°时计算出最大，60°时计算出最小，考虑安全应采用大的数值。）

消火栓保护半径

公式：R=KL_d + L_s(m)

• R：消火栓保护半径（M）；
• K：水带弯曲折减系数，宜取0.8~0.9；
• L_d：水龙头长度（M）；
• L_s：水枪充实水柱长度在平面上的投影长度（M）。当水枪倾角为45°时，L_s=0.71·S_k

消火栓间距

公式：S=\sqrt {R^2-b^2}

• S：消火栓间距（M）；
• R：消火栓保护半径（M）；
• b：消火栓实际保护最大宽度（M）。

案例笔记

消防电梯前必须设置一个消防栓，在计算时，上海地区可以把该消防栓算作消防设计，但是有的地方需要把这个除去，另外计算消防栓布置。

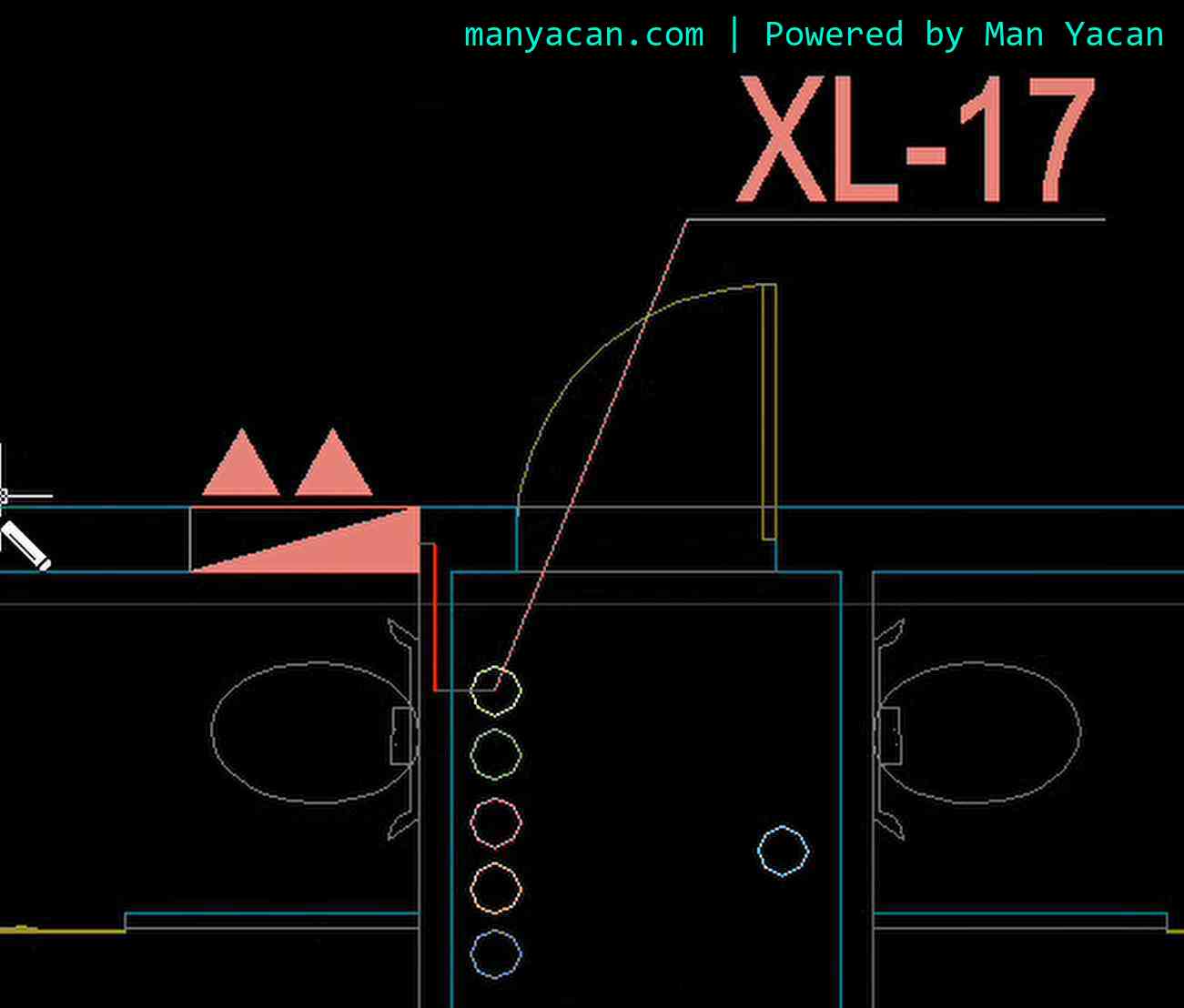

绿色为设置的三个双栓双立管消火栓，红色为两道防火门。

住宅允许设置双栓双立管，但是工建时不允许的。

住宅设计时候注意防火门，因为防火门是单向开闭的，因此被防火门分隔的空间要作为两个独立的分区来设计（住宅必须满足同一个着火点有两个消火栓可以到达）。

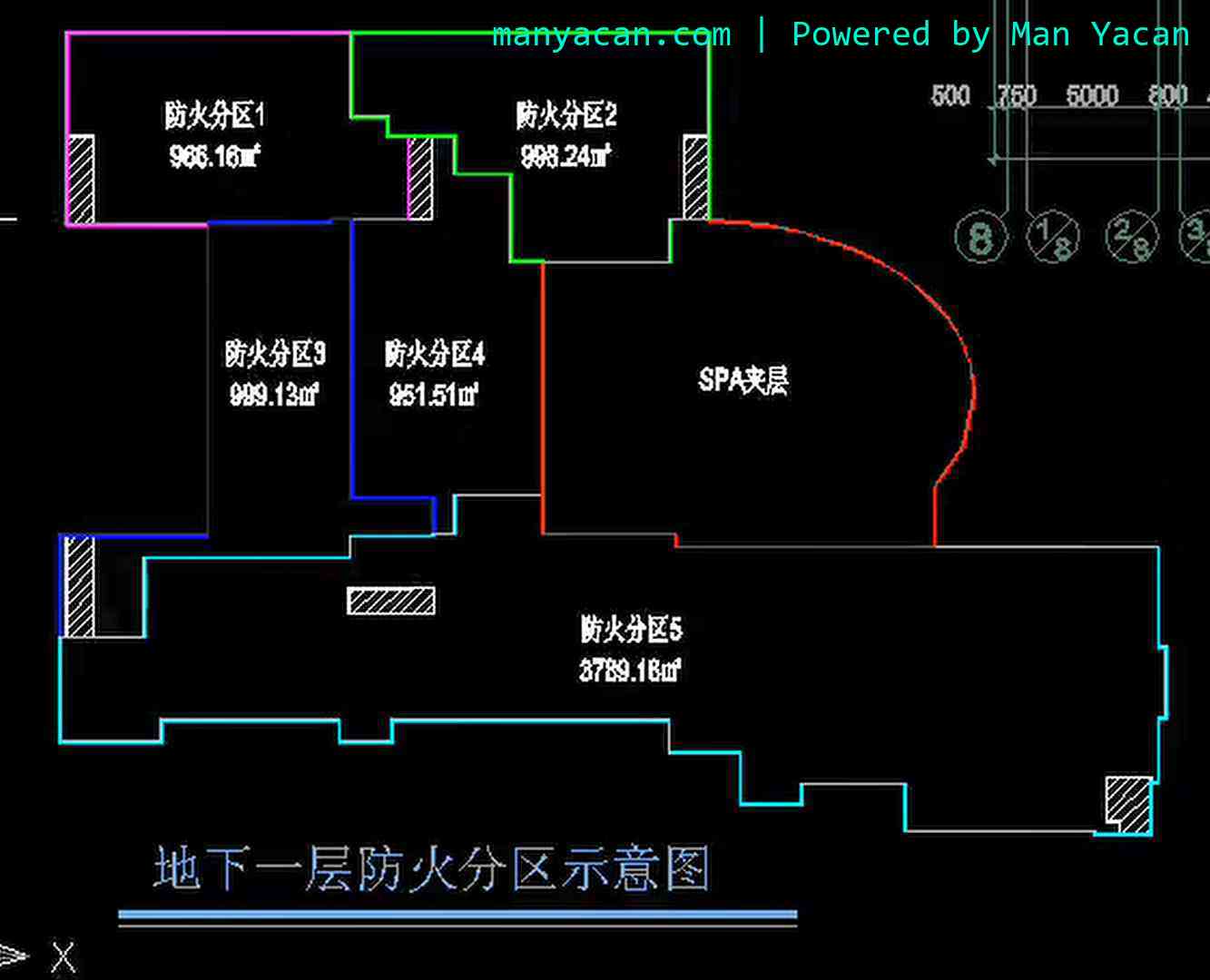

防火分区

屋顶要加实验消火栓。

屋顶水箱如果设置在电梯间上的话，消防管网的压力是可以满足的，如果不能设置在电梯间上，直接设置在屋顶上，压力可能不够，需要设置稳压泵。

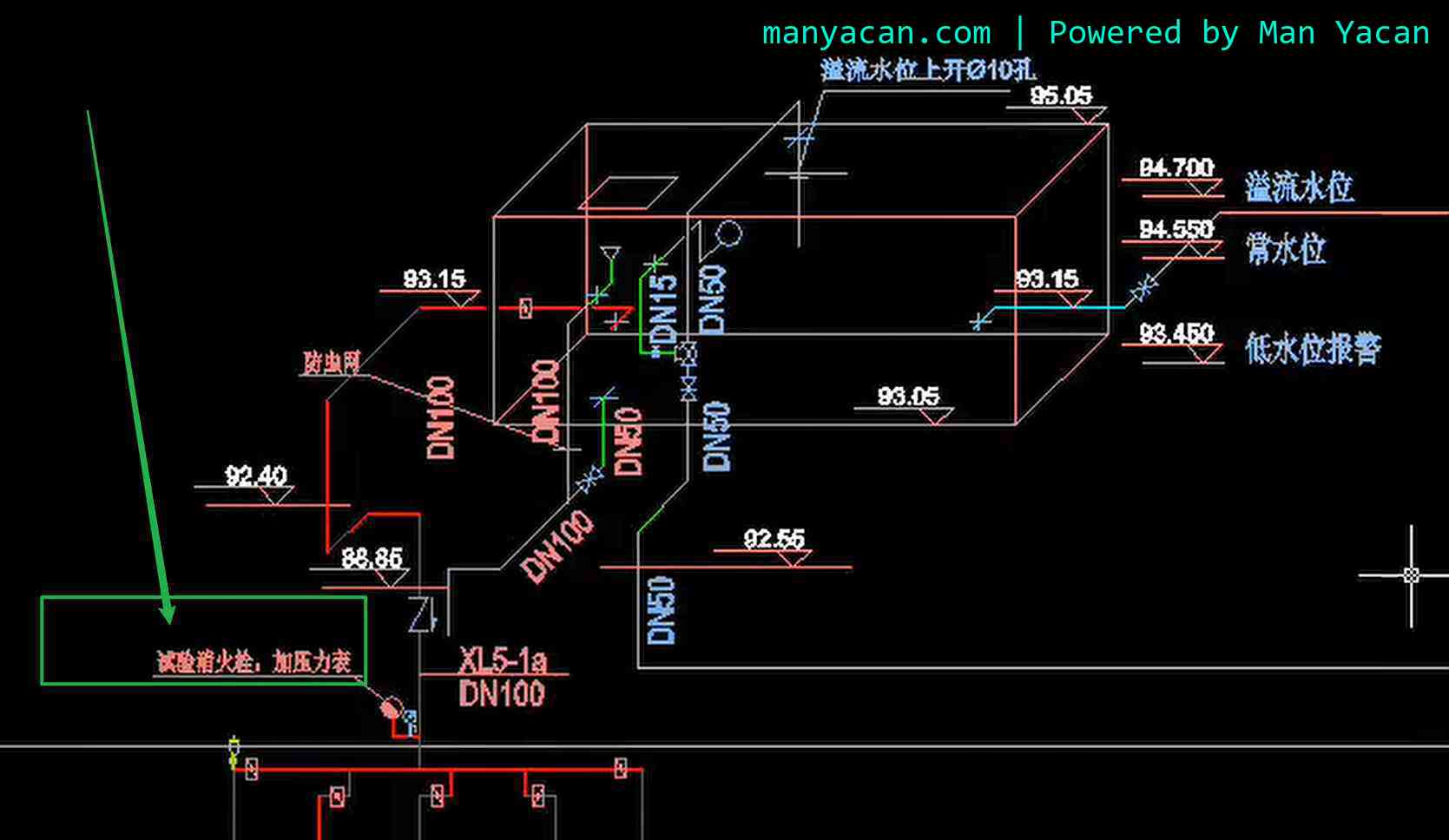

实验消火栓

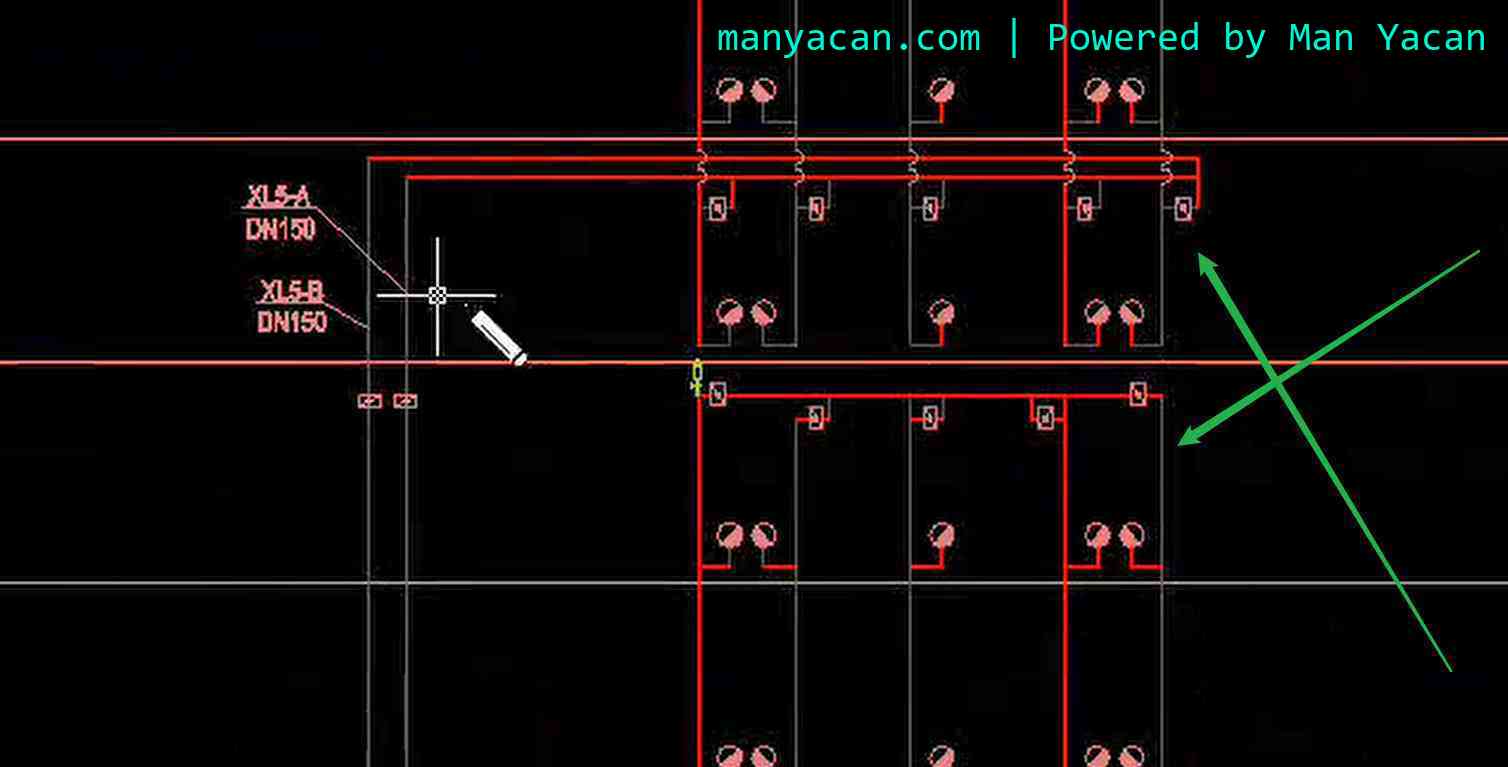

环管布置

因为消防每层都要出管，所以为了避免管道交叉，可以将消防布置在管道井最外面。

image-20200207111049768
