DIY显示器+亚克力板制作外壳

前言

上个月，我重启了DIY显示器的这个想法。

于是，我买了显示器面板，驱动板，一些螺丝，以及几块亚克力板，由于我对屏幕的大小以及外壳要做的大小没有什么概念，加上我不会CAD，所以，我准备手工切割，用胶水拼接一个外壳。

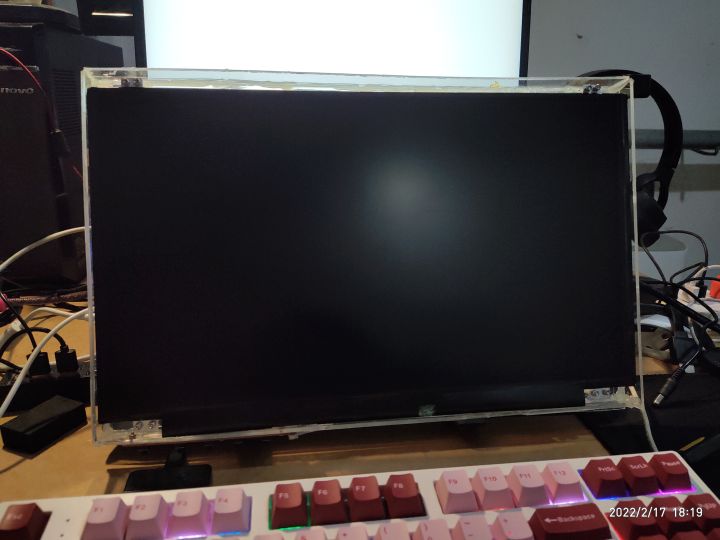

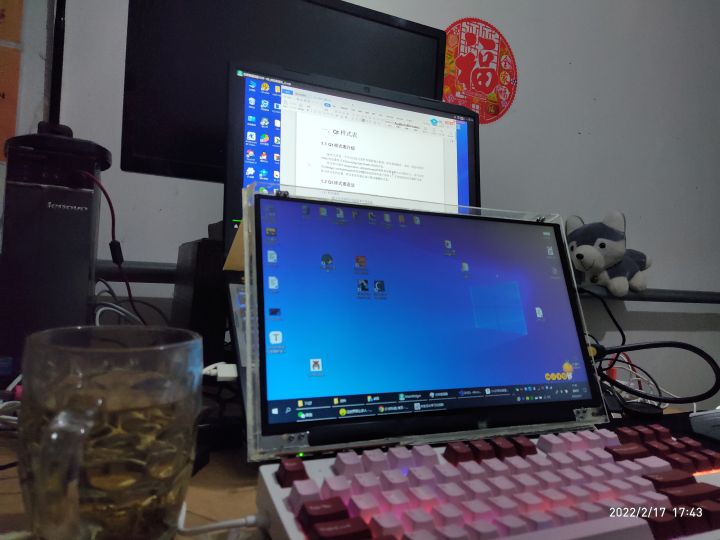

先看一下效果吧。

制作流程

大致制作流程如下：

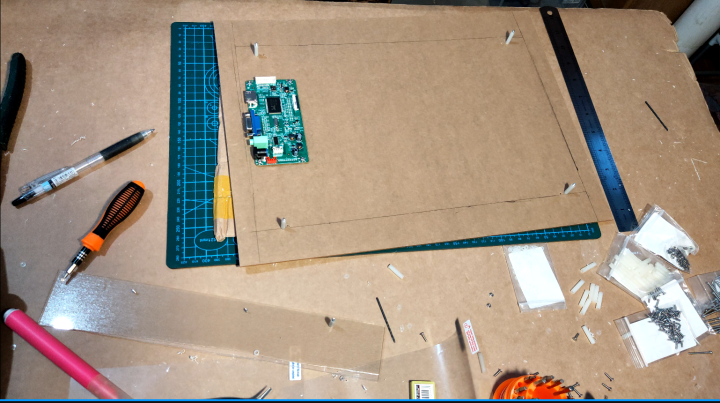

1.用一块亚克力板做底板，根据显示器面板、驱动板的大小以及四个角的孔位打孔，确定摆放位置。

并将螺丝+双通尼龙柱固定在显示器面板所要放置的四个角落中。

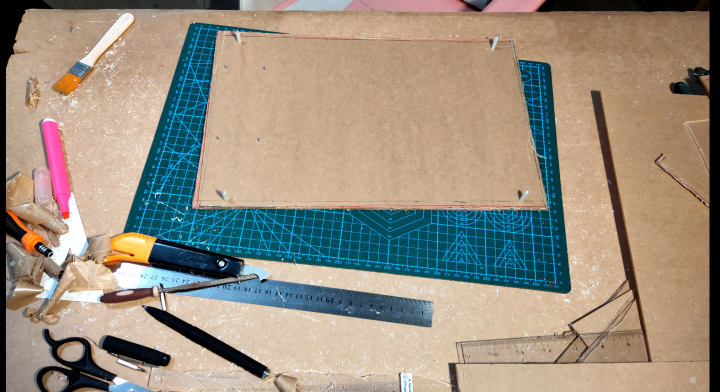

2.根据需要的大小将四周多余的切掉。

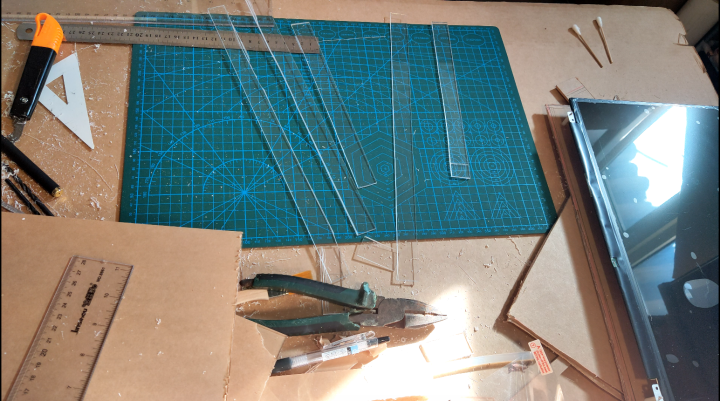

3.根据大小切割出四周所需要的板子。

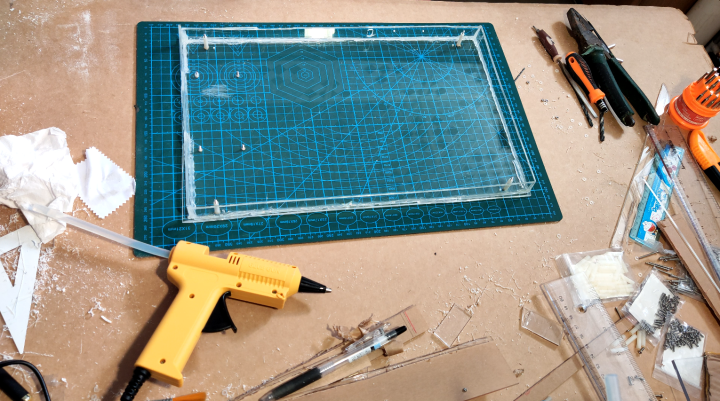

4.用热熔胶将周围固定。

5.根据需要在四周开孔，用水将粉末碎屑冲洗干净，加胶固定。

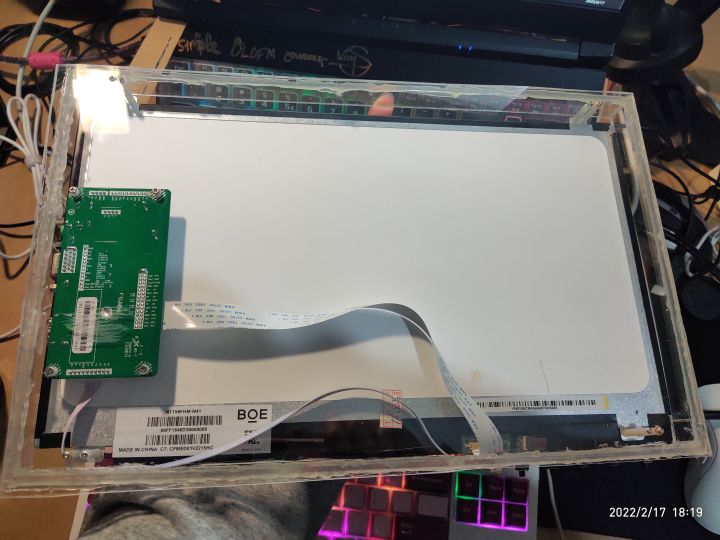

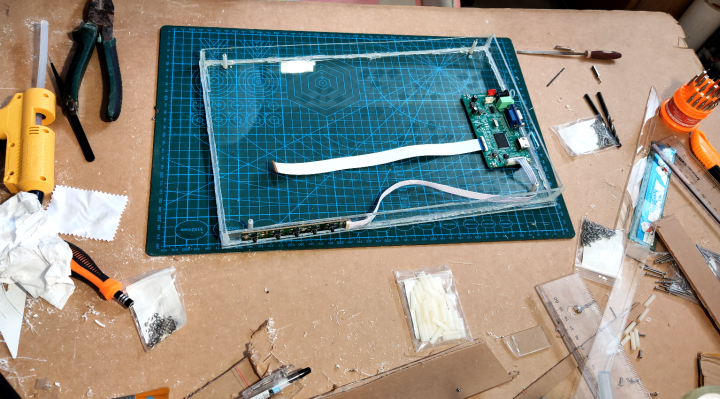

6.连接固定各个零件，完成。

注意

• 在制作的过程中，最费时费力以及最难的就是亚克力板的切割了，没想到3mm就这么难切。
• 先用笔画线，然后用尺子抵着用勾刀划。划呀划呀划， 差不多了，一掰就开了(熟练了先用尺子比着用勾刀划个几刀后就可以把尺子拿走了，沿着痕迹划就行)。
• 打孔也比较费劲，可以用电钻开孔，然后用边上蹭，或用锉来回蹭，
• 开始切得七扭八歪的，后来慢慢熟练了，会好一些。
• 本来准备用亚克力胶水粘的，感觉效果不好，所以我就用热熔胶了。

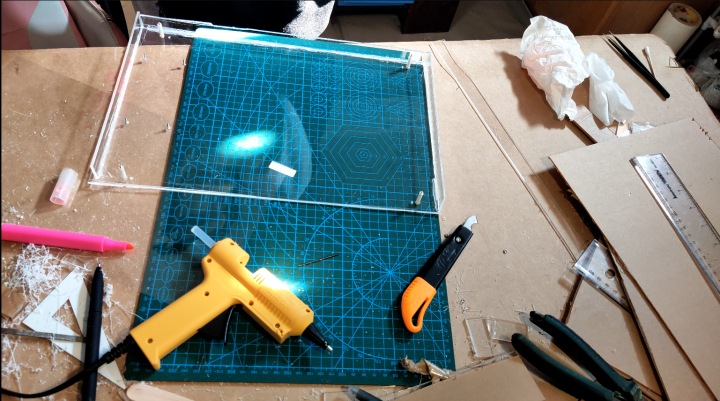

• 热熔胶凝固的速度很快，开始我想先挤一道，然后将板子放到上面，结果我刚放就凝固了，所以要先将板子立好，然后沿着根底下挤胶。
• 各个螺丝的点位如果高度不够可以用垫片垫。
• 做之前量一下或估计一下所需要的各个材料大小。
• 如果都测量好了，建议让商家裁剪，会CAD更好。
• TN屏的可视角度较小，相对于IPS屏来说。
• 看久了高色域屏，看低色域会有所不适应。
• 不游戏的话，高低刷屏幕差别不大。

热熔胶凝固的速度很快，开始我想先挤一道，然后将板子放到上面，我刚放就凝固了，所以要先将板子立好，然后沿着根底下挤胶。

所需材料及工具

材料：

• 40cm * 30cm *3mm的亚克力板2块，可以多买几块裁着练手。
• M2螺丝25mm若干
• M2双通尼龙六角柱18mm若干
• 2mm * 4.5mm * 0.6mm尼龙塑料垫片若干
• M2螺丝8mm若干
• M2螺母若干
• 15.6英寸显示器面板
• 驱动板(注意支持你的显示器面板)，电源。
• hdmi线

工具：

• 电钻
• 钳子
• 2mm钻头，以及更大的钻头用来开孔。
• 锉
• M2螺丝对应的螺丝刀，建议可拆卸用电钻往里打。
• 热熔胶枪+热熔胶
• 勾刀
• 钢尺
• 笔

最后

主要花费：

我的材料买多了，所以花费多一些，还有显示器面板，如果多蹲一蹲是有可能在小黄鱼蹲到更便宜的。

我这个不叫"DIY便携式显示器"是因为我不会背着它来回跑，只是放到固定的位置，由我来用。

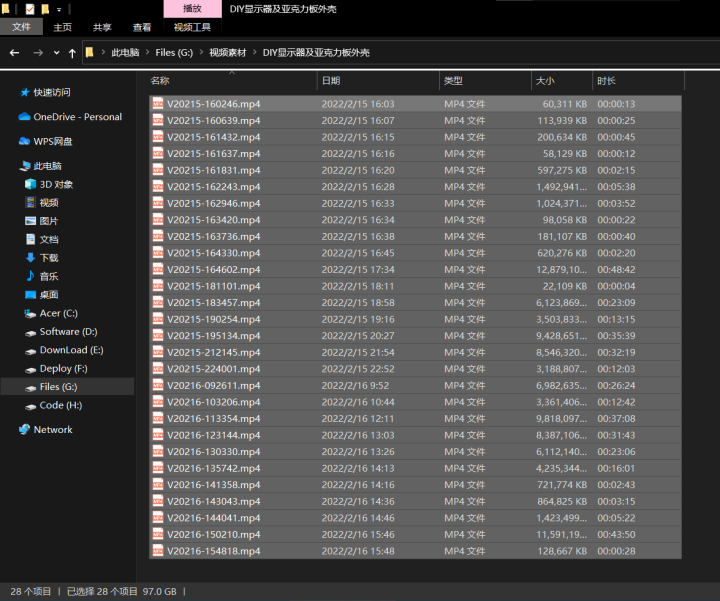

录的视频还没有剪，做好了我会将链接放到文章最后。

视频链接——链接
