Threejs入门之二十五：Threejs加载gltf文件

九仞山

修改于 2023-05-19 09:32:30

8.8K3

文章被收录于专栏：前端漫步前端漫步

这一节我们来通过Threejs加载一个glft格式的三维模型文件，首先我们先简单了解下gltf文件

gltf文件

gltf文件全称Graphics Language Transmission Forma（图形语言传输格式），是一种三维模型格式，用于传输和加载3D场景和模型；其号称是图形界的JPEG，能够实现快速的模型数据交换。

gltf文件核心是JSON文件，一个gltf文件可传输一个或多个场景，包括网格、材质、贴图、蒙皮、骨架、变形目标、动画、灯光以及摄像机等信息。

加载gltf文件

下面通过代码实现加载一个gltf格式的文件到场景中，首先还是需要创建场景、相机、渲染器等初始化代码，具体步骤查看前面章节，代码如下

页面初始化

import * as THREE from 'three'
import { OrbitControls } from 'three/addons/controls/OrbitControls.js'
// 定义变量
let scene,camera,renderer
let axesHelper
let hesLight,dirLight,sportLight
let controls

// 初始化场景
initScene()
// 初始化辅助轴
initAxesHelper()
// 初始化灯光
initLight()
// 初始化mesh
initMesh()
// 初始化相机
initCamera()
// 初始化渲染器
initRenderer()
// 循环动画
animate()
// 初始化轨道控制器
initControls()

window.addEventListener('resize',function() {
  camera.aspect = window.innerWidth / window.innerHeight
  camera.updateProjectionMatrix()
  renderer.setSize(window.innerWidth,window.innerHeight)
})
function initScene() {
  scene = new THREE.Scene()
  scene.background = new THREE.Color(0xa0a0a0)
}
function initAxesHelper() {
  axesHelper = new THREE.AxesHelper(5)
  scene.add(axesHelper)
}
function initLight() {
  hesLight = new THREE.HemisphereLight(0xffffff,0x444444)
  hesLight.intensity = 0.6
  scene.add(hesLight)
  dirLight = new THREE.DirectionalLight()
  dirLight.position.set(5,5,5)
  scene.add(dirLight)
  sportLight = new THREE.SpotLight(0xffffff)
  sportLight.position.set(0,10,10)
  scene.add(sportLight)
}
function initMesh() {

}
function initCamera() {
  camera = new THREE.PerspectiveCamera(75,window.innerWidth / window.innerHeight,0.1,100)
  camera.position.set(1.5,1.5,1.5)
}
function initRenderer() {
  renderer = new THREE.WebGLRenderer({antialias:true})
  renderer.setPixelRatio(window.devicePixelRatio)
  renderer.setSize(window.innerWidth,window.innerHeight)
  document.body.appendChild(renderer.domElement)
}
function initControls() {
  controls = new OrbitControls(camera, renderer.domElement)
}
function animate() {
  requestAnimationFrame(animate)
  renderer.render(scene,camera)
}

引入GLTFLoader 加载器

在index.js中顶部引入GLTFLoader 加载器

import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js'

实例GLTFLoader 化加载器

在initMesh() 函数中定义一个变量loader，该变量用于接收GLTFLoader实例

const loader = new GLTFLoader()

加载gltf文件

通过loader的load方法来加载gltf文件，load方法的详细参数如下 .load ( url : String, onLoad : Function, onProgress : Function, onError : Function ) url — 包含有.gltf/.glb文件路径/URL的字符串。 onLoad — 加载成功完成后将会被调用的函数。该函数接收parse所返回的已加载的JSON响应。 onProgress — （可选）加载正在进行过程中会被调用的函数。其参数将会是XMLHttpRequest实例，包含有总字节数.total与已加载的字节数.loaded。 onError — （可选）若在加载过程发生错误，将被调用的函数。该函数接收error来作为参数。

这里我们在加载gltf文件成功后，打印该gltf，看下里面的数据结构，并在加载成功后，将其加入到scene中

loader.load('../models/motor03.gltf',function(gltf) {
    console.log(gltf);
    scene.add(gltf.scene)
  })

刷新浏览器，查看效果，同时打开调试工具，查看gltf打印的数据结构

鼠标旋转发现，图像颜色与原本的gltf文件颜色有偏差，这里只需要修改WebGL渲染器默认的编码方式.outputEncoding就可以了在initRenderer()函数中加入如下代码

//解决加载gltf格式模型纹理贴图和原图不一样问题
  renderer.outputEncoding = THREE.sRGBEncoding;

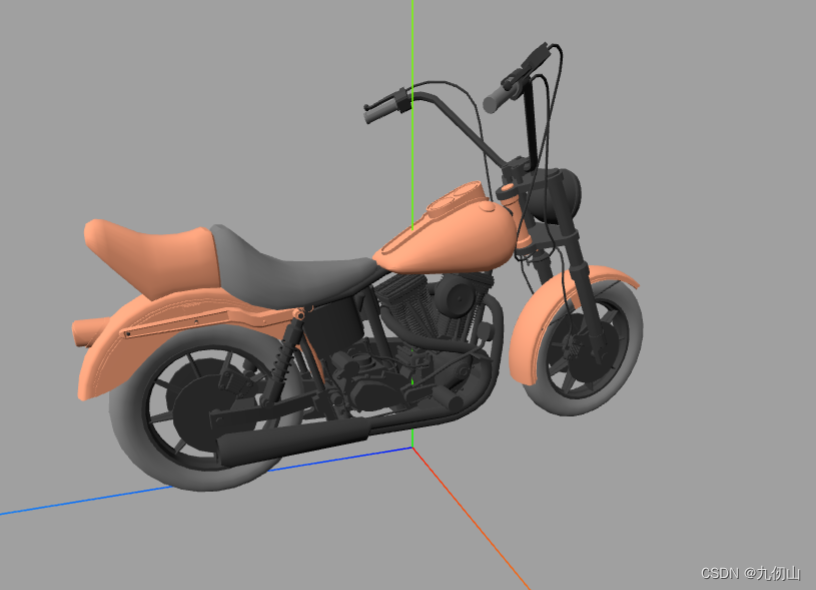

再次刷新浏览器，看效果

修改gltf文件mesh的材质颜色

通过在控制台打印gltf我们可以看到，该gltf文件里面包含一个scene，scene文件目录如下

我们可以在material中看到color字段，通过该字段我们可以修改各个材质的颜色，在上面loader.load的回调函数中，添加如下代码

    const motorMesh = gltf.scene.children[0].children
    motorMesh[0].material.color = new THREE.Color(0x000000)

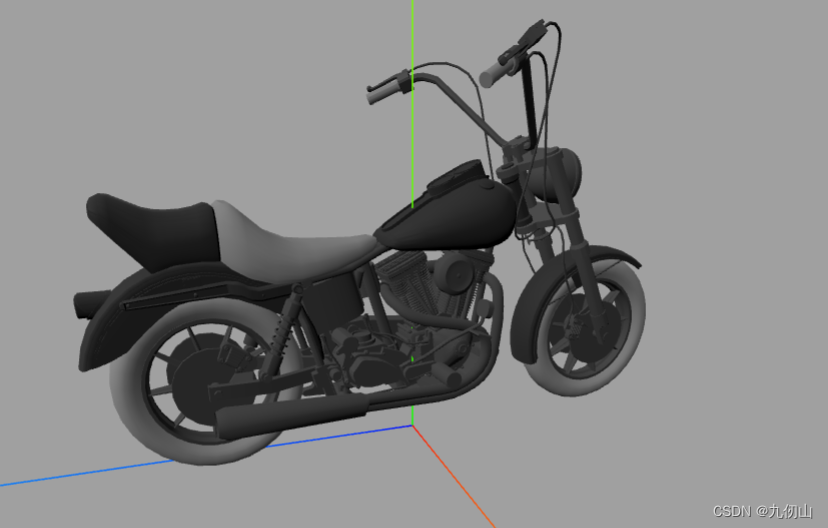

刷新浏览器，可以看到motorMesh[0]材质的颜色已经改变为黑色

ok，搞定收工，喜欢的朋友，动动你发财的小手点赞关注收藏哦
