kubernetes集群交付一套ELK Stack日志分析

作者头像
王先森sec
发布于 2023-04-24 17:07:13
发布于 2023-04-24 17:07:13
9460
举报
文章被收录于专栏：王先森王先森

K8S ELK日志分析

日志，对于任何系统来说都是及其重要的组成部分，在计算机系统中比较复杂，日志有不同的来源，如操作系统，应用服务，业务逻辑等，它们都在不停产生各种各样的日志。 K8S系统里的业务应用是高度 “动态化”的，随着容器编排的进行，业务容器在不断的被创建、被销毁、被迁移、被扩缩容…

需要建立一套集中式的方法，把不同来源的数据集中整合到一个地方

  • 收集—能够采集多种来源的日志数据（流式日志收集器）
  • 传输—能够稳定的把日志数据传输到中央系统（消息队列）
  • 存储—可以将日志以结构化数据的形式存储起来（搜索引擎）
  • 分析—支持方便的分析、检索方法，最好有GUI管理系统（前端）
  • 告警—能够提供错误报告，监控机制（监控工具）

开源解决方案—ELK Stack：

  • E – ElasticSearch
  • L – LogStash
  • K – Kibana

elasticsearch安装部署

https://www.elastic.co/

https://github.com/elastic/elasticsearch

https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-6.8.14.rpm

k8s-master.boysec.cn上安装：

代码语言：javascript
复制
[root@k8s-master ~]# cd /tools/
[root@k8s-master tools]# wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-6.8.14.rpm
[root@k8s-master tools]# rpm -ivh elasticsearch-6.8.14.rpm
[root@k8s-master tools]# systemctl daemon-reload
[root@k8s-master tools]# systemctl enable elasticsearch.service

配置

代码语言：javascript
复制
# vim /etc/elasticsearch/elasticsearch.yml
cluster.name: es.od.com
node.name: k8s-master.boysec.cn
path.data: /var/lib/elasticsearch
path.logs: /var/log/elasticsearch
bootstrap.memory_lock: true
network.host: 10.1.1.120
http.port: 9200

修改JVM参数

代码语言：javascript
复制
# vim /etc/elasticsearch/jvm.options
-Xms512m
-Xmx512m

修改文件描述符

代码语言：javascript
复制
cat > /etc/security/limits.d/es.conf <<EOF
elasticsearch hard nofile 65536
elasticsearch soft fsize unlimited
elasticsearch hard memlock unlimited
elasticsearch soft memlock unlimited
EOF

启动elasticsearch

代码语言：javascript
复制
systemctl start elasticsearch.service
netstat -lnpt|grep 9200
tcp6       0      0 10.1.1.120:9200         :::*                    LISTEN      114845/java

# 常见报错
cat /var/log/elasticsearch/k8s-logs.log
---
[1] bootstrap checks failed
[1]: memory locking requested for elasticsearch process but memory is not locked
----

# 解决办法
# 在/usr/lib/systemd/system/elasticsearch.service"添加
# [Service]字段下添加 LimitMEMLOCK=infinity

调整ES日志模板

代码语言：javascript
复制
curl -H "Content-Type:application/json" -XPUT http://10.1.1.120:9200/_template/k8s -d '{
  "template" : "k8s*",
  "index_patterns": ["k8s*"],
  "settings": {
    "number_of_shards": 5,
    "number_of_replicas": 0
  }
}'

kafka安装部署

Kafka是最初由Linkedin公司开发，是一个分布式、分区的、多副本的、多订阅者，基于zookeeper协调的分布式日志系统（也可以当做MQ系统），常见可以用于web/nginx日志、访问日志，消息服务等等，Linkedin于2010年贡献给了Apache基金会并成为顶级开源项目。

主要应用场景是：日志收集系统和消息系统。

官网地址 Github地址

k8s-slave.boysec.cn上:

代码语言：javascript
复制
[root@k8s-slave ~]# cd /tools/
[root@k8s-slave tools]# wget https://archive.apache.org/dist/kafka/2.2.0/kafka_2.12-2.2.0.tgz
[root@k8s-slave tools]# tar xf kafka_2.12-2.2.0.tgz -C /opt/
[root@k8s-slave tools]# ln -s /opt/kafka_2.12-2.2.0/ /opt/kafka

配置

代码语言：javascript
复制
[root@k8s-slave kafka]# vim /opt/kafka/config/server.properties
log.dirs=/data/kafka/logs
zookeeper.connect=localhost:2181
log.flush.interval.messages=10000
log.flush.interval.ms=1000
delete.topic.enable=true
host.name=k8s-slave.boysec.cn

[root@k8s-slave kafka]# mkdir -p /data/kafka/logs

启动

代码语言：javascript
复制
[root@k8s-slave kafka]# /opt/kafka/bin/kafka-server-start.sh -daemon /opt/kafka/config/server.properties
[root@k8s-slave kafka]# netstat -lntup |grep 9092
tcp6       0      0 10.1.1.130:9092         :::*                    LISTEN      103655/java

kafka-manager(可选安装)

https://github.com/yahoo/kafka-manager https://github.com/yahoo/kafka-manager/archive/2.0.0.2.tar.gz

k8s-dns.boysec.cn上:

代码语言：javascript
复制
mkdir /data/dockerfile/kafka-manager
cd /data/dockerfile/kafka-manager

方法一

代码语言：javascript
复制
FROM hseeberger/scala-sbt

ENV ZK_HOSTS=10.1.1.130:2181 \
     KM_VERSION=2.0.0.2

RUN mkdir -p /tmp && \
    cd /tmp && \
    wget https://github.com/yahoo/kafka-manager/archive/${KM_VERSION}.tar.gz && \
    tar xf ${KM_VERSION}.tar.gz && \
    cd /tmp/CMAK-${KM_VERSION} && \
    sbt clean dist && \
    unzip  -d / ./target/universal/kafka-manager-${KM_VERSION}.zip && \
    rm -fr /tmp/${KM_VERSION} /tmp/kafka-manager-${KM_VERSION}

WORKDIR /kafka-manager-${KM_VERSION}

EXPOSE 9000
ENTRYPOINT ["./bin/kafka-manager","-Dconfig.file=conf/application.conf"]
构建镜像
代码语言：javascript
复制
docker build . -t harbor.od.com/infra/kafka-manager:v2.0.0.2

方法二

注意：直接下载镜像(本人已做出3.0.0.5版本kafaka-manager，以支持kafak2.4。使用请自己测试！)

代码语言：javascript
复制
docker pull wangxiansen/kafka-manager:v2.0.0.2 #wangxiansen/kafka-manager:v3.0.0.5
docker tag wangxiansen/kafka-manager:v2.0.0.2 harbor.od.com/infra/kafka-manager:v2.0.0.2
docker push harbor.od.com/infra/kafka-manager:v2.0.0.2

资源配置清单

代码语言：javascript
复制
[root@k8s-dns ~]# mkdir /var/k8s-yaml/kafka-manager
[root@k8s-dns ~]# cd /var/k8s-yaml/kafka-manager
  • Deployment
  • Service
  • Ingress

vim /var/k8s-yaml/kafka-manager/deployment.yaml

代码语言：javascript
复制
kind: Deployment
apiVersion: apps/v1
metadata:
  name: kafka-manager
  namespace: infra
  labels:
    name: kafka-manager
spec:
  replicas: 1
  selector:
    matchLabels:
      app: kafka-manager
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  revisionHistoryLimit: 7
  progressDeadlineSeconds: 600
  template:
    metadata:
      labels:
        app: kafka-manager
    spec:
      containers:
      - name: kafka-manager
        image: harbor.od.com/infra/kafka-manager:v2.0.0.2
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9000
          protocol: TCP
        env:
        - name: ZK_HOSTS
          value: zk4.od.com:2181
        - name: APPLICATION_SECRET
          value: letmein
      imagePullSecrets:
      - name: harbor
      terminationGracePeriodSeconds: 30
      securityContext:
        runAsUser: 0

vim /var/k8s-yaml/kafka-manager/svc.yaml

代码语言：javascript
复制
kind: Service
apiVersion: v1
metadata:
  name: kafka-manager
  namespace: infra
spec:
  ports:
  - protocol: TCP
    port: 9000
    targetPort: 9000
  selector:
    app: kafka-manager

vim /var/k8s-yaml/kafka-manager/ingress.yaml

代码语言：javascript
复制
kind: Ingress
apiVersion: extensions/v1beta1
metadata:
  name: kafka-manager
  namespace: infra
spec:
  rules:
  - host: km.od.com
    http:
      paths:
      - path: /
        backend:
          serviceName: kafka-manager
          servicePort: 9000

dns解析记录

代码语言：javascript
复制
[root@k8s-dns ~]# vi /var/named/chroot/etc/od.com.zone
...
km       A 10.1.1.50

应用配置清单

在任意一台k8s运算节点执行：

代码语言：javascript
复制
kubectl apply -f http://k8s-yaml.od.com/kafka-manager/deployment.yaml
kubectl apply -f http://k8s-yaml.od.com/kafka-manager/svc.yaml
kubectl apply -f http://k8s-yaml.od.com/kafka-manager/ingress.yaml

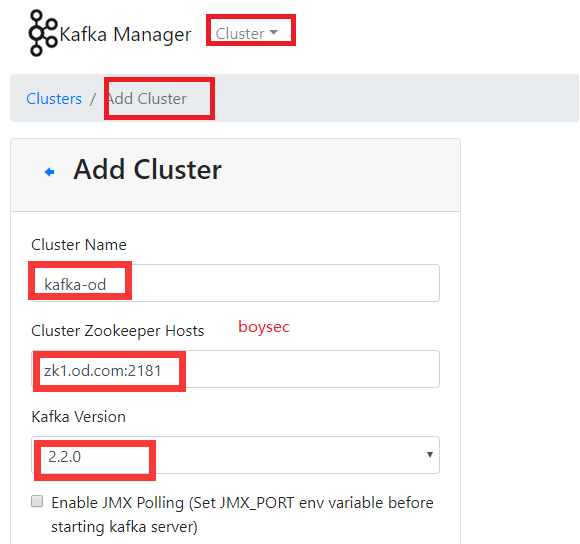

http://km.od.com/

filebeat安装部署

https://www.elastic.co/downloads/beats/filebeat

制作docker镜像

代码语言：javascript
复制
[root@k8s-dns ~]# mkdir /data/dockerfile/filebeat
[root@k8s-dns ~]# cd /data/dockerfile/filebeat
  • Dockerfile
  • docker-entrypoint

vim /data/dockerfile/filebeat/Dockerfile

代码语言：javascript
复制
FROM debian:jessie

ENV FILEBEAT_VERSION=7.4.0 \
    FILEBEAT_SHA1=c63bb1e16f7f85f71568041c78f11b57de58d497ba733e398fa4b2d071270a86dbab19d5cb35da5d3579f35cb5b5f3c46e6e08cdf840afb7c347777aae5c4e11

RUN set -x && \
  apt-get update && \
  apt-get install -y wget && \
  wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-${FILEBEAT_VERSION}-linux-x86_64.tar.gz -O /opt/filebeat.tar.gz && \
  cd /opt && \
  echo "${FILEBEAT_SHA1}  filebeat.tar.gz" | sha512sum -c - && \
  tar xzvf filebeat.tar.gz && \
  cd filebeat-* && \
  cp filebeat /bin && \
  cd /opt && \
  rm -rf filebeat* && \
  apt-get purge -y wget && \
  apt-get autoremove -y && \
  apt-get clean && rm -rf /var/lib/apt/lists/* /tmp/* /var/tmp/*

COPY docker-entrypoint.sh /
ENTRYPOINT ["/docker-entrypoint.sh"]

vim /data/dockerfile/filebeat/docker-entrypoint.sh

代码语言：javascript
复制
#!/bin/bash

ENV=${ENV:-"test"}
PROJ_NAME=${PROJ_NAME:-"no-define"}
MULTILINE=${MULTILINE:-"^\d{2}"}

cat > /etc/filebeat.yaml << EOF
filebeat.inputs:
- type: log
  fields_under_root: true
  fields:
    topic: logm-${PROJ_NAME}
  paths:
    - /logm/*.log
    - /logm/*/*.log
    - /logm/*/*/*.log
    - /logm/*/*/*/*.log
    - /logm/*/*/*/*/*.log
  scan_frequency: 120s
  max_bytes: 10485760
  multiline.pattern: '$MULTILINE'
  multiline.negate: true
  multiline.match: after
  multiline.max_lines: 100
- type: log
  fields_under_root: true
  fields:
    topic: logu-${PROJ_NAME}
  paths:
    - /logu/*.log
    - /logu/*/*.log
    - /logu/*/*/*.log
    - /logu/*/*/*/*.log
    - /logu/*/*/*/*/*.log
    - /logu/*/*/*/*/*/*.log
output.kafka:
  hosts: ["10.1.1.130:9092"]
  topic: k8s-fb-$ENV-%{[topic]}
  version: 2.0.0
  required_acks: 0
  max_message_bytes: 10485760
EOF

set -xe

# If user don't provide any command
# Run filebeat
if [[ "$1" == "" ]]; then
     exec filebeat  -c /etc/filebeat.yaml
else
    # Else allow the user to run arbitrarily commands like bash
    exec "$@"
fi

制作镜像

代码语言：javascript
复制
docker build . -t harbor.od.com/infra/filebeat:v7.4.0
docker push harbor.od.com/infra/filebeat:v7.4.0

准备资源配置清单

使用边车模式（sidecar）来启动filebeat资源 vim /var/k8s-yaml/dubbo-demo-consumer/deployment.yaml

代码语言：javascript
复制
kind: Deployment
apiVersion: apps/v1
metadata:
  name: dubbo-demo-consumer
  namespace: test
  labels:
    name: dubbo-demo-consumer
spec:
  replicas: 1
  selector:
    matchLabels:
      name: dubbo-demo-consumer
  template:
    metadata:
      labels:
        app: dubbo-demo-consumer
        name: dubbo-demo-consumer
    spec:
      containers:
      - name: dubbo-demo-consumer
        image: harbor.od.com/app/dubbo-demo-web:tomcat_20210902_2035
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
          protocol: TCP
        env:
        - name: C_OPTS
          value: -Denv=dev -Dapollo.meta=http://config-test.od.com
        volumeMounts:
        - mountPath: /opt/tomcat/logs
          name: logm
      - name: filebeat
        image: harbor.od.com/infra/filebeat:v7.4.0
        imagePullPolicy: IfNotPresent
        env:
        - name: ENV
          value: test
        - name: PROJ_NAME
          value: dubbo-demo-web
        volumeMounts:
        - mountPath: /logm
          name: logm
      volumes:
      - emptyDir: {}
        name: logm
      imagePullSecrets:
      - name: harbor
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
      securityContext:
        runAsUser: 0
      schedulerName: default-scheduler
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  revisionHistoryLimit: 7
  progressDeadlineSeconds: 600

边车模式优势：他们是sidecar模式运行的，他们共享UTS、USER、NET。也就是共享用户名和进程通信，隔离的是IPC、FS，文件系统不共享

应用配置清单

在任意一台k8s运算节点执行：

代码语言：javascript
复制
kubectl apply -f http://k8s-yaml.od.com/filebeat/deployment.yaml
docker ps|grep filebeat

logstash安装部署

安装选型

准备docker镜像

代码语言：javascript
复制
[root@k8s-dns ~]# docker pull logstash:6.8.13
[root@k8s-dns ~]# docker tag logstash:6.8.13 harbor.od.com/infra/logstash:v6.8.13
[root@k8s-dns ~]# docker push harbor.od.com/infra/logstash:v6.8.13

准备logstash配置

[root@k8s-dns ~]# mkdir /etc/logstash

  • Test配置
  • Prod配置

vi /etc/logstash/logstash-test.conf

代码语言：javascript
复制
input {
  kafka {
    bootstrap_servers => "10.1.1.130:9092"
    client_id => "10.1.1.250"
    consumer_threads => 4
    group_id => "k8s_test"
    topics_pattern => "k8s-fb-test-.*"
  }
}

filter {
  json {
    source => "message"
  }
}

output {
  elasticsearch {
    hosts => ["10.1.1.120:9200"]
    index => "k8s-test-%{+YYYY.MM.DD}"
  }
}

vi /etc/logstash/logstash-prod.conf

代码语言：javascript
复制
input {
  kafka {
    bootstrap_servers => "10.1.1.130:9092"
    client_id => "10.1.1.254"
    consumer_threads => 4
    group_id => "k8s_prod"
    topics_pattern => "k8s-fb-prod-.*"
  }
}

filter {
  json {
    source => "message"
  }
}

output {
  elasticsearch {
    hosts => ["10.1.1.120:9200"]
    index => "k8s-prod-%{+YYYY.MM.DD}"
  }
}

启动logstash镜像验证

代码语言：javascript
复制
[root@k8s-dns ~]# docker run -d --name=logstash-test -v /etc/logstash:/etc/logstash harbor.od.com/infra/logstash:v6.8.13 -f /etc/logstash/logstash-test.conf
[root@k8s-dns ~]# curl http://10.1.1.120:9200/_cat/indices?v
health status index               uuid                   pri rep docs.count docs.deleted store.size pri.store.size
green  open   k8s-test-2021.03.63 j6jQSHRqSgm3s_LfXUVAbg   5   0          3            0       460b           460b

kibana安装部署

代码语言：javascript
复制
[root@k8s-dns ~]# docker pull kibana:6.8.13
[root@k8s-dns ~]# docker tag kibana:6.8.13 harbor.od.com/infra/kibana:v6.8.13
[root@k8s-dns ~]# docker push harbor.od.com/infra/kibana:v6.8.13

准备资源配置清单

代码语言：javascript
复制
[root@k8s-dns ~]# mkdir /var/k8s-yaml/kibana
[root@k8s-dns ~]# cd /var/k8s-yaml/kibana
  • Deployment
  • Ingress

vim /var/k8s-yaml/kibana/deployment.yaml

代码语言：javascript
复制
kind: Deployment
apiVersion: apps/v1
metadata:
  name: kibana
  namespace: infra
  labels:
    name: kibana
spec:
  replicas: 1
  selector:
    matchLabels:
      name: kibana
  template:
    metadata:
      labels:
        app: kibana
        name: kibana
    spec:
      containers:
      - name: kibana
        image: harbor.od.com/infra/kibana:v6.8.13
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 5601
          protocol: TCP
        env:
        - name: ELASTICSEARCH_URL
          value: http://10.1.1.120:9200
      imagePullSecrets:
      - name: harbor
      securityContext:
        runAsUser: 0
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  revisionHistoryLimit: 7
  progressDeadlineSeconds: 600

vim /var/k8s-yaml/kibana/svc.yaml

代码语言：javascript
复制
kind: Service
apiVersion: v1
metadata:
  name: kibana
  namespace: infra
spec:
  ports:
  - protocol: TCP
    port: 5601
    targetPort: 5601
  selector:
    app: kibana

vim /var/k8s-yaml/kibana/ingress.yaml

代码语言：javascript
复制
kind: Ingress
apiVersion: extensions/v1beta1
metadata:
  name: kibana
  namespace: infra
spec:
  rules:
  - host: kibana.od.com
    http:
      paths:
      - path: /
        backend:
          serviceName: kibana
          servicePort: 5601

DNS解析记录

代码语言：javascript
复制
[root@k8s-dns ~]# vi /var/named/chroot/etc/od.com.zone
...
kibana       A 10.1.1.50

应用配置清单

在任意一台k8s运算节点执行：

代码语言：javascript
复制
kubectl apply -f http://k8s-yaml.od.com/kibana/deployment.yaml
kubectl apply -f http://k8s-yaml.od.com/kibana/svc.yaml
kubectl apply -f http://k8s-yaml.od.com/kibana/ingress.yaml

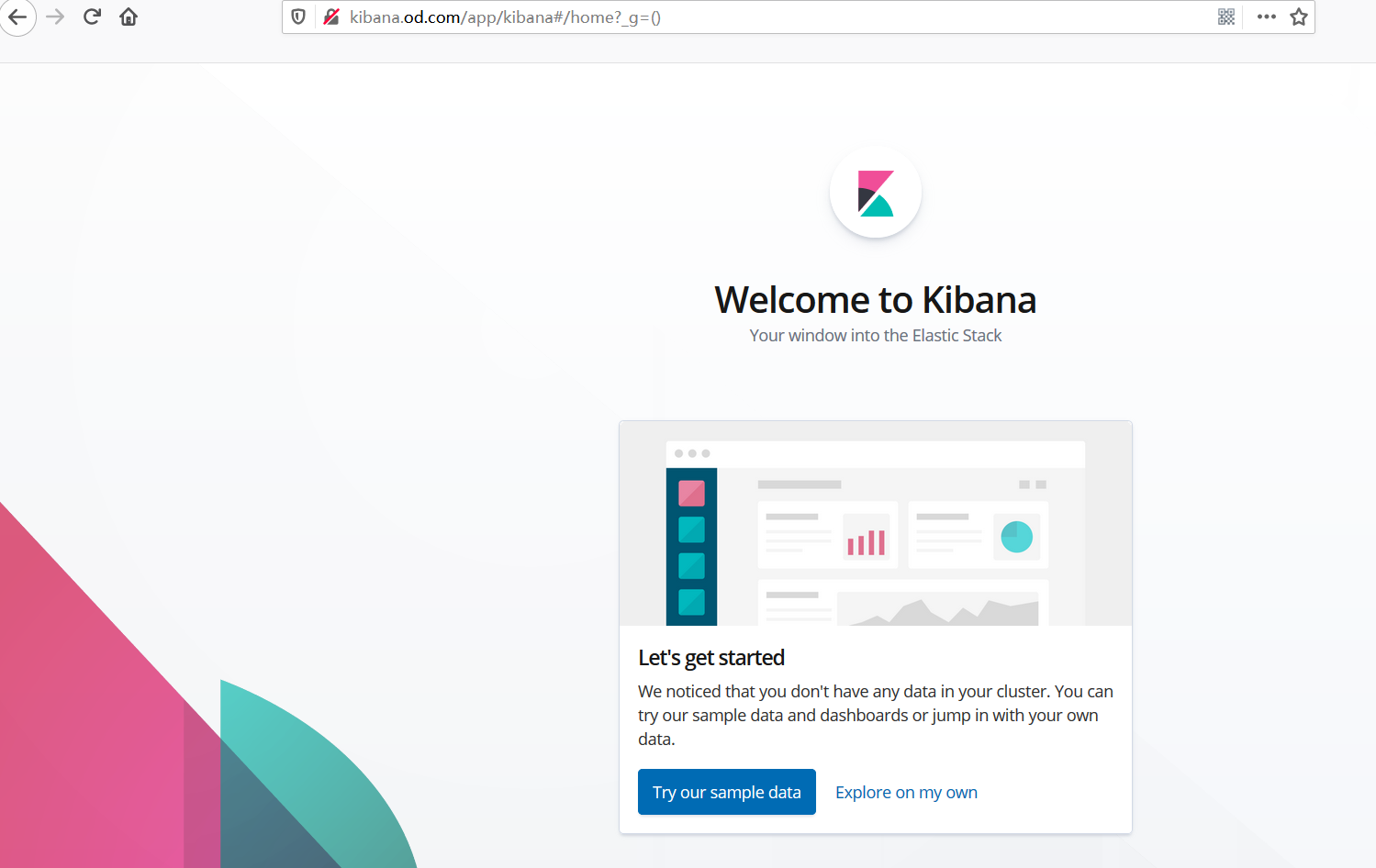

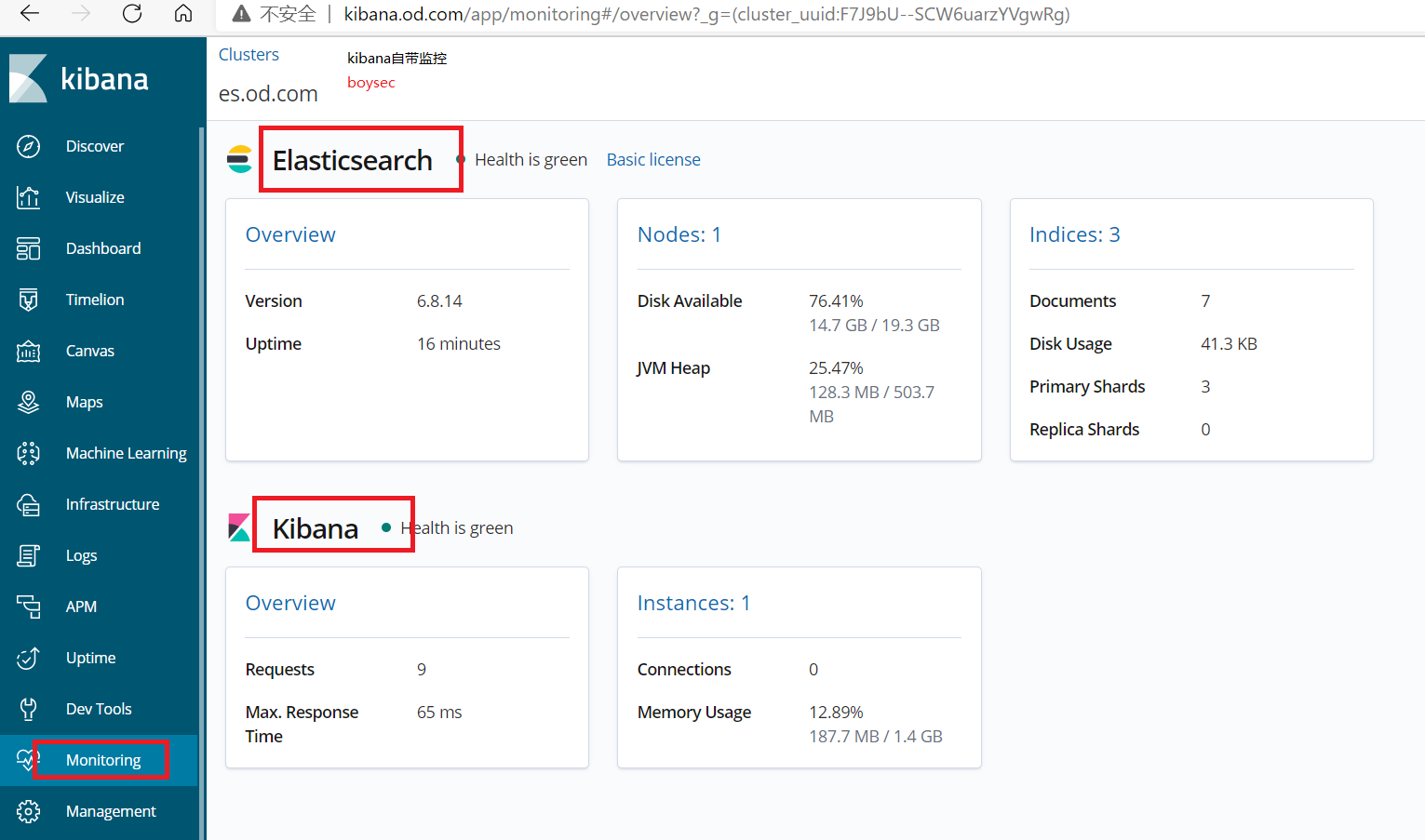

浏览器访问

http://kibana.od.com

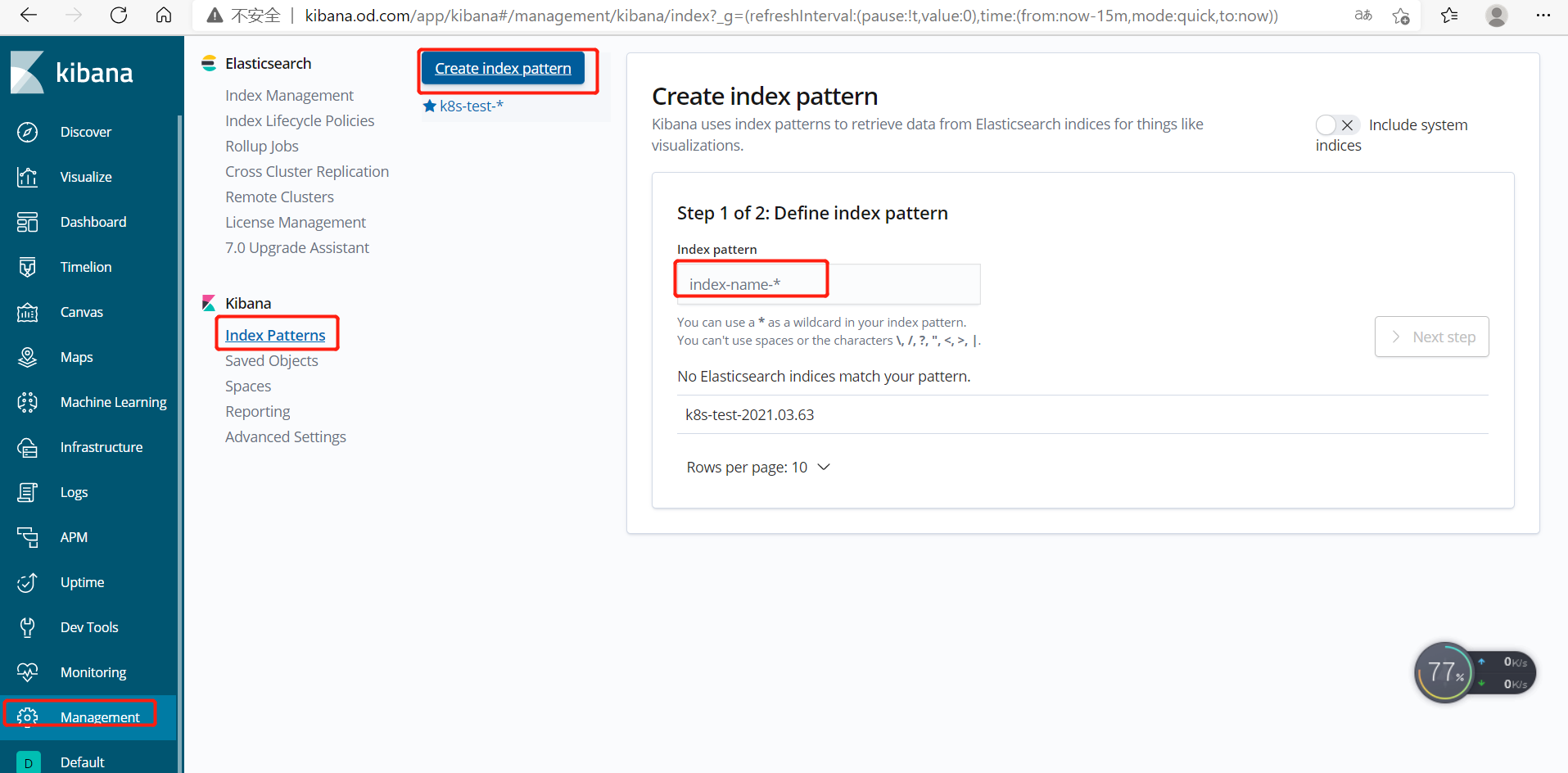

添加日志

kibana培训专用

时间选择器（一）

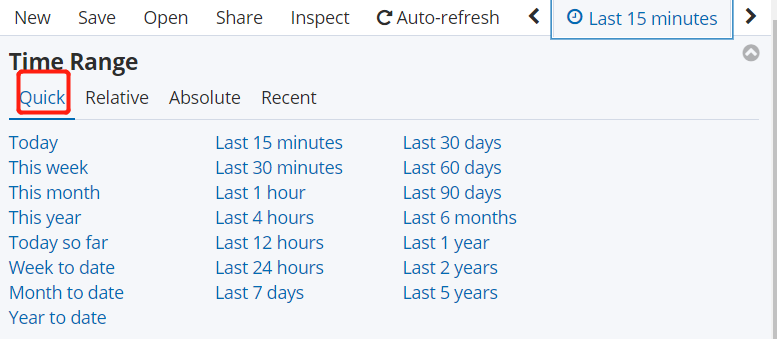

选择时间(当前、这星期、这月、这年)

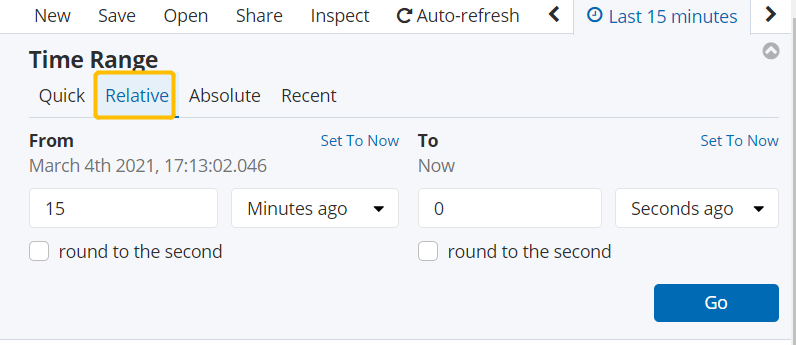

相对时间

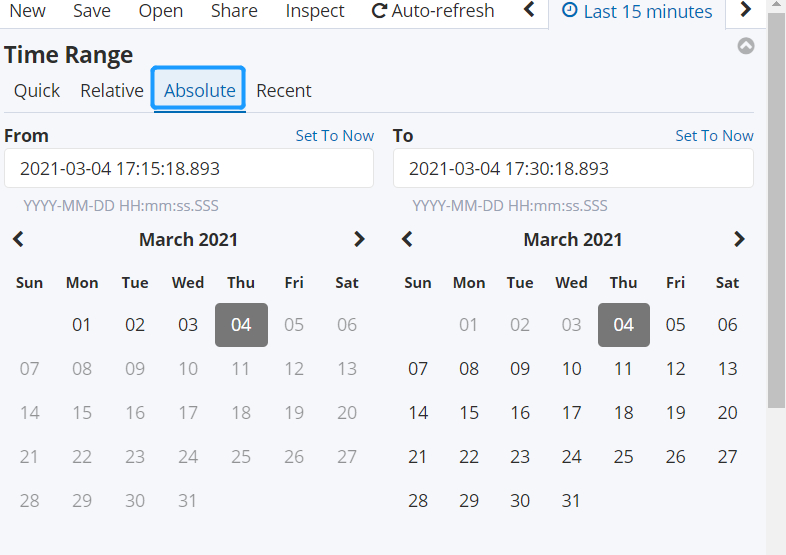

绝对时间

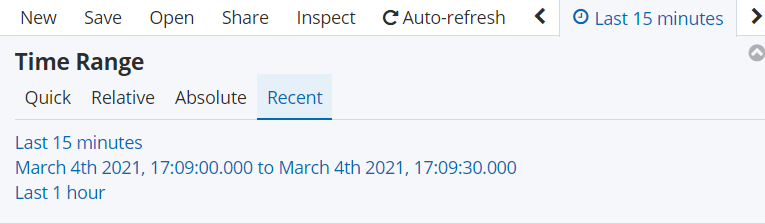

最近时间

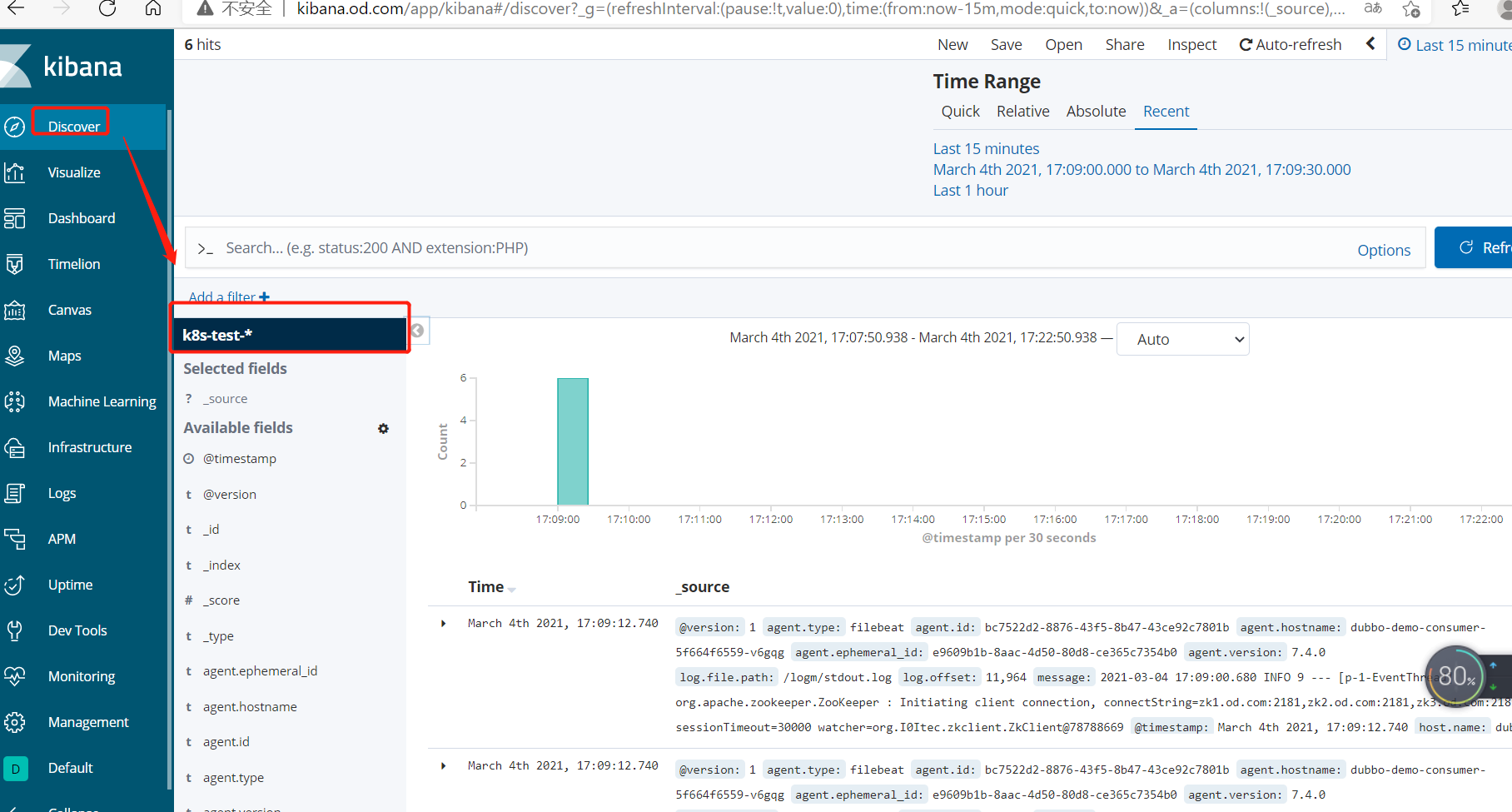

环境选择器(二)

用于区分各种环境

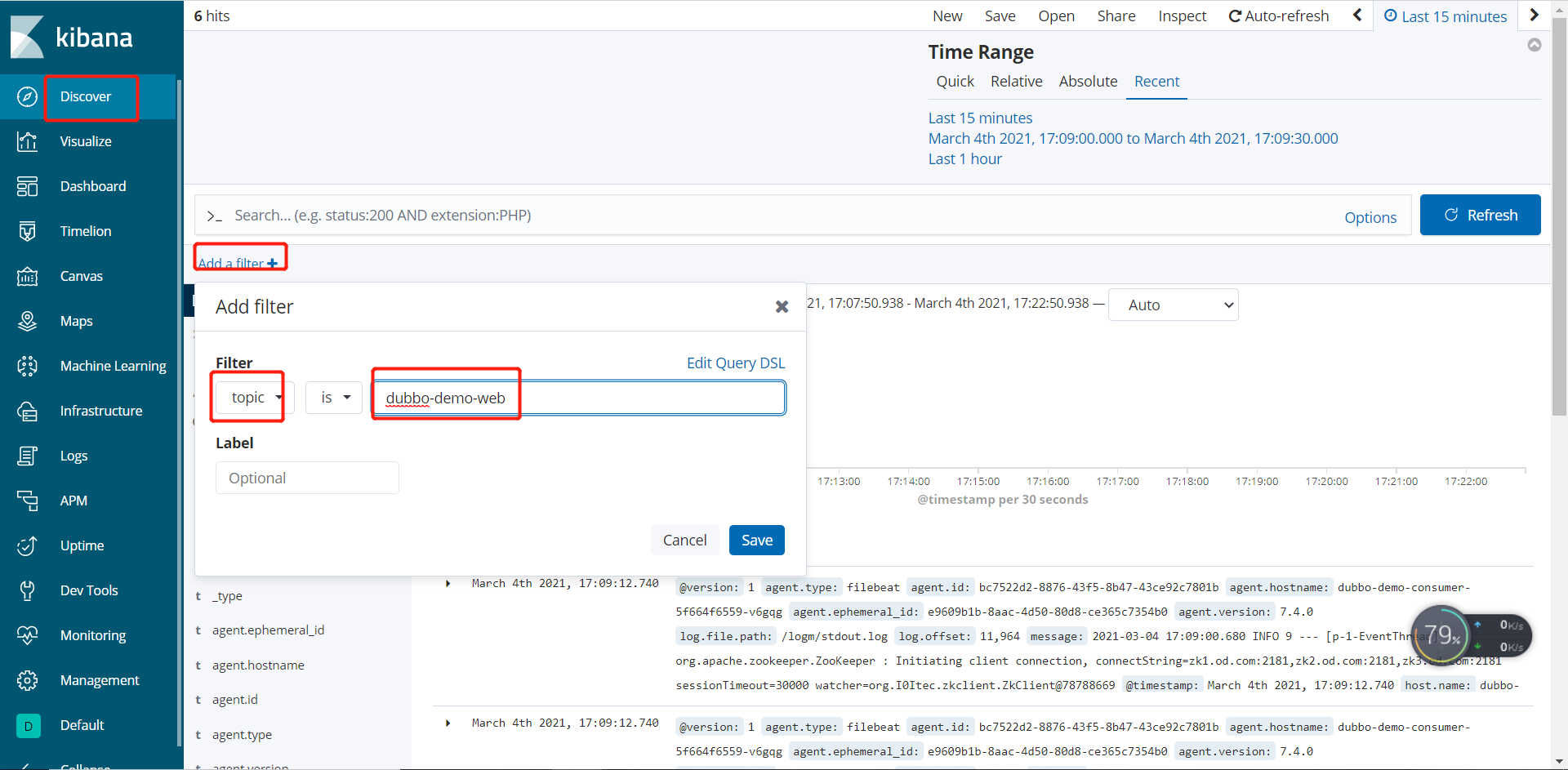

项目选择器(三)

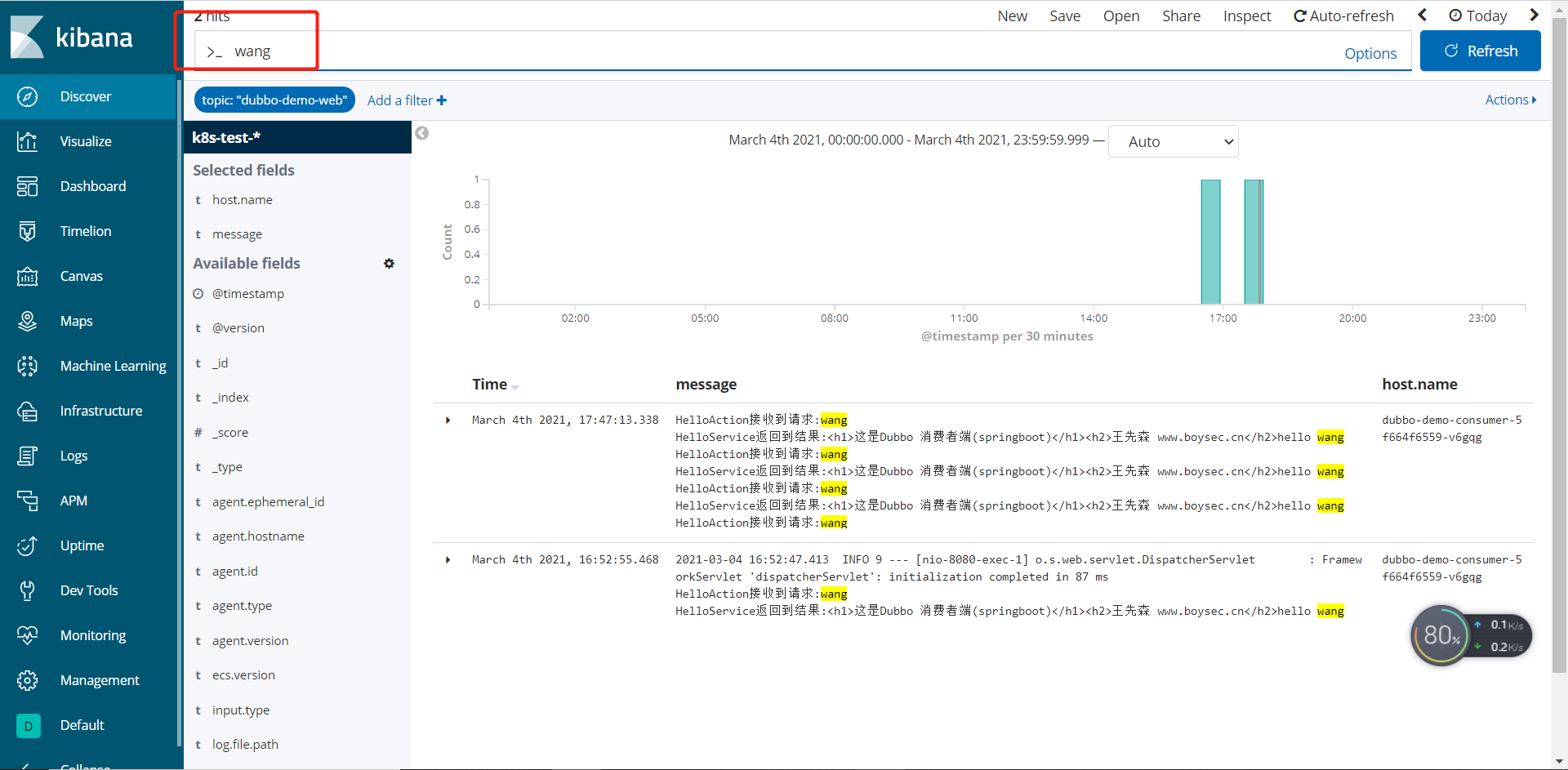

关键字选择器(四)

本文参与 腾讯云自媒体同步曝光计划，分享自作者个人站点/博客。
原始发表：2021-08-19，如有侵权请联系 cloudcommunity@tencent.com 删除
stack
集群
配置
日志
日志分析

本文分享自 作者个人站点/博客 前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ，欢迎热爱写作的你一起参与！

stack
集群
配置
日志
日志分析
评论
登录后参与评论
0 条评论
热度
最新
登录 后参与评论
推荐阅读
目录
  • K8S ELK日志分析
  • elasticsearch安装部署
    • 配置
    • 修改JVM参数
    • 修改文件描述符
    • 启动elasticsearch
    • 调整ES日志模板
  • kafka安装部署
    • 配置
    • 启动
    • kafka-manager(可选安装)
      • 方法一
      • 方法二
      • 资源配置清单
      • dns解析记录
      • 应用配置清单
  • filebeat安装部署
    • 制作docker镜像
    • 制作镜像
    • 准备资源配置清单
    • 应用配置清单
  • logstash安装部署
    • 准备docker镜像
    • 准备logstash配置
    • 启动logstash镜像验证
  • kibana安装部署
    • 准备资源配置清单
    • DNS解析记录
    • 应用配置清单
    • 浏览器访问
    • 添加日志
  • kibana培训专用
    • 时间选择器（一）
      • 选择时间(当前、这星期、这月、这年)
      • 相对时间
      • 绝对时间
      • 最近时间
    • 环境选择器(二)
    • 项目选择器(三)
    • 关键字选择器(四)
领券

腾讯云开发者

扫码关注腾讯云开发者

扫码关注腾讯云开发者

领取腾讯云代金券

热门产品

热门推荐

更多推荐

Copyright © 2013 - 2025 Tencent Cloud. All Rights Reserved. 腾讯云 版权所有

深圳市腾讯计算机系统有限公司 ICP备案/许可证号：粤B2-20090059 粤公网安备44030502008569号

腾讯云计算（北京）有限责任公司 京ICP证150476号 |  京ICP备11018762号

问题归档专栏文章快讯文章归档关键词归档开发者手册归档开发者手册 Section 归档

Copyright © 2013 - 2025 Tencent Cloud.

All Rights Reserved. 腾讯云 版权所有

登录 后参与评论
