VS101~VS432 设备配备了专门的参数配置工具 SETP 来完成设备工作参数的查看和修改工作。

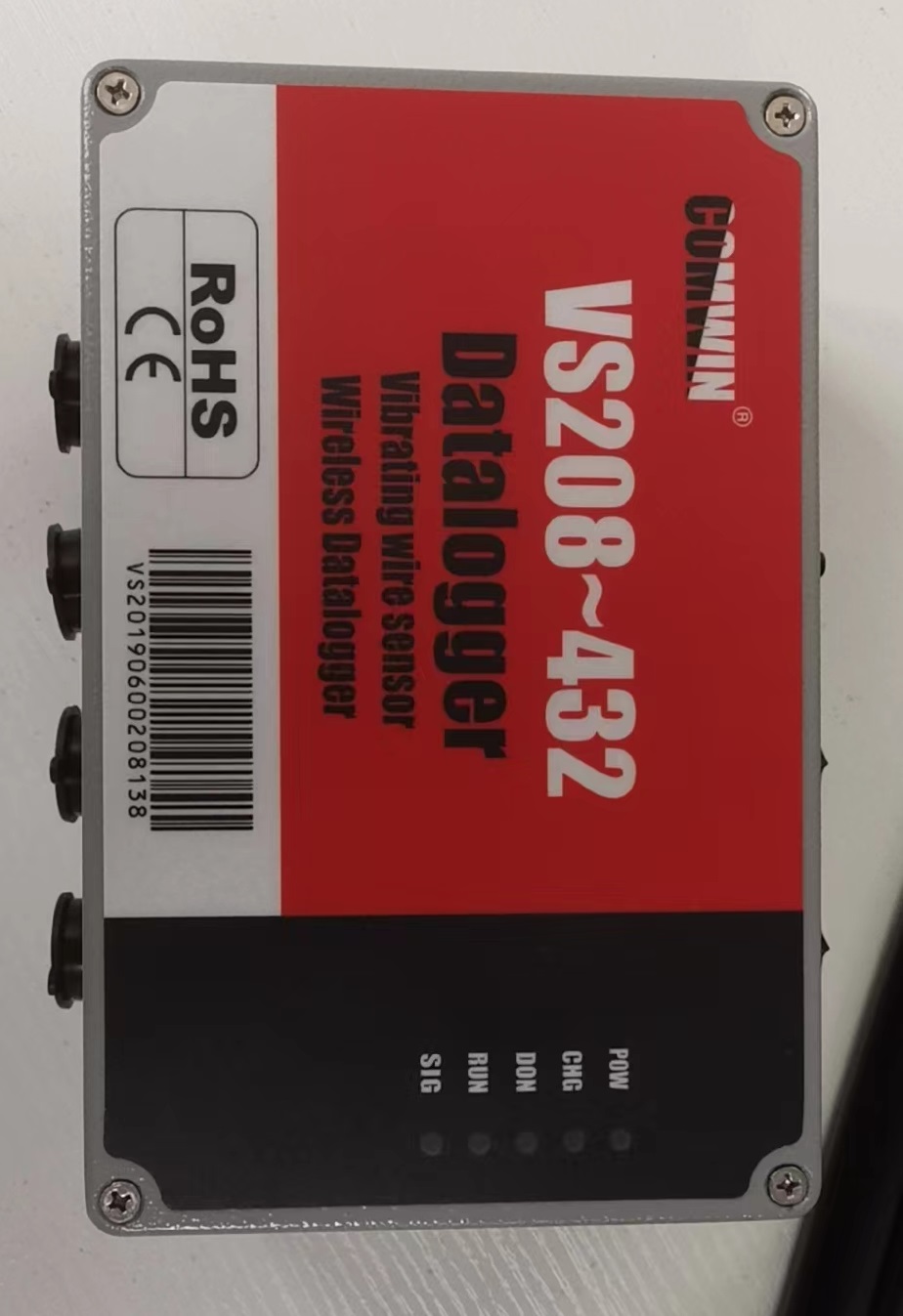

河北稳控科技多通道振弦传感器无线采集仪

连接前的准备工作

（ 1）数据接口与计算机连接

使用标配的通讯线与计算机 RS232 接口连接。 若需基于手机网络发送数据，请在开机前安装 SIM 卡。

河北稳控科技多通道振弦传感器无线采集仪与参数配置工具连接

若需测量传感器，请在开机前按照接口定义连接传感器。

（ 2）连接设备电源

使用标配的电源线连接电源，并保证设备为关机状态。若设备连接电源时自动开机，则需要拔掉电源重新连接一次。

（ 3）打开配置工具 SETP

运行 SETP.exe 程序。

河北稳控科技多通道振弦传感器无线采集仪与参数配置工具连接

连接设备

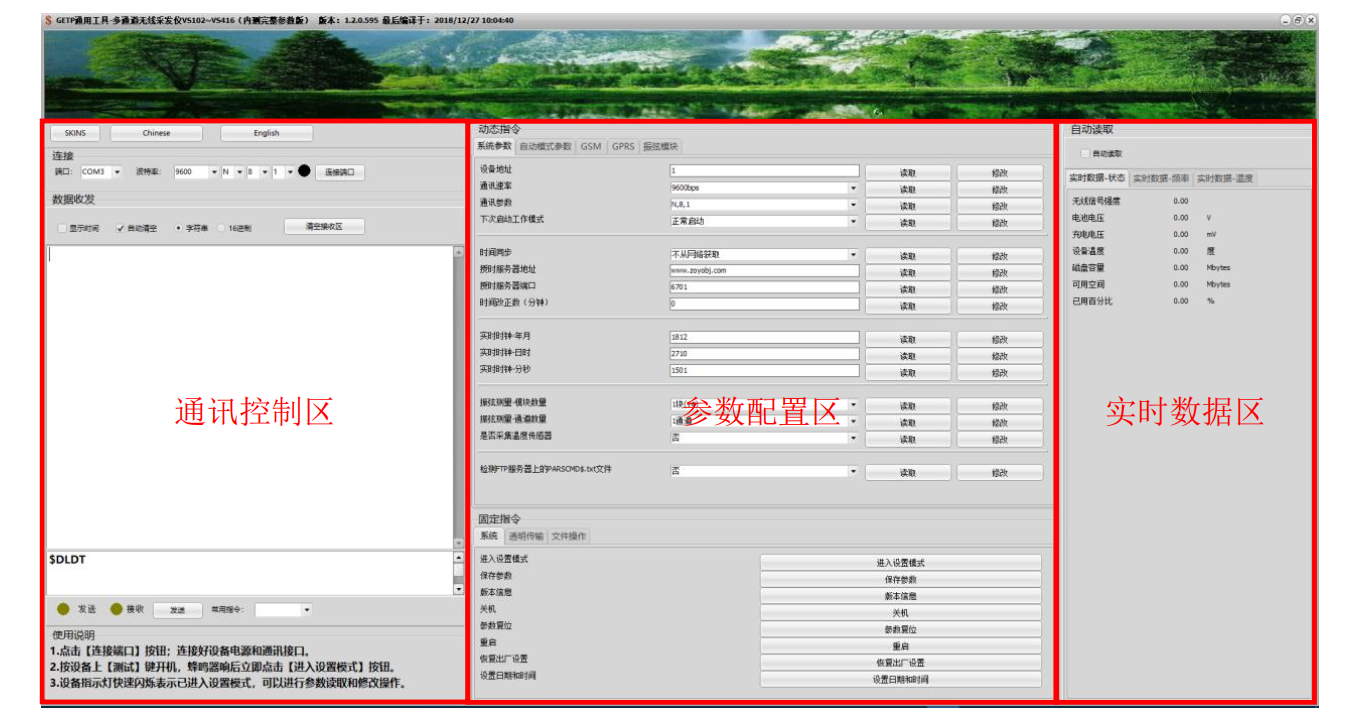

在主界面左上角【连接】框内选择正确的端口名称和通讯参数（默认为 115200,N,8,1），点击【连接端口】按钮。

（ 4）设备开机

按压设备上的【 ON/OFF】 按键开机，当 SETP 收到设备的版本信息后表示 SETP 工具与设备连接正确。

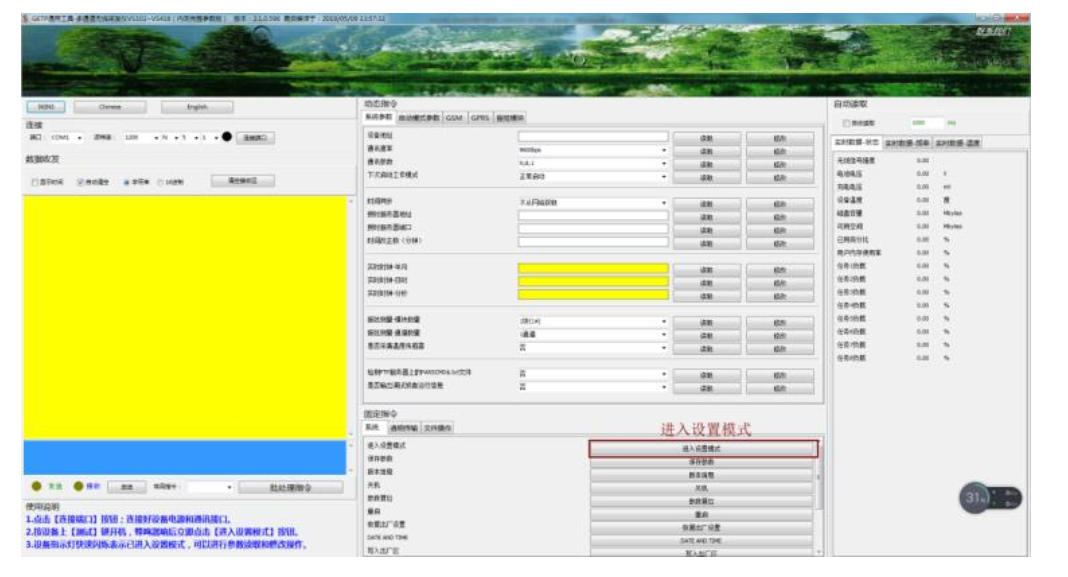

（ 5）进入设置模式

设备输出版本信息后 3 秒内点击【 参数配置】 区域下半部分【 系统】 面板内的【进入设置模式】按钮，使设备进入参数设置工作模式（蜂鸣器单响一次，运行指示灯快速闪烁）。只有在此模式下，才能读取和修改设备内部工作参数。
