😂一个打过一年半的oier，写过一年多的Java，现在致力于学习iot应用的普通本科生 🙏作者水平有限，如发现错误，还请私信或者评论区留言！

前言

使用示例单片机：stc89c52rc 编译软件：keil 烧录软件：stc-isp

原理图如下：

LED

顺序流水灯：

8个LED灯按照由上而下，由下而上的顺序循环点亮，间隔约50ms，无限循环
分析：

单个LED点亮，循环来实现由上而下，由下而上的顺序
延时来模拟流水灯

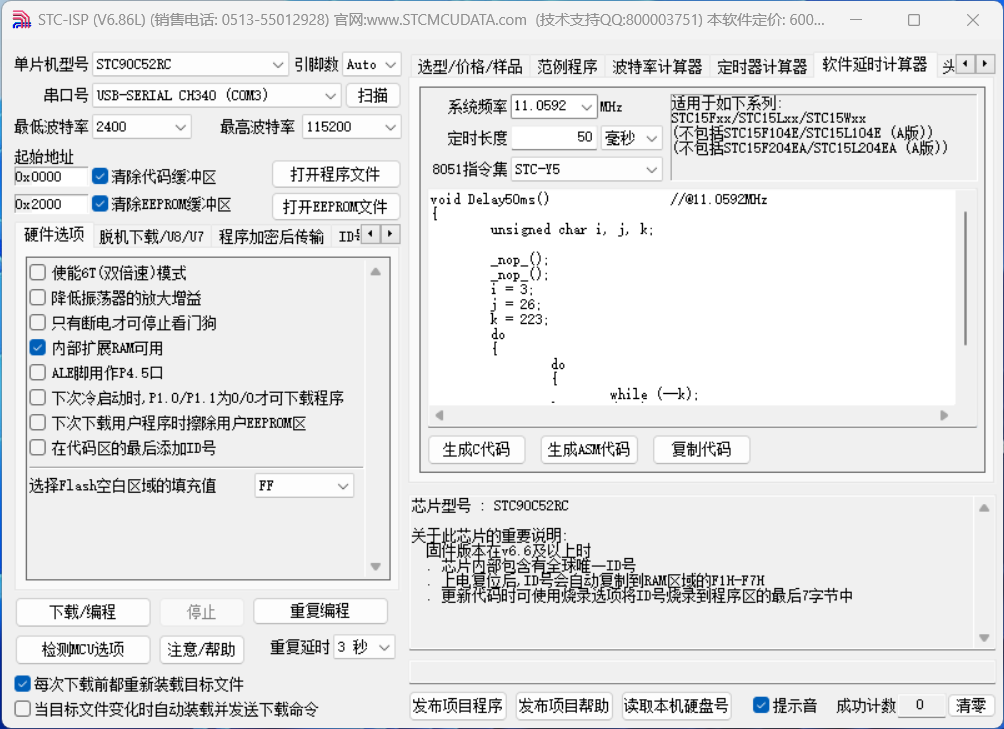

延时为50ms的实现：打开stc-isp寻求对应芯片，来实现软件延时

LED如何闪烁？

通过上面的LED原理图不难发现，当P2^0为0时，LED1亮，对应的十六进制为0xFE（1111 1110）；

编码实现：

//流水灯实现
#include <REGX52.H>
#include <INTRINS.H>

//使用延时来模拟流水灯
void Delay50ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	while(1)
	{
		P2=0xFE;
		Delay50ms();
		P2=0xFD;
		Delay50ms();
		P2=0xFB;
		Delay50ms();
		P2=0xF7;
		Delay50ms();
		P2=0xEF;
		Delay50ms();
		P2=0xDF;
		Delay50ms();
		P2=0xBF;
		Delay50ms();
		P2=0x7F;
		Delay50ms();
	}
}

P2过于繁琐，可以用一个数组来存储，正逆循环操作来进行循环实现：

#include <REGX52.H>
#include <INTRINS.H>

char a[] = {0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};
//使用延时来模拟流水灯
void Delay50ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	char i;
	while(1)
	{
		for(i=0;i<8;i++)
		{
			P2 = a[i];
			Delay50ms();
		}
		for(i=7;i>=0;i--)
		{
			P2 = a[i];
			Delay50ms();
		}

	}
}

整体亮灭：

8只发光二极管先整体闪烁3次
分析：

整体闪烁，就是整体亮+延时+整体灭
闪烁3次，加一个循环，循环3次
全部灭

编码实现

#include <REGX52.H>
#include <INTRINS.H>

void Delay50ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	int w;
	while(1)
	{
		for(w = 0; w<3; w++)
		{
			//P2 全为0，亮
			P2 = 0x00;
			Delay50ms();
			//P2 全为1，灭
			P2 = 0xFF;
			Delay50ms();
		}
		break;
	}
}

之后再把，流水灯的代码加到for循环后面就可以实现了，hh
