【数据挖掘】基于密度的聚类方法 - OPTICS 方法 ( 核心距离 | 可达距离 | 族序 )

文章目录

• I . 核心距离 概念
• II . 核心距离值
• III . 核心距离 示例
• IV . 可达距离
• V . 可达距离 示例
• VI . 可达距离 总结
• VII . 族序 ( Cluster Ordering ) 概念

I . 核心距离 概念

1 . 核心距离概念引入 : 必须是核心对象 , 才有核心距离 ;

2 . 已知条件 :

① 数据集合 : 给定 数据集

;

② 参数 : 给定两个参数 ,

-邻域半径参数

, MinPts 参数 (

-邻域中样本个数最小阈值 ) ;

③ 数据样对象 : 给定一个数据样本

;

3 . 样本

是核心对象 : 此类情况 核心距离有意义 , 如果是边界对象无意义 ;

① 核心距离概念引入 : 如果该样本对象

是核心对象 , 那么

对象的 核心距离 , 就是使样本

能够成为 核心对象 的 最小半径值

参数 ;

② 核心距离要求 ( 恰好核心的最小距离 ) : 是使得

能成为 核心对象 的 最小距离 , 不是 之前设定的

参数 , 该核心距离小于等于

参数 , 样本

的

-邻域 内可能有多于 MinPts 个样本 , 但是我们只取其半径范围内 恰好 有 MinPts 样本的 半径值

作为其核心距离 ;

③ 核心距离种类个数 : 不同的样本 , 核心距离可能不同 ,

个样本 , 可能有

个核心距离 ;

④ 样本

是核心对象判定条件 : 以样本

为中心点 , 再其

半径区域范围内 (

-邻域 ) , 样本个数多于 MinPts 最小阈值 ;

4 . 样本

不是核心对象 : 如果该样本对象

不是核心对象 , 是 边界对象 , 那么 该样本的 核心距离 概念没有意义 ;

II . 核心距离值

核心距离确定 :

① 样本

是 边界对象 : 核心距离 无穷大 ; 样本

的

-邻域 的样本个数小于 MinPts 个 ;

② 样本

是 核心对象 : 核心距离 是保证 半径范围内恰好有 MinPts 个样本的最小半径 , 一定要注意 , 就是 卡着第 MinPts 个样本点的圆的半径 , 从

核心对象到第 MinPts 个样本的距离 / 半径 ;

III . 核心距离 示例

1 . 已知条件 :

①

-邻域 半径参数 :

;

② MinPts 阈值参数 : MinPts

,

-邻域中样本个数最小阈值 , 达到该阈值 , 样本才能算作核心对象 ;

③ 核心对象 : 红色点是 核心对象 ;

④

-邻域 : 外层的圆 , 以核心对象 ( 红色样本 ) 为中心 ,

参数为半径 , 的区域范围 , 是

-邻域 ;

2 . 核心距离分析 :

① 核心距离要求 : 样本的 核心距离 是保证 半径范围内恰好有 MinPts 个样本的最小半径 ;

②

半径说明 : 这里

半径内有

个样本 , 这个

不是我们要的核心距离 ;

③ 本案例的核心距离 : 要恰好保证有 核心距离半径范围内 MinPts

样本 , 的最小半径值 ;

④ 注意两点 : 第一 , 恰好保证区域内有

个样本 ; 第二 , 最小半径 ;

⑤ 核心距离确定 : 这两个条件唯一确定了一个半径值

;

IV . 可达距离

1 . 可达距离概念引入 : 必须是核心对象 , 才有可达距离 ;

2 . 已知条件 :

① 数据集合 : 给定 数据集

;

② 参数 : 给定两个参数 ,

-邻域半径参数

, MinPts 参数 (

-邻域中样本个数最小阈值 ) ;

③ 数据样对象 : 给定一个数据样本

;

3 . 样本

是核心对象 : 此类情况 可达距离有意义 , 如果是边界对象 可达距离 无意义 ;

4 . 可达距离概念 :

① 前提 : 样本

必须是核心对象 ;

② 核心距离 : 样本

的核心距离 ;

③ 欧几里得距离 :

和

之间的 欧几里得距离 , 这里与 曼哈顿距离 对照 ;

④ 可达距离 : 样本

与样本

之间的可达距离是 , 核心距离 与 欧几里得距离 的 较大的值 ;

V . 可达距离 示例

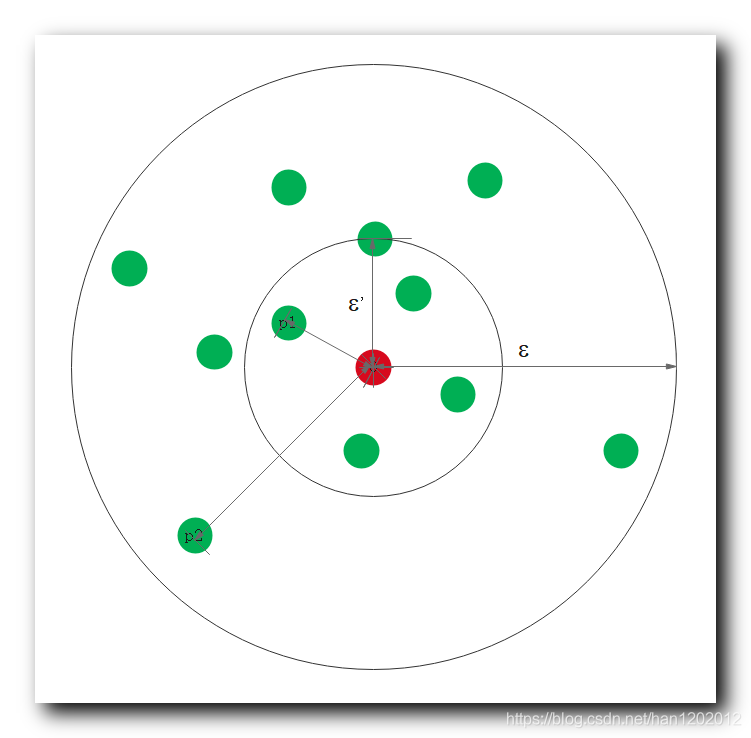

1 . 已知条件 :

①

-邻域 半径参数 :

;

② MinPts 阈值参数 : MinPts

,

-邻域中样本个数最小阈值 , 达到该阈值 , 样本才能算作核心对象 ;

③ 样本

: 是核心对象 , 中心的红点 ;

④

-邻域 : 外层的圆 , 以核心对象 ( 红色样本 ) 为中心 ,

参数为半径 , 的区域范围 , 是

-邻域 ;

⑤ 样本

: 在 样本

核心距离范围内 ;

⑥ 样本

: 在样本

核心距离范围外 , 在

半径之内 ;

2 . 可达距离 :

① 样本

与 样本

的可达距离 : 在 核心距离

与

与

欧几里得距离 选较大的那个 , 选择 核心距离 ;

② 样本

与 样本

的可达距离 : 在 核心距离

与

与

欧几里得距离 选较大的那个 , 选择 欧几里得距离 ;

VI . 可达距离 总结

可达距离总结 :

① 核心距离内 : 样本

与其核心距离内的样本的可达距离 都是 核心距离 值 ;

② 核心距离外 (

-邻域内 ) : 样本

与其核心距离外的样本的可达距离 都是 样本

与其它样本的 欧几里得距离 ;

VII . 族序 ( Cluster Ordering ) 概念

1 . 族序 ( Cluster Ordering ) 概念 :

① 多层次同时聚类 : 不同层次的聚类分组 , 可以同时进行构建 ;

② 顺序处理样本 : 处理数据集样本对象时 , 使用特定的顺序进行处理 ;

③ 顺序扩展 : 数据集样本对外扩展时 , 按照该顺序进行扩展 ,

④ 族序概念 : 该特定顺序就是 族序 ( Cluster Ordering ) ;

2 . 聚类顺序 : 从 低层 到 高层 ; 从 稠密 到 稀疏 ;

聚类时 , 低层 的聚类分组 要首先构建完成 , 也就是

参数 较小的聚类分组 ;

3 . 密度可达的两种情况情况 : 两个样本 密度可达 , 有两种情况 :

①

参数小 : 一种情况是

参数 较小的时候 , 这两个样本就可以密度可达 ;

②

参数大 : 另一种情况是

参数 取值很大时 , 才可以密度可达 ;

4 . 扩展样本优先级 : 扩展样本对象时 , 优先选择第一种情况 ,

参数 较小的时候 就可以密度可达的样本 ;

5 . 每个样本对象需要存储两个值 : 核心距离 与 可达距离 ;
