华为设备状态那么多，掌握这17个命令就能随意拿捏！

网络技术联盟站

发布于 2023-03-01 21:04:27

2.2K0

文章被收录于专栏：网络技术联盟站网络技术联盟站

来源：网络技术联盟站链接：https://www.wljslmz.cn/19865.html

1、display cpu-usage
- 命令格式
- 使用示例
2、display cpu-usage configuration
- 命令格式
- 使用示例查看主控板的CPU占用率的配置信息
3、display device
- 命令格式
- 使用示例
4、display diagnostic-information
- 命令格式
- 使用示例
5、display elabel
- 命令格式
- 使用示例
6、display esn
- 命令格式
- 使用示例
7、display fan
- 命令格式
- 使用示例
8、display health
- 命令格式
- 使用示例
9、display memory-alloc mid
- 命令格式
- 使用示例
10、display memory-usage
- 命令格式
- 使用示例
11、display memory-usage process vrp
- 命令格式
- 使用示例
12、display memory-usage threshold
- 命令格式
- 使用示例
13、display power
- 命令格式
- 使用示例
14、display power system
- 命令格式
- 使用示例
15、display sn
- 命令格式
- 使用示例
16、display temperature
- 命令格式
- 使用示例
17、display transceiver
- 命令格式
- 使用示例
18、display version
- 命令格式
- 使用示例
19、display dyinggasp capacity
- 命令格式
- 使用示例

1、display cpu-usage

查看设备CPU占用率的统计信息

命令格式

display cpu-usage [ slot slot-id ]

display cpu-usage [ process process-id ] [ slave ]

使用示例

查看主用主控板的CPU占用率的统计信息

<Huawei> display cpu-usage
CPU   Usage Stat. Cycle: 10 (Second)
CPU   Usage Stat. Time : 2013-09-24  10:11:55
Control Plane
    CPU Usage: 23.3%   Max: 100%
    User: 10.7%   System:  6.9%   SoftIrq:  0.0%   HardIrq:  5.5%   Idle: 76.7%
    CPU utilization for ten seconds: 23.3%  one minute:  22.0%  five minutes:  2
3.0% .
Data    Plane
    CPU Usage:  1.7%   Max: 100%
    CPU utilization for ten seconds:  1.7%  one minute:   1.6%  five minutes:
1.6% .

PID   ProcessName         CPU%     CoreIndex      Runtime     State
194   cap32               1.7%      CPU1           26132042    R
193   vrp                20.0%      CPU0           11216335    S
191   monitor             0.0%      CPU0           2324        S
74    loop0               0.0%      CPU0           1913        S
13    bdi-default         0.0%      CPU0           977         S
7     events/0            0.0%      CPU0           708         S
138   k3gdevd             0.0%      CPU0           423         S
192   cap32               0.0%      CPU0           211         S
12    sync_supers         0.0%      CPU0           204         S
56    VFDS                0.0%      CPU0           166         S
1     init                0.0%      CPU0           90          S
19    kswapd0             0.0%      CPU0           63          S
30    mtdblockd           0.0%      CPU0           35          S
16    khubd               0.0%      CPU0           10          S
2     kthreadd            0.0%      CPU0           0           S
3     migration/0         0.0%      CPU0           0           S
4     ksoftirqd/0         0.0%      CPU0           0           S
5     migration/1         0.0%      CPU0           0           S
6     ksoftirqd/1         0.0%      CPU0           0           S
8     events/1            0.0%      CPU0           0           R
9     cpuset              0.0%      CPU0           0           S
10    khelper             0.0%      CPU0           0           S
11    async/mgr           0.0%      CPU0           0           S
14    kblockd/0           0.0%      CPU0           0           S
15    kblockd/1           0.0%      CPU0           0           S
20    aio/0               0.0%      CPU0           0           S
21    aio/1               0.0%      CPU0           0           S
22    crypto/0            0.0%      CPU0           0           S
23    crypto/1            0.0%      CPU0           0           S
29    sdcardqueue         0.0%      CPU0           0           S
139   k3gtxd              0.0%      CPU0           0           S
153   udpsvd              0.0%      CPU0           0           S
271   loop1               0.0%      CPU0           0           S
486   flush-mtd-unmap     0.0%      CPU0           0           S

项目	描述
CPU Usage Stat. Cycle	CPU占用率统计周期，默认统计周期为10秒。
CPU Usage Stat. Time	最近一次统计CPU占用率的时刻。
Control Plane	最近一次统计到的控制平面的CPU的占用率。
Data Plane	最近一次统计到的转发平面的CPU的占用率。
CPU Usage	当前CPU占用率。
Max	表示CPU占用率的历史最大值。
User	用户状态的占用率。
System	内核运行的占用率。
SoftIrq	软中断运行的占用率。
HardIrq	硬中断运行的占用率。
Idle	空闲状态的占用率。
CPU utilization for ten seconds	10秒内的CPU占用率。
one minute	1分钟内的CPU占用率。
five minutes	5分钟内的CPU占用率。
PID	设备上运行的进程号。
ProcessName	设备上运行的进程名称。
CPU%	表示各个任务在CPU占用率中所占的比重。
CoreIndex	CPU的索引号。
Runtime	从设备启动到目前的运行时间。
State	设备当前正在运行的进程的状态。枚举类型，取值范围：R：可执行状态。S：可中断的睡眠状态。D：不可中断的睡眠状态。T：暂停状态或跟踪状态。Z：退出状态，进程成为僵尸进程。X：退出状态，进程即将被销毁。

2、display cpu-usage configuration

查看设备CPU占用率的配置信息

命令格式

display cpu-usage configuration [ slave | slot slot-id ]

使用示例查看主控板的CPU占用率的配置信息

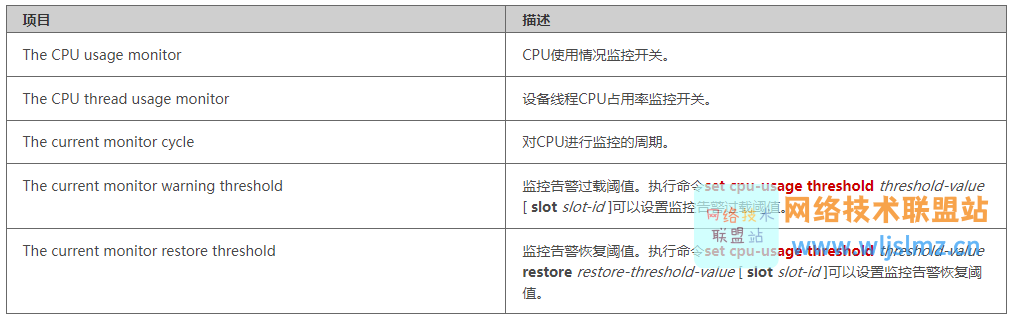

<Huawei> display cpu-usage configuration
Master Board:
The CPU usage monitor is turned on.
The CPU thread usage monitor is turned on.
The current monitor cycle is 10 seconds.
The current monitor warning threshold is 80%.
The current monitor restore threshold is 75%.

3、display device

查看设备的部件类型及状态信息

命令格式

display device [ slot slot-id ]

使用示例

查看设备的部件信息

<Huawei> display device
AR2240's Device status:
Slot  Sub Type             Online   Power     Register      Alarm        Primary
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1     -   2FE              Present  PowerOn   Registered    Normal       NA
2     -   1SA              Present  PowerOn   Registered    Normal       NA
3     -   1CPOS-155M       Present  PowerOn   Registered    Normal       NA
4     -   1ADSL-A/M        Present  PowerOn   Registered    Normal       NA
5     -   8FE1GE           Present  PowerOn   Registered    Normal       NA
6     -   -                Present  PowerOff  Unregistered  TimeOutReg   NA
8     -   1STM4            Present  PowerOn   Registered    Normal       NA
11    -   SRU40            Present  PowerOn   Registered    Normal       Master
9     -   PWR350A          Present  PowerOn   Registered    Normal       NA
12    -   FAN              Present  PowerOn   Registered    Normal       NA

项目	描述
Slot	部件所插槽位的槽位号。
Sub	子卡号。
Type	部件的具体类型。
Online	部件是否正常在位。Present：表示正常在位。Absent：表示不在位。
Power	部件是否加电。PowerOn：表示已加电。PowerOff：表示已下电。NA：表示状态不可知。当设备重启后可能会出现此信息。
Register	部件是否注册。Registered：表示已注册。Unregistered：表示未注册。
Alarm	部件状态是否正常。在单板下电时，会显示部件下电原因。Normal：表示部件运行正常。PowerSetFail：表示命令设置上电失败。Nonsupport：表示当前版本不支持单板/当前主控不支持某槽位单板。TimeOutReg：表示单板长时间不注册。UserSetOff：表示命令行设置下电。LackPower：表示功率不足。InfoGetFail：表示获取单板信息异常。
Primary	单板的主备状态。Slave表示备用单板，Master表示主用单板。其他部件显示“NA”。

查看设备槽位1的部件信息

<Huawei> display device slot 1
AR2240's Device status:
Slot  Sub Type                Online   Power     Register      Alarm     Primary
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1     -   8FE1GE              Present  PowerOn   Registered    Normal    NA

-------------------------------------------------------------------------------
  Board Name        : 8FE1GE
  Board Description : 9-port 8FE/1GE  L2/L3 Ethernet Interface Card
-------------------------------------------------------------------------------

-------------------------------------------------------------------------------
  Port   Port     Optic    MDI     Speed    Duplex    Flow-    Port     POE
         Type     Status           (Mbps)             Ctrl     State    State
-------------------------------------------------------------------------------
   0     ETH(C)   -        auto    100      full      disable  up       -
   1     ETH(C)   -        auto    100      full      disable  up       -
   2     ETH(C)   -        auto    100      full      disable  up       -
   3     ETH(C)   -        auto    100      full      disable  down     -
   4     ETH(C)   -        auto    100      full      disable  down     -
   5     ETH(C)   -        auto    100      full      disable  down     -
   6     ETH(C)   -        auto    100      full      disable  down     -
   7     ETH(C)   -        auto    100      full      disable  down     -
   8     GE(C)    -        auto    1000     full      disable  up       -
-------------------------------------------------------------------------------

项目	描述
Slot	部件所插槽位的槽位号。
Sub	子卡号。
Type	部件的具体类型。
Online	部件状态为Present，表示正常在位。
Power	部件加电状态为PowerOn，表示已加电。
Register	部件注册状态为Registered，表示已注册。
Alarm	部件状态为Normal，表示部件运行正常。
Primary	单板的主备状态。Slave表示备用单板，Master表示主用单板。其他部件显示“NA”。
Board Name	对应槽位号在位的单板名称。
Board Description	对应槽位号在位的单板描述。
Port	对应槽位号在位单板的接口编号。
Port Type	对应槽位号在位单板的接口类型。
Optic Status	光模块的在位状态。
MDI	接口的网线类型，包括：across：交叉网线。auto：自动识别网线。normal：直通网线。
Speed (Mbps)	对应槽位号接口的接口速率，单位：每秒兆比特。
Duplex	对应槽位号接口的双工模式，包括：half：半双工模式。full：双工模式。
Flow-Ctrl	对应槽位号接口的流控方式:enable：打开流量控制开关。disable：关闭流量控制开关。
Port State	对应槽位号接口的接口状态：up：打开。down：关闭。
POE State	对应槽位号接口的PoE状态。

4、display diagnostic-information

一键式采集并查看设备当前的诊断信息或将诊断信息存储在指定压缩包文件

命令格式

display diagnostic-information [ file-name ]

使用示例

查看设备当前的诊断信息

<Huawei> display diagnostic-information
===================================================
  ===============display version===============
===================================================
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.120 (AR2200 V200R003C00)
Copyright (C) 2011-2012 HUAWEI TECH CO., LTD
Huawei AR2240 Router uptime is 0 week, 1 day, 0 hour, 11 minutes
BKP 0 version information:
1. PCB      Version  : AR01BAK2B VER.A
2. If Supporting PoE : No
3. Board    Type     : AR2240
4. MPU Slot Quantity : 1
5. LPU Slot Quantity : 8

MPU 11(Master) : uptime is 0 week, 1 day, 0 hour, 11 minutes
SDRAM Memory Size    : 2048    M bytes
Flash Memory Size    : 16      M bytes
NVRAM Memory Size    : 512     K bytes
SD Card1 Memory Size : 1882    M bytes
MPU version information :
1. PCB      Version  : AR01SRU3A VER.B
2. MAB      Version  : 0
3. Board    Type     : SRU40
4. CPLD0    Version  : 104
5. CPLD1    Version  : 104
6. BootROM  Version  : 604

LPU 1 : uptime is 0 week, 1 day, 0 hour, 8 minutes
SDRAM Memory Size    : 96      K bytes
Flash Memory Size    : 384     K bytes
LPU version information :
1. PCB      Version  : AR01SEG1CA VER.B
2. MAB      Version  : 0
3. Board    Type     : 2FE
4. BootROM  Version  : cb

LPU 5 : uptime is 0 week, 1 day, 0 hour, 7 minutes
SDRAM Memory Size    : 256     M bytes
Flash Memory Size    : 16      M bytes
LPU version information :
1. PCB      Version  : AR01WMF9TTA VER.B
2. MAB      Version  : 0
3. Board    Type     : 8FE1GE
4. BootROM  Version  : 213
5. BootLoad Version  : 510

FAN version information :
1. PCB      Version  : AR01DF05A VER.A
2. Board    Type     : FAN
3. Software Version  : 103

=================================================
  ===============display clock===============
=================================================
2012-09-05 11:15:23
Wednesday
Time Zone(Default Zone Name) : UTC+00:00
==================================================
  ===============display device===============
==================================================
AR2240's Device status:
Slot  Sub Type                Online   Power     Register      Alarm     Primary
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1     -   2FE                 Present  PowerOn   Registered    Normal    NA
5     -   8FE1GE              Present  PowerOn   Registered    Normal    NA
11    -   SRU40               Present  PowerOn   Registered    Normal    Master
9     -   PWR350A             Present  PowerOn   Registered    Normal    NA
12    -   FAN                 Present  PowerOn   Registered    Normal    NA

……

将设备的诊断信息保存到flash里的aa.txt文件中

<Huawei> display diagnostic-information flash:/aa.txt
  This operation will take several minutes, please wait.........................
..................................................................
Info: The diagnostic information was saved to the device successfully..

5、display elabel

查看设备的电子标签信息

命令格式

display elabel [ slot-id ] [ brief ]

display elabel backplane

使用示例

查看1号槽位单板的电子标签简要信息

<Huawei> display elabel 1 brief
 It is executing, please wait...


[Slot_1]
/$[Board Integration Version]
/$BoardIntegrationVersion=3.0


[Main_Board]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR01SEF2TA
BarCode=020XTQ10BA000063
Item=03020XTQ
Description=AR,AR01SEF2TA,2-Port FE WAN Interface Card,1*2
Manufactured=2011-10-15
VendorName=Huawei
IssueNumber=00
CLEICode=56324
BOM=02352868

查看设备的电子标签详细信息

<Huawei> display elabel
 It is executing, please wait...


/$[System Integration Version]
/$SystemIntegrationVersion=3.0


[Rack_1]
[SubRack_0]


[BackPlane_0]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR0B0024BA
BarCode=2102113373P0BA000130
Item=02113373
Description=AR2200,AR0B0024BA,AR2240 CHASSIS
Manufactured=2011-10-10
VendorName=Huawei
IssueNumber=00
CLEICode=56325
BOM=02352869



[Slot_0]
/$[Board Integration Version]
/$BoardIntegrationVersion=3.0


[Main_Board]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR01WMF9TTA
BarCode=020XTN10BA000044
Item=03020XTN
Description=AR,AR01WMF9TTA ,8-Port 10/100BASE(RJ45) and 1-Port 10/100/1000BASE(R
J45)-L2/L3 Ethernet Interface Card ,1*1
Manufactured=2011-10-11
VendorName=Huawei
IssueNumber=00
CLEICode=56326
BOM=02352870


[Slot_9]
/$[Board Integration Version]
/$BoardIntegrationVersion=3.0


[Main_Board]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR01PSAC35
BarCode=2102310CWN10B6000195
Item=02310CWN
Description=AR Series,AR01PSAC35,350W AC Power Module
Manufactured=2011-06-09
VendorName=Huawei
IssueNumber=00
CLEICode=56327
BOM=02352871



[Slot_12]
/$[Board Integration Version]
/$BoardIntegrationVersion=3.0


[Main_Board]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR01DF05A
BarCode=21021206134JB9000205
Item=02120613
Description=AR2200,AR01DF05A,Fan Box For AR2240
Manufactured=2011-09-21
VendorName=Huawei
IssueNumber=00
CLEICode=56328
BOM=02352872

查看背板的电子标签

<Huawei> display elabel backplane
 It is executing, please wait...


[BackPlane_0]
/$[ArchivesInfo Version]
/$ArchivesInfoVersion=3.0


[Board Properties]
BoardType=AR0B0024BA
BarCode=2102113373P0BA000130
Item=02113373
Description=AR2200,AR0B0024BA,AR2240 CHASSIS
Manufactured=2011-10-10
VendorName=Huawei
IssueNumber=00
CLEICode=56329
BOM=02352873

6、display esn

查看设备的序列号ESN（Equipment Serial Number）

命令格式

display esn

使用示例

显示设备的ESN

<Huawei> display esn
 ESN of device: 2102113374P0B4000046

7、display fan

查看风扇的状态

命令格式

display fan

使用示例

查看设备的风扇状态

<Huawei> display fan
------------------------------------------------------------------
          FanId  FanNum  Present  Register  Speed  Mode
------------------------------------------------------------------
          12     [1-5]   YES      YES         34%  AUTO
                    1                        2100
                    2                        2040
                    3                        2100
                    4                        2130
                    5                        2100

8、display health

查看设备的健康状况

命令格式

display health

使用示例

查看设备健康状况

<Huawei> display health
--------------------------------------------------------------------------------
 Slot   Card   Sensor No.   SensorName            Status  Upper  Lower  Temp(C)
--------------------------------------------------------------------------------
 1      -      1            8FE1GE TEMP           NORMAL  85     0      45

 5      -      1            8FE1GE TEMP           NORMAL  85     0      45

 11     -      1            SRU40 TEMP            NORMAL  70     0      50

--------------------------------------------------------------------------
 PowerNo  Present  Mode   State      Current(A)   Voltage(V)   Power(W)
--------------------------------------------------------------------------
   9       YES     AC     Supply     N/A          12           350
   10      NO      N/A    N/A        N/A          N/A          N/A
------------------------------------------------------------------
          FanId  FanNum  Present  Register  Speed  Mode
------------------------------------------------------------------
          12     [1-5]   YES      YES         35%  AUTO
                    1                        2100
                    2                        2100
                    3                        2100
                    4                        2160
                    5                        2130

 The total  power is : 350.000(W)
 The remain power is : 272.000(W)
 The system used power detail information :
-------------------------------------------------------------------------------
  SlotID  BoardType    Power-Used(W)  Power-Requested(W)
-------------------------------------------------------------------------------
  1       8FE1GE       3.010          4
  5       8FE1GE       9.530          13
  11      SRU40        42.000         61
System CPU Usage Information:
 System cpu usage at 2012-09-05  15:02:35 570 ms
-------------------------------------------------------------------------------
  SlotID  CPU Usage  Upper Limit
-------------------------------------------------------------------------------
  5       4 %        80%
  11      6 %        80%
System Memory Usage Information:
 System memory usage at 2012-09-05  15:02:35 640 ms
-------------------------------------------------------------------------------
  SlotID  Total Memory(MB)  Used Memory(MB)  Used Percentage  Upper Limit
-------------------------------------------------------------------------------
  5       176               20                11%             95%
  11      1257              194               15%             95%
System Disk Usage Information:
 System disk usage at 2012-09-05  15:02:35 710 ms
-------------------------------------------------------------------------------
  SlotID  Device        Total Available     Used Memory(MB)    Used Percentage
                        Memory(MB)
-------------------------------------------------------------------------------
  11      sd1:    1882.51              1000.51             53.15%
          flash:  2.00                 0.18                9.00%

项目	描述
Slot	物理器件所在的槽位号。
Card	子卡号。
Sensor No.	物理器件上的传感器编号。
SensorName	物理器件上的传感器名称。
Status	物理器件的状态。NORMAL：表示对应槽位号物理器件的温度状态正常。ABNORMAL：表示对应槽位号物理器件的温度超出允许范围。
Upper	温度的上限值。
Lower	温度的下限值。
Temperature.(C)	物理器件当前的温度值。
PowerNo	电源模块编号。
Present	电源是否在位，其中：YES：表示电源在位。NO：表示电源不在位。
Mode	电源模式。其中：DC：直流电源。AC：交流电源。
State	电源状态。NotSupply：无电流输出。Supply：有电流输出。
Current(A)	电源供电电流。目前固定显示“N/A”。
Voltage(V)	电源额定电压。
Power(W)	电源额定功率。
FanId	风扇的ID。
FanNum	风扇的数目。
Present	风扇是否在位。其中：YES：表示风扇在位。NO：表示风扇不在位。
Register	风扇是否注册。其中：YES：表示风扇已注册。NO：表示风扇没有注册。
Speed	风扇转速。表示为当前风扇转速与全速运转时的百分比，或风扇的实际转速，单位转/分钟。
Mode	风扇的工作模式。AUTO：自动模式。MANUAL：手动模式。
BoardType	单板类型。
Power-Used(W)	单板消耗的功率。
Power-Requested(W)	单板最大的功率。
CPU Usage	单板CPU的占用率。
Upper Limit	触发设备产生告警的CPU占用率的上限阈值。通过执行命令set cpu-usage threshold [ slot slot-id ]进行配置。
Total Memory(MB)	单板内存总量。
Used Memory(MB)	单板内存的使用量。
Used Percentage	单板内存的使用率。
Device	设备存储介质名称。

9、display memory-alloc mid

查看指定模块申请内存的情况

命令格式

display memory-alloc mid mid

使用示例

查看ACL模块申请内存的情况

<Huawei> display memory-alloc mid 0XC06C0000

==================================================
********************************************************************************
PtNo    UsedMemory(B)   UsedBlockNum    AllocTimes    FreeTimes     PtName
--------------------------------------------------------------------------------
1       1007552         15              17            2             USRPT
********************************************************************************

10、display memory-usage

查看设备的内存占用率信息

命令格式

display memory-usage [ slave | slot slot-id ]

使用示例

查看当前主用主控板的内存占用率信息

<Huawei> display memory-usage
 Memory utilization statistics at 2008-12-15 15:17:42 746 ms
 System Total Memory Is: 394152720 bytes
 Total Memory Used Is: 130975664 bytes
 Memory Using Percentage Is: 33%

查看2号槽位的接口板内存占用率信息

<Huawei> display memory-usage slot 2
 Slot 2/0 Memory utilization Info:
 Memory utilization statistics at 2008-12-15 15:08:58 532 ms
 System Total Memory Is: 59656976 bytes
 Total Memory Used Is: 16651852 bytes
 Memory Using Percentage Is: 27%

11、display memory-usage process vrp

查看当前VRP进程内存占用率的统计信息

命令格式

display memory-usage process vrp [ slave ]

使用示例

查看VRP进程内存占用率的统计信息

<Huawei> display memory-usage process vrp
 Memory utilization statistics at 2013-07-10 09:55:20 729 ms
 The current memory of vrp process:
 Totalram : 253755392 bytes
 Total Memory Used Is : 212461632 bytes
 Memory Using Percentage Is: 83%

12、display memory-usage threshold

查看设备的内存占用率阈值

命令格式

display memory-usage threshold [ all | slot slot-id | slave ]

使用示例

查看主用主控板内存占用率阈值

<Huawei> display memory-usage threshold
 Current memory threshold of the main board is 95%.

查看设备主用主控板和所有单板的内存占用率阈值

<Huawei> display memory-usage threshold all
 Current memory threshold of the main board is 95%.
 Current memory threshold of the slot 1 is 95%.

13、display power

查看设备电源信息

命令格式

display power

使用示例

查看设备的电源状态

<Huawei> display power
-------------------------------------------------------------------------
 PowerNo  Present  Mode   State      Current(A)   Voltage(V)   Power(W)
--------------------------------------------------------------------------
   9       NO      N/A    N/A        N/A          N/A          N/A
   10      YES     AC     Supply     N/A          12           350

14、display power system

查看设备系统功率和单板功率等信息

命令格式

display power system

使用示例

查看设备的功率信息

<Huawei> display power system
 The backup-mode  is : 1:0
 The total  power is : 350.000(W)
 The remain power is : 235.000(W)
 The system used power detail information :
-------------------------------------------------------------------------------
  SlotID  BoardType    Power-Used(W)  Power-Requested(W)
-------------------------------------------------------------------------------
  1       8FE1GE       9.476          13
  5       8FE1GE       9.476          13
  11      SRU40        42.000         61
  16      FAN          14.000         28

项目	描述
The backup-mode is	电源模式，其中1:0：设备配置单电源模块。1:1：设备配置双电源模块。
The total power is	设备总功率。
The remain power is	设备剩余功率。
The system used power detail information	系统所用功率的详细信息。
SlotID	部件所在槽位号。
BoardType	对应槽位号在位的部件类型。
Power-Used(W)	部件已使用的功率。
Power-Requested(W)	系统给部件分配的固定功率。

15、display sn

查看设备上部件的序列号SN（Serial Number）

命令格式

display sn [ [ interface ] abnormal | all | interface interface-type interface-number | license | slot slot-id ]

使用示例

查看设备的SN信息

<Huawei> display sn
Equipment SN(ESN): AR00050123456789
License ESN: AR00050123456789
Slot  Sub Type             SN                       P/N
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1     -   2FE              020XTQ10C3000017         03020XTQ
2     -   1SA              020YNB10B5000151         03020YNB
3     -   1CPOS-155M       021AQU10C1000041         03021AQU
4     -   1ADSL-A/M        020XTT10B5000153         03020XTT
5     -   8FE1GE           020XTN10BA000044         03020XTN
8     -   1STM4            021XHD10E1000001         03021XHD
11    -   SRU40            AR00050123456789         02129615
9     -   PWR350A          2102310CWN10B6000195     02310CWN
12    -   FAN              21021206134JB9000205     02120613

查看设备存在异常的槽位的SN信息

<Huawei> display sn abnormal
Slot  Sub Type             SN                       P/N        State
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
1     -   2FE              020XTQ10C3000017         03020XTQ   TimeOutReg

16、display temperature

查看设备的温度信息

命令格式

display temperature { all | slot slot-id }

display temperature slot fan

使用示例

查看设备所有单板的温度信息

<Huawei> display temperature all
--------------------------------------------------------------------------------
 Slot   Card   Sensor No.   SensorName            Status  Upper  Lower  Temp(C)
--------------------------------------------------------------------------------
 1      -      1            8FE1GE TEMP           NORMAL  85     0      45

 5      -      1            8FE1GE TEMP           NORMAL  85     0      45

 11     -      1            SRU40 TEMP            NORMAL  55     0      50

查看设备1号槽位单板的温度信息

<Huawei> display temperature slot 1
--------------------------------------------------------------------------------
 Slot   Card   Sensor No.   SensorName            Status  Upper  Lower  Temp(C)
--------------------------------------------------------------------------------
 1      -      1            8FE1GE TEMP           NORMAL  85     0      45

查看风扇模块的温度信息

<Huawei> display temperature slot fan
---------------------------------------------------------------------------
 Slot  Card  Sensor No.  SensorName          Status    Upper  Lower  Temp(C)
---------------------------------------------------------------------------
 12    -     1           Hot Point           NORMAL    65     0      39

17、display transceiver

查看设备接口上的光模块信息

命令格式

display transceiver [ interface interface-type interface-number | controller controller-type controller-number | slot slot-id ] [ verbose ]

使用示例

查看指定端口光模块的常规、制造、告警信息

<Huawei> display transceiver interface gigabitethernet 1/0/0

GigabitEthernet1/0/0 information:
-------------------------------------------------------------
Electronic label information:
  Description               :2100Mb/sec-850nm-LC-MM-500m(0.05mm)300m(0.0625mm)
  Type                      :PLRXPL-VI-S24-HW
  VendorSN                  :CA21QQ2Z8
  Manufacturing Date        :2010-05-25
  Manufacturer              :JDSU
-------------------------------------------------------------
Alarm information:
  RX power low
-------------------------------------------------------------

查看指定端口光模块的常规、制造、告警以及诊断信息

<Huawei> display transceiver interface gigabitethernet 1/0/0 verbose

GigabitEthernet1/0/0 information:
-------------------------------------------------------------
Electronic label information:
  Description               :2100Mb/sec-850nm-LC-MM-500m(0.05mm)300m(0.0625mm)
  Type                      :PLRXPL-VI-S24-HW
  VendorSN                  :CA21QQ2Z8
  Manufacturing Date        :2010-05-25
  Manufacturer              :JDSU
-------------------------------------------------------------
Alarm information:
  RX power low
-------------------------------------------------------------
Realtime information:
  Temperature(℃)                          :35
  Voltage(V)                               :3.30
  Bias Current(mA)                         :4.08
  Bias High Threshold(mA)                  :18.57
  Bias Low  Threshold(mA)                  :1.07
  Current Rx Power(dBM)                    :-31.54
  Default Rx Power High Threshold(dBM)     :0.00
  Default Rx Power Low  Threshold(dBM)     :-16.98
  Current Tx Power(dBM)                    :-5.01
  Default Tx Power High Threshold(dBM)     :0.00
  Default Tx Power Low  Threshold(dBM)     :-9.50
  User Set Rx Power High Threshold(dBM)    :0.00
  User Set Rx Power Low Threshold(dBM)     :-16.98
  User Set Tx Power High Threshold(dBM)    :0.00
  User Set Tx Power Low Threshold(dBM)     :-9.50
  Default Temperature high  Threshold(℃)  :85
  Default Temperature low   Threshold(℃)  :-40
-------------------------------------------------------------

项目	描述
Electronic label information	光模块的电子标签信息。
Description	信息描述。
Type	光模块类型。
VendorSN	光模块生产序列号。
Manufacturing Date	光模块生产日期。
Manufacturer	光模块制造厂商名称。
Alarm information	光模块的告警信息。
RX power low	光模块接收功率低的告警。
Realtime information	光模块的实时信息。
Temperature(°C)	光模块当前温度。
Voltage(V)	光模块当前电压。
Bias Current (mA)	光模块偏置电流。
Bias High Threshold(mA)	光模块偏置电流上限。
Bias Low Threshold(mA)	光模块偏置电流下限。
Current RX Power(dBM)	光模块当前接收功率。
Default RX Power High Threshold (dBM)	默认光模块接收功率上限。
Default RX Power Low Threshold (dBM)	默认光模块接收功率下限。
Current TX Power(dBM)	光模块发送功率。
Default TX Power High Threshold(dBM)	光模块发送功率上限。
Default TX Power Low Threshold(dBM)	光模块发送功率下限。
User Set Rx Power High Threshold(dBM)	用户设置光模块接收功率上限。
User Set Rx Power Low Threshold(dBM)	用户设置光模块接收功率下限。
User Set Tx Power High Threshold(dBM)	用户设置光模块发送功率上限。
User Set Tx Power Low Threshold(dBM)	用户设置光模块发送功率下限。
Default Temperature high Threshold (°C)	默认光模块温度上限。
Default Temperature low Threshold (°C)	默认光模块温度下限。

18、display version

查看设备的版本信息

命令格式

display version [ slot slot-id ]

display version slot fan

使用示例

查看设备的版本信息

<Huawei> display version
Huawei Versatile Routing Platform Software
VRP (R) software, Version 5.120 (AR2200 V200R003C00)
Copyright (C) 2011-2012 HUAWEI TECH CO., LTD
Huawei AR2240 Router uptime is 0 week, 1 day, 5 hours, 10 minutes
BKP 0 version information:
1. PCB      Version  : AR01BAK2B VER.A
2. If Supporting PoE : No
3. Board    Type     : AR2240
4. MPU Slot Quantity : 1
5. LPU Slot Quantity : 8

MPU 11(Master) : uptime is 0 week, 1 day, 5 hours, 10 minutes
SDRAM Memory Size    : 2048    M bytes
Flash Memory Size    : 16      M bytes
NVRAM Memory Size    : 512     K bytes
SD Card1 Memory Size : 1882    M bytes
MPU version information :
1. PCB      Version  : AR01SRU3A VER.B
2. MAB      Version  : 0
3. Board    Type     : SRU40
4. CPLD0    Version  : 104
5. CPLD1    Version  : 104
6. BootROM  Version  : 604

LPU 1 : uptime is 0 week, 1 day, 5 hours, 7 minutes
SDRAM Memory Size    : 96      K bytes
Flash Memory Size    : 384     K bytes
LPU version information :
1. PCB      Version  : AR01SEG1CA VER.B
2. MAB      Version  : 0
3. Board    Type     : 2FE
4. BootROM  Version  : cb

LPU 5 : uptime is 0 week, 1 day, 5 hours, 6 minutes
SDRAM Memory Size    : 256     M bytes
Flash Memory Size    : 16      M bytes
LPU version information :
1. PCB      Version  : AR01WMF9TTA VER.B
2. MAB      Version  : 0
3. Board    Type     : 8FE1GE
4. BootROM  Version  : 213
5. BootLoad Version  : 510

FAN version information :
1. PCB      Version  : AR01DF05A VER.A
2. Board    Type     : FAN
3. Software Version  : 103

查看设备1号槽位所在单板的版本信息

<Huawei> display version slot 1
LPU 1 : uptime is 0 week, 1 day, 5 hours, 15 minutes
SDRAM Memory Size    : 256     M bytes
Flash Memory Size    : 16      M bytes
LPU version information :
1. PCB      Version  : AR01WMF9TTA VER.B
2. MAB      Version  : 0
3. Board    Type     : 8FE1GE
4. BootROM  Version  : 213
5. BootLoad Version  : 510

查看设备风扇模块的版本信息

<Huawei> display version slot fan
FAN version information :
1. PCB      Version  : AR01DF05A VER.A
2. Board    Type     : FAN
3. Software Version  : 103

项目	描述
Huawei Versatile Routing Platform Software	表示华为公司通用路由平台VRP
VRP (R) software, Version	VRP版本及发布版本
Copyright (C) 2011-2012 HUAWEI TECH CO., LTD	表示版本时间
uptime	系统上电时间
BKP 0 version information:	表示背板的版本信息
PCB Version :	表示PCB板的版本信息
If Supporting PoE :	表示是否支持PoE功能
Board Type :	表示单板类型
MPU Slot Quantity :	表示主控板的槽位数
LPU Slot Quantity :	表示接口板的槽位数
MPU X(Master) :	表示主控板槽位号
SDRAM Memory Size :	表示SDRAM空间大小通过命令display memory-usage查看到的“System Total Memory”是从该内存中分配的一部分，不同设备取值不同。
Flash Memory Size :	表示Flash空间大小
NVRAM Memory Size :	表示NVRAM空间大小
SD Card1 Memory Size :	表示sd1卡空间大小
USB Disk0 Memory Size:	表示usb0空间大小
MPU version information :	表示主控板的版本信息
LPU X :	表示槽位号为X的接口板
LPU version information :	表示接口板的版本信息
FAN version information :	表示风扇模块的版本信息

19、display dyinggasp capacity

查看Dyinggasp电容板的电池容量是否充满

命令格式

display dyinggasp capacity [ slot slot-id ]

使用示例

查看设备Dyinggasp电容板的电池容量是否充满

<Huawei> display dyinggasp capacity

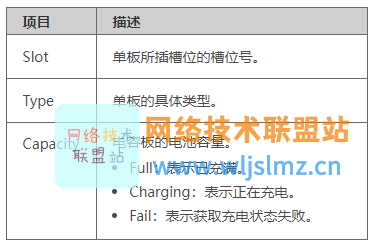

DyingGasp board capacity information:
Slot         Type            Capacity
-------------------------------------
1            AR-DGP-S         Full
-------------------------------------

本文参与腾讯云自媒体同步曝光计划，分享自微信公众号。

原始发表：2022-12-04，如有侵权请联系 cloudcommunity@tencent.com 删除

default

display

memory

version

本文分享自网络技术联盟站微信公众号，前往查看

如有侵权，请联系 cloudcommunity@tencent.com 删除。

本文参与腾讯云自媒体同步曝光计划，欢迎热爱写作的你一起参与！

华为设备状态那么多，掌握这17个命令就能随意拿捏！

华为设备状态那么多，掌握这17个命令就能随意拿捏！

1、display cpu-usage

命令格式

使用示例

查看主用主控板的CPU占用率的统计信息

2、display cpu-usage configuration

命令格式

使用示例 查看主控板的CPU占用率的配置信息

3、display device

命令格式

使用示例

查看设备的部件信息

查看设备槽位1的部件信息

4、display diagnostic-information

命令格式

使用示例

查看设备当前的诊断信息

将设备的诊断信息保存到flash里的aa.txt文件中

5、display elabel

命令格式

使用示例

查看1号槽位单板的电子标签简要信息

查看设备的电子标签详细信息

查看背板的电子标签

6、display esn

命令格式

使用示例

显示设备的ESN

7、display fan

命令格式

使用示例

查看设备的风扇状态

8、display health

命令格式

使用示例

查看设备健康状况

9、display memory-alloc mid

命令格式

使用示例

查看ACL模块申请内存的情况

10、display memory-usage

命令格式

使用示例

查看当前主用主控板的内存占用率信息

查看2号槽位的接口板内存占用率信息

11、display memory-usage process vrp

命令格式

使用示例

查看VRP进程内存占用率的统计信息

12、display memory-usage threshold

命令格式

使用示例

查看主用主控板内存占用率阈值

查看设备主用主控板和所有单板的内存占用率阈值

13、display power

命令格式

使用示例

查看设备的电源状态

14、display power system

命令格式

使用示例

查看设备的功率信息

15、display sn

命令格式

使用示例

查看设备的SN信息

查看设备存在异常的槽位的SN信息

16、display temperature

命令格式

使用示例

查看设备所有单板的温度信息

查看设备1号槽位单板的温度信息

查看风扇模块的温度信息

17、display transceiver

命令格式

使用示例

查看指定端口光模块的常规、制造、告警信息

查看指定端口光模块的常规、制造、告警以及诊断信息

18、display version

使用示例查看主控板的CPU占用率的配置信息
