目录

No.1⇿使用Labview模拟温度采集，要求有停止按钮。

No.2⇿分别利用for循环的移位寄存器功能和反馈节点的两种方法求0+1+2+3......+99+100的值。

No.3⇿利用三种方式实现对公式AX²+BX+C的计算。

No.4⇿No.3的程序"利用三种方式实现对公式AX²+BX+C的计算"，并生成子VI，生成后在其它的VI中调用。

No.5⇿在No.3的程序当中"利用三种方式实现对公式AX²+BX+C的计算"的基础上，再加上事件结构，实现单击一次按钮就计算一次以及停止。

No.6⇿设计一评分程序，输入不同的分数会得到不同的评论。分数小于60，"警告"指示灯会亮起来，同时显示字符串"你没有通过考试!";分数在60～99之间，"通过"指示灯会亮起来，同时显示字符串"你考试通过了";分数为100,"恭喜"指示灯会亮起来，同时显示字符串"你是第一名!"；如果输入为0～100以外的数字，弹出提示框进行错误提示，同时显示字符串"错误"。

No.7⇿索引二维数组的元素，并且计算元素大小&簇的使用存放各个类型。

No.8⇿显示当前的时间

No.9⇿在前面版输入一段字符串，如果字符串的长度小于10的话，弹出“输入的长度过短”的提示，如果内容有“CSDN”,把“CSDN”替换为“chenze”的。

No.10⇿初级计算器

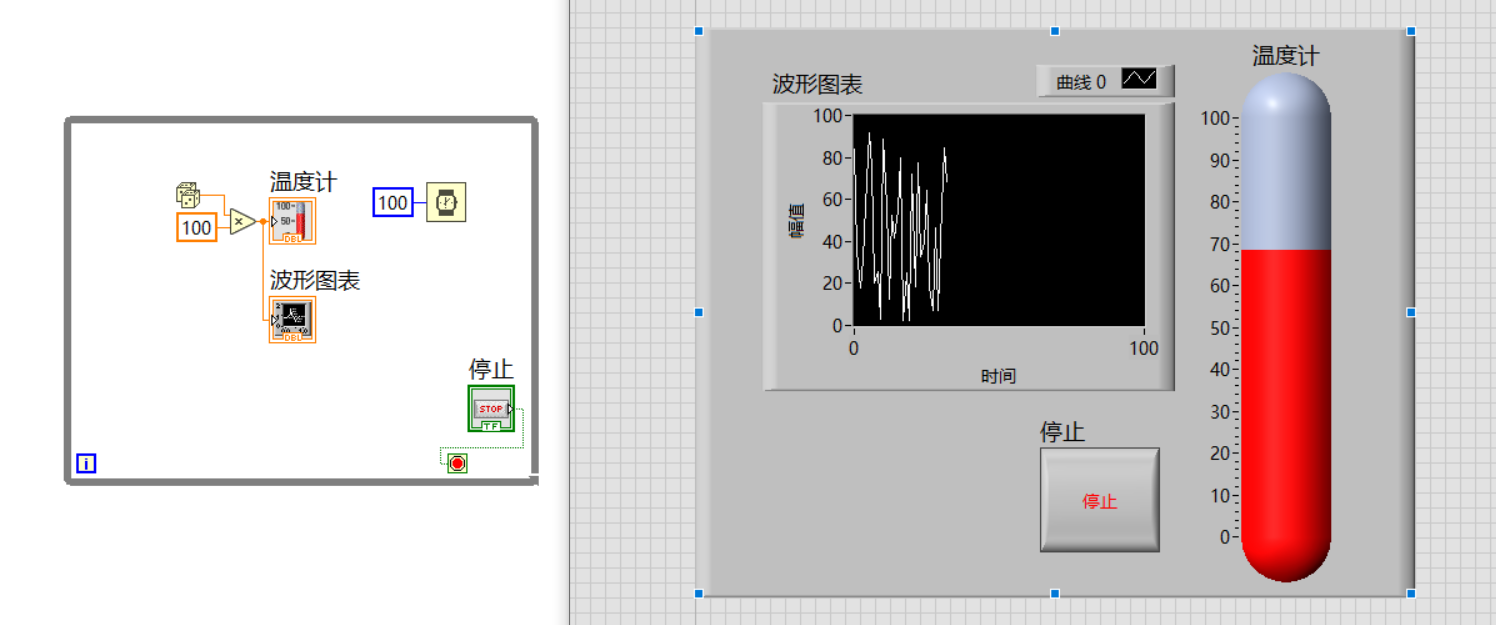

No.1⇿使用Labview模拟温度采集，要求有停止按钮。

👋题目当中设计的知识点如下⇲

⒈while循环的用法。

⒉随机数和定时器的用法。

⒊波形图和温度计的用法。

🕹整体框架演示。

​​

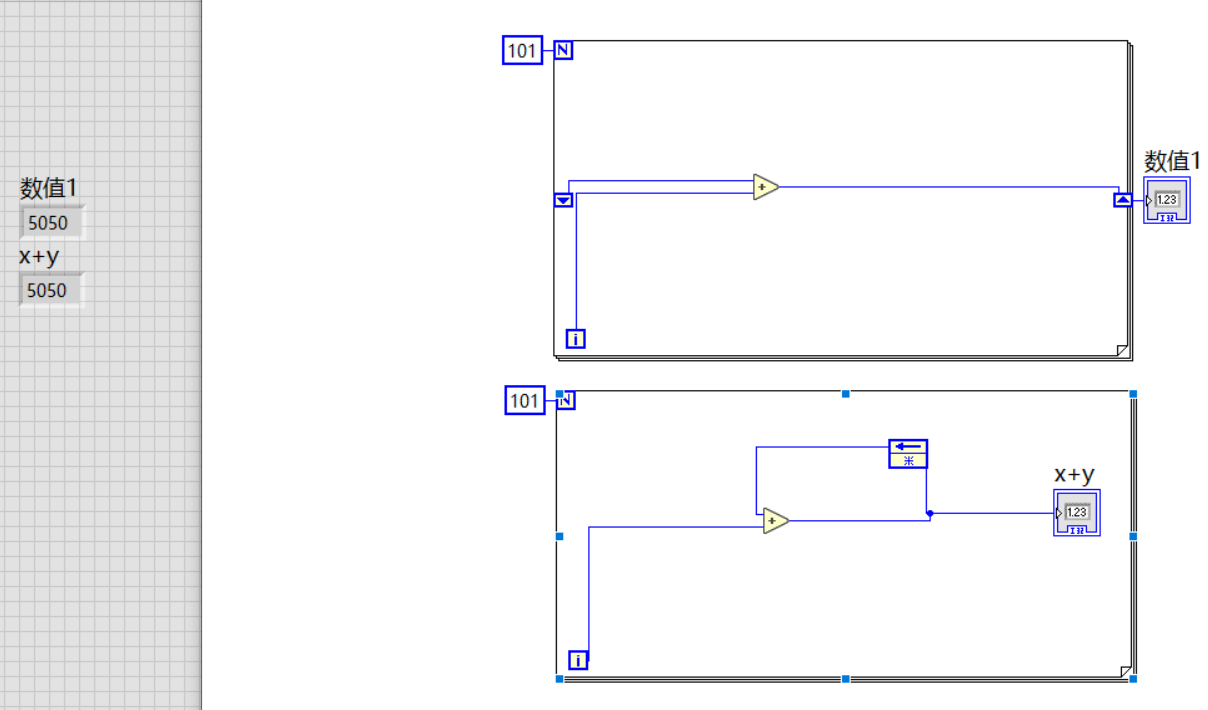

No.2⇿分别利用for循环的移位寄存器功能和反馈节点的两种方法求0+1+2+3......+99+100的值。

👋题目当中设计的知识点如下⇲

⒈For 循环用法。

说明for语句
1.N:代表着循环的次数。
2.I:代表着循环的计数。注:0开始
3.移位寄存器会参与下一次的运算。

⒉移位寄存器用法。

⒊反馈节点用法。

🕹整体框架演示。

​​

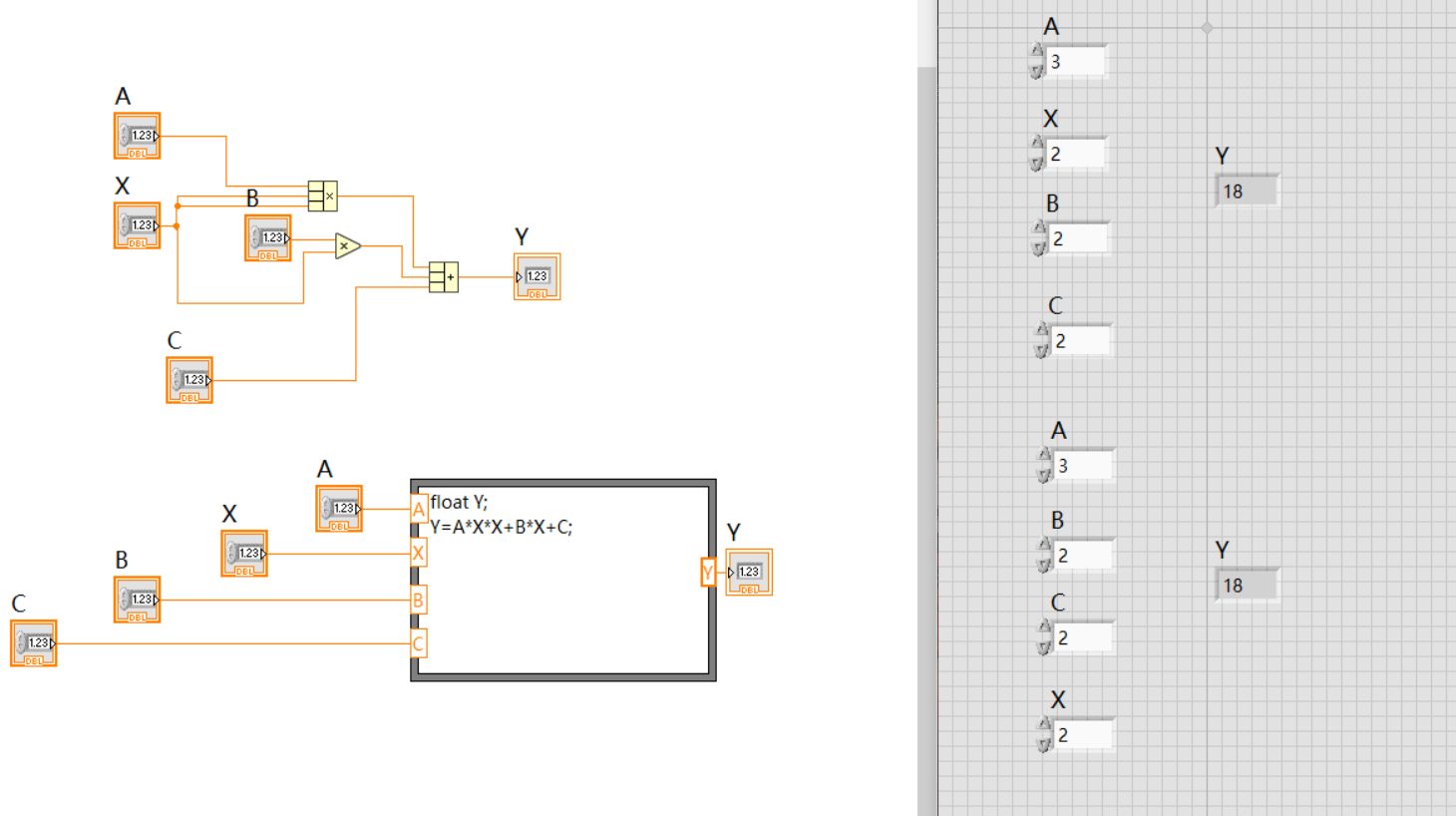

No.3⇿利用三种方式实现对公式AX²+BX+C的计算。

👋题目当中设计的知识点如下⇲

⒈函数->数值当中的复合运算的用法。

对一个或多个数值、数组、簇或布尔输入执行算术运算。
右键单击函数选择更改模式,在快捷菜单中选择运算(加、乘、与、或、异或)
从数值选板中选择该函数时,函数的默认模式为加。
从布尔选板中选择该函数时，函数的默认模式为或。
连线板显示该多态函数的默认数据类型。

⒉函数->数学脚本与公式的公式节点。

脚本与公式VI用于计算程序框图中的数学公式和表达式.

🕹整体框架演示。

​​

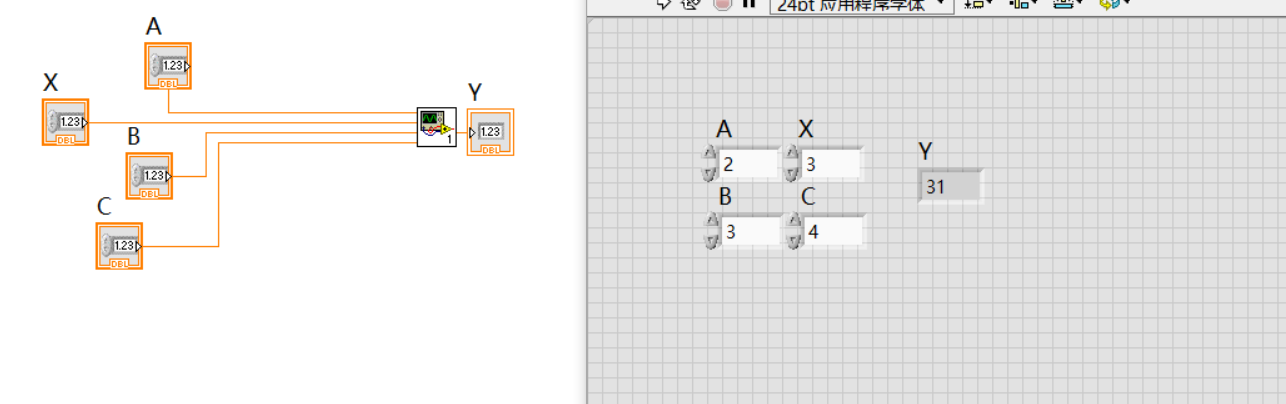

No.4⇿No.3的程序"利用三种方式实现对公式AX²+BX+C的计算"，并生成子VI，生成后在其它的VI中调用。

👋题目当中设计的知识点如下⇲

⒈子VI的制作。

⒉子VI的调用。

百度百科⇢在LabVIEW里面生成子VI-百度经验 (baidu.com)

✔如何选择VI讷，在程序框图当中右键下面即可选择VI的。

🕹整体框架演示。

​​

No.5⇿在No.3的程序当中"利用三种方式实现对公式AX²+BX+C的计算"的基础上，再加上事件结构，实现单击一次按钮就计算一次以及停止。

👋题目当中设计的知识点如下⇲

⒈No.3的知识点。

⒉对事件结构的用法。

说明⇢实现单击一次按钮就计算一次只需要外面while循环再里面嵌套一层事件结构即可。

🕹整体框架演示。

​​

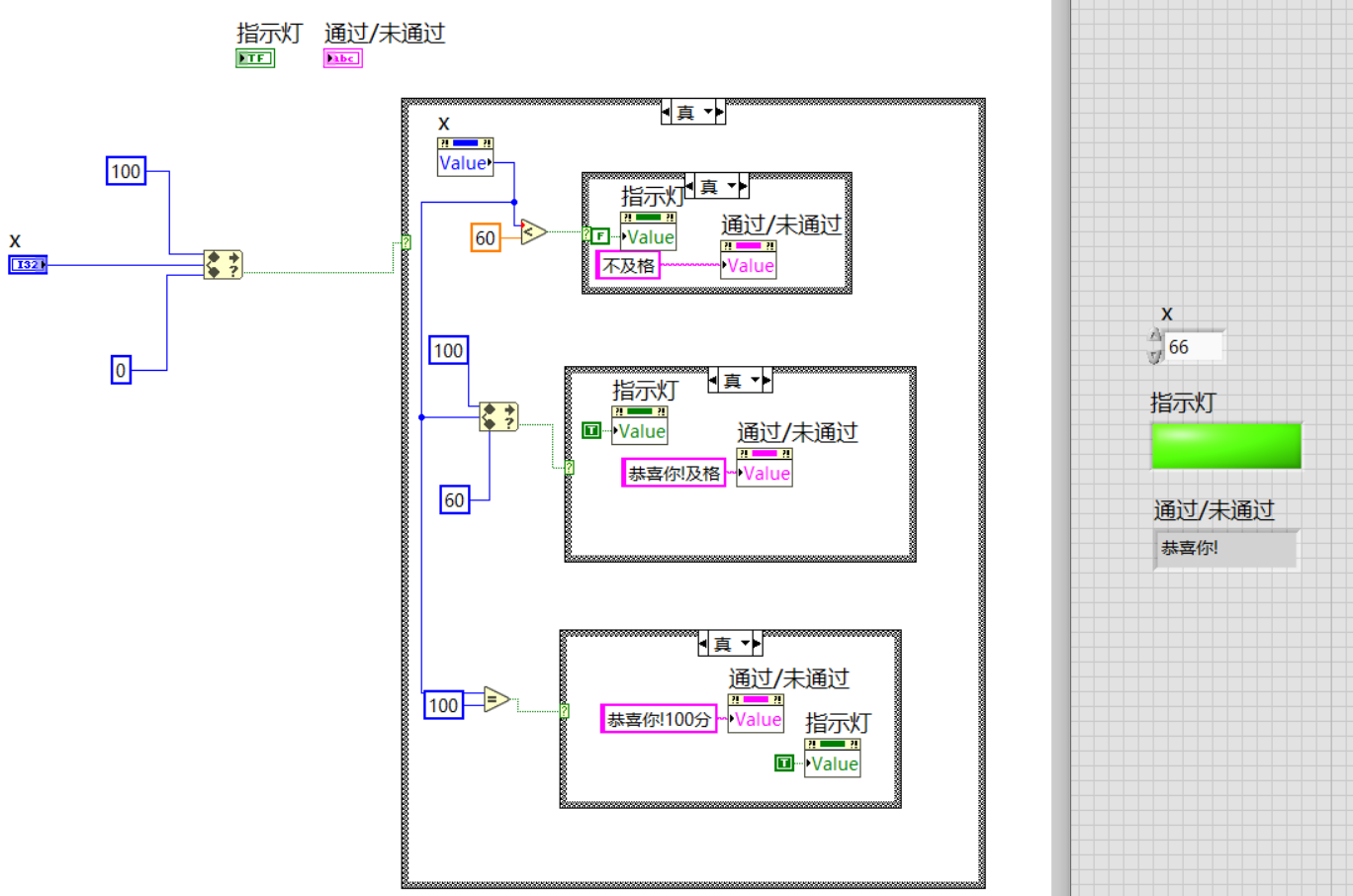

No.6⇿设计一评分程序，输入不同的分数会得到不同的评论。分数小于60，"警告"指示灯会亮起来，同时显示字符串"你没有通过考试!";分数在60～99之间，"通过"指示灯会亮起来，同时显示字符串"你考试通过了";分数为100,"恭喜"指示灯会亮起来，同时显示字符串"你是第一名!"；如果输入为0～100以外的数字，弹出提示框进行错误提示，同时显示字符串"错误"。

👋题目当中设计的知识点如下⇲

⒈条件结构的使用。

⒉判断范围并强制类型转换。

🕹整体框架演示。

​​

No.7⇿索引二维数组的元素，并且计算元素大小&簇的使用存放各个类型。

👋题目当中设计的知识点如下⇲

⒈数组的使用，存放同一类型。

⒉簇的使用，主要功能存放各个类型相当于C语言的结构体。

🕹整体框架演示。

​​

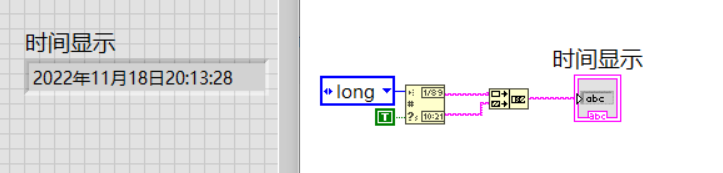

No.8⇿显示当前的时间

👋题目当中设计的知识点如下⇲

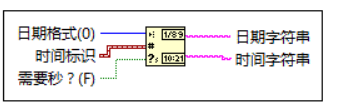

⒈获取日期/时间字符串「函数」

说明⇢使时间标识的值或数值转换为计算机配置的时区的日期和时间字符串。

​​

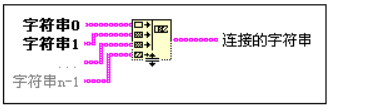

⒉连接字符串「函数」

说明⇢连接输入字符串和一维字符串数组作为输出字符串。 对于数组输入，该函数连接数组中的每个元素。

​​ 🕹整体框架演示。

​​

No.9⇿在前面版输入一段字符串，如果字符串的长度小于10的话，弹出“输入的长度过短”的提示，如果内容有“CSDN”,把“CSDN”替换为“chenze”的。

👋题目当中设计的知识点如下⇲

⒈字符串处理。

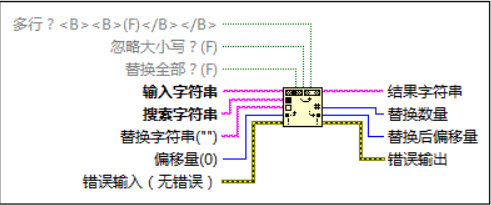

⒉搜索替换字符串。

​​

🕹整体框架演示。

​​

No.10⇿初级计算器

👋题目当中设计的知识点如下⇲

⒈布尔类型的按键。

⒉事件结构、循环结构的使用。

⒊事件结构的添加分支结构。

🕹整体框架演示。

​​
