整个系统分为三部分：

agent：采集tracing（调用链数据）和metric（指标）信息并上报

OAP：收集tracing和metric信息通过analysis core模块将数据放入持久化容器中（ES，H2（内存数据库），mysql等等），并进行二次统计和监控告警

webapp(UI)：前后端分离，前端负责呈现，并将查询请求封装为graphQL提交给后端，后端通过ribbon做负载均衡转发给OAP集群，再将查询结果渲染展示

搭建Skywalking环境，一共需要四个步骤：

1、搭建持久化环境；

2、配置Skywalking服务；

3、搭建Skywalking可视化平台；

4、在对于的客户端中配置Agent；

一、数据持久化

持久化方案，官方主要使用免费开源的数据库，主要有以下几种：

OpenSearch

ElasticSearch 6, 7, 8

MySQL

TiDB

PostgreSQL

BanyanDB

官方默认推荐使用ES做持久化方案，不过鉴于技术架构，本文主要使用MySql做持久化工具。

1、使用MySql

可以使用集群模式，这里用单节点举例。

docker run -d --name=sw_mysql -p 3306:3306
-e MYSQL_ROOT_PASSWORD=pwd@123 mysql:5.7

二、安装 Skywalking OAP 服务

skywalking共有两个服务协议，分别是http（提供可视化接口）和grpc（提供agent数据传输）。

直接执行容器命令：

docker run --name skywalking-oap --restart always \
-p 11800:11800 -p 12800:12800 -d \
--link elasticsearch:elasticsearch \
-e SW_STORAGE=mysql \
-e SW_JDBC_URL="jdbc:mysql://ip:3306/swtest?rewriteBatchedStatements=true" \
-e SW_DATA_SOURCE_USER=root \
-e SW_DATA_SOURCE_PASSWORD=pwd@123 \
-v /oap-libs/mysql-connector-java-5.1.47.jar:/skywalking/oap-libs/mysql-connector-java-5.1.47.jar \
apache/skywalking-oap-server

NOTE: 需要自己拷贝mysql连接的驱动到 oap-libs 文件夹下。

Mysql可参考的全部参数配置：

storage:
  selector: ${SW_STORAGE:mysql}
  mysql:
    properties:
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://localhost:3306/swtest?rewriteBatchedStatements=true"}
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:root@1234}
      dataSource.cachePrepStmts: ${SW_DATA_SOURCE_CACHE_PREP_STMTS:true}
      dataSource.prepStmtCacheSize: ${SW_DATA_SOURCE_PREP_STMT_CACHE_SQL_SIZE:250}
      dataSource.prepStmtCacheSqlLimit: ${SW_DATA_SOURCE_PREP_STMT_CACHE_SQL_LIMIT:2048}
      dataSource.useServerPrepStmts: ${SW_DATA_SOURCE_USE_SERVER_PREP_STMTS:true}
    metadataQueryMaxSize: ${SW_STORAGE_MYSQL_QUERY_MAX_SIZE:5000}
    maxSizeOfBatchSql: ${SW_STORAGE_MAX_SIZE_OF_BATCH_SQL:2000}
    asyncBatchPersistentPoolSize: ${SW_STORAGE_ASYNC_BATCH_PERSISTENT_POOL_SIZE:4}

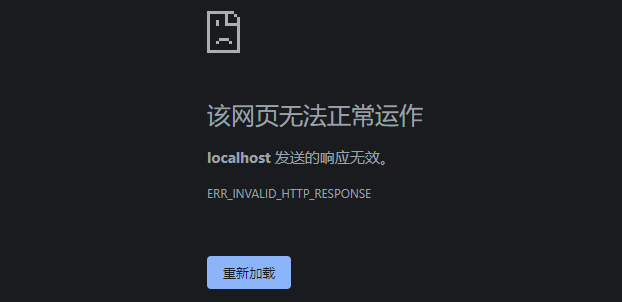

这里如果直接访问11800/12800可能会没效果或者报错，忽略它，直接按照UI来看看效果。

三、安装 Skywalking-UI 可视化平台

一个可视化平台，执行安装命令:

docker run --name skywalking-ui --restart always \
 -p 8080:8080 \
 --link skywalking-oap:skywalking-oap \
 -e SW_OAP_ADDRESS=skywalking-oap:12800 \
 -d apache/skywalking-ui

同样要注意几点：

需要配置上skywalking的容器名，就是第三行。

ui的版本也尽量和oap的版本统一。

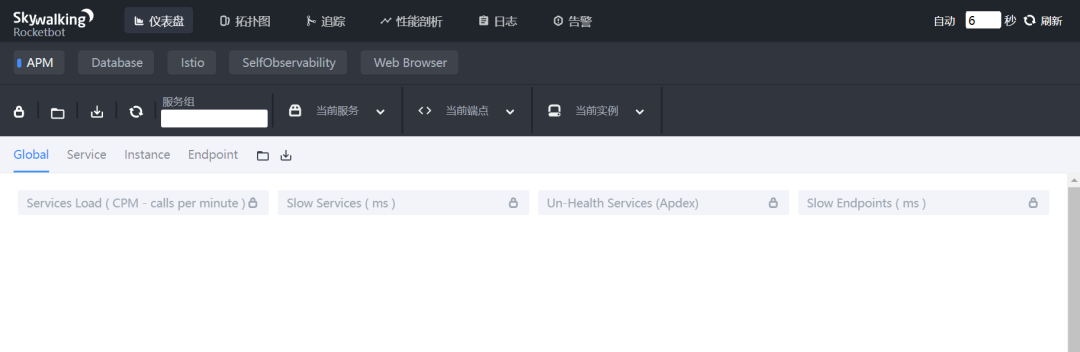

最后的效果如图：

目前还没有任何数据，接下来需要在Client客户端中配置代理探针。

四、配置客户端探针

1、ASP.NET Core

1、安装nuget包，提供探针

<PackageReference Include="SkyAPM.Agent.AspNetCore" Version="1.3.0" />

2、设置skyapm.json

说明：skyapm.json需要设置属性——始终复制

{
  "SkyWalking": {
    "ServiceName": "bg::op::gateway",//服务名
    "Namespace": "",
    "HeaderVersions": [
      "sw8"
    ],
    "Sampling": {
      "SamplePer3Secs": -1,
      "Percentage": -1.0,
      "IgnorePaths": ["**/nacos/**"]//忽略路径
    },
    "Logging": {
      "Level": "Debug",
      "FilePath": "logs/skyapm-{Date}.log"//日志地址
    },
    "Transport": {
      "Interval": 3000,
      "ProtocolVersion": "v8",
      "QueueSize": 30000,
      "BatchSize": 3000,
      "gRPC": {
        "Servers": "bg-oap:11800",//skywalking-oap的grpc地址，需要自己配置
        "Timeout": 10000,
        "ConnectTimeout": 10000,
        "ReportTimeout": 600000
      }
    }
  }
}

3、配置K8s环境变量

ASPNETCORE_HOSTINGSTARTUPASSEMBLIES = SkyAPM.Agent.AspNetCore

4、问题排查

在容器内，会生成skyapm-2022xxxx.log文件，会有详细的连接信息和推送信息。

同时要检查下是否包含skyapm.json文件。

2、SpringBoot

1、修改Dockerfile

FROM apache/skywalking-java-agent:8.8.0-java11 AS bg-base
WORKDIR /app

// ...

COPY --from=bg-base /skywalking/agent/optional-plugins/apm-trace-ignore-plugin-8.8.0.jar /skywalking/agent/plugins/apm-trace-ignore-plugin-8.8.0.jar

ENTRYPOINT ["sh","-c","exec java -Xmx1024m -Xms1024m  -Dproject.name=app-bg -Dskywalking.trace.ignore_path='**/nacos/**,**/JDBI/**' -Duser.language=zh -Duser.country=CN -jar /app/app.jar"]

2、配置k8s环境变量

SW_AGENT_COLLECTOR_BACKEND_SERVICES=bg-oap:11800
SW_AGENT_NAME="bg::op::svc"

3、配置Tag标记（可选项）

1、添加依赖包

<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>8.7.0</version>
    <scope>provided</scope>
</dependency>

2、设计过滤器

@Slf4j
@Component
public class ApmHttpInfoFilter extends HttpFilter {
    private static final ImmutableSet<String> IGNORED_HEADERS;
    static {
        Set<String> ignoredHeaders = ImmutableSet.of(
                "Content-Type",
                "User-Agent",
                "Accept",
                "Cache-Control",
                "Postman-Token",
                "Host",
                "Accept-Encoding",
                "Connection",
                "Content-Length")
                .stream()
                .map(String::toUpperCase)
                .collect(Collectors.toSet());
        IGNORED_HEADERS = ImmutableSet.copyOf(ignoredHeaders);
    }

    @Override
    public void doFilter(HttpServletRequest request, HttpServletResponse response, FilterChain filterChain) throws IOException, ServletException {
        ContentCachingRequestWrapper requestWrapper = new ContentCachingRequestWrapper(request);
        ContentCachingResponseWrapper responseWrapper = new ContentCachingResponseWrapper(response);

        try {
            filterChain.doFilter(requestWrapper, responseWrapper);
        } finally {
            try {
                //构造请求信息: 比如 curl -X GET http://localhost:18080/getPerson?id=1 -H 'token: me-token' -d '{ "name": "hello" }'
                //构造请求的方法&URL&参数
                StringBuilder sb = new StringBuilder("curl")
                        .append(" -X ").append(request.getMethod())
                        .append(" ").append(request.getRequestURL().toString());
                if (StringUtils.hasLength(request.getQueryString())) {
                    sb.append("?").append(request.getQueryString());
                }

                //构造header
                Enumeration<String> headerNames = request.getHeaderNames();
                while (headerNames.hasMoreElements()) {
                    String headerName = headerNames.nextElement();
                    if (!IGNORED_HEADERS.contains(headerName.toUpperCase())) {
                        sb.append(" -H '").append(headerName).append(": ").append(request.getHeader(headerName)).append("'");
                    }
                }

                //获取body
                String body = new String(requestWrapper.getContentAsByteArray(), StandardCharsets.UTF_8);
                if (StringUtils.hasLength(body)) {
                    sb.append(" -d '").append(body).append("'");
                }
                //输出到input
                ActiveSpan.tag("input", sb.toString());

                //输出到userId
                ActiveSpan.tag("userid", BaseMethodUtil.getUserIdByHeader(request)+"");

                //获取返回值body
                String responseBody = new String(responseWrapper.getContentAsByteArray(), StandardCharsets.UTF_8);
                //输出到output
                ActiveSpan.tag("output", responseBody);
            } catch (Exception e) {
                log.warn("fail to build http log", e);
            } finally {
                //这一行必须添加，否则就一直不返回
                responseWrapper.copyBodyToResponse();
            }
        }
    }
}

3、容器启动配置tag

-e SW_NAMESPACE=bg-e SW_SEARCHABLE_TAG_KEYS=http.method,status_code,db.type,db.instance,mq.queue,mq.topic,mq.broker,input,output,userid
