MySQL数据库原理学习（四十二）

6. InnoDB引擎

6.1 逻辑存储结构

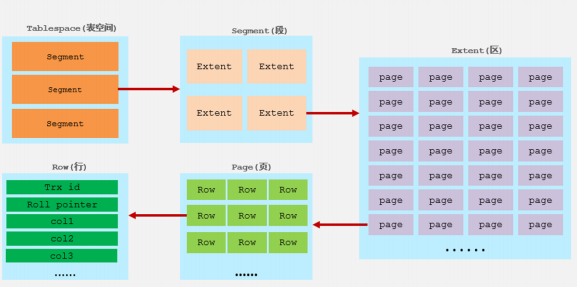

InnoDB的逻辑存储结构如下图所示:

1). 表空间

表空间是InnoDB存储引擎逻辑结构的最高层， 如果用户启用了参数 innodb_file_per_table(在8.0版本中默认开启) ，则每张表都会有一个表空间（xxx.ibd），一个mysql实例可以对应多个表空间，用于存储记录、索引等数据。

2). 段

段，分为数据段（Leaf node segment）、索引段（Non-leaf node segment）、回滚段（Rollback segment），InnoDB是索引组织表，数据段就是B+树的叶子节点， 索引段即为B+树的非叶子节点。段用来管理多个Extent（区）。

3). 区

区，表空间的单元结构，每个区的大小为1M。默认情况下， InnoDB存储引擎页大小为16K， 即一个区中一共有64个连续的页。

4). 页

页，是InnoDB 存储引擎磁盘管理的最小单元，每个页的大小默认为 16KB。为了保证页的连续性，InnoDB 存储引擎每次从磁盘申请 4-5 个区。

5). 行

行，InnoDB 存储引擎数据是按行进行存放的。

在行中，默认有两个隐藏字段：Trx_id：每次对某条记录进行改动时，都会把对应的事务id赋值给trx_id隐藏列。

Roll_pointer：每次对某条引记录进行改动时，都会把旧的版本写入到undo日志中，然后这个隐藏列就相当于一个指针，可以通过它来找到该记录修改前的信息。
