数据库系统原理作业（2）

每天都要不断学习呀！

文章目录

• 题目重述
• 第一道题
  • E-R模型：
  • 关系模型：
• 第二道题
  • E-R模型
  • 关系模型：
• 第三道题
  • E-R模型
  • 关系模型：

题目重述

注意： 黄色表明的是主键 划线表明的是外键

第一道题

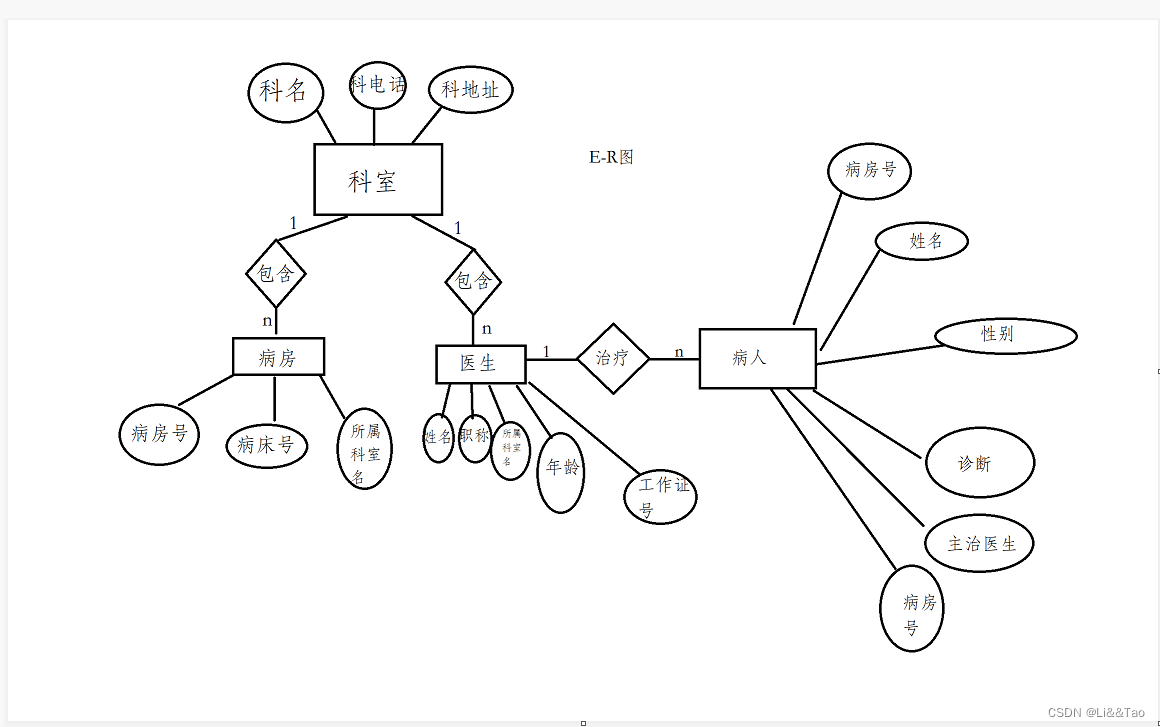

E-R模型：

关系模型：

科室（科名，科地址，科电话） 病房（病房号，病床号，所属科室名） 医生（姓名，职称，所属科室名，年龄，工作证号） 病人（病历号，姓名，性别，诊断，主治医生，病房号，工作证号）

第二道题

E-R模型

关系模型：

商品（商品编号，商店名，地址） 商品（商品号，商品名，规格，单价） 职工（职工号，姓名，性别，商品编号，聘期，月薪） 销售（商编号，商品号，月销量）

第三道题

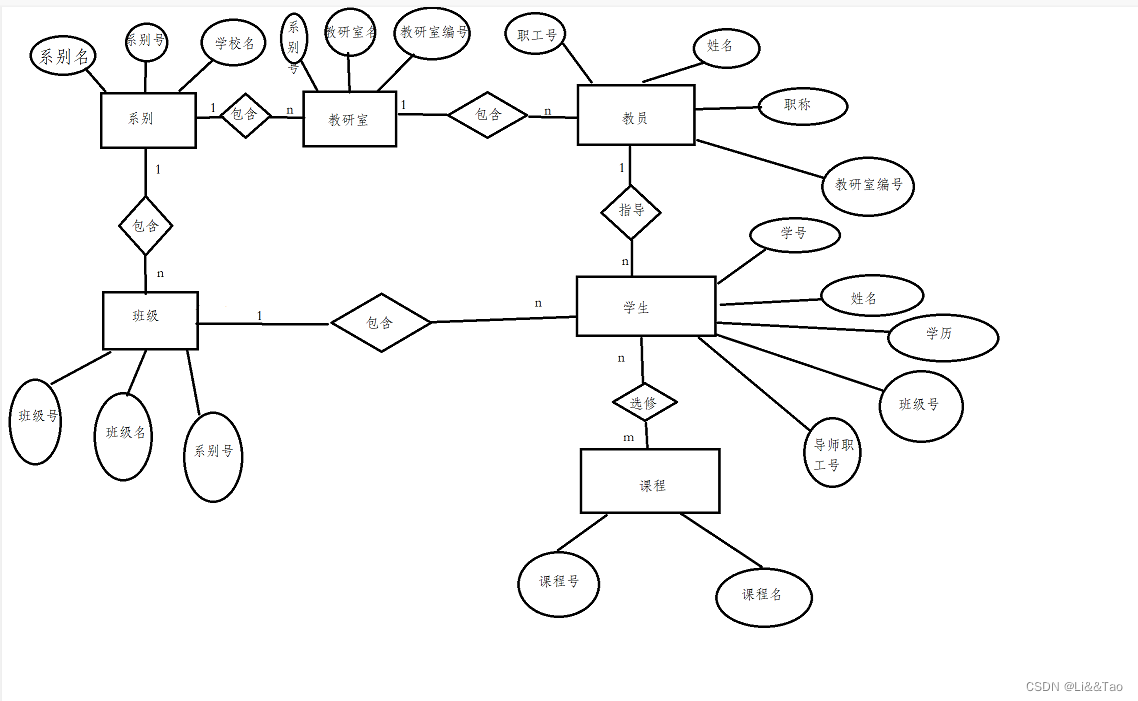

E-R模型

关系模型：

系别（系别号，系别名，学校名） 班级（班级号，班级名，系别号） 教研室（教研室编号，教研室名，系别号） 学生（学号，姓名，学历，班级号，导师职工号） 课程（课程号，课程名） 教员（职工号，姓名，职称，教研室编号） 选修（学号，课程号）
