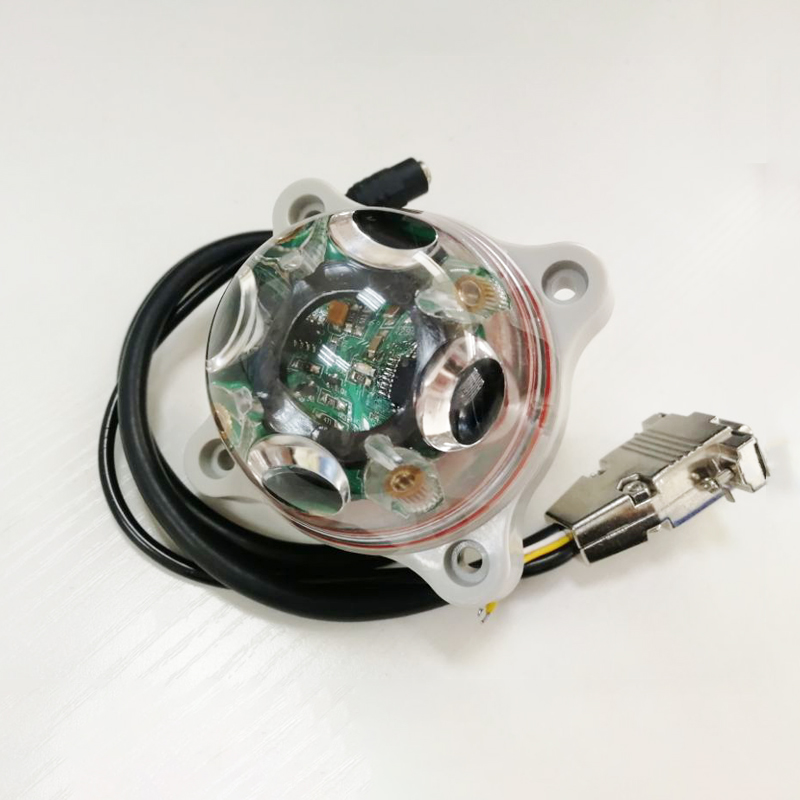

IFR202型红外雨量传感器数据说明

信号输出

寄存器 OUT_CFG 默认参数时，当降雨量达到预设的分辨率时，传感器从脉冲线输出脉冲信号、从数字

接口 RS232 或者 RS485 输出总降雨量、LED 指示灯闪烁一次。

数字接口 RS232 或者 RS485 输出数据帧说明如下：（16 进制数据）

0xBB 4 字节总输出次数 和校验字节，共 6 字节。

注：启动时若 D LED 指示灯闪烁超过 1 1 次表示光线不正常，闪烁次数越多表示光能量越低。

关于降雨总量寄存器

降雨总量寄存器内存储的是信号输出次数，每发生一次信号输出时自增 1 并永久存储。故此可在任意时刻

通过数字接口读取获得总的输出次数，乘以输出分辨率即是以 mm 为单位的降雨总量，而无需时刻关注传

感器的每次信号输出。默认参数时，输出分辨率寄存器 S_CNT 的值为 20000，表示分辨率 0.2mm，若读取降

雨总量寄存器 R_TOTAL 的值为 100，则 100*0.2=20mm，即为降雨总量。

关于灵敏度

寄存器 SEN1、SEN2、SEN3 是与传感器灵敏度有关的三个参数，取值越小越灵敏（即：可以检测到多小的光

能量变化），三个参数是“并且”的关系，三个参数同时满足时才会进行光能量变化的统计。过高的灵敏度会

使传感器容易受到环境光线变化的影响，建议的取值范围分别为：30~50、30~100、100~300。

关于输出百分比

输出百分比寄存器 OUT_PER 内存储的是当前已检测到的变化量与预设输出分辨率 S_CNT 的值之比的百分率

表示，每次信号输出后此值自动归零，并根据实时检测到的降雨数据实时更新，当达到 100 时再次输出一

次信号。可以通过数字接口读取 OUT_PER 寄存器，获得更加实时、高分辨率的降雨信息。

关于降雨测量误差

当发现传感器与实际降雨量不符时，可以通过微调输出分辨率寄存器 S_CNT 的值进行小范围的调整。
