网络交换机光口和电口_交换机的光口

一、光口

1、基本概念

光口是光纤接口的简称。

　　也可称之为：G口 (意思是G光纤口)

　　光口：所应用于机房，机柜等大型设备的一个光纤带宽接口。

　　光纤可以用于音频（声卡有光输出的），网络（光纤作为传输介质），磁盘（光纤代替电缆传输数据）等等。

　　光纤又可分为单模光纤和多模光纤

区别如下：

　　单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。

1）单模光纤的纤芯很小,约4～10um,只传输主模态。这样可完全避免了模态色散，使得传输频带很宽， 传输容量很大。这种光纤适用于大容量、长距离的光纤通信。它是未来光纤通信与光波技术发展的必然趋势。

2）多模光纤又分为多模突变型光纤和多模渐变型光纤。前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小； 后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。

　　由于多模光纤中不同模式光的传波速度不同，因此多模光纤的传输距离很短。而单模光纤就能用在无中继的光通讯上。

　　在光纤通信理论中，光纤有单模、多模之分，区别在于：

1） 单模光纤芯径小（10m m左右），仅允许一个模式传输，色散小，工作在长波长（1310nm和1550nm），与光器件的耦合相对困难。

2）多模光纤芯径大（62.5m m或50m m），允许上百个模式传输，色散大，工作在850nm或1310nm。与光器件的耦合相对容易。

　　而对于光端模块来讲，严格的说并没有单模、多模之分。所谓单模、多模模块，指的是光端模块采用的光器件与何种光纤配合能获得最佳传输特性。

一般有以下区别：

1） 单模模块一般采用LD或光谱线较窄的LED作为光源，耦合部件尺寸与单模光纤配合好，使用单模光纤传输时能传输较远距离，价格比较高。

2）多模模块一般采用价格较低的LED作为光源，耦合部件尺寸与多模光纤配合好，价格比较便宜。

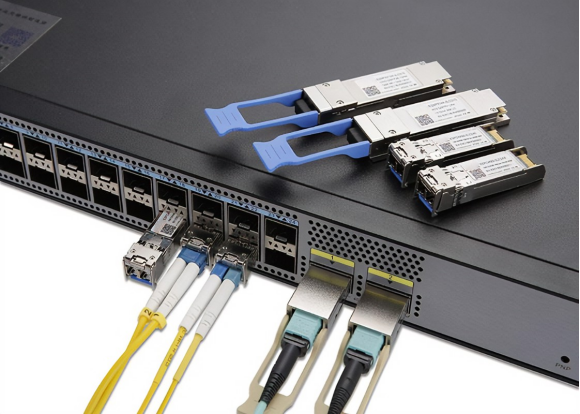

2、SFP

提到光口，就不能不提到SFP，SFP是什么呢？SFP就是光模块。

GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。SFP （Small Form-factor Pluggable）可以简单的理解为GBIC的升级版本。

SFP模块（体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。由于SFP模块在功能上与GBIC基本一致，也被有些交换机厂商称为小型化GBIC（Mini-GBIC）。

SFP模块则通过将CDR和电色散补偿放在了模块外面，而更加压缩了尺寸和功耗。用于电信和数据通信中光通信应用。SFP联接网络设备如交换机、路由器等设备的主板和光纤或UTP线缆。SFP是一些光纤器件提供商支持的工业规格.

SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现。

3、SFP+

SFP+光收发器是SFP（有时也称作“mini-GBIC”）的升级。在吉比特以太网和1G、2G、4G光纤通道上SFP已经得到了广泛应用。SFP+为了适应更高的数据速率，设计了比SFP增强的电磁屏蔽与信号保护特性，并且制定了新的电接口规范。

二、电口

1、基本概念

电口是相对光口来讲的，是指防火器的物理特性，主要指铜缆，是处理的电信号。目前使用普遍的网络接口有百兆电口和千兆电口等。

　　简单来说，电口就是普通的网线接口，一般速率为10M或者100M,部分支持1000M.电口的最远距离为100米。

2、RJ45

RJ45接口通常用于数据传输，最常见的应用为网卡接口。

　　RJ45是各种不同接头的一种类型;RJ45头根据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交叉线。

RJ45型网卡接口

　　10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。 DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。

RJ45型网线插头

　　RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。

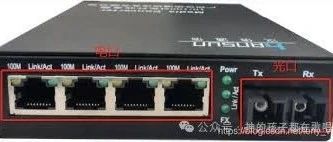

三、光口和电口的区别

1、是纯物理层上的传输介质变换，其实就是光信号和电信号的转换。

2、光口就是我们通常说的带光板扩展槽的可以插入光纤，进行远距离数据传输；

电口就是我们常说的RJ45的端口也就是网线口，带网管的交换机可以进行交换机的功能以及权限的管理和在线监控设备状态，并且带有网络登陆功能。非网管型就是傻瓜型插上线就直接用，一般仅仅只有二层交换功能。

3、155Mb/s以下都是电接口，155Mb/s以上都是光接口；

155Mb/s可以是电接口，也可以是光接口；

局内连接可以是电接口，也可以是光接口；局间连接都是光传输；

电信号用同轴电缆连接。
