DVP和MIPI接口的简单区别

作者头像
全栈程序员站长
发布于 2022-09-05 05:32:56
发布于 2022-09-05 05:32:56
3.6K0
举报

大家好,又见面了,我是你们的朋友全栈君。

MIPI

 MIPI是差分串行传输,速度快,抗干扰。目前分为D/C/M PHY三类。主流手机模组现在是使用MIPI_ DPHY或CPHY传输:

  • DPHY传输时使用4对差分信号传输图像数据和一对差分时钟信号。
  • CPHY使用3组每组3根单端信号传输数据,每根单端信号能表达3个逻辑电平,相比数据传输率更高,使用引脚数更少。

 MIPI是LVDS低压差分串口,只需要要CLKP/N、DATAP/N——最大支持4-lane,一般2-lane可以搞定。MIPI接口比DVP的接口信号线少,由于是低压差分信号,产生的干扰小,抗干扰能力也强。

 MIPI摄像头有三个电源:

  • VDDIO(IO电源)
  • AVDD(模拟电源)
  • DVDD(内核数字电源)

 不同sensor的摄像头供电不同,AVDD有2.8V或3.3V的;DVDD一般使用1.5V或更高,不同厂家的设计不同,1.5V可能由sensor提供或外部供给,可以使用外部供电则建议使用外部供,电压需大于内部的DVDD;VDDIO电压应与MIPI信号线的电平一致,若信号线是2.8V电平,则VDDIO也应供2.8V,有些sensor也可以不供VDDIO,由内部提供。 MIPI的camera接口叫 CSI,MIPI的display接口叫DSI。

500W还可以勉强用DVP,800W及以上都采用MIPI接口。

DVP

DVP是并口传输,速度较慢,传输的带宽低,使用需要:

引脚

描述

PCLK

sensor输出时钟

MCLK(XCLK)

外部时钟输入

VSYNC

帧同步信号

HSYNC

行同步信号

D[0:11]

并口数据 可以是8/10/12bit数据位数大小。

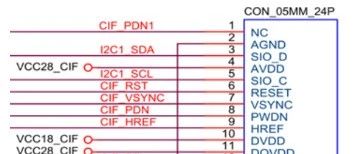

常见的OV2640 200万像素的摄像头使用的就是DVP接口。

引脚

描述

引脚

描述

1

NC

13

MCLK

2

AGND

14

Y8

3

SDA

15

DGND

4

AVDD (Analog 3.3V)

16

Y7

5

SCL

17

PCLK

6

RESET

18

Y6

7

VSYNC

19

Y2

8

PWDN

20

Y5

9

HREF

21

Y3

10

DVDD (Core 1.2V)

22

Y4

11

DOVDD (I/O 2.8V)

23

Y1

12

Y9

24

Y0

DVP摄像头电源和MIPI一样。这里再补充各信号脚定义:

  • PCLK:像素点同步时钟信号,每个PCLK对应一个像素点,可以为48MHz;对于时钟信号,一般做包地处理,减少对其他信号的干扰,还需要在源端加电阻和电容,减少过冲和振铃,从而减少对其他信号的干扰。
  • MCLK(XCLK):外部时钟输入,可由主控或晶振提供,由sensor规格书确定,可以为24MHZ;
  • VSYNC:帧同步信号,一帧一个信号,频率为几十Hz(30Hz)
  • HSYNC:行同步信号(频率为几十KHz)

 例如:分别率 320×240的屏,每一行需要输入320个脉冲来依次移位、锁存这一行的数据,然后来个HSYNC 脉冲换一行;这样依次输入240行之后换行同时来个VSYNC脉冲把行计数器清零,又重新从第一行开始刷新显示。
