皮尔兹PNOZ X2.8P安全继电器配置与接线

PNOZ X2.8P使用指南

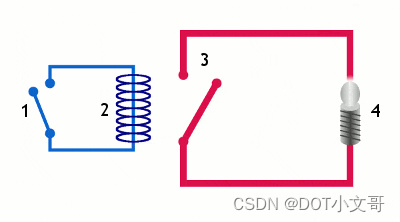

PNOZ X2.8P是皮尔兹热销的安全继电器产品，性价比超高，隶属PNOZ X系列。其配置简便，可快速实现多种功能，配备弹簧加载或螺丝式连接以支持快速安装，尺寸紧凑，适用于紧急停止、安全门、光幕安全回路场景。

本文仅简单介绍PNOZ X.8P安全继电器参数设置以及常规实物接线，完整内容请后台发送“PNOZ X”获取完整说明书，注意有一个空格。

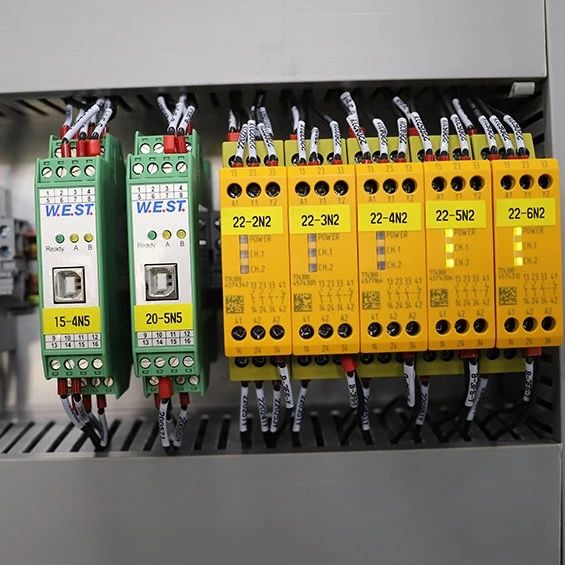

示例：在包装机上使用 PNOZ X 安全继电器

一、LED指示灯功能基本说明

二、端子功能说明

端子排序可以参考下图

具体说明：

单通道操作

输入电路无冗余设计，可检测启动电路与输入电路的接地故障。

双通道操作

1. 触点间短路检测（根据实际选择）
2. 采用冗余输入电路，可检测启动电路、输入电路的接地故障，以及输入电路、受监控启动电路的短路。
3. 带触点间短路检测：在上述功能基础上，增加输入电路触点间短路检测功能。 启动方式 自动启动：输入电路闭合时，单元直接激活。 手动启动 ：需输入电路与启动电路同时闭合，单元才激活。

四、实物接线

安全光幕双通道接法，自动复位

1. A1，A2接入24V电源
2. 安全光幕的OSSD1,OSSD2分别接入安全继电器的S12，S52
3. S22和S21短接，实现自动复位功能。

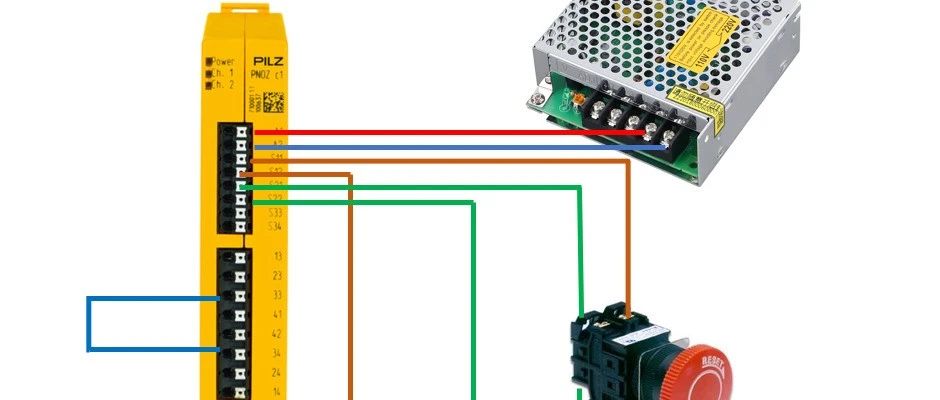

急停按钮双通道接法，自动复位，带触点间短路检测

1. A1，A2接入24V电源
2. 急停按钮的第一组常闭触点1接S11，触点2接S12；第二组常闭触点的对应触点一端接S12，另一端接S52 。
3. S52和S11短接，实现自动复位功能。

急停按钮单通道接法，自动复位，不带触点间短路检测

1. A1，A2接入24V电源
2. 急停按钮的常闭触点1接S11,S12，S12和S52短接。
3. S22和S21短接，实现自动复位功能。

其他类型接法

请注意，安全继电器双通道只可以接一个安全设备，请勿串联多设备使用，故双通道都必须断开后才可以重新自动复位。
