Vivado-hls使用实例

数字积木

发布于 2021-04-15 02:51:59

95500

代码可运行

文章被收录于专栏：数字积木数字积木

运行总次数：0

代码可运行

Vivado-hls使用实例

【引言】

本系列教程演示如何使用xilinx的HLS工具进行算法的硬件加速。分为三个部分，分别为HLS端IP设计，vivado硬件环境搭建，SDK端软件控制。

在HLS端，要将进行硬件加速的软件算法转换为RTL级电路，生成便于嵌入式使用的axi控制端口，进行数据的传输和模块的控制。

【HLS介绍】

HLS可以将算法直接映射为RTL电路，实现了高层次综合。vivado-HLS可以实现直接使用 C，C++ 以及 System C 语言对Xilinx的FPGA器件进行编程。用户无需手动创建 RTL，通过高层次综合生成HDL级的IP核，从而加速IP创建。

HLS的官方参考文档主要为：ug871（ ug871-vivado-high-level-synthesis-tutorial.pdf ）和ug902（ug902-vivado-high-level-synthesis.pdf）。

对于Vivado Hls来说，输入包括Tesbench，C/C++源代码和Directives，相应的输出为IP Catalog，DSP和SysGen，特别的，一个工程只能有一个顶层函数用于综和，这个顶层函数下面的子函数也是可以被综合的，会生成相应的VHDL和Verilog代码，所以，C综合后的RTL代码结构通常是跟原始C描述的结构是一致的，除非是子函数功能很简单，所需要的逻辑量很小。并不是所有的C/C++都可以被综合，动态内存分配和涉及到操作系统层面的操作不可以被综合。

Vivado HLS 的设计流程如下：

在整个流程中，用户先创建一个设计 C、C++ 或 SystemC 源代码，以及一个C的测试平台。通过 Vivado HLS Synthesis 运行设计，生成 RTL 设计，代码可以是 Verilog，也可以是 VHDL。有了 RTL 后，随即可以执行设计的 Verilog 或 VHDL 仿真，或使用工具的C封装器技术创建 SystemC 版本。然后可以进行System C架构级仿真，进一步根据之前创建的 C 测试平台，验证设计的架构行为和功能。设计固化后，就可以通过 Vivado 设计套件的物理实现流程来运行设计，将设计编程到器件上，在硬件中运行和/或使用 IP 封装器将设计转为可重用的 IP。

Step 1: 新建一个工程

1，Creat New Project新建文档，输入工程名称和工程路径。完成后点击Next。

2，添加设计文件，并制定顶层函数。完成后点击Next。

3，添加C语言仿真文件。完成后点击Next。

4，：配置Solution Name，一般默认即可。配置Clock Period，单位是ns。配置Uncertainty，默认为空。选择产品型号。完成后点击Finish。

5，工程新建成功后进入的开发界面，HLS是典型的Eclipse界面，和SDK的界面十分相似。

导入的文件的代码如下：

1，源文件。axi_interfaces.c

#include "axi_interfaces.h"void axi_interfaces (dout_t d_o[N], din_t d_i[N]) {int i, rem;// Store accumulated datastatic dacc_t acc[CHANNELS];axi_interfaces_label0:for (i=0;i<CHANNELS;i++) {acc[i] = 0;}// Accumulate each channelFor_Loop: for (i=0;i<N;i++) {rem=i%CHANNELS;acc[rem] = acc[rem] + d_i[i];d_o[i] = acc[rem];}}

2，头文件。axi_interfaces.h

#ifndef AXI_INTERFACES_H_

#define AXI_INTERFACES_H_

#include <stdio.h>

typedef int din_t;

typedef int dout_t;

typedef int dacc_t;

#define CHANNELS 8

#define SAMPLES  4

#define N CHANNELS * SAMPLES

void axi_interfaces (dout_t d_o[N], din_t d_i[N]);

#endif

3，测试文件。axi_interfaces_test.c

#include "axi_interfaces.h"



int main () {



// Create input data

  din_t d_i[N] = {10, 20, 30, 40, 50, 60, 70, 80,

11, 21, 31, 41, 51, 61, 71, 81,

12, 22, 32, 42, 52, 62, 72, 82,

13, 23, 33, 43, 53, 63, 73, 83};



  dout_t d_o[N];

int i, retval=0;

FILE        *fp;

// Call the function to operate on the data

  axi_interfaces(d_o,d_i);

// Save the results to a file

fp=fopen("result.dat","w");

fprintf(fp, "Din Dout\n");

for (i=0;i<N;i++) {

    fprintf(fp, "%d   %d\n", d_i[i], d_o[i]);

}

fclose(fp);

// Compare the results file with the golden results

retval = system("diff --brief -w result.dat result.golden.dat");

if (retval != 0) {

printf("Test failed  !!!\n");

retval=1;

} else {

printf("Test passed !\n");

  }

// Return 0 if the test passes

  return retval;

}

4，测试数据。result.golden.dat

Step 2: C源代码验证

本步骤是对功能代码的逻辑验证，相当于功能前仿。

1，测试程序的代码入下图。该程序先调用综合的函数，得到计算结果，再和预先的数据集进行比较，最后返回计较的结果。计算结果和预先的数据集一致时，测试通过，不一致时，测试失败。需要查看代码，寻找错误。

2，点击红框中的按钮，开始C源代码验证。

3，验证的结果显示在控制栏中。如图显示，测试通过。

4，在头文件中，重定义了数据类型，参数，并进行了函数声明。

Step 3: 高层次综合

本步骤是把功能代码的综合成RTL逻辑。

1，点击红框中的按钮，将C代码综合成RTL。综合完成后，查看结果。

2，综合完成后，查看综合报告。包括时序，延时，资源占用，端口信息等。

3，端口分析。

（1）控制端口用于控制和显示该模块的工作状态。各个端口的功功能如下，默认情况下会生成下面四个控制端口。

l ap_start（in）：为高时，该模块开始处理数据。

l ap_done（out）：为高时，表示模块处理数据完成。

l ap_idle（out）：表明模块是否处于空闲态。高电平有效。为高时，该处于空闲态。

l ap_ready（out）：为高时，表示模块可以接受新的数据。

（2）数据端口用于传递模块的输入输出参数。

参数d_o，d_i 为数组类型，故默认状态下回生成内存接口。内存接口 (数组类型参数)数据来自外部的memory，通过地址信号读取相应的数据，输入到该模块中。输入数组从外部内存中读源数据，输出数组从向外部内存写入结果数据。各个端口的定义如下。

l address：地址信号

l ce0：片选信号

l we0：写使能信号

l d0 :数据信号

4，综合结果分析。

在分析界面，可以看到模块的运行情况。包括数据依赖关系和各个周期执行的操作，IO口的读写，内存端口的访问等等。

Step 4: 综合优化

在使用高层次综合，创造高质量的RTL设计时，一个重要部分就是对C代码进行优化。

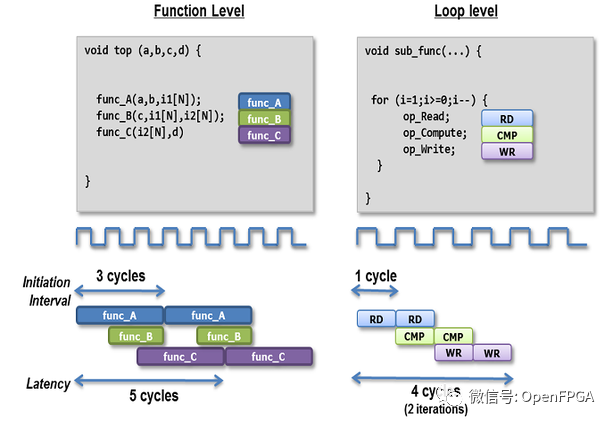

Vivado HLS拥有自动优化的功能，试图最小化loop（循环）和function（函数）的latency。除了自动优化，我们可以手动进行程序优化，即用在不同的solution中添加不同的directive（优化指令）的方法，进行优化和性能对比。其中，对同一个工程，可以建立多个不同的solution（解决方案），为不同的solution添加directive可以达到如下目的。

优化的类型可分为如下类别：

l 端口优化。指定不同类型的模块端口。

l 函数优化。加快函数的执行速度，减小执行周期。

l 循坏优化。利用展开和流水线形式，减小循环的执行周期。

1，点击下面红框的图标，新建solution。
