Canal高可用架构部署

陶陶技术笔记

发布于 2021-03-24 02:30:58

4.3K20

代码可运行

文章被收录于专栏：陶陶技术笔记陶陶技术笔记

运行总次数：0

代码可运行

一、前言

canal 是阿里的一款开源项目，纯 Java 开发。基于数据库增量日志解析，提供增量数据订阅&消费，目前主要支持了 MySQL(也支持 mariaDB)。

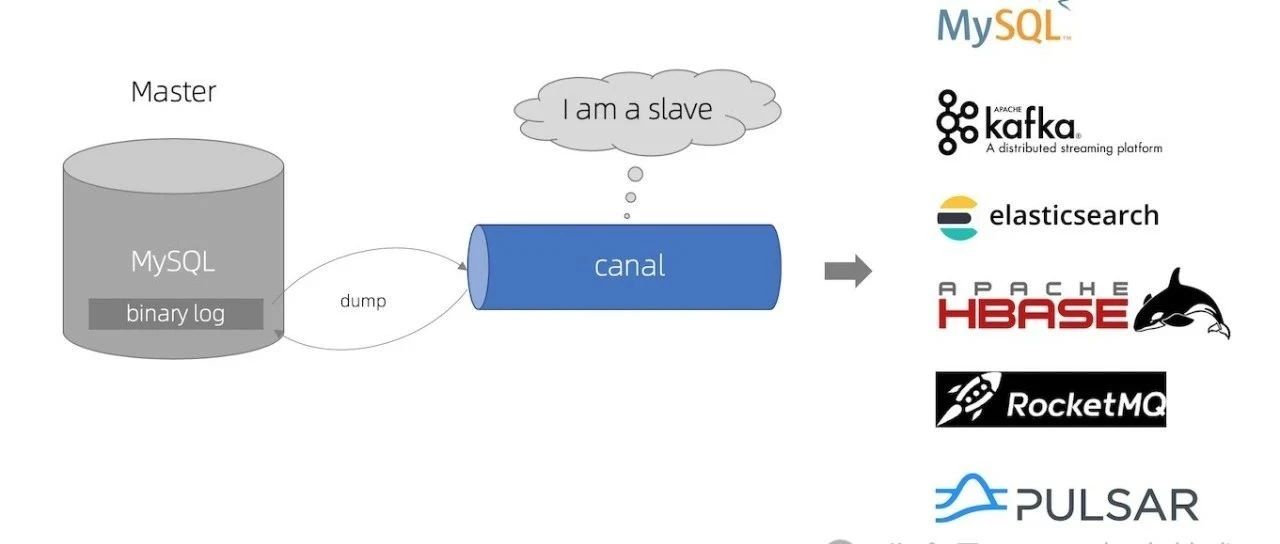

canal 模拟 mysql slave 的交互协议，伪装自己为 mysql slave，向 mysql master发送 dump 协议；
mysql master 收到 dump 请求，开始推送binary log给 slave(也就是canal)
canal 解析 binary log对象(原始为byte流)。

「总体架构」：

二、部署准备

「下载地址」：https://github.com/alibaba/canal/releases

分别下载：canal.admin、canal.deployer、canal.adapter

「PS」：只有1.1.5以上版本才支持es7.x

「其他依赖」：

JDK1.8
MySQL：用于canal-admin存储配置和节点等相关数据
Zookeeper

三、HA机制

整个 HA 机制的控制主要是依赖了zookeeper的两个特性：watcher、EPHEMERAL节点。canal的 HA 机制实现分为两部分，canal server 和 canal client分别有对应的实现。

「canal server实现流程如下：」

canal server 要启动某个 canal instance 时都先向 zookeeper 进行一次尝试启动判断 (实现：创建 EPHEMERAL 节点，谁创建成功就允许谁启动）；
创建 zookeeper 节点成功后，对应的 canal server 就启动对应的 canal instance，没有创建成功的 canal instance 就会处于 standby 状态；
一旦 zookeeper 发现 canal server A 创建的节点消失后，立即通知其他的 canal server 再次进行步骤1的操作，重新选出一个 canal server 启动instance；
canal client 每次进行connect时，会首先向 zookeeper 询问当前是谁启动了canal instance，然后和其建立链接，一旦链接不可用，会重新尝试connect。

「PS」: 为了减少对mysql dump的请求，不同server上的instance要求同一时间只能有一个处于running，其他的处于standby状态。

「canal client实现流程」

canal client 的方式和 canal server 方式类似，也是利用 zookeeper 的抢占EPHEMERAL 节点的方式进行控制
为了保证有序性，一份 instance 同一时间只能由一个 canal client 进行get/ack/rollback操作，否则客户端接收无法保证有序。

四、集群部署

4.1. MySQL准备

4.1.1. 开启binlog

MySQL的 my.cnf 中配置如下

[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

「注意」：如果订阅的是mysql的从库，需求增加配置让从库日志也写到binlog里面

log_slave_updates=1

可以通过在 mysql 终端中执行以下命令判断配置是否生效：

show variables like 'log_bin';
show variables like 'binlog_format';

4.1.2. 授权账号权限

授权 canal 链接 MySQL 账号具有作为 MySQL slave 的权限, 如果已有账户可直接 grant：

CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
FLUSH PRIVILEGES;

4.2. 部署canal-admin

4.2.1. 作用

通过图形化界面管理配置参数。
动态启停 Server 和 Instance
查看日志信息

4.2.2. 执行数据库脚本

执行 conf 目录下载的 canal_manager.sql 脚步，初始化所需的库表。

初始化SQL脚本里会默认创建canal_manager的数据库，建议使用root等有超级权限的账号进行初始化

4.2.3. 配置修改

执行 vim conf/application.yml

server:
  port: 8089
spring:
  jackson:
    date-format: yyyy-MM-dd HH:mm:ss
    time-zone: GMT+8

spring.datasource:
  address: 127.0.0.1:3306
  database: canal_manager
  username: canal
  password: canal
  driver-class-name: com.mysql.jdbc.Driver
  url: jdbc:mysql://${spring.datasource.address}/${spring.datasource.database}?useUnicode=true&characterEncoding=UTF-8&useSSL=false
  hikari:
    maximum-pool-size: 30
    minimum-idle: 1

canal:
  adminUser: admin
  adminPasswd: admin

修改 address、database、username、password 四个参数

4.2.4. 启停命令

启动

sh bin/startup.sh

停止

sh bin/stop.sh

4.2.5. 使用

通过 http://127.0.0.1:8089/ 访问，默认密码：admin/123456

4.2.5.1. 创建集群

配置 「集群名称」 与 「ZK地址」

配置 「主配置」，该配置为集群内的所有Server实例共享的

主要修改以下配置：

「canal.zkServers」 配置zookeeper集群地址
「canal.instance.global.spring.xml」 改为classpath:spring/default-instance.xml

4.2.5.2. 创建Server

配置项：

所属集群，可以选择为单机或者集群。一般单机Server的模式主要用于一次性的任务或者测试任务
Server名称，唯一即可，方便自己记忆
Server Ip，机器ip
admin端口，canal 1.1.4版本新增的能力，会在canal-server上提供远程管理操作，默认值11110
tcp端口，canal提供netty数据订阅服务的端口
metric端口， promethues的exporter监控数据端口 (未来会对接监控)

多台Server关联同一个集群即可形成主备HA架构

4.2.5.3. 创建Instance

每个 Instance 关联一个同步的数据源，如果有多个数据源需要同步则需要创建多个 「实例」

先填写实例名
选择刚刚创建的集群
载入模板配置

主要修改以下配置：

「canal.instance.master.address」 配置要同步的数据库地址
「canal.instance.dbUsername」 数据库用户名（需同步权限）
「canal.instance.dbPassword」 数据库密码
「canal.instance.filter.regex」 mysql 数据解析关注的表，Perl正则表达式.多个正则之间以逗号(,)分隔，转义符需要双斜杠(\)

canal.instance.filter.regex常见例子：

所有表：.* or .\..
canal schema下所有表：canal\..*
canal下的以canal打头的表：canal\.canal.*
canal schema下的一张表：canal.test1
多个规则组合使用：canal\..*,mysql.test1,mysql.test2 (逗号分隔) 注意：此过滤条件只针对row模式的数据有效(ps. mixed/statement因为不解析sql，所以无法准确提取tableName进行过滤)

4.3. 部署canal-deployer

4.3.1. 作用

伪装成 MySQL 的从库，同步主库的binlog日志。
解析并结构化 binary log 对象。

4.3.2. 修改配置

执行 vim conf/canal_local.properties 修改配置项 canal.admin.manager 为canal-admin的地址

4.3.3. 启停命令

使用 「local」 配置启动

bin/startup.sh local

停止

bin/stop.sh

4.4. 部署canal-adapter

4.4.1. 作用

对接上游消息，包括kafka、rocketmq、canal-server
实现mysql数据的增量同步
实现mysql数据的全量同步
下游写入支持mysql、es、hbase等

4.4.2. 修改配置

「注意」：目前 adapter 是支持动态配置的，也就是说修改配置文件后无需重启，任务会自动刷新配置！

「(1) 修改application.yml」

执行 vim conf/application.yml 修改consumerProperties、srcDataSources、canalAdapters的配置

canal.conf:
  mode: tcp # kafka rocketMQ                # canal client的模式: tcp kafka rocketMQ
  flatMessage: true                         # 扁平message开关, 是否以json字符串形式投递数据, 仅在kafka/rocketMQ模式下有效
  syncBatchSize: 1000                       # 每次同步的批数量
  retries: 0                                # 重试次数, -1为无限重试
  timeout:                                  # 同步超时时间, 单位毫秒
  consumerProperties:
    canal.tcp.server.host:                  # 对应单机模式下的canal
    canal.tcp.zookeeper.hosts: 127.0.0.1:2181 # 对应集群模式下的zk地址, 如果配置了canal.tcp.server.host, 则以canal.tcp.server.host为准
    canal.tcp.batch.size: 500               # tcp每次拉取消息的数量
  srcDataSources:                           # 源数据库
    defaultDS:                              # 自定义名称
      url: jdbc:mysql://127.0.0.1:3306/mytest?useUnicode=true   # jdbc url
      username: root                                            # jdbc 账号
      password: 121212                                          # jdbc 密码
  canalAdapters:                            # 适配器列表
  - instance: example                       # canal 实例名或者 MQ topic 名
    groups:                                 # 分组列表
    - groupId: g1                           # 分组id, 如果是MQ模式将用到该值
      outerAdapters:                        # 分组内适配器列表
      - name: es7                           # es7适配器
        mode: rest                          # transport or rest
        hosts: 127.0.0.1:9200               # es地址
        security.auth: test:123456          # 访问es的认证信息，如没有则不需要填
        cluster.name: my-es                 # 集群名称，transport模式必需配置
......

一份数据可以被多个group同时消费, 多个group之间会是一个并行执行, 一个group内部是一个串行执行多个outerAdapters, 比如例子中logger和hbase
目前client adapter数据订阅的方式支持两种，直连canal server 或者订阅kafka/RocketMQ的消息

「(2) conf/es7目录下新增映射配置文件」

adapter将会自动加载 conf/es7 下的所有 .yml 结尾的配置文件

新增表映射的配置文件，如 sys_user.yml 内容如下：

dataSourceKey: defaultDS
destination: example
groupId: g1
esMapping:
  _index: sys_user
  _id: id
  upsert: true
  sql: "select id, username,
        , case when sex = 0 then '男' else '女' end sex
        , case when is_del = 0 then '否' else '是' end isdel
      from sys_user"
  etlCondition: "where update_time>={}"
  commitBatch: 3000

「dataSourceKey」 配置 application.yml 里 srcDataSources 的值
「destination」 配置 canal.deployer 的 Instance 名
「groupId」 配置 application.yml 里 canalAdapters.groups 的值
「_index」 配置索引名
「_id」 配置主键对应的字段
「upsert」 是否更新
「sql」 映射sql
「etlCondition」 etl 的条件参数，全量同步时可以使用
「commitBatch」 提交批大小

sql映射支持多表关联自由组合, 但是有一定的限制:

主表不能为子查询语句
只能使用left outer join即最左表一定要是主表
关联从表如果是子查询不能有多张表
主sql中不能有where查询条件(从表子查询中可以有where条件但是不推荐, 可能会造成数据同步的不一致, 比如修改了where条件中的字段内容)
关联条件只允许主外键的'='操作不能出现其他常量判断比如: on a.role_id=b.id and b.statues=1
关联条件必须要有一个字段出现在主查询语句中比如: on a.role_id=b.id 其中的 a.role_id 或者 b.id 必须出现在主select语句中

Elastic Search的mapping 属性与sql的查询值将一一对应(不支持 select *), 比如: select a.id as _id, a.name, a.email as _email from user, 其中name将映射到es mapping的name field, _email将映射到mapping的_email field, 这里以别名(如果有别名)作为最终的映射字段. 这里的_id可以填写到配置文件的 _id: _id映射

4.4.3. 启停命令

启动

bin/startup.sh

关闭

bin/stop.sh

4.5. 遗留问题

目前使用的 1.1.5-SNAPSHOT 版本由于还不是发布版，发现 canal-adapter 的集群部署有个bug，配置 zookeeper 地址后启动会出现以下异常：

java.lang.LinkageError: loader constraint violation: when resolving method "com.alibaba.otter.canal.common.zookeeper.ZkClientx.create(Ljava/lang/String;Ljava/lang/Object;Lorg/apache/zookeeper/CreateMode;)Ljava/lang/String;" the class loader (instance of com/alibaba/otter/canal/connector/core/spi/URLClassExtensionLoader) of the current class, com/alibaba/otter/canal/client/impl/running/ClientRunningMonitor, and the class loader (instance of sun/misc/Launcher$AppClassLoader) for the method's defining class, org/I0Itec/zkclient/ZkClient, have different Class objects for the type org/apache/zookeeper/CreateMode used in the signature
 at com.alibaba.otter.canal.client.impl.running.ClientRunningMonitor.initRunning(ClientRunningMonitor.java:122) [connector.tcp-1.1.5-SNAPSHOT-jar-with-dependencies.jar:na]
 at com.alibaba.otter.canal.client.impl.running.ClientRunningMonitor.start(ClientRunningMonitor.java:93) [connector.tcp-1.1.5-SNAPSHOT-jar-with-dependencies.jar:na]
 at com.alibaba.otter.canal.client.impl.SimpleCanalConnector.connect(SimpleCanalConnector.java:108) [connector.tcp-1.1.5-SNAPSHOT-jar-with-dependencies.jar:na]
 at com.alibaba.otter.canal.client.impl.ClusterCanalConnector.connect(ClusterCanalConnector.java:64) [connector.tcp-1.1.5-SNAPSHOT-jar-with-dependencies.jar:na]
 at com.alibaba.otter.canal.connector.tcp.consumer.CanalTCPConsumer.connect(CanalTCPConsumer.java:59) [connector.tcp-1.1.5-SNAPSHOT-jar-with-dependencies.jar:na]

有以下3个解决思路：

adapter暂时使用单实例模式，等待官方解决问题。
自行修复bug
使用 MQ 模式（adapter则无需注册到zookeeper了）

该 「BUG」 已修复：https://github.com/zlt2000/canal

五、监控

canal 默认已通过 11112 端口暴露同步相关的 metrics 信息，只需通过集成 prometheus 与 grafana 即可实现实时监控同步情况，效果图如下：

file

指标	简述
Basic	Canal instance 基本信息。
Network bandwith	网络带宽。包含inbound(canal server读取binlog的网络带宽)和outbound(canal server返回给canal client的网络带宽)。
Delay	Canal server与master延时；store 的put, get, ack操作对应的延时。
Blocking	sink线程blocking占比；dump线程blocking占比(仅parallel mode)。
TPS(events)	Canal instance消费所有binlog事件的TPS，以MySQL binlog events为单位计算。
TPS(transaction)	Canal instance 处理binlog的TPS，以MySQL transaction为单位计算。
TPS(tableRows)	分别对应store的put, get, ack操作针对数据表变更行的TPS。
Client requests	Canal client请求server的请求数统计，结果按请求类型分类(比如get/ack/sub/rollback等)。
Client QPS	client发送请求的QPS，按GET与CLIENTACK分类统计。
Empty packets	Canal client请求server返回空结果的统计。
Response time	Canal client请求server的响应时间统计。
Store remain events	Canal instance ringbuffer中堆积的events数量。
Store remain mem	Canal instance ringbuffer中堆积的events内存使用量。
