MPO/MTP光纤跳线十大应用场景
原创
随着数据中心40G/100G网络布线对高速传输和数据容量的需求，高密度MPO/MTP光纤连接器、跳线的应用愈加普遍。

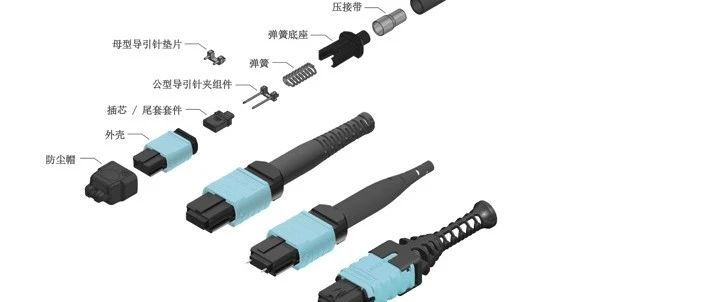

MPO是“ Multi-fiber Push On ”，是日本NTT通信公司在1980年代开发的第一代弹片卡紧式的多芯连接器。MPO连接器的尺寸与普通的SC连接器差不多，但是密度却提高了几倍。通常可将12芯光纤排为一列，支持一列或多列光纤在同一个MPO连接器内，根据连接器内排放的芯数不同分为一列（12芯），多列（24芯或以上），应用于400Gb的还可是16/32芯的排列。这样，一个MPO连接器可实现12芯或以上的光纤信号同时传输，给光纤布线节省了极大的空间与资源。
根据MPO/MTP的性能、光纤芯数等可应用于不同的布线场景中。下面总结了十大典型应用。
SR系列光模块一般使用8芯、16芯、20芯或24芯的MPO/MTP OM3/OM4多模光纤跳线连接，而DR和PSM系列光模块一般采用8芯或16芯MPO/MTP单模光纤跳线连接。
一、机架或机柜中短距离直连方式
二、双工光纤互联方式
三、25G-100G直连方式
可以通过8芯MPO/MTP转4个双工LC多模分支扇出光缆将1个100G QSFP28 SR4光模块连接到4个25G SFP28 SR光模块。同样，通过8芯MPO/MTP转4个双工LC单模分支扇出光缆将1个100G QSFP28 PSM4光模块连接到4个25G SFP28 LR光模块。
四、100G-CFR&SR互联方式
该解决方案是从一个100G CFP光模块到另一个CFP的连接，使用24芯MPO/MTP转3×8芯MPO/MTP分支跳线。
五、SPIN-LEAF连接方式
六、400G-400G直连方式
当机房内两端400G QSFP-DD DR4光模块可通过MPO/MTP-8单模光纤跳线连接实现400G传输。
七、400G单模连接方式
八、400G多模连接方式
九、400G-SR8互连方式
400G QSFP-DD SR8光模块采用标准MPO-16连接器连接实现400G传输，通过多模光纤传输距离最高可达70m（OM3）或100m（OM4）。
MTP / MPO光纤跳线在数据中心的高密度布线中广受好评，因为它们能够在单个接口中容纳多根光纤，从而大大增加了网络容量，节省了很多空间并简化了布线管理。极大地灵活性和可扩展性 也让布线部署变得更加简单，更能适应未来网络升级、扩容和变更的需求。
