来自 20 年前老登的呼唤：Hi！Oil～
不是一直眼馋NI的这个嘛：

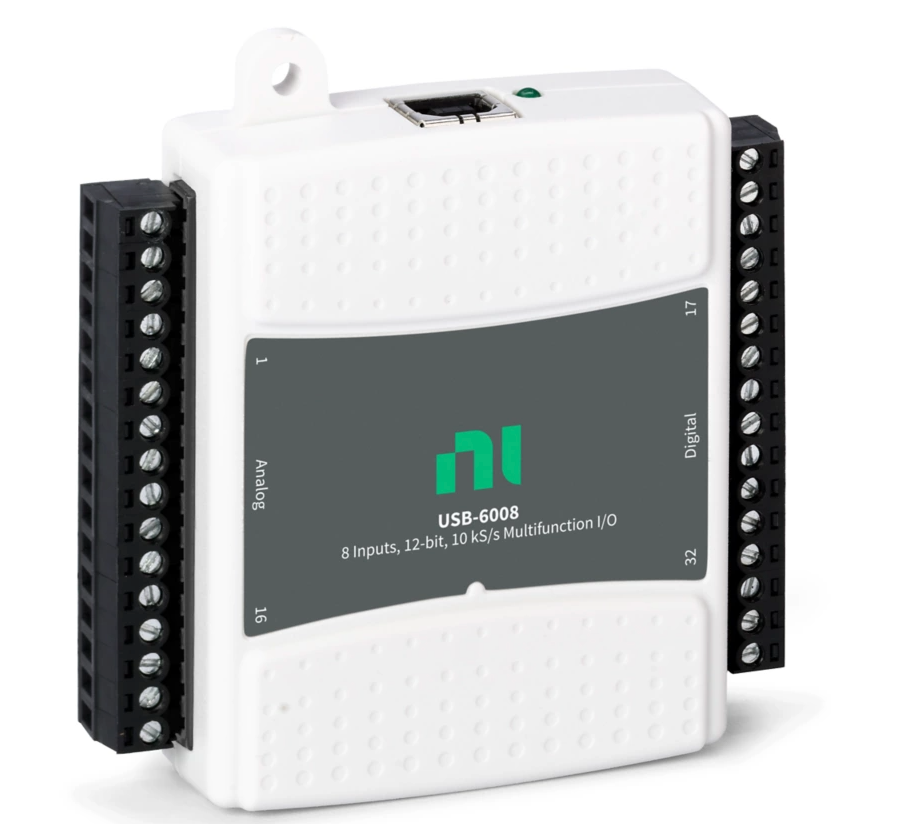

漂亮死了

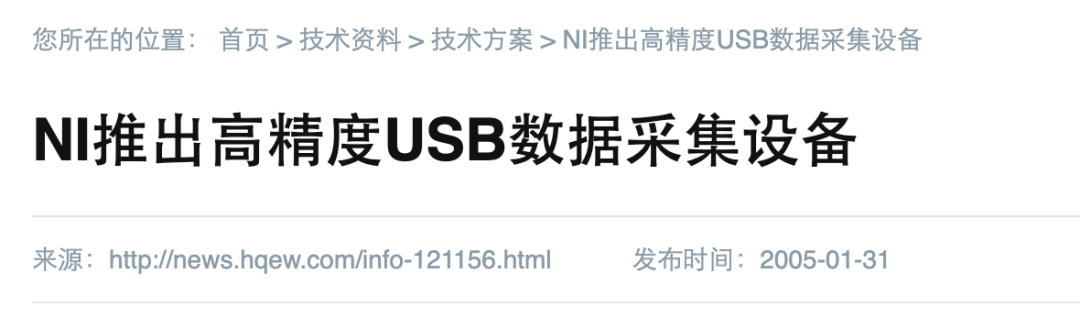

垃圾佬经常在闲鱼看，然后就看见了6008这型号，才100（后面搞错地址还花了8块），不重要，好家伙儿，一查，20年前，哥，都快比我都难嚼了。
可能会更老，欢迎修正

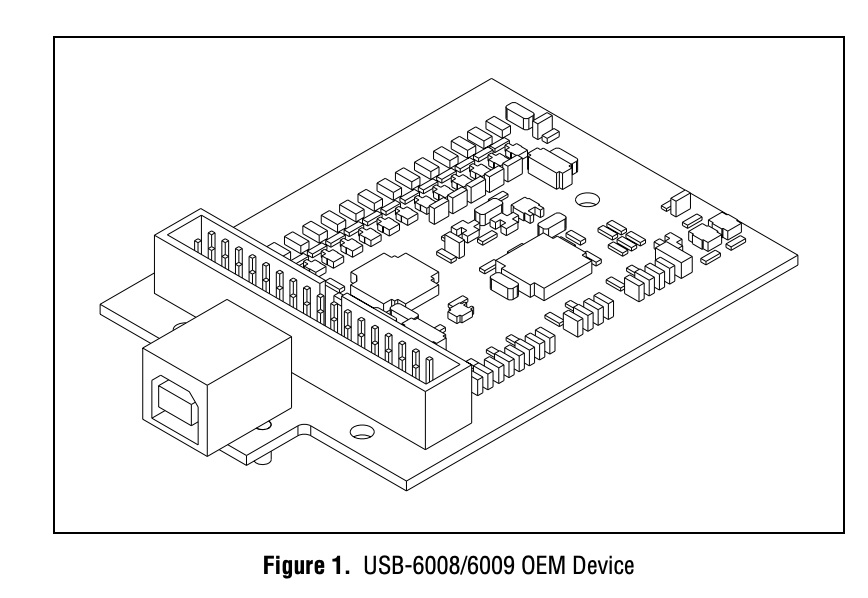

不过这个型号还有，换壳子了，内部不知道
如果没错，那就是换了

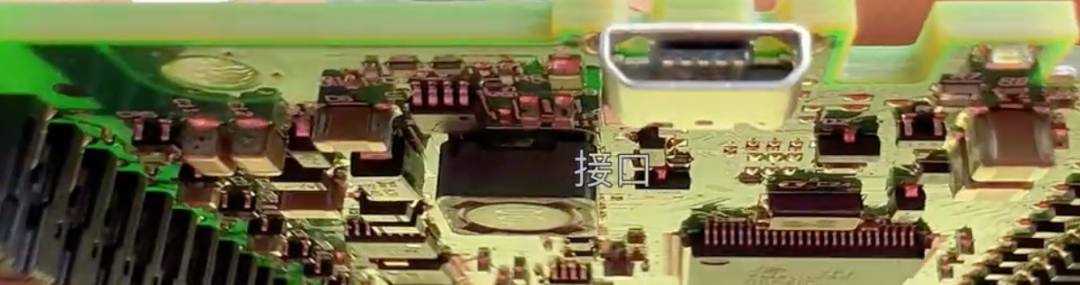

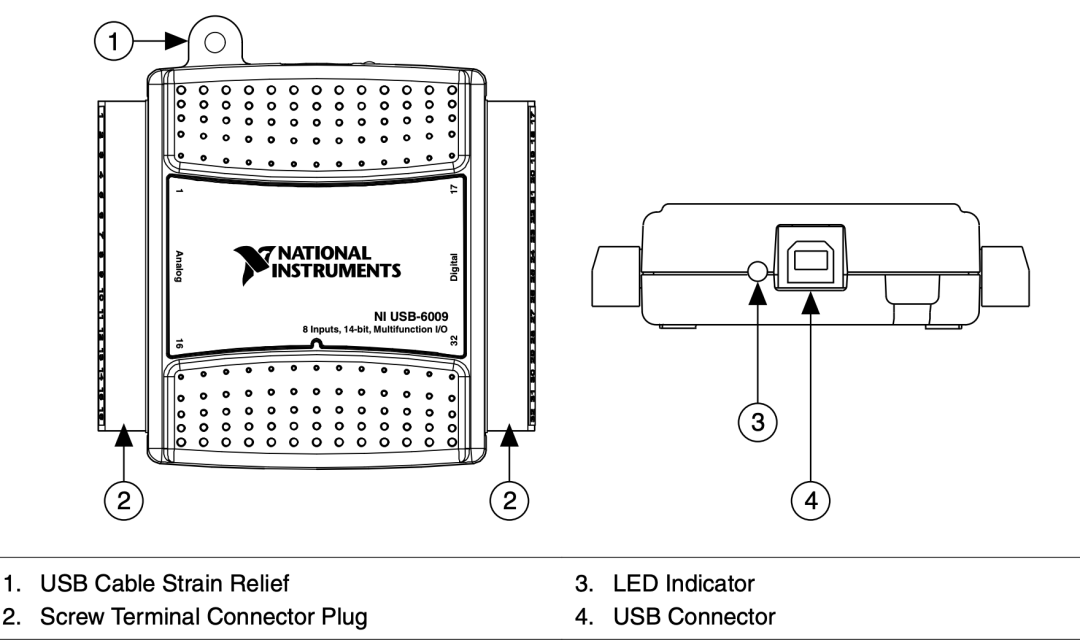

以前的板子是NI这个Logo，还是新版的好看，但是不懂为啥他们喜欢用这个USB口
现代的6001就是USB了，可能是以前就流行这个吧
看完悬着的心终于死了，还不如方的

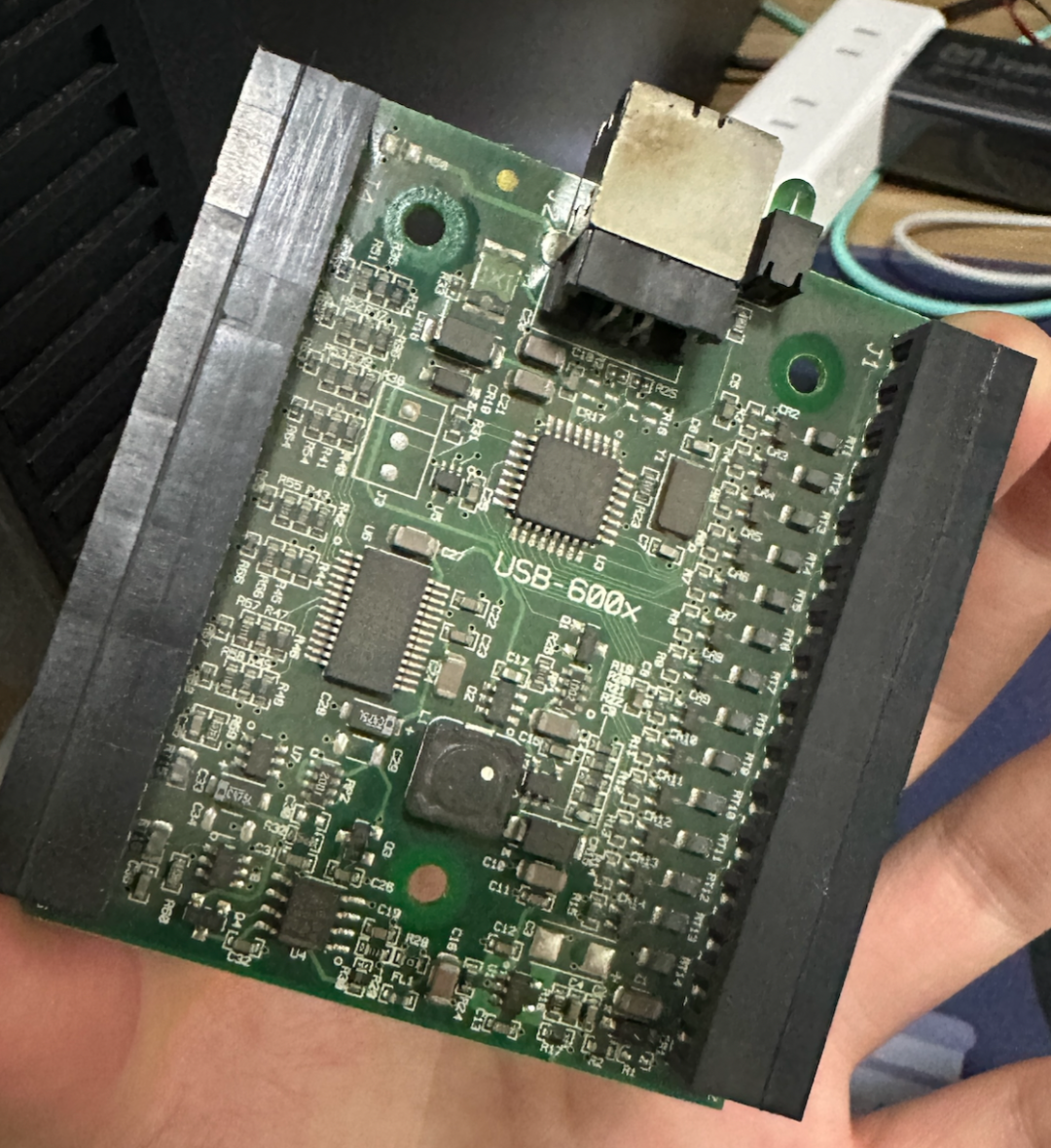

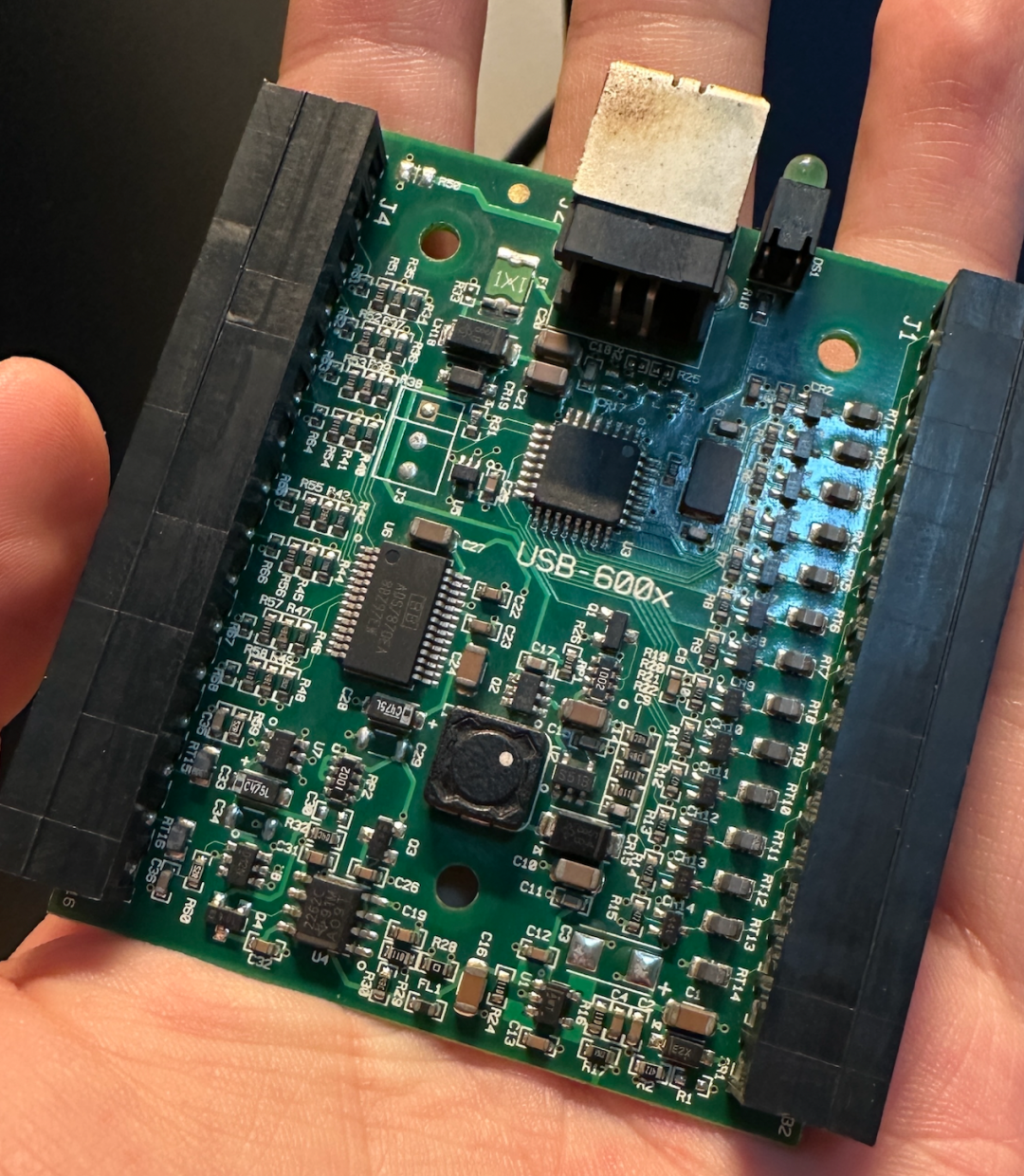

拿回来也没有咋用，昨天晚上拆开看了看，都是灰，后面还有双面胶，一看就是被绑到产线上面采集东西，应该是采集2路电压，然后俩路开关信号。

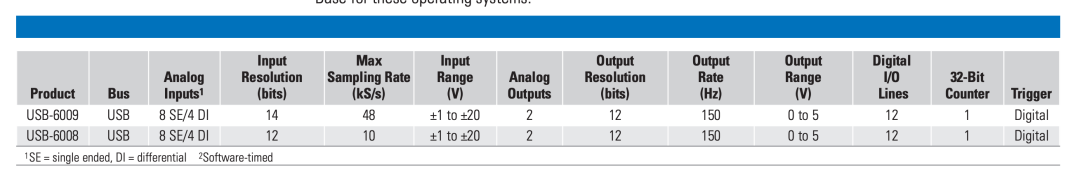

6009 说实话，强不少，现在350吧（还是贵了）

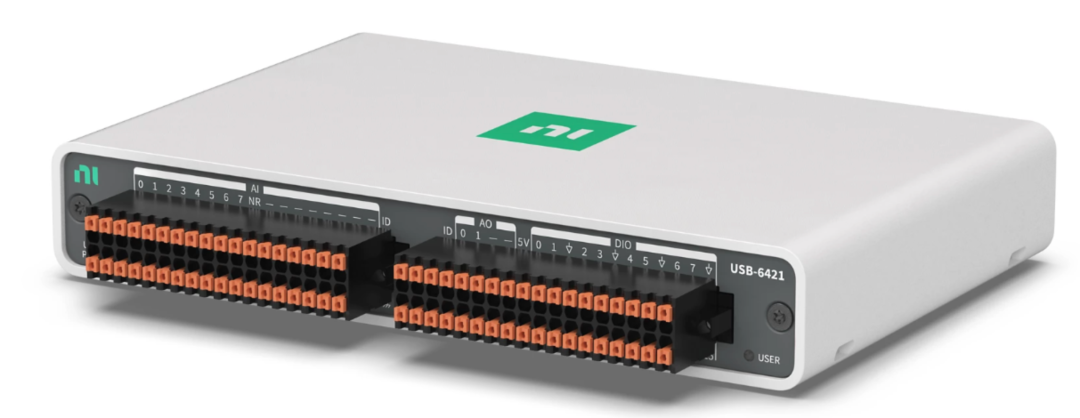

这个好看点
左右分布，很难不说Arduino的分布和这个有多少关系
爱玛
清灰过后

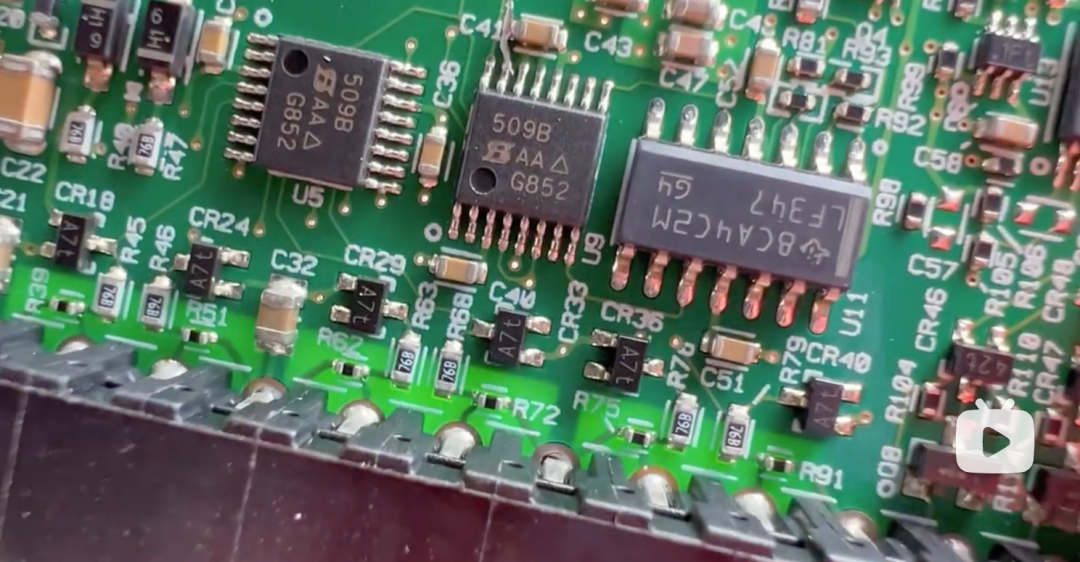

当年的BB还不是TI的
调理？什么是信号调理，直接滤波完就进去了

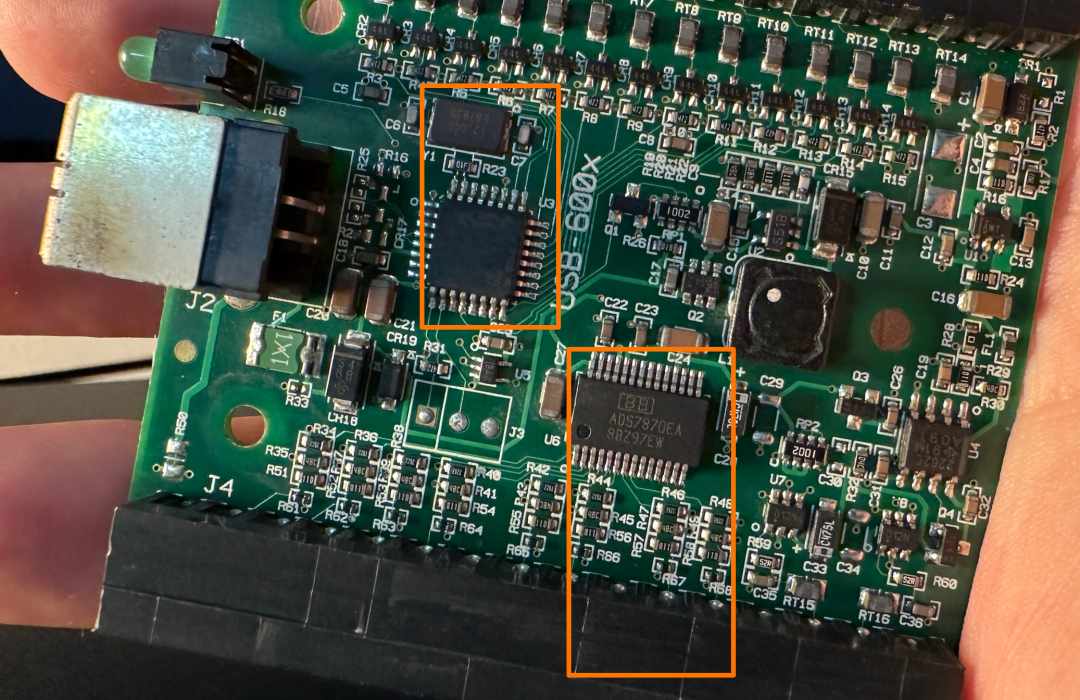

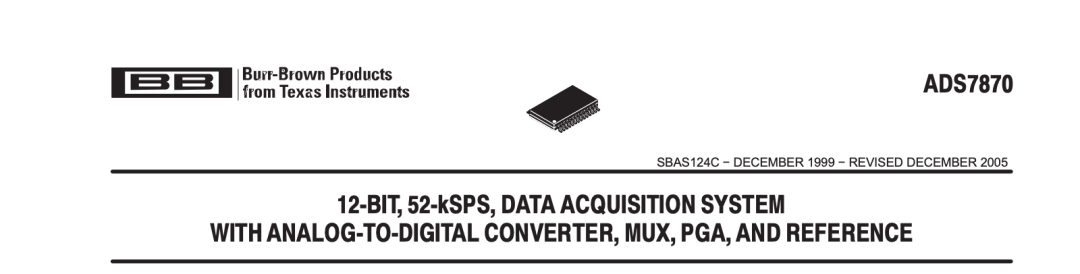

是ADS7870，12bit的
6009 是这个型号的

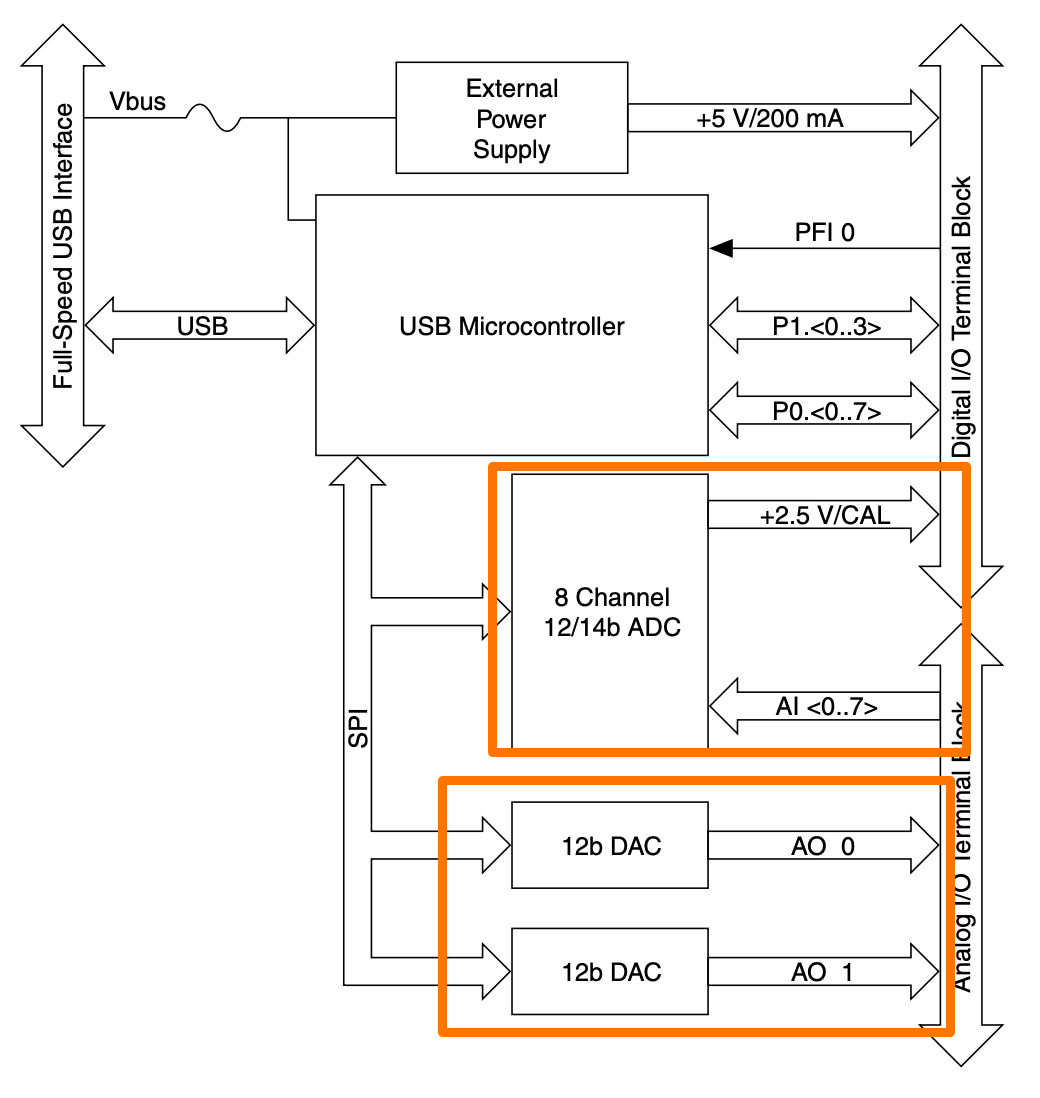

反正就是51 USB+ADC+DAC 就这样的设计
image-20250514121509656

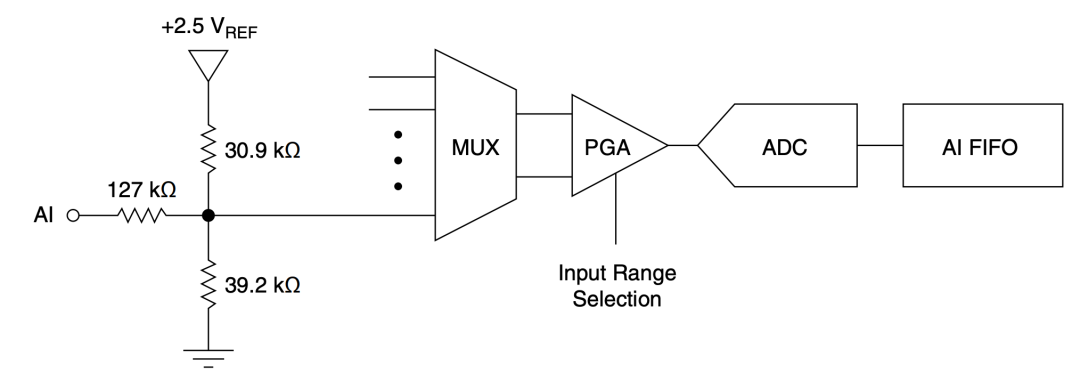

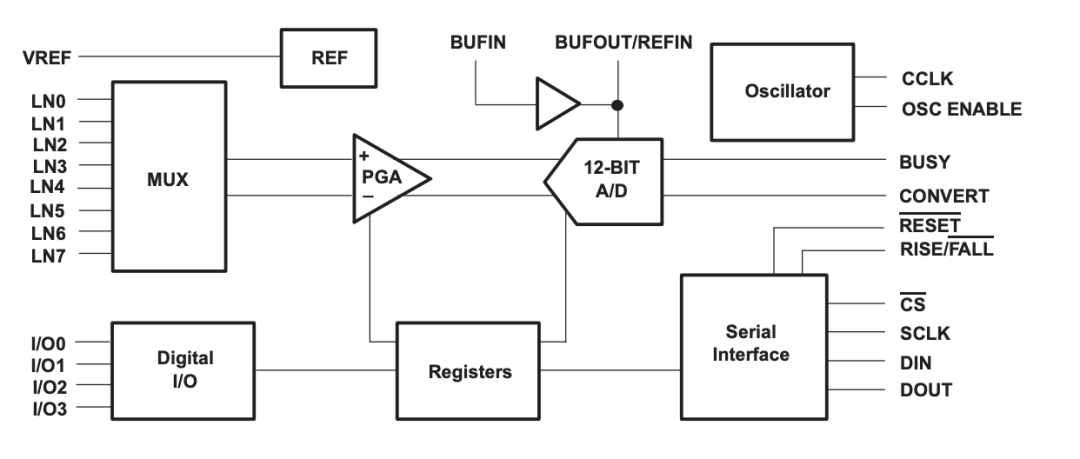

MUX 多路选择器：用于将 8 个 AI 通道路由到后级 PGA。
MUX是ADC自己的，PGA也是
PGA 可编程增益放大器：
差分输入时，支持增益 1/2/4/5/8/10/16/20；
单端输入时，固定增益为 1。

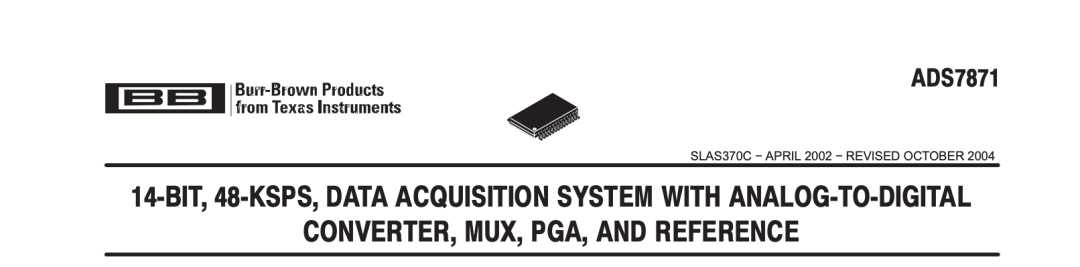

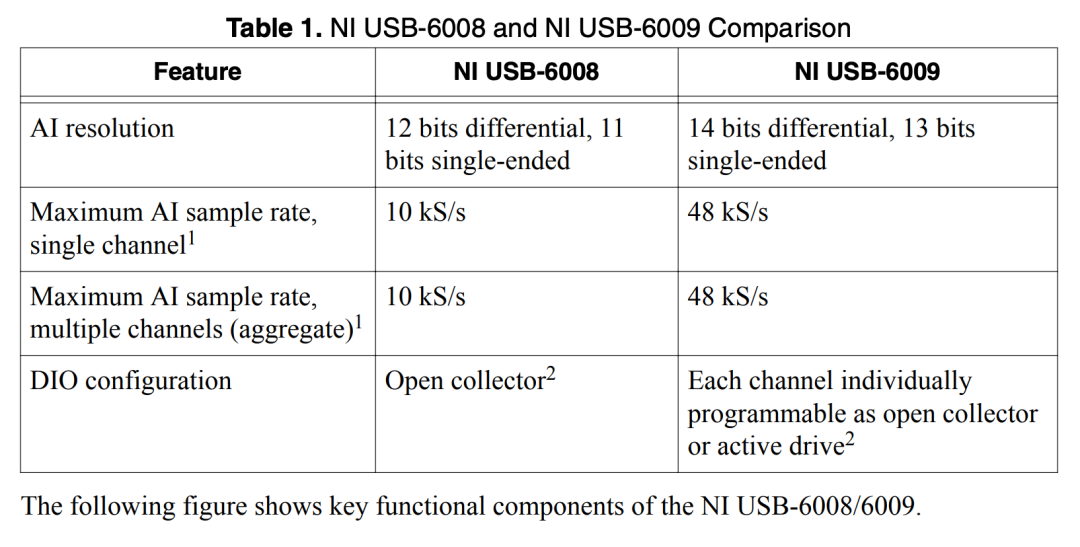

ADC：12-bit（6008）或 14-bit（6009）逐次逼近型 ADC。
AI FIFO：采样数据缓存，防止数据丢失，支持连续/多样本采集。

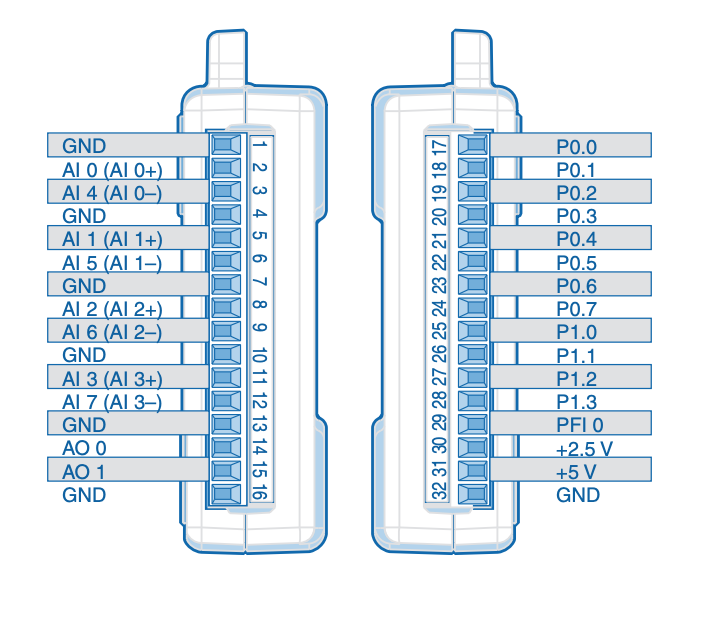

测量方式
模式 | 特点 | 建议应用场景 |
|---|---|---|
差分模式（DIFF） | 使用两个引脚 AIx+ / AIx-，提升共模抑制能力 | 低信号幅度、长线缆、噪声环境、高精度需求 |
单端参考模式（RSE） | 每通道与公共 GND 参考 | 仅适用于接地良好、线缆短、系统简单场合 |

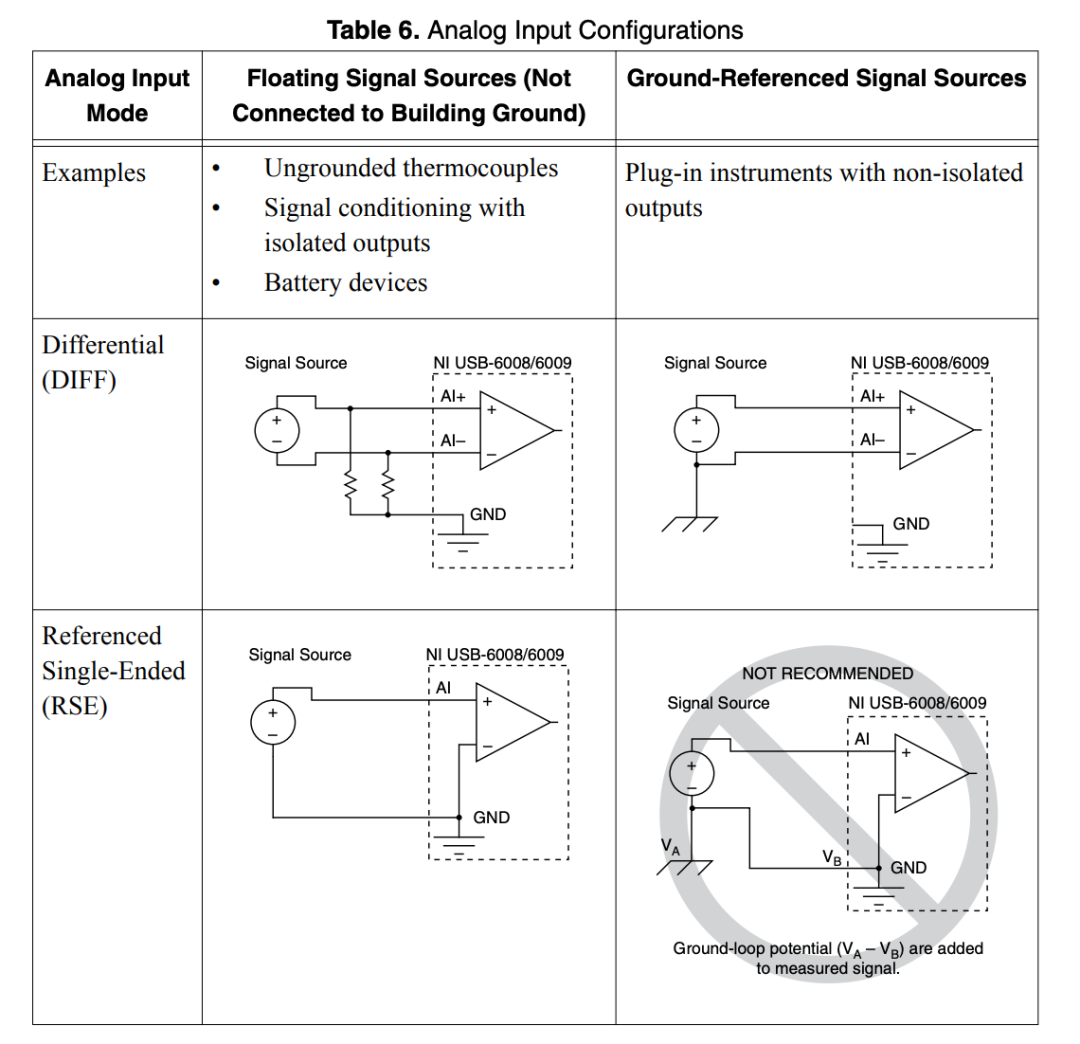

注意： 差分模式下，每个输入引脚不能超过 ±10V 否则会剪裁输出；即便量程是 ±20V，仍是通过两个 ±10V 端口实现。
image-20250514121726255

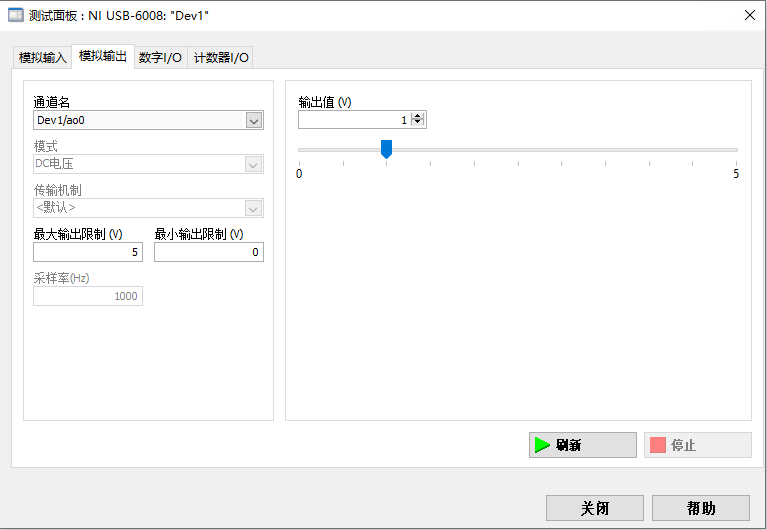

每通道配有独立 12-bit DAC，输出 0–5V，仅支持软件定时；输出端串联 50Ω 电阻；文档内部推荐使用 GND 作为参考电压连接负载；在候机建议使用低通滤波器（RC）抑制 DAC 跳变带来的毛刺（glitch）。
数字IO

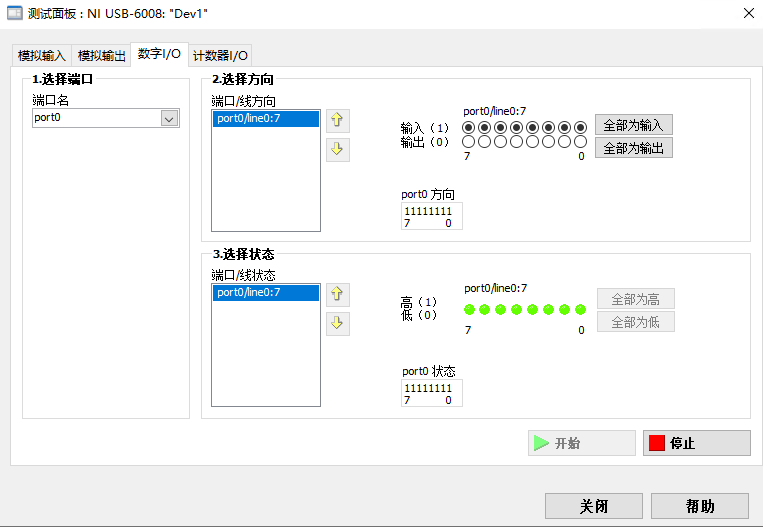

支持 P0、P1 两个端口，12 路通用数字 IO；
默认模式为 open-collector（开集），内置 4.7kΩ 上拉电阻，允许外接更强上拉（自定义电阻）；

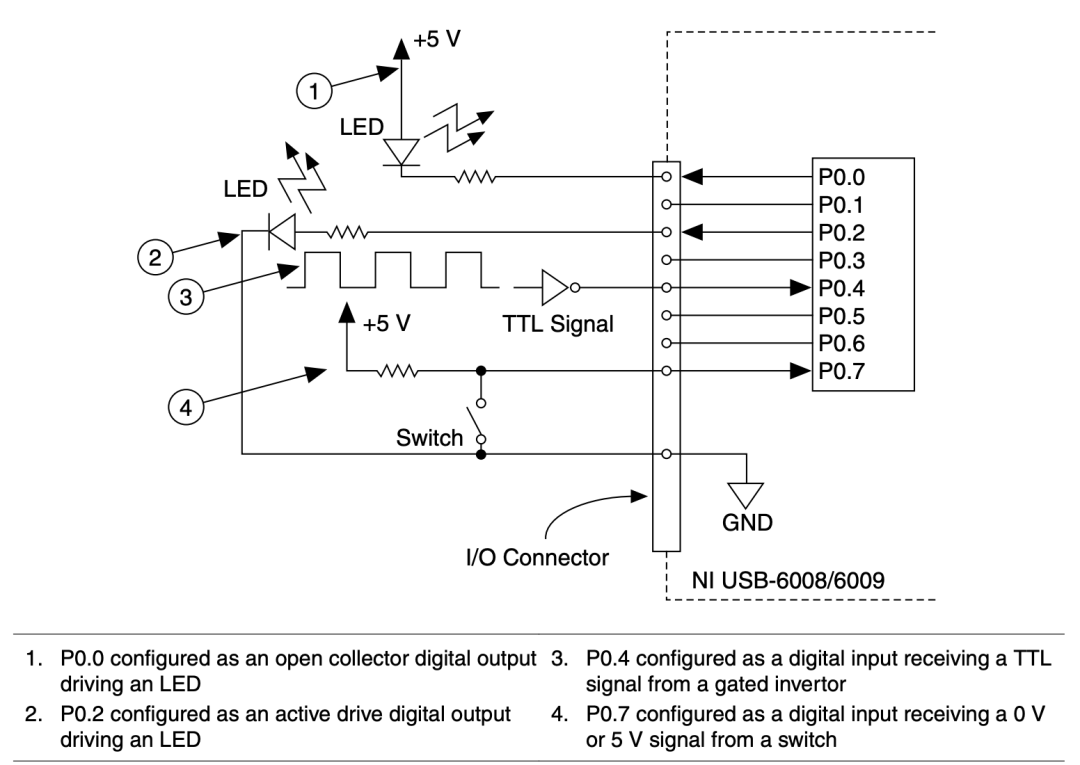

USB-6009 支持 active-drive（推挽）模式，每路最大 ±8.5mA 驱动能力；每路均可通过 NI-DAQmx 配置为输入或输出；可读取 TTL、开关量信号，也可驱动 LED、电磁继电器等负载。

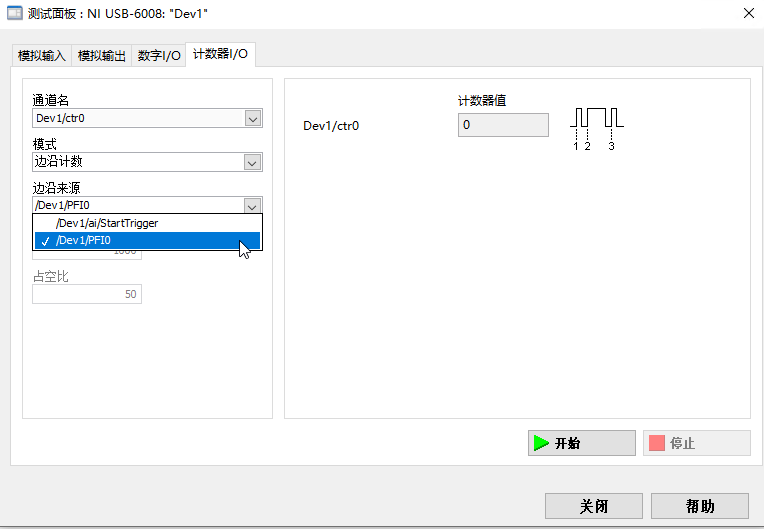

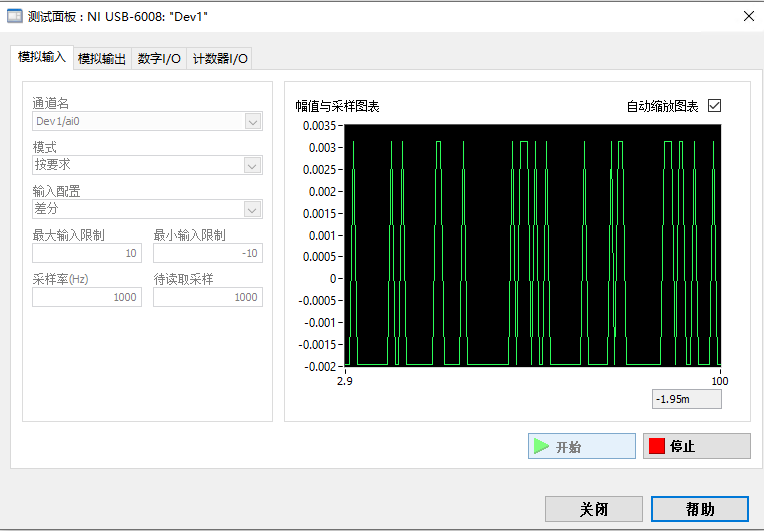

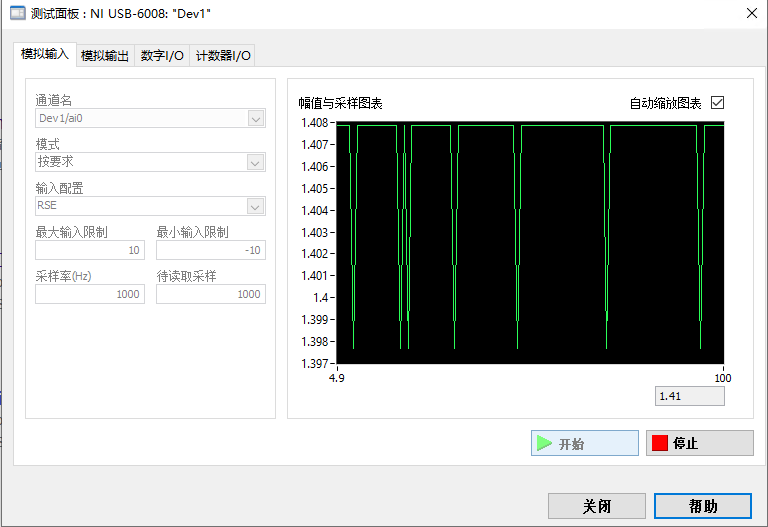

这里感谢读者LT哥，替我测了软件，我Mac还没有搞：

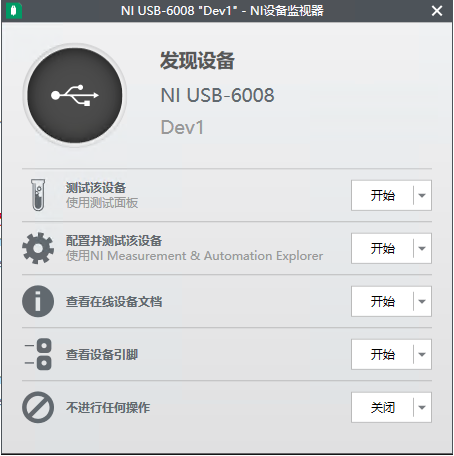

现在可以不装大的NI包，一个小软件就行
差分
单端
DAC
数字IO
测量

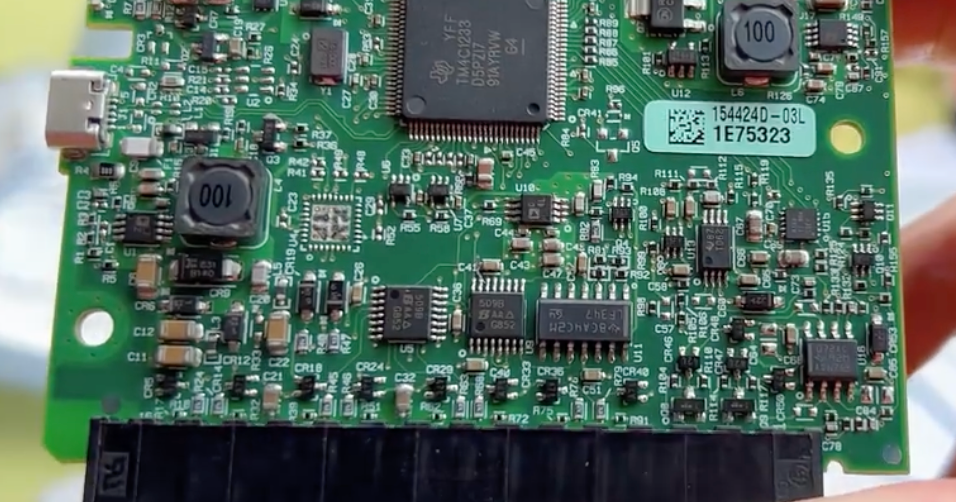

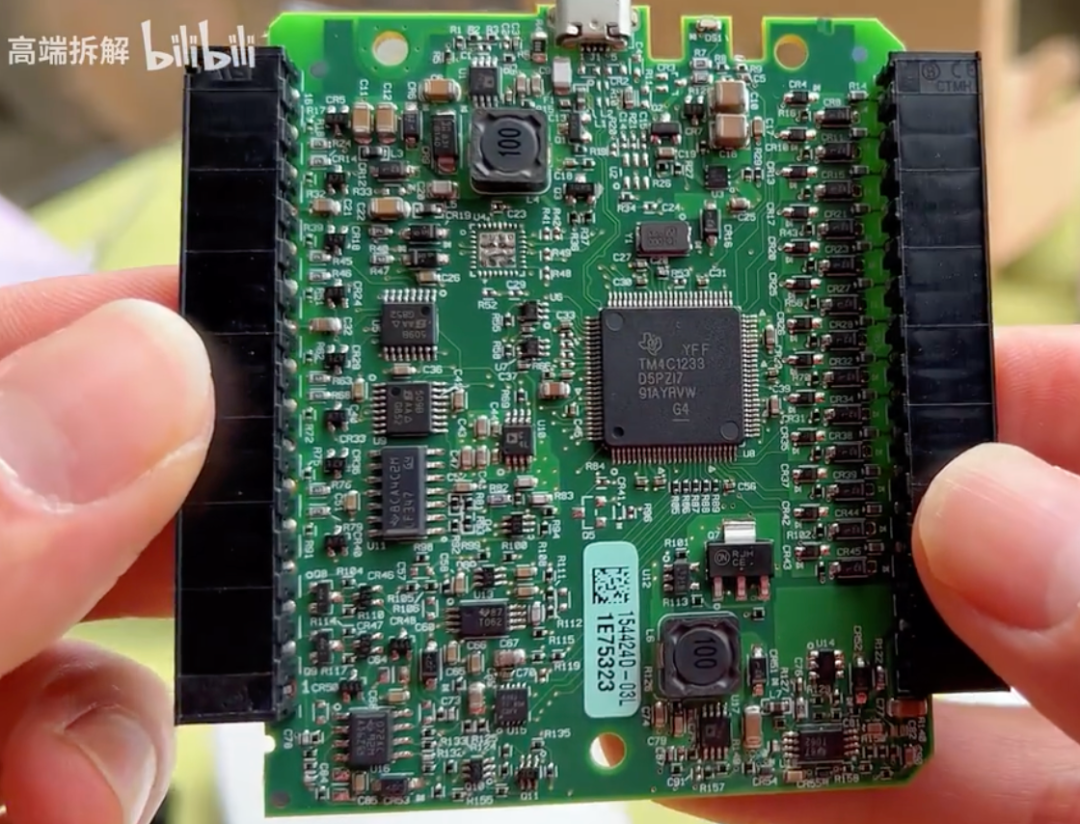

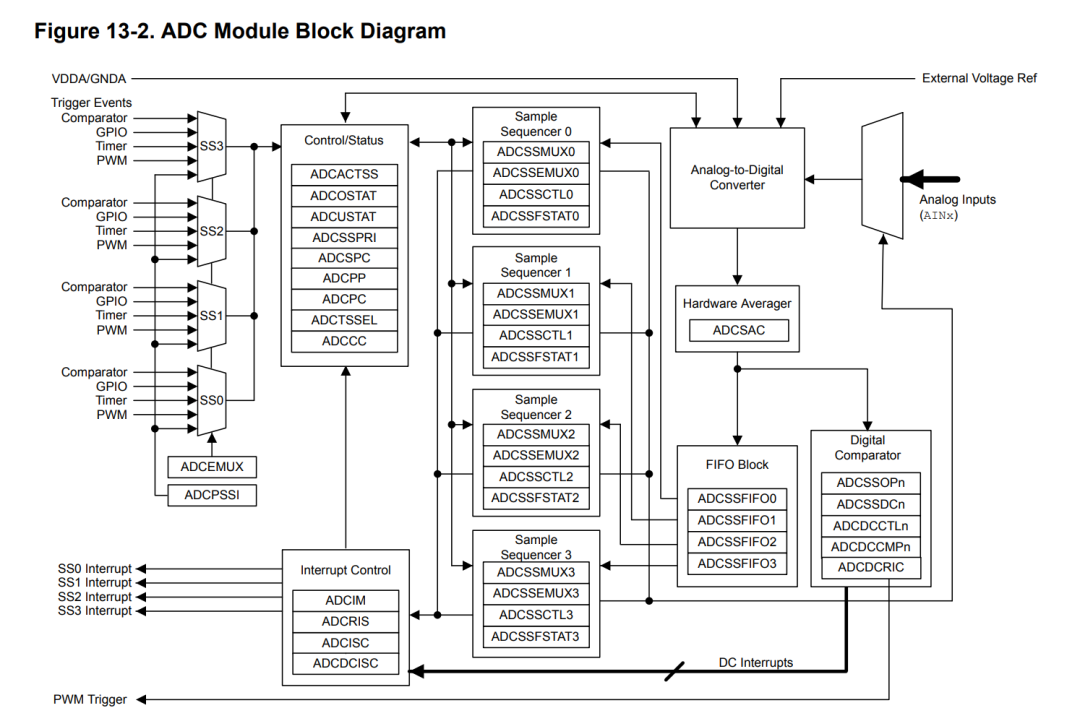

另外也分享了一个6001（又是高端哥的东西），可以看到就说一个M4的核心和一些外围构成了采集器，不愧是混合模拟MCU
image-20250514122054923
12bit
一些开关

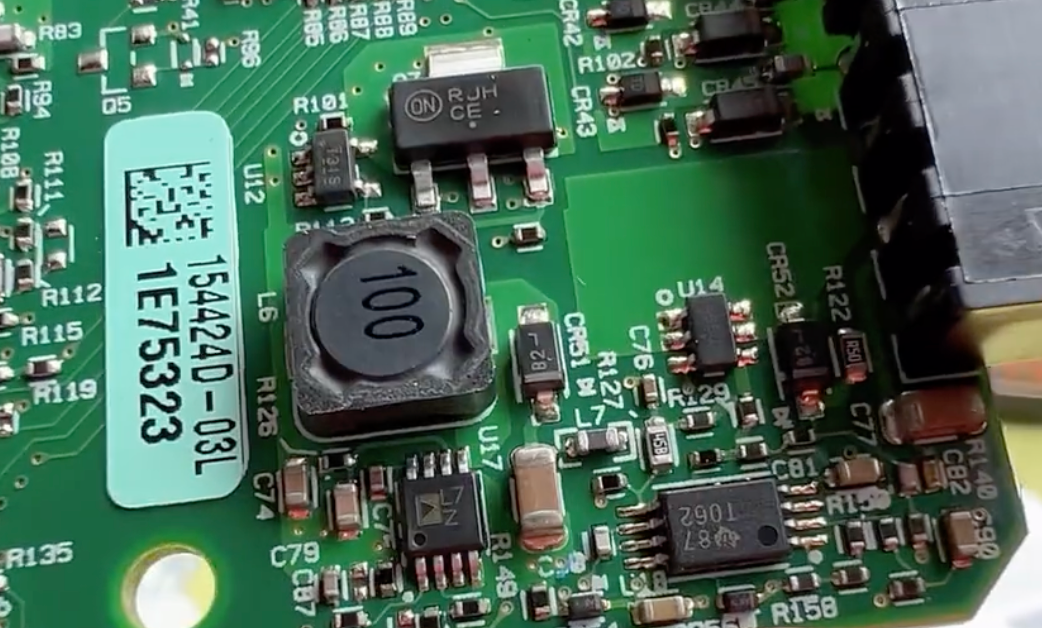

TI的开关和OP，ADI的电源
6008 100倒也不贵，丢桌子上面可以随时戳戳一些接口，看个型号趋势也行。
另外感谢 LT 哥的素材，以及闲鱼的卖家。
