一、STP概述

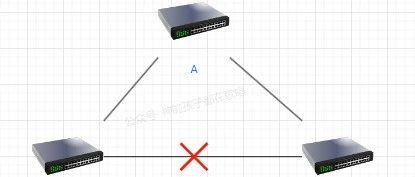

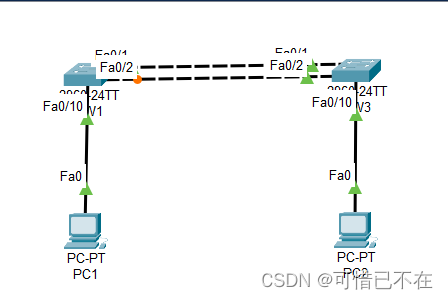

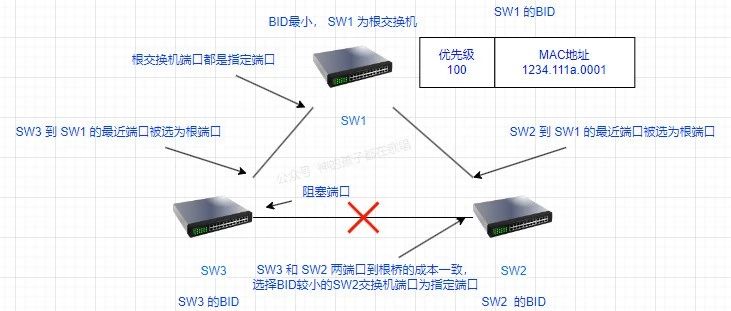

　　STP（生成树协议）是一个二层管理协议。在一个扩展的局域网中参与STP的所有交换机之间通过交换桥协议数据单元bpdu（bridge protocol data unit）来实现；为稳定的生成树拓扑结构选择一个根桥；为每个交换网段选择一台指定交换机；将冗余路径上的交换机置为blocking，来消除网络中的环路。

　　IEEE 802.1d是最早关于STP的标准，它提供了网络的动态冗余切换机制。STP使您能在网络设计中部署备份线路，并且保证：

　　* 在主线路正常工作时，备份线路是关闭的。

　　* 当主线路出现故障时自动使能备份线路，切换数据流。

　　rSTP（rapid spanning tree protocol）是STP的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。

　　1.1 设置STP模式

　　使用命令config spanning-tree mode可以设置STP模式为802.1d STP或者802.1w rSTP.

　　1.2 配置STP

交换机中默认存在一个default STP域。多域STP是扩展的802.1d，它允许在同一台交换设备上同时存在多个STP域，各个STP域都按照802.1d运行，各域之间互不影响。它提供了一种能够更为灵活和稳定网络环境，基本实现在vlan中计算生成树。

　　1.2.1  创建或删除STP

　　利用命令create STPd和delete STPd可以创建或删除STP.

　　缺省的default STP域不能手工创建和删除。

　　1.2.2  使能或关闭STP

交换机中STP缺省状态是关闭的。利用命令config STPd可以使能或关闭STP.

　　1.2.3  使能或关闭指定STP的端口

交换机中所有端口默认都是参与STP计算的。使用命令config STPd port可以使能或关闭指定的STP端口。

　　1.2.4  配置STP的参数

　　运行某个指定STP的STP协议后，可以根据具体的网络结构调整该STP的一些参数。交换机中可以调整以下的STP协议参数：

　　* bridge priority

　　* hello time

　　* forward delay

　　* max age

　　另外每个端口上可以调整以下参数：

　　* path cost

　　* port priority

　　表1-1 配置STP参数的常用命令

　　1.2.5  显示STP状态

　　利用命令show STPd可以查看STP的状态，包括：

　　* bridgeid

　　* root bridgeid

　　* STP的各种配置的参数

　　利用命令show STPd port可以显示端口的STP状态，包括：

　　* 端口状态

　　* designated port

　　* 端口的各种配置参数

　　在缺省的CISCO　STP模式中，每个VLAN定义一个STP.

　　IEEE802.1Q标准是在整个交换VLAN网络中使用一个STP，但并不排除在每个VLAN中实现STP.

　　1　VLAN与生成树的关系

　　＞IEEE通用生成树（CST）

　　＞CISCO　PER　VLAN生成树（PVST）

　　＞带CST的CISCO　PER VLAN生成树（PVST＋）

　　CST是IEEE解决运行虚拟局域网VLAN生成树的方法。CST定义，整个第2层交换网络所有实现了的VLAN，仅使用一个生成树实例。这个生成树实例运行在整个交换局域网上。

　　PVST是解决在虚拟局域网上处理生成树的CISCO特有解决方案。PVST为每个虚拟局域网运行单独的生成树实例。一般情况下PVST要求在交换机之间的中继链路上运行CISCO的ISL.

　　PVST＋是CISCO解决在虚拟局域网上处理生成树问题的另一个方案。PVST＋允许CST信息传给PVST，以便与其他厂商在VLAN上运行生成树的实现方法进行操作。
