DDR3内存参数

[url]http://diy.pconline.com.cn/cpu/reviews/0706/1029812_11.html[/url]

我们先来看一看技术规格对比表，从表中可以看到DDR3内存相对于DDR2内存，其实只是规格上的提高，并没有真正的全面换代的新架构。

　　1、逻辑Bank数量

　　DDR2 SDRAM中有4Bank和8Bank的设计，目的就是为了应对未来大容量芯片的需求。而DDR3很可能将从2Gb容量起步，因此起始的逻辑Bank就是8个，另外还为未来的16个逻辑Bank做好了准备。

　　2、封装（Packages）

　　DDR3由于新增了一些功能，所以在引脚方面会有所增加，8bit芯片采用78球FBGA封装，16bit芯片采用96球FBGA封装，而DDR2则有60/68/84球FBGA封装三种规格。并且DDR3必须是绿色封装，不能含有任何有害物质。

　　3、突发长度（BL，Burst Length）

　　由于DDR3的预取为8bit，所以突发传输周期（BL，Burst Length）也固定为8，而对于DDR2和早期的DDR架构的系统，BL=4也是常用的，DDR3为此增加了一个4-bit Burst Chop（突发突变）模式，即由一个BL=4的读取操作加上一个BL=4的写入操作来合成一个BL=8的数据突发传输，届时可通过A12地址线来控制这一突发模式。而且需要指出的是，任何突发中断操作都将在DDR3内存中予以禁止，且不予支持，取而代之的是更灵活的突发传输控制（如4bit顺序突发）。

　　4、寻址时序（Timing）

　　就像DDR2从DDR转变而来后延迟周期数增加一样，DDR3的CL周期也将比DDR2有所提高。DDR2的CL范围一般在2至5之间，而DDR3则在5至11之间，且附加延迟（AL）的设计也有所变化。DDR2时AL的范围是0至4，而DDR3时AL有三种选项，分别是0、CL-1和CL-2。另外，DDR3还新增加了一个时序参数——写入延迟（CWD），这一参数将根据具体的工作频率而定。

DDR3内存优势何在

　　DDR3除了拥有更高的内存带宽外，其实在延迟值方面也是有提升的。不少消费者均被CAS延迟值数值所误导，认为DDR3内存的延迟表现将不及DDR2。但相关专家指出这是完全错误的观念，要计算整个内存模块的延迟值，还需要把内存颗粒的工作频率计算在内。事实上，JEDEC规定DDR2-533的CL 4-4-4、DDR2-667的CL 5-5-5及DDR2-800的CL6-6-6，其内存延迟时间均为15ns。

延迟同样也有提升

　　CAS Latency(CL)是指内存需要经过多少个周期才能开始读写数据，从前面的DDR/DDR2/DDR3规格表我们可以知道，DDR3的CAS Latency(CL)将在5～8之间，相比现在DDR2的3～6又要高出很多。

　　目前DDR3-1066、DDR3-1333和DDR3-1600的CL值分别为7-7-7、8-8-8及9-9-9，把内存颗粒工作频率计算在内，其内存模块的延迟值应为13.125ns、12ns及11.25ns，相比DDR2内存模块提升了约25%，因此消费者以CAS数值当成内存模块的延迟值是不正确的。

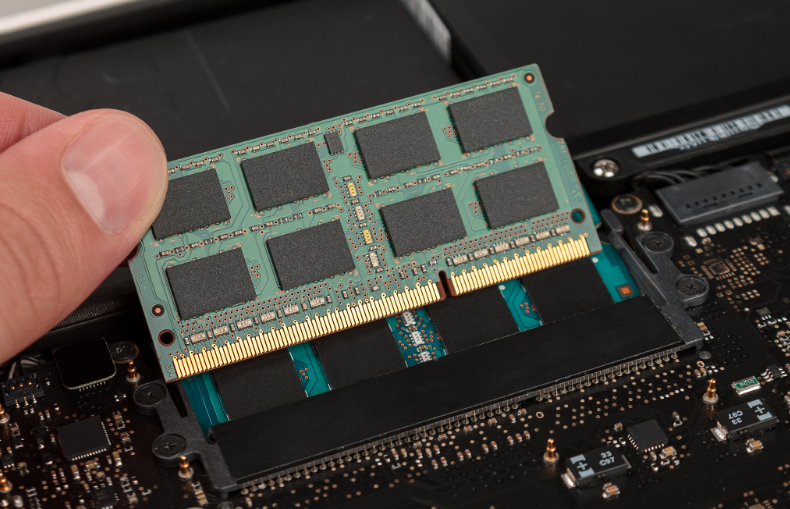

从外观上去看，DDR3内存与我们平时熟悉的DDR2没有太大的改变，如果没有特别留意的话不容易从外观上区分开来。下面我们来看一看DDR3内存与DDR2内存在外观设计上有什么不同之处。

金手指缺口位置

DDR/DDR2/DDR3内存三代同堂

　　首先是金手指缺口位置作了更改，金手指方面，SDRAM时代是两个缺口位置，升代至DDR时就改成了一们缺口位置，这个缺口位置最大的作用就是避免内存不会插错方向。从上图可以看到，DDR内存金手指离内存端最近的距离为59.21mm，占整个长度约45%左右，到了DDR2时，这个长度改为61.86mm，约占整个长度47%（由于接近50%的比例让不少不太细心的用户容易把内存方向搞错）；而DDR3的缺口位置肯定要与DDR和DDR2不同，好在DDR3的缺口位置比例远离50%，53.88mm的距离仅占整个长度约41%，用户可以较明显地区分出内存的方向来。
