跟着工业自动化的不断发展,PLC作为工业操控中不行缺少的一部分,在工业生产中得到了广泛的使用,可是它的保护检修办法和使用技巧,使得许多工程师都不知何解,PLC, PLC远程监控|PLC工业网关

物通博联总结了工控修理那些事儿之PLC使用经历技巧汇总,供同行们借鉴参阅。

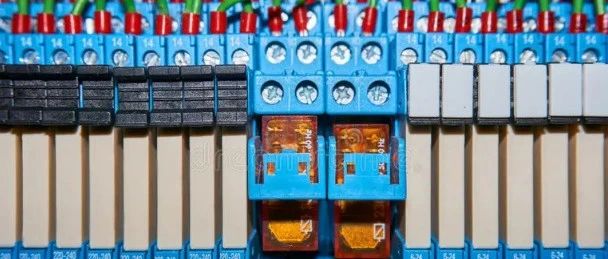

一、PLC输入与输出 一只小小的PLC灵活地操控着一个复杂体系,所能看到的是上下两排错开的输入输出继电器接线端子、对应的指示灯及PLC编号,就像一块有数十只脚的集成电路。任何一个人如果不看原理图来检修毛病设备,会束手无策,查找毛病的速度会特别慢。鉴于这种情况,咱们根据电气原理图制作一张表格,贴在设备的操控台或操控柜上,标明每个PLC输入输出端子编号与之相对应的电器符号,中文名称,即相似集成电路各管脚的功能阐明。有了这张输入输出表格,关于了解操作过程或了解本设备梯形图的电工就能够展开检修了。但关于那些对操作过程不了解,不会看梯形图的电工来说,就需要再制作一张表格:PLC输入输出逻辑功能表。该表实际阐明了大部分操作过程中输入回路(触发元件、关联元件)和输出回路(履行元件)的逻辑对应关系。实践证明如果你能熟练使用输入输出对应表及输入输出逻辑功能表,检修电气毛病,不带图纸,也能轻松自如。

判断某只按扭、限位、线路等输入回路的好坏,可在PLC通电情况下(最好在非运转状况,以防设备误动作),按下按扭(或其他输入接点),这时对应的PLC输入点端子与公共端被短接,按扭所对应的PLC输入指示灯亮,阐明此按扭及线路正常。灯不亮,或许按扭坏、线路接触不良或者断线。

三、输出回路检修

关于PLC输出点(这儿仅谈继电器输出型),若动作对象所对应的指示灯不亮,在确认PLC在运转状况下,那么阐明此动作对象的PLC输入输出逻辑功能没有满意,也就是说输入回路出毛病,按前面讲的,检查输入回路。若所对应的指示灯亮,但所对应的履行元件如电磁阀、接触器不动作,先查电磁阀操控电源及保险器,最简洁的办法,用电笔去量所对应PLC输出点的公共端子。电笔不亮,或许对应保险丝熔断等电源毛病。电笔亮,阐明电源是好的,所对应的电磁阀、接触器、线路出毛病。扫除电磁阀、接触器、线路等毛病后,仍不正常,就使用万用表一只表笔,一头接对应的输出公共端子,另一头接触所对应的PLC输出点,这时电磁阀等仍不动作,阐明输出线路出毛病。如果这时电磁阀动作,那么问题在PLC输出点上。由于电笔有时会虚报,可用另一种办法剖析,用万用表电压档量PLC输出点与公共端的电压,电压为零或挨近零,阐明PLC输出点正常,毛病点在外围。若电压较高,阐明此触点接触电阻太大,已损坏。别的,当指示灯不亮,但对应的电磁阀、接触器等动作,这或许此输出点因过载或短路烧牢。这时应把此输出点的外接线拆下来,再用万用表电阻档去量输出点与公共端的电阻,若电阻较小,阐明此触点已坏,若电阻无穷大,阐明此触点是好的,应 是所对应的输出指示灯已坏。

四、程序逻辑揣度

工业上经常使用的PLC品种繁复,关于低端的PLC而言,梯形图指令迥然不同,关于中高端机,如S7-300,许多程序是用语言表编的。有用的梯形图必须有中文符号注解,否则阅读很困难,看梯形图前如能大约了解设备工艺或操作过程 ,看起来比较简单。若进行电气毛病剖析,一般是使用反查法或称反推法,即根据输入输出对应表,从毛病点找到对应PLC的输出继电器,开端反查满意其动作的逻辑关系。经历标明,查到一处问题,毛病基本能够扫除,由于设备同时发生两起及两起以上的毛病点是不多的。

五、PLC本身毛病判断

一般来说,PLC是极其牢靠的设备,出毛病率很低,但由于外部原因,也可导致PLC损坏。

一只工作电源为220V的挨近开关,其输入PLC信号触点两根引线与挨近开关的220V的电 源线共用一根4芯电缆,一次该挨近开关损坏,电工替换时,错把电源的零线与输入的PLC的公共线调错,导致送电时烧坏了3路PLC输入点。

  一次体系电源变压器零线排因腐蚀而中止,导致接入PLC220V电源升到380V,烧坏了PLC底部的电源模块,后整改时增加了380/220V的隔离操控变压器。

西门子S7-200的PLC输出公共端标1L、2L等,工作电脑为AC L1 N 表明,+24V 电源为L+M表明对初学者或经历不足者简单搞错。如果错把L+M当作220V电源端子,送电瞬间行将烧坏 PLC24V电源。

PLC、CPU等硬件损坏或软件运转出错的概率简直为零,PLC输入点如不是强电侵略所致,简直也不会损坏,PLC输出继电器的常开点,若不是外围负载短路或设计不合理,负载电流超出额外范围,触点的寿命也很长。因而,咱们查找电气毛病点,要点要放在PLC的外围电气元件上,不要总是怀疑PLC硬件或程序有问题,这对快速修理好毛病设备、快速恢复生产是十分重要的,因而PLC操控回路的电气毛病检修,要点不在PLC本身,而是PLC所操控回路中的外围电气元件。
