mermaid 语法

三流之路

发布于 2018-09-11 08:28:45

19.1K515

代码可运行

文章被收录于专栏：三流程序员的挣扎三流程序员的挣扎

运行总次数：15

代码可运行

文档

语句末尾分号是可选的。%% 行注释。

流程图

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;

方向：

TB/TD - top bottom
BT - bottom top
RL - right left
LR - left right

graph TB
    Start --> Stop

节点

graph LR
    id

graph LR
    id[带文字节点]

graph LR
    id(圆角节点)

graph LR
    id((圆形节点))

graph LR
    id>不对称节点]

graph LR
    id{菱形节点}

连接线

实线，箭头，无文字

graph LR
    A-->B

实线，无箭头，无文字

graph LR
    A---B

实线，无箭头，文字

前面两个 -，后面三个 -

graph LR
    A-- 文字 ---B

或

graph LR
    A--- |文字| B

实线，箭头，文字

graph LR
    A-- 文字 -->B

或

graph LR
    A--> |文字| B

虚线，箭头，无文字

graph LR;
   A-.->B;

虚线，箭头，文字

graph LR
   A-. text .-> B

大箭头，无文字

graph LR
   A ==> B

大箭头，文字

graph LR
   A == text ==> B

特殊语法

引号

文字里用引号避免一些特殊字符的错误。比如矩形节点里有 () 时就无法渲染，所以加上引号。

graph LR
    id1["This is the (text) in the box"]

实体字符

可以使用 HTML 中的实体字符。

graph LR
     A["A double quote:#quot;"] -->B["A dec char:#9829;"]

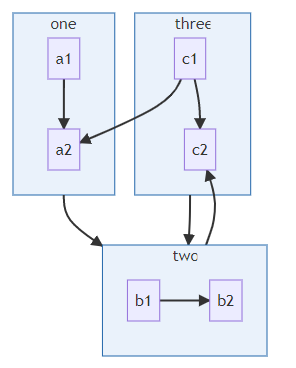

子图

graph TB
    c1-->a2
    subgraph one
    a1-->a2
    end
    subgraph two
    b1-->b2
    end
    subgraph three
    c1-->c2
    end

样式

linkStyle 后面的数字表示第几根线，从 0 开始。可以指定颜色和粗细。

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;
    linkStyle 0 stroke:#0ff,stroke-width:2px;
    linkStyle 3 stroke:#ff3,stroke-width:4px;

可以设置节点背景，边框颜色，粗细，实线还是虚线

graph LR
    id1(Start)-->id2(Stop)
    style id1 fill:#f9f,stroke:#333,stroke-width:4px
    style id2 fill:#ccf,stroke:#f66,stroke-width:2px,stroke-dasharray: 5, 5

样式类

graph LR
    A-->B

    %% 定义样式类
    classDef className fill:#f9f,stroke:#333,stroke-width:4px;

    %% 应用样式类，markdown里没效果
    class A className

classDef default fill:#f9f,stroke:#333,stroke-width:4px;

定义一个名为 default 的类，节点没有指定特定样式类时，将都会应用这个样式类。

图标

可以使用 Font Awesome 图标。语法 fa:icon class name。

graph TD
   B["fa:fa-twitter for peace"]
   B-->C[fa:fa-ban forbidden]
   B-->D(fa:fa-spinner);
   B-->E(A fa:fa-camera-retro perhaps?);

时序图

sequenceDiagram
    participant Alice
    participant Bob
    Alice->John: Hello John, how are you?
    loop Healthcheck
        John->John: Fight against hypochondria
    end
    Note right of John: Rational thoughts <br/>prevail...
    John-->Alice: Great!
    John->Bob: How about you?
    Bob-->John: Jolly good!

参与者

如果不显示声明，参与者将根据第一次出现的顺序排列，如：

sequenceDiagram
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!

第一条语句出现了两个参与者角色，而在这条语句中，Alice 在 John 之前，所以图中也是这个顺序。如果不想根据第一次出现的顺序来排，可以主动声明以定义顺序：

sequenceDiagram
    participant John
    participant Alice
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!

别名

可以给角色写一个简短的别名以方便书写。

sequenceDiagram
    participant A as Alice
    participant J as John
    A->>J: Hello John, how are you?
    J->>A: Great!

消息

消息连线有六种样式。

有一个-是实线，两个-是虚线。

sequenceDiagram
    A->B: 无箭头实线
    A-->B: 无箭头虚线(点线)
    A->>B: 有箭头实线
    A-->>B: 有箭头实线
    A-x B: 有箭头实线，加上叉
    A--x B: 有箭头虚线，加上叉

活动期

sequenceDiagram
    Alice->>John: Hello John, how are you?
    %% activate 角色名 表示激活控制焦点
    activate John
    John-->>Alice: Great!
    %% deactivate 角色名 表示控制焦点结束
    deactivate John

使用 +/- 的更方便的写法：

sequenceDiagram
    Alice->>+John: Hello John, how are you?
    John-->>-Alice: Great!

可以嵌套：

sequenceDiagram
    Alice->>+John: Hello John, how are you?
    Alice->>+John: John, can you hear me?
    John-->>-Alice: Hi Alice, I can hear you!
    John-->>-Alice: I feel great!

备注

语法：Note [ right of | left of | over ] [Actor]。

sequenceDiagram
    participant John
    Note right of John: Text in note

over 可用于单独一个角色上，也可以用于相邻两个角色间：

sequenceDiagram
    Alice->John: Hello John, how are you?
    Note over Alice,John: A typical interaction

循环

语法：

loop Loop text
... statements ...
end

sequenceDiagram
    Alice->John: Hello John, how are you?
    %% loop 后跟循环体说明文字
    loop Every minute
        John-->Alice: Great!
    %% 标记循环结束
    end

选择

语法：

alt Describing text
... statements ...
else
... statements ...
end

可选条件，比如在没有 else 分支的情况下使用，有点类似 java 中的 switch 的 default 分支，代表剩下所有情况。

opt Describing text
... statements ...
end

sequenceDiagram
    Alice->>Bob: Hello Bob, how are you?
    alt is sick
        Bob->>Alice: Not so good :(
    else is well
        Bob->>Alice: Feeling fresh like a daisy
    end
    opt Extra response
        Bob->>Alice: Thanks for asking
    end
