树莓派与arduino通信

一、安装树莓派及arduino开发环境

搭建树莓派串口通信开发环境

（1）安装Python：

sudo apt-get update
sudo apt-get install python

（2）安装python的GPIO模块,用于控制LED、电机等： wget https://sourceforge.NET/projects/raspberry-gpio-python/files/RPi.GPIO-0.6.2.tar.gz    (下载GPIO库，因为更新，具体参考官网网址变动)

tar xvzf RPi.GPIO-0.6.2.tar.gz  (tar解压)
cdRPi.GPIO-0.6.2               (进入解压后的文件夹)
sudo python setup.py install     (安装GPIO库文件)

（3）安装serial，用于串口通信及USB通信：

sudo apt-get install python-serial

（4）检验前三步环境安装是否正确

     #用nano编辑器编辑一个test文件

 sudo nano test.py

     #在test.py文件中写入下面两行代码

import serial
import RPi.GPIO

     #运行python test.py语句，如果没有报错说明树莓派开发环境搭建正确。

到此树莓派及arduino通信开发环境搭建完毕，下面讲解具体通信实现。

二、树莓派与arduino通过USB进行通信

1、将树莓派与arduino通过usb线进行连接

2、在树莓派终端输入 ls /dev/tty*查看两者连接端口的名字。查看有没有ttyACM0 这个文件(注只有在两个硬件USB互连的情况下才会有这个。如果两者没有连接是不会有的) 最新的系统一般都会自动生成。看到ttyACM0就说明二者可以通讯了。

3、编写树莓派与arduino通信代码。

arduino代码：

void setup()
{
  Serial.begin(9600); // 9600 bps
}
void loop()
{
  if ( Serial.available())
    {
      if('s' == Serial.read())
        Serial.println("Hello Raspberry,I am Arduino.");
     }
}

把上面代码通过python IDE下载到arduino中，然后再再与树莓派usb链接。

树莓派代码：

import serial    #import serial module
ser = serial.Serial('/dev/ttyACM1', 9600,timeout=1);   #open named port at 9600,1s timeot
#try and exceptstructure are exception handler
try:
  while 1:
    ser.write('s');#writ a string to port
    response = ser.readall();#read a string from port
    print response;
except:
  ser.close();

我这里把上面代码在树莓派中保存为communication.py文件。

2、在树莓派终端输入sudo python communication.py运行程序。

显示结果：

此图是两者之间的通信结果：树莓派向arduino发送一个字符‘s’，arduino向树莓派回复字符串“hello raspberry，i am arduino”。

三、树莓派与arduino通过GPIO引脚通信

1、连接方式：

树莓派的RX       －－－－－      arduino的TX

树莓派的TX       －－－－－      arduino的RX

树莓派的GND      －－－－－      arduino的GND

2、修改树莓派配置文件(要看详细的请移步这里 http://www.eeboard.com/bbs/thread-8574-1-1.html)

（1）修改cmdline.txt 输入

sudo nano /boot/cmdline.txt

看到

dwc_otg.lpm_enable=0 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait

把 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 删除 变成这样

dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait

ctrl+x 按Y保存退出 2.修改inittab 然后禁止掉从串口登录的功能， 输入

sudo nano /etc/inittab

找到

T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100

这一行 在前面加个#注释掉这一行变成

#T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100

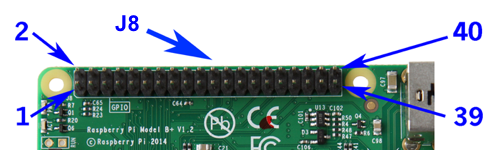

ctrl+x 按Y保存退出 然后重启树莓派,之后树莓派的pin8(GPIO14) pin10(GPIO15)这两个口就可以当成普通的串口来用了 现在你可以像使用一个普通串口那样使用/dev/ttyAMA0了。

3、实验代码及效果

只需要将上面USB通信树莓派上的代码ser = serial.Serial('/dev/ttyACM1', 9600,timeout=1); 中的ttyACM1改成ttyAMA0即可。
